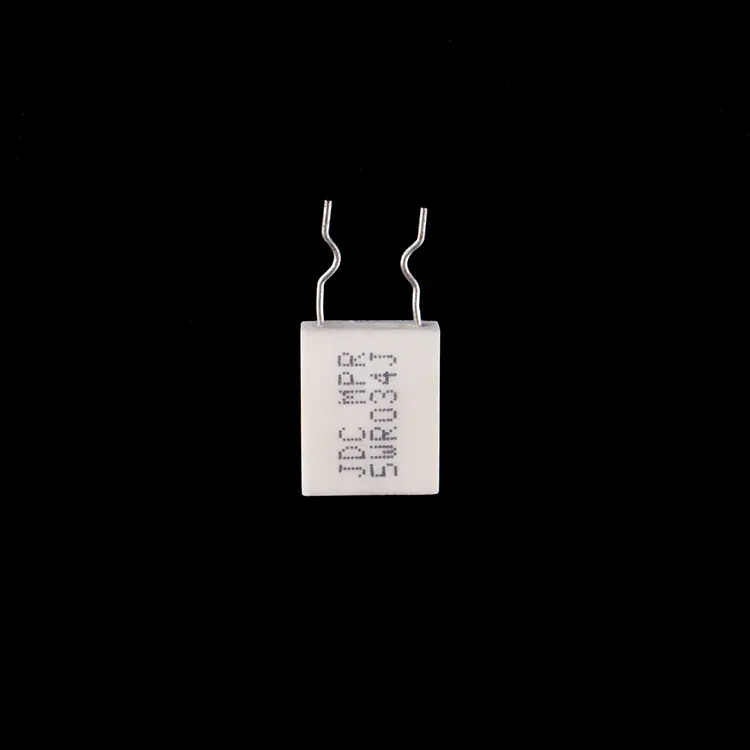

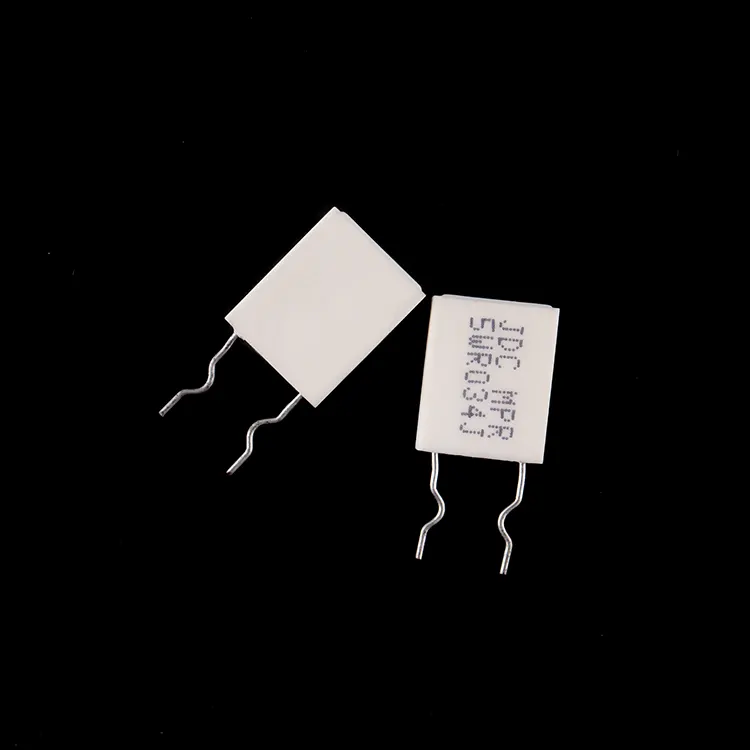

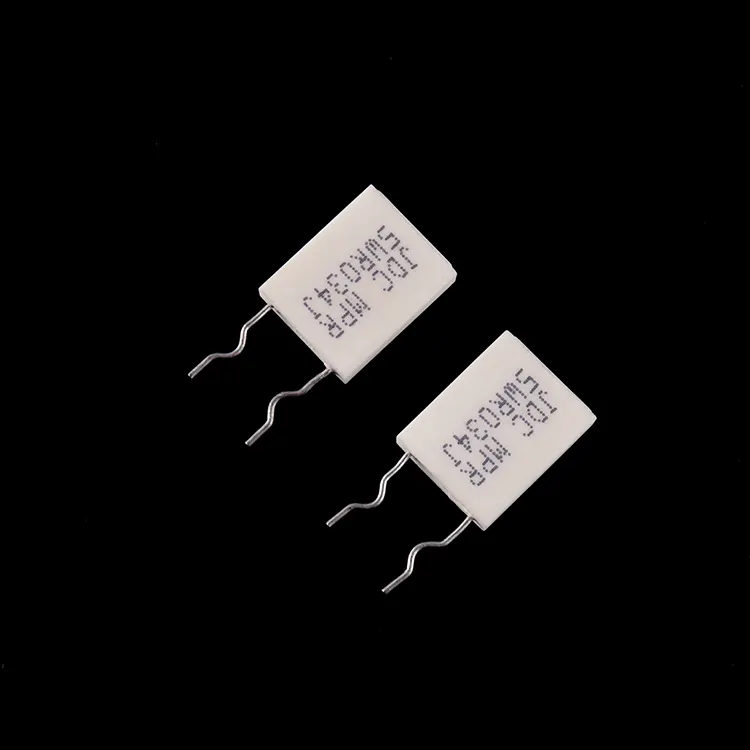

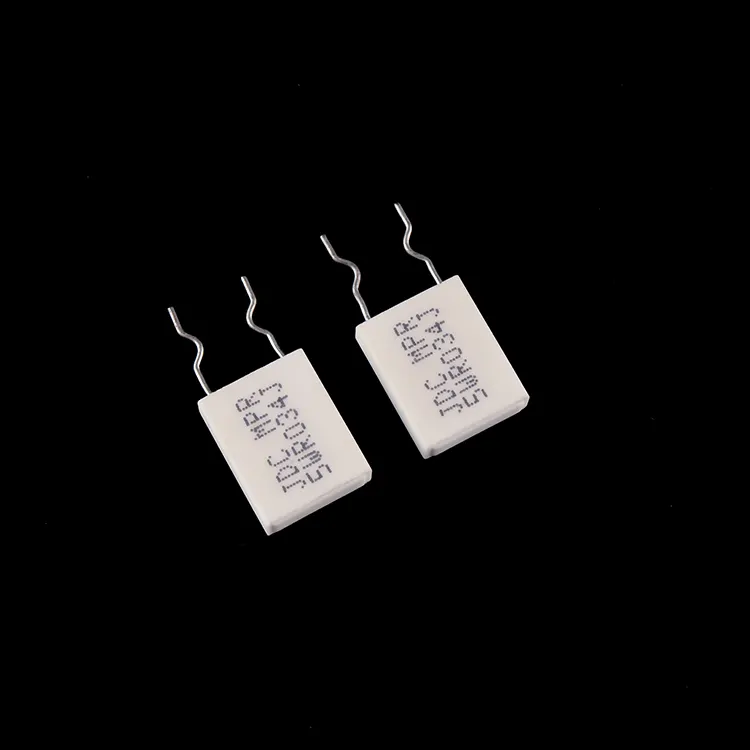

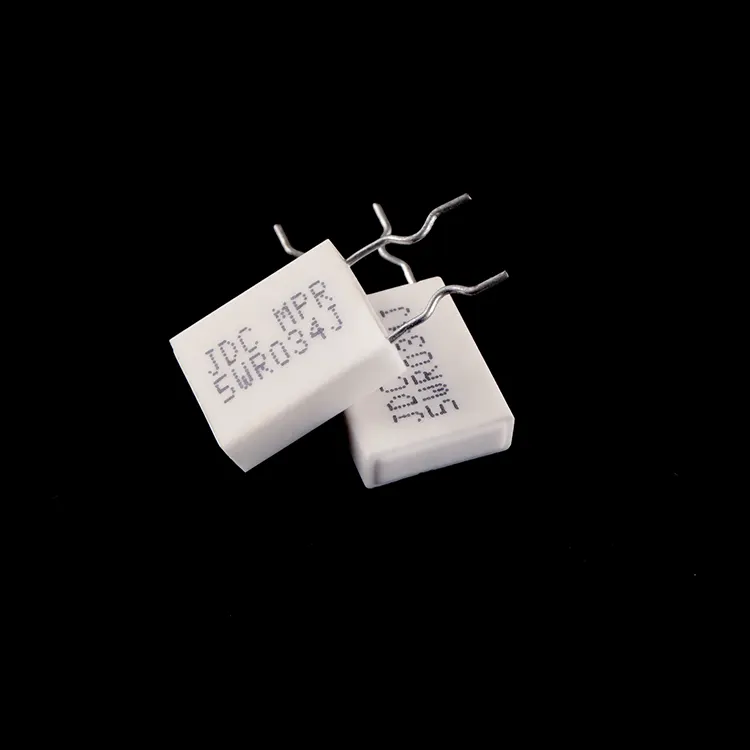

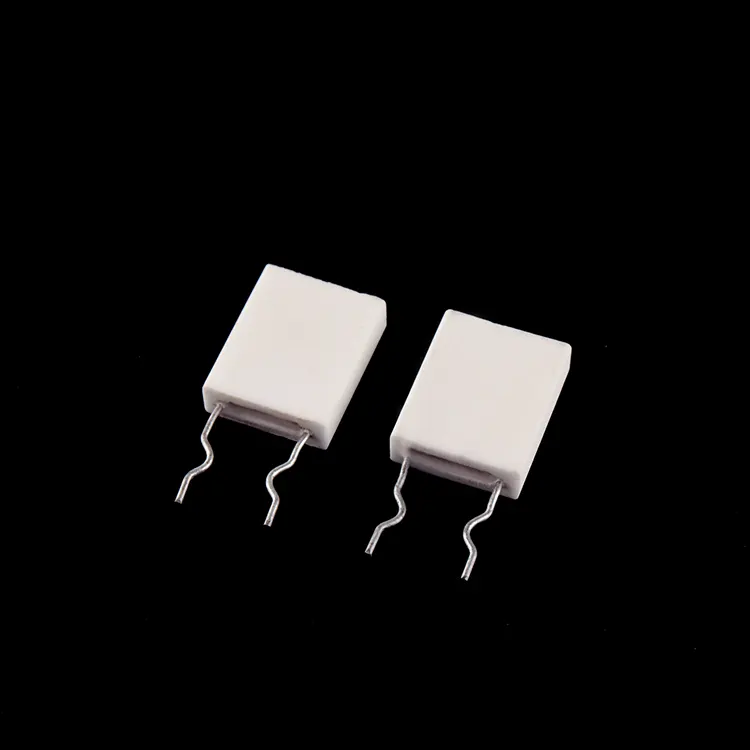

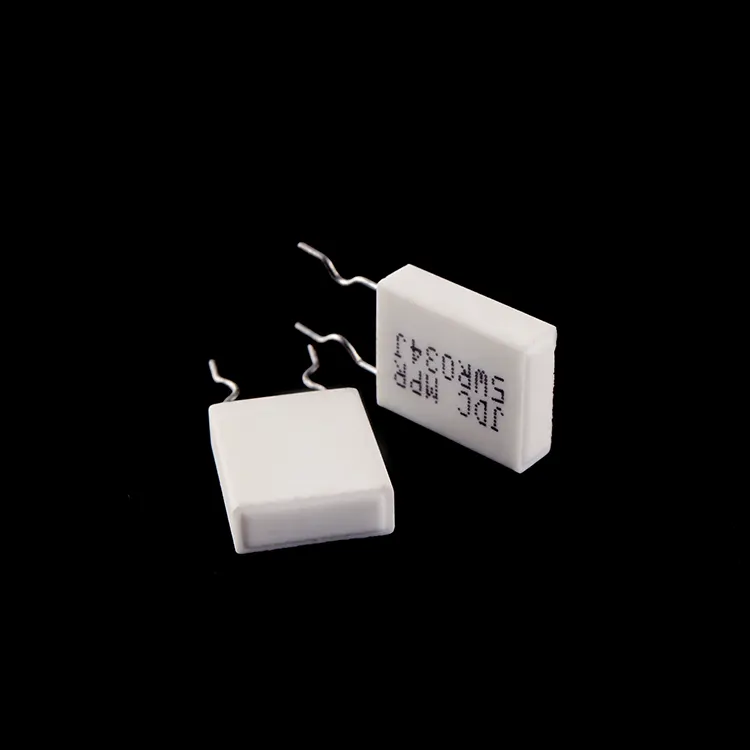

無誘導金属板抵抗器

高周波回路ではどのようなメリットがあるのでしょうか？

RST Electric の無誘導金属板抵抗器は、現代のパワー エレクトロニクスにおける重要なニーズ、つまり高速スイッチング回路に位相シフトや電圧スパイクを生じさせない、低インダクタンスで高パルス対応の抵抗器の要件に対応します。コイル状の素子により本質的に大きなインダクタンスを有する従来の巻線抵抗器とは異なり、この低インダクタンス抵抗器は磁界と寄生インダクタンスを最小限に抑える平面状の金属板素子を採用しており、スナバ回路、スイッチング電源の電流検出、高周波アンプの出力ネットワークに最適です。

安定した性能の抵抗器はどうやって作るのですか？

この金属板抵抗器の構造は、電気的性能と機械的信頼性の両方を重視しています。抵抗素子は、低い温度係数と優れたパルス処理特性を考慮して選ばれた、精密にエッチングまたは打ち抜き加工された金属合金プレートで構成されています。このエレメントは無機シリカフィラーにカプセル化され、難燃性セラミックケースに収容されているため、熱伝導性、電気絶縁性、および環境ストレスに対する保護が確保されています。 MPR シリーズは 2 つの基本構成を提供します。標準アプリケーション用の単一素子ユニット (2W、3W、5W、10W) と、2 つの整合抵抗器を 1 つのパッケージに統合した複数素子の組み合わせユニット (2+2、3+3、5+5、7+7) で、基板スペースを節約し、差動センシングまたはプッシュプル回路の一貫した熱トラッキングを保証します。

業界標準への準拠はどのようにして確保できるのでしょうか?

電気的性能は厳格なテストによって検証されています。過負荷試験は、定格電力の 2.5 倍で 5 秒間実施されます (平面構造のため巻線よりも低く、高エネルギー ブレーキではなく定常状態の検出での使用目的を反映しています)。温度係数は ±250 ppm/°C 以下に維持され、動作条件全体にわたって安定した読み取り値を保証します。定格電圧で1000時間の耐久試験を実施し、長期信頼性を確認しています。中国の信頼できる無誘導金属板抵抗器メーカーとして、RST Electric は 10 年以上にわたる電力抵抗器エンジニアリングの専門知識と精密製造を組み合わせて、高周波およびパルス電源アプリケーションで正確で低歪みの性能を提供するコンポーネントを提供しています。

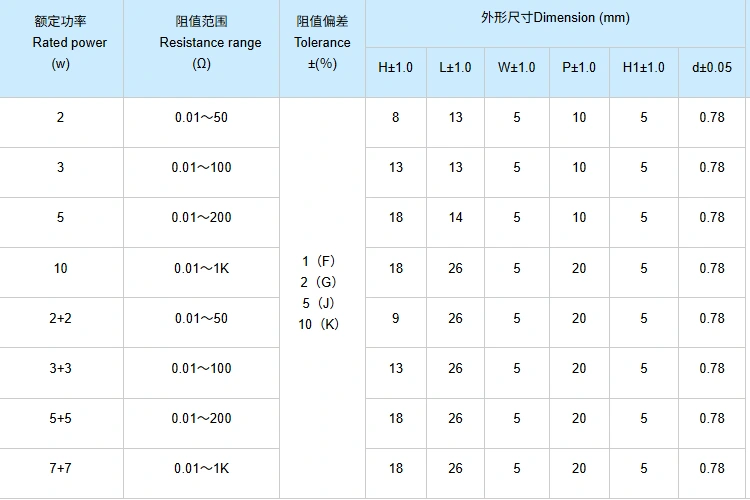

技術仕様

性能試験データ

製品の利点

1.無誘導構造 – 平面状の金属プレート要素により寄生インダクタンスが最小限に抑えられ、位相シフトや電圧オーバーシュートを引き起こすことなく高周波回路（スイッチング電源、RFアンプなど）での使用が可能になります。

2.超低抵抗機能 – 0.01Ωから利用できるため、無誘導金属板抵抗器は大電流センシング、シャントアプリケーション、低抵抗配電に最適です。

3.低い温度係数 – ≤ ±250 ppm/°C により、動作温度範囲全体で安定した抵抗値が保証され、正確な電流測定が可能になります。

4.難燃性セラミックハウジング – セラミックケース内に無機シリカフィラーが封入されており、優れた放熱性と電気絶縁性を実現します。

5.デュアル素子複合パッケージ – 独自の 2+2、3+3、5+5、および 7+7 構成により、1 つのハウジング内に 2 つの整合抵抗が提供され、PCB スペースが節約され、差動センシングまたはプッシュプル回路の熱トラッキングが保証されます。

6.高パルス能力 – 2.5×定格電力に5秒間耐えられるように設計されており、突入電流制限やスナバ用途に適しています。

7.精度公差 – 厳しい回路要件を満たすために、±1% ～ ±10% の範囲で利用可能です。

8.コンパクトなパッケージ – 薄型 (高さ 5mm) と小さな設置面積により、高密度 PCB レイアウトが可能になります。

9.堅牢なリード強度 – 10N 引張試験により、信頼性の高いスルーホール取り付けとはんだ接合の完全性が保証されます。

10.カスタマイズ可能なフォーミング – 特定の PCB レイアウトまたはアセンブリプロセスに合わせてリードフォーミングとカスタム寸法を利用できます。

製品の用途

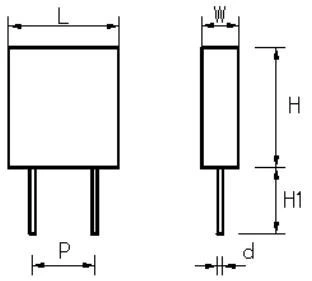

図面と寸法

梱包と発送

RST Electric は、すべての無誘導金属板抵抗器の安全な配送を保証します。

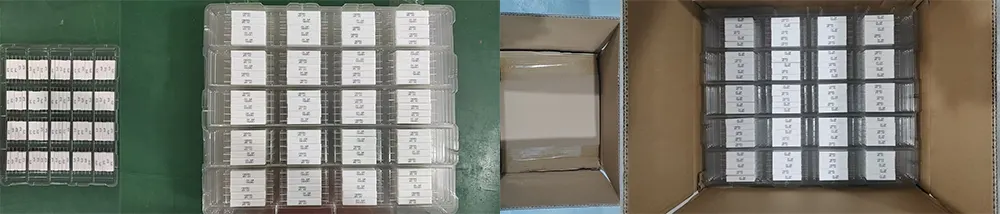

● バルク梱包: 抵抗器はブリスター ボックスに梱包され、リードの曲がりやセラミックの損傷を防ぐために段ボール箱に入れられます。

● リードの保護: フォームエンドキャップまたはテープでリードをまっすぐに保ちます。

● 適合ペア包装: 不適合ペアの混合を防ぐため、組み合わせたパッケージは個別に包装されています。

● 文書: 梱包リストと検査証明書は各荷物に同梱されます。

● 輸送オプション: 少量の場合は速達宅配便 (DHL/FedEx/UPS)、中量の場合は航空輸送、大量の注文の場合は船便。

すべてのユニットは梱包前に 100% 電気テストと目視検査を受け、指定された抵抗値と外観基準を満たしていることを確認します。

なぜRSTエレクトリックを選ぶのですか？

低インダクタンスと高周波性能が重要な場合、RST Electric が対応します。

工場直販、金属板のスペシャリスト

● 当社は中国に拠点を置き、10年以上無誘導金属板抵抗器の生産を専門とする認定メーカーです。

● 要素のスタンピング/エッチング、カプセル化、テストを完全に社内で管理し、一貫した品質を保証します。

● すべての MPR 抵抗器の工場直接価格設定により、透明性のあるコスト構造と中間業者の存在を実現します。

プロフェッショナルな製造と品質保証

●低インダクタンス電力抵抗器の専用生産ラインを備えた ISO 9001 認定施設です。

● すべてのユニットに対して 100% 電気検査 (抵抗、誘電、絶縁) が実施されています。

● 温度サイクル、耐久性、湿熱など、IEC 60115 に準拠したサンプルテスト。

● 電流検出および高周波アプリケーションを専門とする経験豊富なエンジニアリング チーム。

グローバルな経験、信頼で​​きるサプライヤー

● 世界中の電源メーカー、モータードライブ会社、カーエレクトロニクスメーカーへの実績のあるサプライヤーです。

●ドイツ、アメリカ、日本、韓国、ブラジル、インドなど40カ国以上への輸出実績。

● 超低インダクタンスと高精度の電流検出を必要とするアプリケーションにおける深い専門知識。

無限のカスタマイズ

● 定格電力: シングル 2W ～ 10W。最大 7W+7W の組み合わせ構成。

●抵抗値：0.01Ω～1kΩ（特別値あり）。

●公差: ±1%、±2%、±5%、±10% (±0.5% までのカスタム公差が利用可能)。

● TCR: ≤ ±250 ppm/°C (精度要件にはより低い TCR も利用可能)。

●リードフォーミング：ストレート/カットアンドフォーミング/スタンドオフ/カスタム。

● 複合パッケージ: 差動センシング用の整合ペア。

● カスタム寸法: 特殊な PCB レイアウトに利用可能です。

信頼性の高い配送と生涯サポート

● 標準リードタイム: 標準定格の場合は 7 ～ 10 日。カスタマイズ製品には10〜15日かかります。

● 包括的な文書: テストレポート、材料認証、RoHS/CE 宣言。

● 12 か月保証 (リモート トラブルシューティングとスペアパーツの発送付き)。

● 電源、ドライブ、高周波回路への統合に関する技術サポートが利用可能です。
