ラジアルセメント抵抗器

ラジアルセメント抵抗器がコンパクトな高出力アプリケーションで優れている理由は何ですか?

RST Electric のラジアル セメント抵抗器は、PCB 実装の電力抵抗器と大型のシャーシ実装ユニットの間のギャップを埋め、限られたスペースで高い電力消費を必要とするアプリケーションにコンパクトでありながら熱効率の高いソリューションを提供します。 PCB 配線と周囲空気のみに冷却を依存する標準的なアキシャルまたはラジアル抵抗器とは異なり、このシャーシ マウント抵抗器には、ヒートシンクまたは金属機器シャーシへの直接取り付けを可能にする堅牢な金属ブラケットが組み込まれているため、熱伝達が劇的に改善され、持続的な高出力動作が可能になります。

高出力セメント抵抗器は熱的および機械的信頼性を確保するためにどのように作られていますか?

この高出力セメント抵抗器の構造は、熱伝導性と機械的安定性を優先しています。抵抗素子は、低抵抗、高パルス用途 (0.1Ω まで) 用の巻線構成、または低ノイズ、高抵抗要件 (100kΩ まで) 用の金属フィルムで利用可能で、無機シリカフィラーに封入され、難燃性セラミックケースに収められています。ユニークな SQHG 設計は、電気接続用のラジアル リードと、ネジまたはボルトで固定するための事前に開けられた穴 (通常直径 4.0 mm) を備えた統合取り付けブラケットの両方を備えています。この二重接続方法により、高振動環境でも電気的完全性と機械的安全性の両方が保証されます。パッケージの向きは水平で、抵抗器の長軸が実装面と平行になっており、高さのプロファイルを最小限に抑えながら熱伝達のための接触面積を最大にしています。

産業環境における抵抗器の耐久性はどのような厳格な試験で確認されていますか?

各ユニットは厳格な品質検証を受けます。はんだ付け性テストでは、260±5°C、2 秒間で >90% のカバレッジを保証します。絶縁耐力は 500VAC で 5 秒間破壊しないことが検証されています。温度係数は ±250 ppm/°C 以下に維持されます。 -55°C から +200°C までの温度サイクルにより構造の完全性が確認され、定格電圧での 1000 時間の耐久テストにより長期信頼性が検証されます。 10 倍の定格電力 (巻線) または 5 倍の定格電力 (金属フィルム) での過負荷試験により、パルス能力が確認されます。中国の信頼できるラジアル セメント抵抗器メーカーとして、RST Electric は 10 年以上にわたる電力抵抗器の専門知識と精密製造を組み合わせて、産業用および商業用機器に堅牢な熱管理を提供するコンポーネントを提供しています。

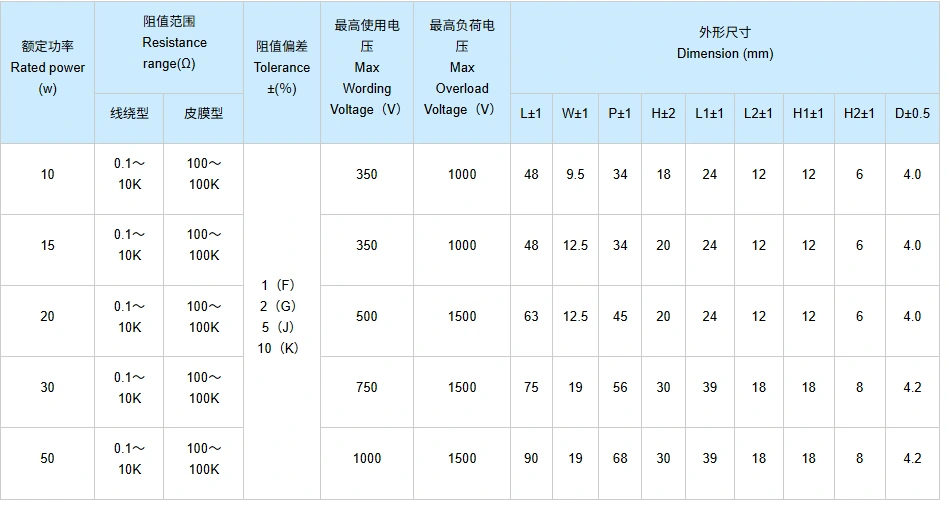

技術仕様

この製品の利点は何ですか?

1.一体型取り付けブラケット – 事前に開けられた穴 (4.0 ～ 4.2 mm) を備えた内蔵金属ブラケットにより、シャーシまたはヒートシンクにしっかりと取り付けることができ、熱伝達を最大化します。

2.高電力密度 – コンパクトな長方形のパッケージで最大 50W、基板スペースは限られているが、消費電力要件が高いアプリケーションに最適です。

3. デュアル電気的および機械的終端 - ラジアル リードははんだ接続を提供し、ブラケットは機械的サポートを提供し、PCB はんだ接合部へのストレスを軽減します。

4.改善された温度係数 – ≤ ±250 ppm/°C により、全動作温度範囲にわたって安定した抵抗値が保証されます。

5.難燃性セラミックハウジング – 優れた放熱性、電気絶縁性、機械的保護を実現するために、セラミックケース内に無機シリカフィラーでカプセル化されています。

6.広い抵抗範囲 – 大電流検出用に最小0.1Ωの巻線バージョン。分圧用に最大 100kΩ の金属膜バージョン。

7.高温動作 – 線形ディレーティングでケース温度 +200°C まで連続動作します。

8.精度公差 – 厳しい回路要件やコスト重視の設計に対応するために、±1% ～ ±10% で利用可能です。

9.堅牢な構造 - 性能を低下させることなく、振動 (50m/s²) や温度サイクル (-55°C ～ +200°C) に耐えます。

10.包括的な品質検証 – IEC 60115 規​​格に準拠したはんだ付け性、絶縁耐力、耐久性の 100% テスト。

製品の用途

図面と寸法

梱包と発送

RST Electric は、すべてのラジアル セメント抵抗器の安全な配送を保証します。

当社は各セラミック抵抗器の輸送の安全性を非常に重視しています。配送前に、プロセス全体を通じて製品の完全性を確保するために、注文サイズに基づいてカスタマイズされた梱包ソリューションを提供します。

通常の注文の場合、独立したパッケージングプロセスが採用されます。各抵抗器は最初に静電気絶縁フィルムで完全に覆われ、次に独立した箱に入れられ、セラミック本体と支持構造を適切に保護します。大量購入の場合は、箱全体の梱包に段ボールが使用され、内部に発泡パーティションが効果的にピンの曲がりを防ぎ、変形をサポートし、取り付けの精度を保証します。

ピンやサポートなどの重要な部品には、輸送中にまっすぐな状態を維持し、その後の取り付けに影響を与えないように、補強のためにフォームパッドをさらに充填します。各商品の発送には梱包リストと検査証明書が添付されるため、顧客による迅速な受け取りとアーカイブが容易になります。

配送方法は柔軟で、購入規模に合わせて調整できます。小ロットの場合は、DHL/FedEx/UPS などの国際速達サービスを選択できます。中規模のバッチは航空輸送に適しています。大規模な注文は海上輸送され、コストと納期のバランスが保たれます。

すべてのセラミック抵抗器を梱包する前に、抵抗値などの主要な指標が正確に満たされていることを確認するために、全数電気試験と外観検査が実施されます。また、製品の外観はカスタム規格に準拠するように厳密に管理され、納入された製品が使用法およびコンプライアンスの要件を完全に満たしていることを保証します。
