スルーホール電流検出抵抗器は、電流検出用に設計された低抵抗、高精度の抵抗器です。スルーホールに取り付けられ、通電回路に直列に接続されます。オームの法則を使用して、電流を微小な電圧信号 (通常は数十ミリボルトから数百ミリボルトの範囲) に変換し、その電圧信号がオペアンプまたは ADC によって収集および処理され、過電流保護、電流フィードバック、バッテリー容量測定などの機能が実現されます。プラグインパッケージは主に手動はんだ付けまたはウェーブはんだ付けプロセスに適しており、パワーモジュール、モータードライバー、バッテリー保護ボードなどの開発段階または小規模生産で一般的に使用されます。RSTエレクトリックもさまざまなタイプを提供しています電流検出抵抗器。ぜひご購入のご相談にお越しください！
抵抗範囲は通常 0.5mΩ ～ 100mΩ で、精度等級は ±1%、±2%、±5% です。温度係数 (TCR) の要件は厳しく、通常 ≤ ±50ppm/℃、ハイエンド製品では ±20ppm/℃ に達する場合があります。定格電力の範囲は 0.5W ～ 10W です。使用される抵抗材料は、温度変化の影響を受けず、熱電位が低いため、マンガン銅、ニクロム、またはニッケル銅合金です。

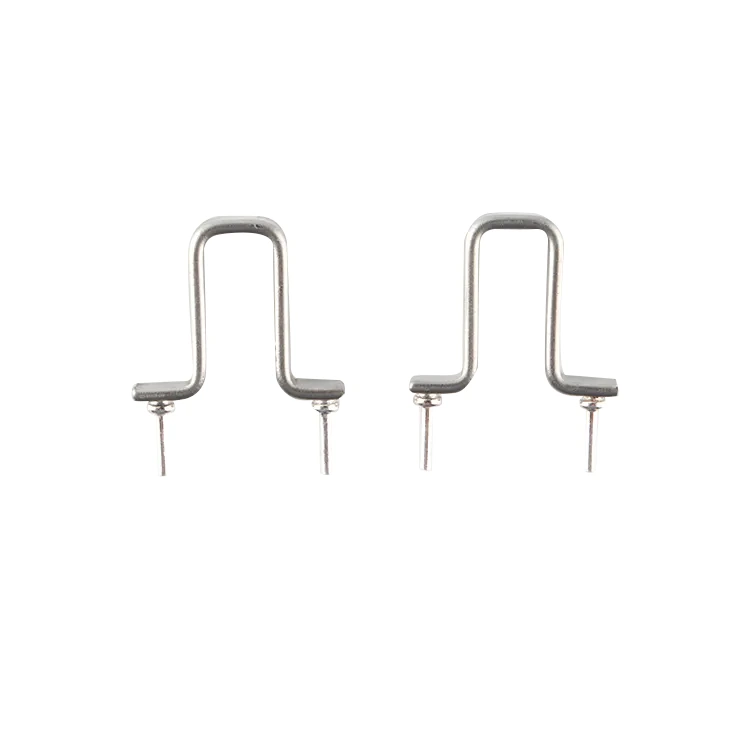

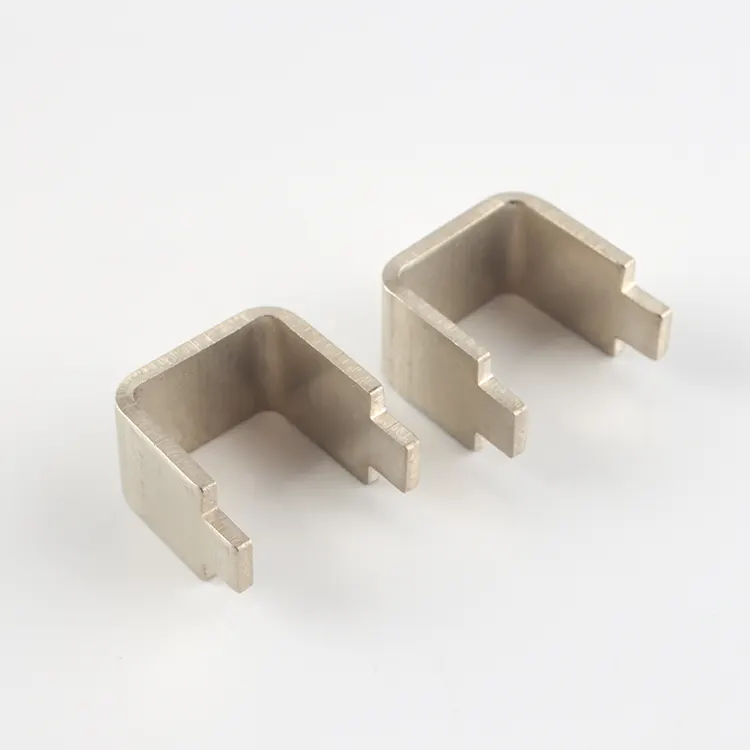

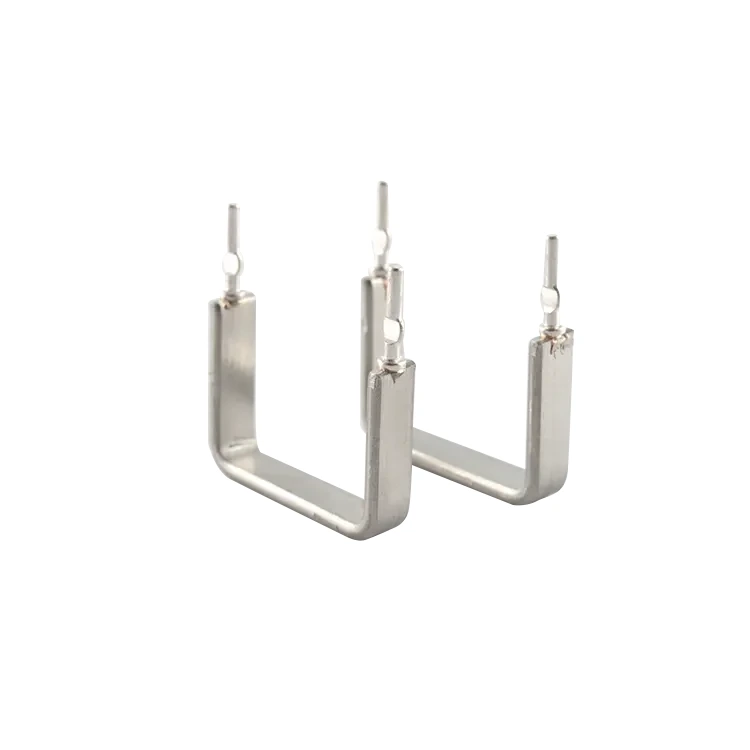

一般的なスルーホール電流検出抵抗器には、「U」字型、「M」字型、または「脚付き」字型があります。つまり、抵抗本体の両端には平らなピンがあり、PCBの穴に挿入してはんだ付けできます。ピン接触抵抗やリード抵抗による測定誤差をなくし、より精度の高い4端子ケルビン接続構造のプラグ抵抗器もございます。
電気自動車コントローラーでの相電流サンプリング (MOSFET のソース抵抗の電圧降下を検出することによる)。スイッチング電源の電流モード制御ループ。リチウム電池保護ボードの過電流保護。 UPSの入力電流監視。インバータの出力電流検出など。選定の際は以下の点にご注意ください。
1) 抵抗の選択: 最大検出電流と ADC のフルスケール電圧に基づいて決定されます。たとえば、電流が 50A で ADC のフルスケール電圧が 75mV の場合、抵抗は 1.5mΩ です。
2) 電力計算: P = I²R、50% 以上のマージンを確保する必要があります。
3) 温度上昇の影響: 大電流下では、抵抗自体の加熱により抵抗ドリフトが発生するため、TCR が低いことが重要です。
4) ケルビン接続: 10A を超える検出の場合、測定誤差を避けるために 4 端子サンプリング抵抗を使用することを強くお勧めします。
