オープンエア電流検出抵抗器

オープンエア設計と熱的利点

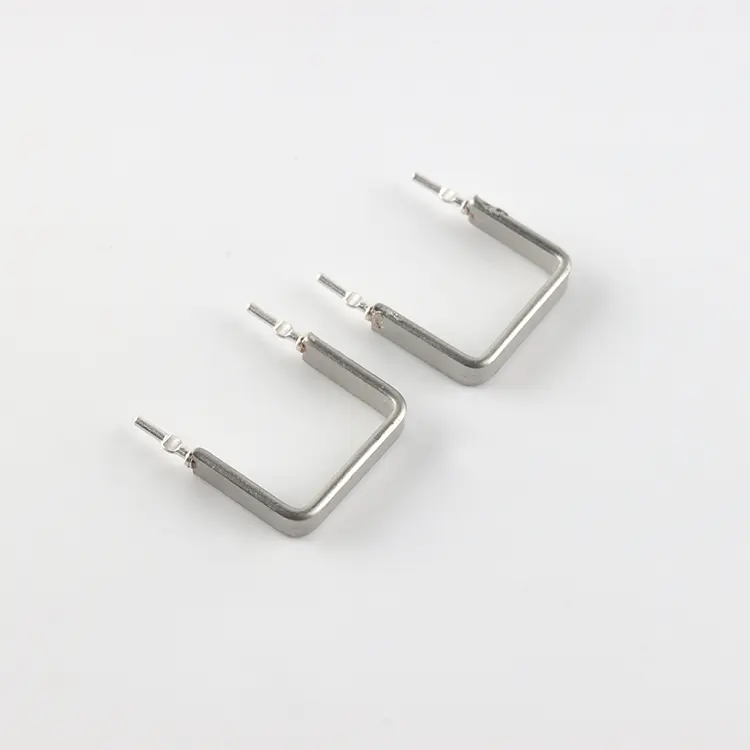

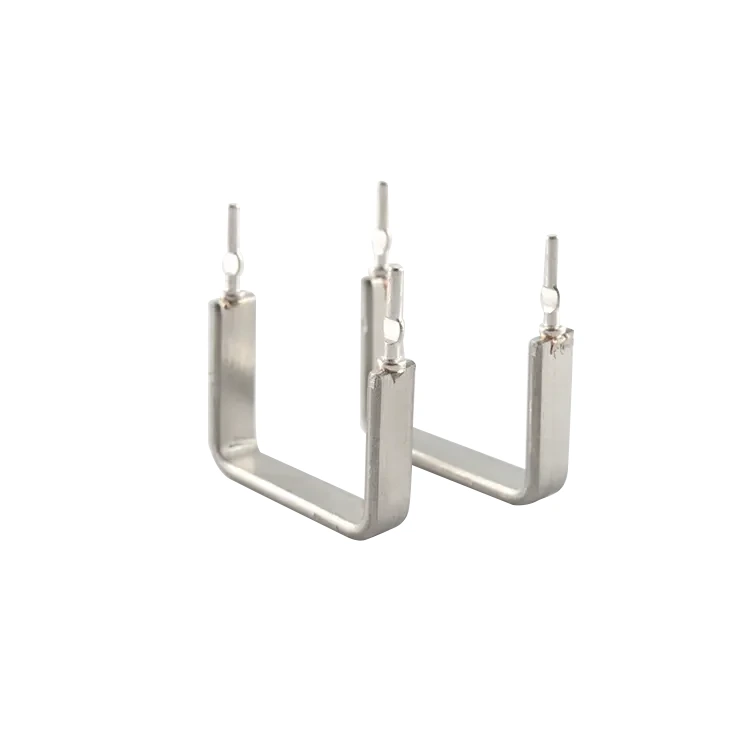

RST Electric のオープンエア電流検出抵抗器は、コンパクトな電子アセンブリ内の大電流を正確に測定する必要があるエンジニアに特化したソリューションを提供します。熱を PCB に直接放散する従来の表面実装シャントとは異なり、このオープンエア抵抗器は、金属合金検出素子を回路基板の上に配置する垂直のラジアルリード構成を使用します。この独自の構造により、コンポーネントの下に空隙が形成され、自然対流によって熱が運び去られ、近くのトレースやコンポーネントへの熱応力が大幅に軽減されます。これは、高密度に実装されたパワーステージでは重要な利点です。

コアの構造と性能

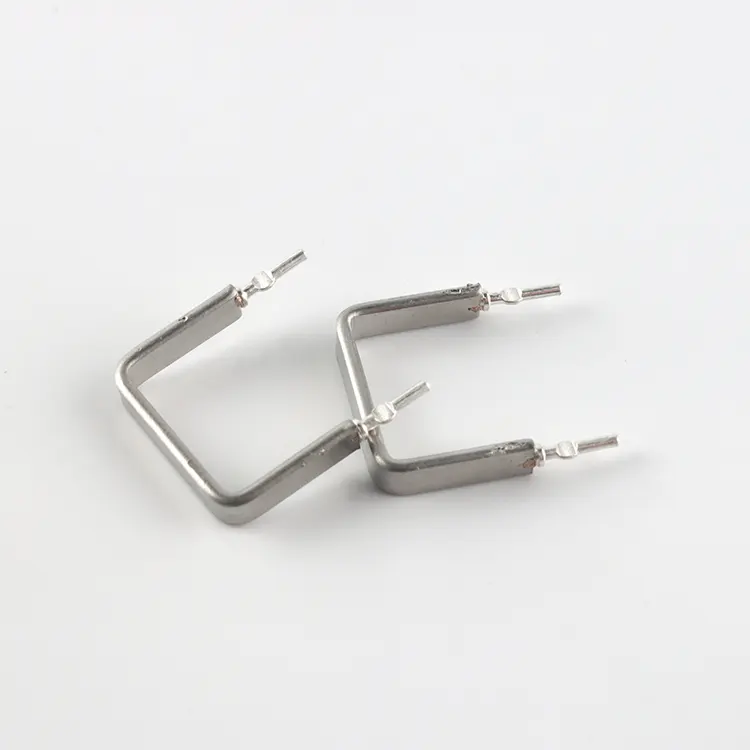

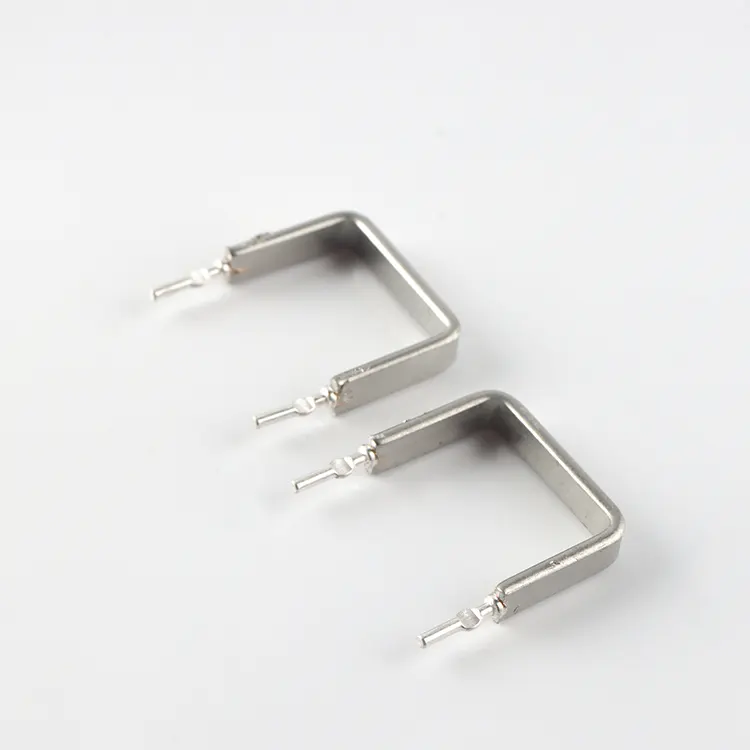

この低オーム抵抗器の中核は、安定した温度係数 (40 ppm/°C) と温度変化に対して精度を維持する能力を考慮して選択された精密金属合金要素 (コンスタンタンまたはニクロム) です。この要素はオープンエア ループに形成され、電気接続としても機能する堅牢な錫メッキ銅リード線によってサポートされています。この設計により寄生インダクタンスが最小限に抑えられ、OAR シリーズは、従来の巻線抵抗器では許容できない位相シフトが生じる高周波スイッチング回路に特に適しています。アセンブリ全体は鉛フリーで RoHS に準拠しており、厳しい安全要件を満たす難燃構造になっています。

OARシリーズの仕様と製造の専門知識

OAR シリーズの抵抗範囲は 5mΩ ～ 100mΩ で、数アンペアから数十アンペアの電流に比例した低レベルの電圧降下を生成するのに最適です。 ±1%、±2%、±5% の標準公差は、精密機器と汎用アプリケーションの両方に対応します。 1W、3W、5W の電力定格は、CPU コアの電力監視からバッテリ放電の検出まで、幅広い用途をカバーします。中国の信頼できるオープンエア電流検出抵抗器メーカーとして、RST Electric は 10 年以上にわたる精密抵抗器エンジニアリングと厳格な品質管理を組み合わせて、要求の厳しいパワー エレクトロニクスにおいて正確で信頼性の高い電流フィードバックを提供するコンポーネントを提供しています。

技術仕様

製品の特徴

当社のオープンエア電流検出抵抗器は、正確な電流検出シナリオ向けに特別に設計されており、パワー エレクトロニクス分野の厳しい要件を完全に満たしています。

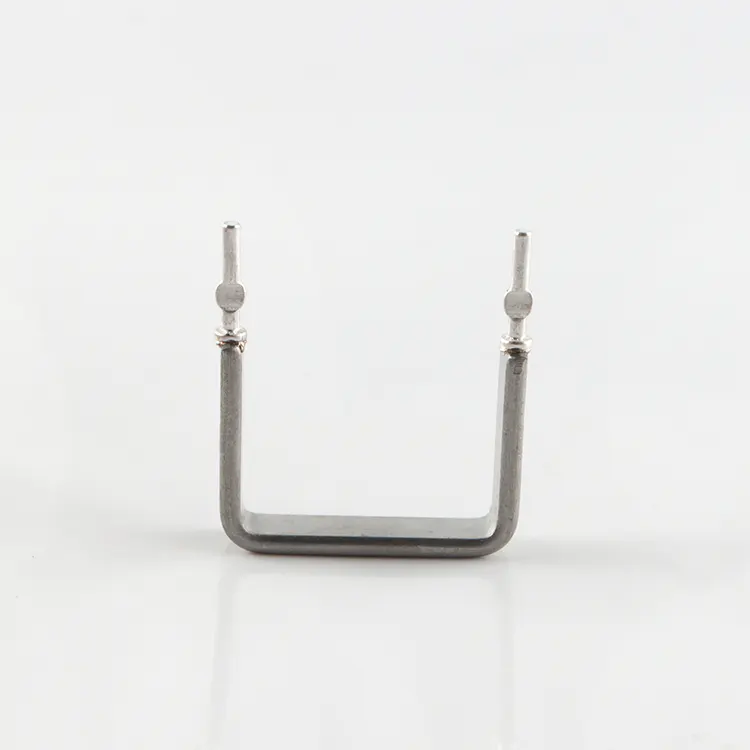

オープン垂直構造設計を採用し、抵抗素子を PCB 回路基板の上に持ち上げて下部エアギャップを形成します。これにより、自然対流による急速な熱放散が可能になり、隣接する回路や敏感なコンポーネントへの熱ストレスを効果的に軽減します。この設計は、高密度に実装されたパワーモジュールで特に有利であり、全体の安定性が大幅に向上します。

抵抗値は5mΩ～100mΩの超低抵抗範囲をカバーしており、電力損失や電圧降下を抑えながら大電流測定が可能です。 40ppm/°Cの低い温度係数を備えており、温度変化する環境でも抵抗の安定性を維持し、電流検出の精度を確保し、動的な作業シナリオに適しています。

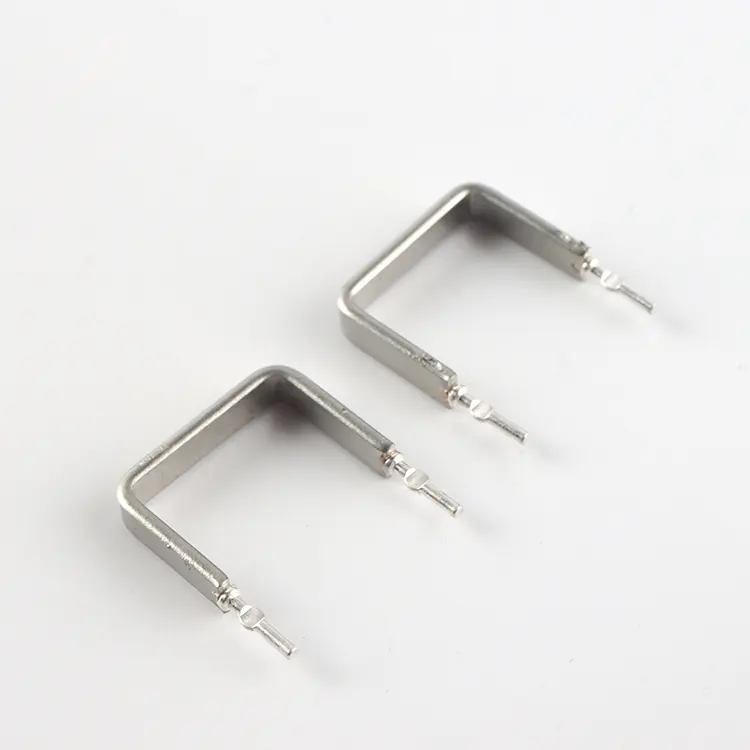

この製品は、オープンループの非巻線構造を特徴としており、寄生インダクタンスを最小限に抑え、高周波スイッチング回路に適応して位相シフトを回避します。コアコンポーネントは銅ニッケル (CuNi) やニッケルクロム (NiCr) などの精密合金で作られており、完全溶接構造と組み合わされているため、振動や熱応力に耐える強力な機械的および電気的接続が確保され、長寿命を実現します。

さらに、この製品はコンパクトなサイズで、縦型レイアウトにより、横軸または大型のSMDシャント抵抗器と比較してPCB基板スペースを大幅に節約し、高密度レイアウトの要件を満たします。ラジアルリードは、標準的な PCB 穴径に適応でき、ウェーブはんだ付けや手動組み立てに対応し、自動化生産と手動操作のニーズのバランスを保ちながら、RoHS 規格に準拠し、耐火構造を特徴としており、±0.5% という低い公差で、産業用および家庭用電子機器の安全性と環境保護要件を満たしており、高精度の検出シナリオに適しています。

製品の用途

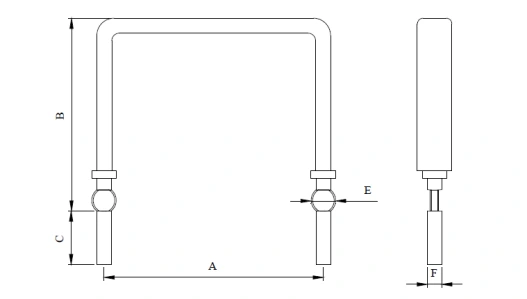

図面と寸法

梱包と発送

RST Electric は、各オープンエア電流検出抵抗器の輸送の安全性を非常に重視しています。製品が無傷で顧客に確実に届けられ、購入体験が保証されるよう、包括的な梱包および配送計画を策定しました。

一括梱包の場合、各抵抗器は発泡パッド付きの耐衝撃袋に入れられ、その後段ボール箱に入れられます。これにより、リードの曲がりや部品の変形が効果的に防止され、輸送中の衝突による損傷が回避されます。リード部品については、フォームエンドキャップまたはプラスチックリード位置決めパッドを使用して固定し、リードがまっすぐな状態を保ち、その後の取り付けや使用に影響を与えないようにします。

出荷ごとに、梱包リストと検査証明書を商品に添付します。これにより、顧客の受け入れと確認が容易になり、コンプライアンスレビュー要件を満たすことができます。配送方法はさまざまな購入数量に柔軟に対応します。少量の注文は、DHL、FedEx、UPS などの国際速達サービスによって迅速に配送されます。中規模のバッチ注文は、納期とコストのバランスを考慮して空輸用に選択されます。大量のバッチ注文は海上輸送で発送されるため、輸送コストが削減され、顧客の納期要件に完全に対応します。

すべての製品を梱包する前に、抵抗値と許容差の検出に重点を置いた全数電気検査が実施され、さらに外観の外観検査も実施され、各製品が確立された性能基準を満たしていること、および規格外の製品が生産されていないことを確認します。

当社の強み

中国の法的に認定されたメーカーとして、RST Electric は 10 年以上にわたり、オープンエア電流検出抵抗器の生産に専念してきました。専門分野に注力することで専門能力を発揮し、世界中の顧客から信頼される選択肢となっています。

RST Electric は全プロセスの自律制御を実現します。金属合金の材料選択、部品の成形、溶接から最終製品の検査に至るまで、すべての作業は社内チームによって独立して行われます。各工程は厳密に管理され、安定した均一な製品品質が保証されます。当社は工場直接供給モデルを堅持しており、透明なコスト構造を採用しており、中間リンクでの追加の価格引き上げはありません。これにより、お客様は高品質の OAR シリーズ抵抗器をよりリーズナブルなコストで購入できるようになります。

RST Electric には ISO 9001 認定の生産拠点があり、低オーム高精度抵抗器の専用生産ラインを備えています。各製品は 100% の電気テストを受けており、開放冷却の有効性を検証するために内部の熱性能と信頼性テストも実施されています。経験豊富なエンジニアリングチームはパワーエレクトロニクス分野の電流検出ソリューションに重点を置き、お客様のニーズに正確に対応します。

RST Electric の製品は、ドイツ、米国、日本、韓国、ブラジルを含む 40 か国以上に輸出されています。世界的な電力メーカー、自動車エレクトロニクス企業、産業用ドライブメーカーにとって信頼できるサプライヤーです。超低抵抗、高精度電流検出用途で豊富な経験を蓄積しています。

RST Electric は完全なカスタマイズを提供します。電力、抵抗値、許容差、材質、ワイヤーフォーミング、ワイヤーコーティングはすべてお客様の要件に応じてカスタマイズできます。同時に、10 ～ 25 営業日の柔軟な納期、完全な技術文書、12 か月保証、リモート障害診断と技術サポートを提供します。これにより、顧客の調達と製品統合のプロセス全体が保証されます。
