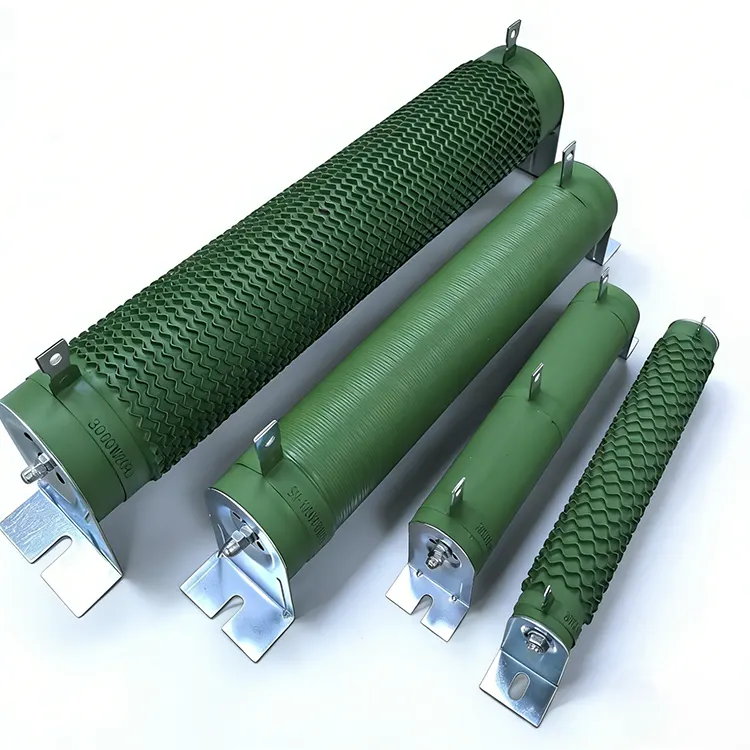

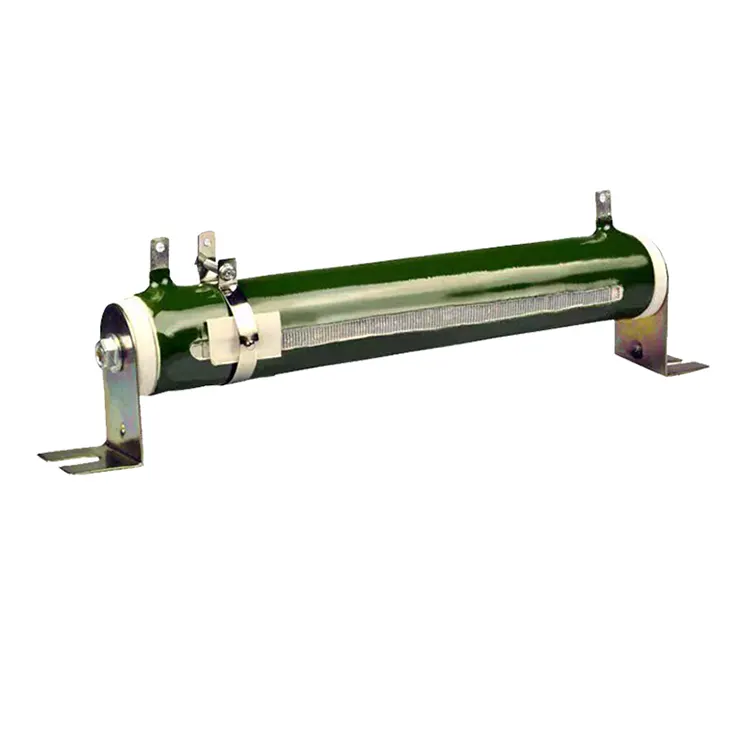

管状巻線抵抗器は伝統的ですが、依然として広く使用されている高出力抵抗器コンポーネントです。高純度セラミック管（アルミナやタルク磁器）に合金抵抗線（銅ニッケル、銅マンガン、ニッケルクロム合金など）を均一に巻き、その両端を金属キャップやネジ端子で導出した構造となっています。表面を高温耐性の絶縁難燃性塗料（有機シリコン樹脂またはエポキシ樹脂）でコーティングします。この設計により、抵抗器は非常に高い耐熱性、機械的強度、長期安定性を実現します。セラミックチューブはフレームワークとして機能するだけでなく、セラミック材料は通常のプラスチックよりも優れた熱伝導率を持ち、軟化することなく最大300〜500℃の温度に耐えることができるため、放熱にも役立ちます。

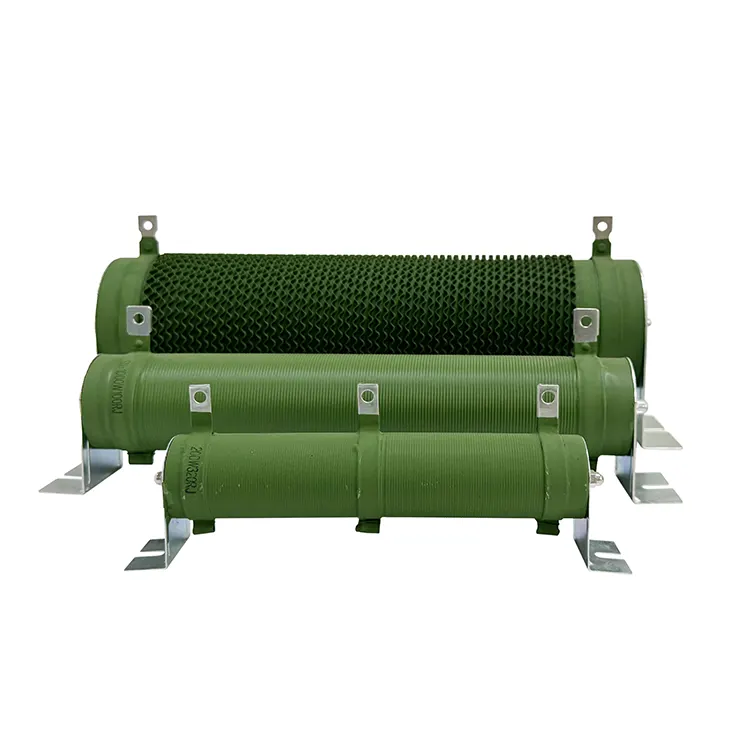

RSTエレクトリックさまざまなタイプを提供します制動抵抗器。ぜひご購入のご相談にお越しください！
電力範囲は数ワットから数キロワット (通常は 20 W ～ 15 kW) に及び、抵抗値は 0.1 Ω ～ 数百 kΩ の範囲に及びます。精度は通常±5%または±10%ですが、±1%の高精度グレードもございます。これらの抵抗器はその巻線構造により比較的高いインダクタンスを示すため、高周波回路には適していません。ただし、電力供給、ブレーキ、事前充電、放電、および電力線周波数または低周波数 (<1 kHz) で動作するバッファリングのアプリケーションに最適です。管状巻線抵抗器の主な利点は、堅牢な過負荷能力です。定格電力の最大 10 倍の短時間の電力サージに損傷を与えることなく耐えることができます。さらに、それらの抵抗値は温度による変化が最小限です (代表的な温度係数は ±50 ～ ±300 ppm/°C)。表面コーティングはUL94 V-0難燃性規格を満たしており、高温条件下でも亀裂や剥離が発生しないことが必要です。
スイッチング電源の入力サージ制限（NTCサーミスタの代替品ですが、巻線抵抗器の方が耐衝撃性があります）、周波数変換器のDCバスのプリチャージ回路、高電圧コンデンサの放電抵抗器、溶接機のシャント抵抗器、オーディオパワーアンプの出力電力抵抗器（ダミーロード）、エレベータの制動抵抗器など。産業用制御盤では、管状巻線抵抗器が除湿ヒータの発熱体としてよく使用されます。
1) 電力: 回路の定常電流に基づいて I²R を計算し、少なくとも 50% のマージンを残します。
2) 抵抗: オームの法則と目標電圧降下に従って決定します。
3) 定格電圧: セラミックチューブの両端の金属サポート間の沿面距離は、安全規格 (UL、CE 要件など) を満たさなければなりません。
4) 設置方法: 水平または垂直に設置できますが、熱が蓄積しないように周囲の換気を十分に行ってください。
