SMD 電流検出抵抗器は、合金抵抗技術または厚膜プロセスを使用して製造された、表面実装 (SMD) タイプの低抵抗精密抵抗器です。これは自動化された表面実装生産に適しており、現在の家庭用電化製品、リチウム電池保護ボード (BMS)、電動工具、ドローン、ラップトップ、サーバー電源、その他の製品の電流検出に推奨されるソリューションです。表面実装サンプリング抵抗器は、プラグインタイプと比較して、小型、軽量、リードインダクタンスがない、高周波対応、安定性が良く、生産効率が高いなどの利点があります。RSTエレクトリックもさまざまなタイプを提供しています電流検出抵抗器。ぜひご購入のご相談にお越しください！

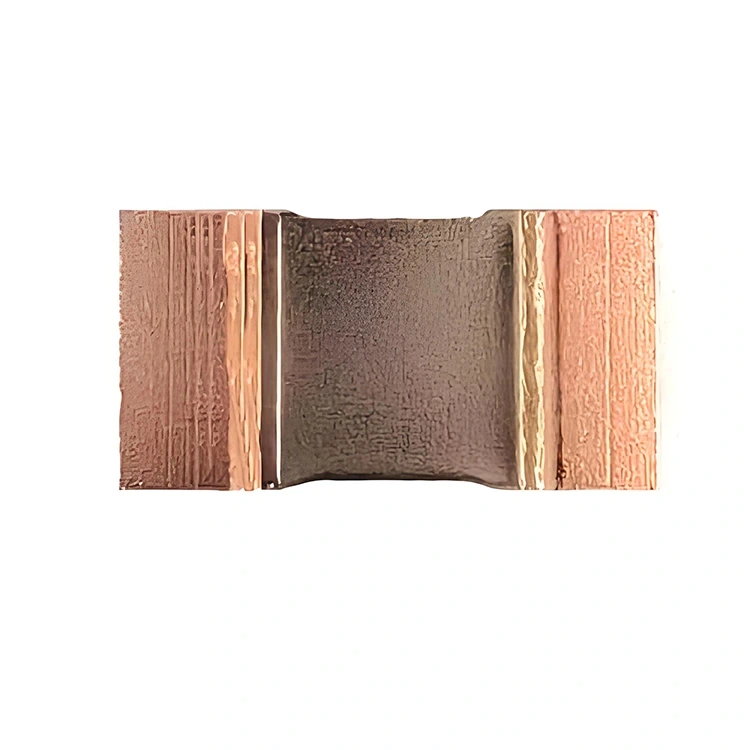

合金抵抗器（金属ストリップまたは金属箔）は、マンガン銅、ニッケル銅、鉄クロムアルミニウムなどの合金材料を平らな形状に打ち抜いて作られます。両端を溶接するか直接端子電極を形成し、その後保護層を塗布します。このタイプの構造は、非常に低い抵抗 (0.2 mΩ ～ 10 mΩ)、非常に低い温度ドリフト (±20 ～ ±50 ppm/℃)、および高い電力密度 (2512 パッケージなどで 2 W ～ 5 W を達成可能) を備えています。厚膜表面実装サンプリング抵抗器は、セラミック基板上に印刷された抵抗ペーストを使用しますが、その温度ドリフトと長期安定性は合金抵抗器ほど良くありません。したがって、合金タイプは高精度用途でより一般的に使用されます。一般的なパッケージ サイズには、0805、1206、2010、2512、2726、2728 などが含まれます。数値が大きいほど、出力が大きくなります。 ±1%の精度が標準ですが、高精度のバッテリ管理には±0.5%および±0.1%が使用されます。 4 端子 (ケルビン) 表面実装サンプリング抵抗器 (2728 パッケージなど) により、測定精度がさらに向上し、端子電極での接触抵抗の影響が排除されます。
スマートフォンの充電電流検出（急速充電プロトコルと併用）、TWSイヤホン充電ケースのバッテリー測定、電動工具バッテリーパックの過電流保護、サーバーCPUコア電源の電流フィードバック、ドローンバッテリー電力の電流監視、BMSの各バッテリー列の電流検出など。SMD電流検出抵抗器を選択するための重要なポイント:
1) 定格電流と抵抗値の積によって発生する電圧降下が ADC の有効範囲内である必要があります。
2) 電力低減曲線: SMD 抵抗器は放熱のために PCB 銅箔に依存しており、十分なパッドと銅箔面積が必要です。
3) インダクタンス: MHz レベルのスイッチング電流検出の場合、合金抵抗器のインダクタンスは通常 2nH より低くなりますが、厚膜抵抗器のインダクタンスはわずかに高くなります。
4) 熱電効果：微小電流（mAh レベルなど）検出の場合、銅合金接続点での熱電効果によりゼロドリフトが発生するため、熱電効果の低い材料を選択する必要があります。
