産業用制御用制動抵抗器は、自動化生産ライン、CNC 機械、エレベーター、ホイスト、遠心分離機、繊維機械、包装機械、射出成形機などの可変周波数速度制御システムで広く使用されている重要なエネルギー消費部品です。その機能は船舶の制動抵抗器と似ており、どちらもモーターの回生電力によって生成されるエネルギーを吸収して、周波数変換器の DC バス電圧が制限を超えてアラームが発生したり損傷を引き起こしたりするのを防ぎます。違いは、産業用制御環境は通常、よりクリーンで乾燥しており、温度と湿度が制御可能であり、比較的低い保護等級 (IP20 ～ IP54 で十分) が必要ですが、コンパクトさ、取り付けの容易さ、放熱効率、およびさまざまな周波数コンバータとの互換性についてはより高い要件が求められることです。

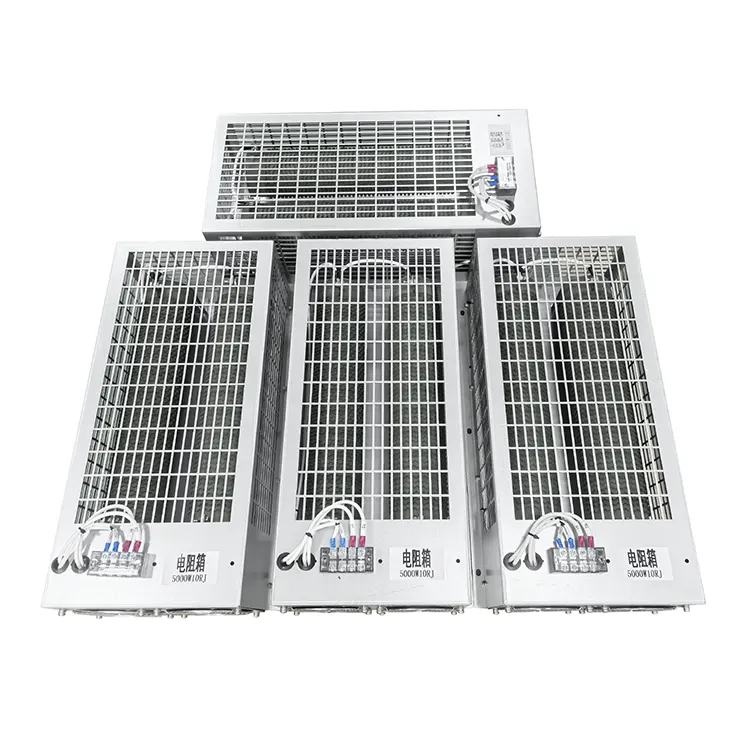

一般的なタイプには、アルミニウム シェル抵抗器 (アルミニウム合金ケーシング、表面実装ヒートシンク付き)、波形抵抗器 (セラミック チューブの周りに巻かれたスチール テープ、開放構造)、およびステンレス鋼管状抵抗器 (高出力アプリケーション用) があります。中でもアルミシェル制動抵抗器は、小型で熱伝導が良く、コスト効率が高いため、中小電力（11kW以下）周波数変換器の標準構成となっています。内部抵抗コアは、セラミックフレームワークに巻かれたニッケルクロム合金線で作られ、石英砂または熱伝導性シリコーンゲルが充填され、アルミニウムプロファイルケースに圧入されています。リード線には高温用シリコンワイヤーまたは端子台が使用されています。周波数変換器の内蔵制動ユニットが動作すると（母線電圧が約 670V または 780V を超え、380V システムに相当）、制動抵抗器が回路に接続され、そこを流れる電流により発熱し、表面温度は 200 ～ 300℃に達します。したがって、設置中は可燃物から遠ざけ、周囲に少なくとも 100 mm の冷却スペースを確保する必要があります。
1) 抵抗値 (R): 周波数変換器のマニュアルの推奨値以上である必要があります。そうしないと、ブレーキユニット IGBT が焼損します。
2) パワー(P)：ブレーキ使用率(ED%)から算出。たとえば、エレベーターの場合、ED は 20% ～ 40%、遠心分離機の場合、ED は 10% ～ 15% です。式: P_required = P_peak × √(ED/100)。
3) 熱容量: 短時間の大きな制動エネルギー (非常停止など) に対して、抵抗は焼損することなく過渡エネルギーに耐えることができなければなりません。多くのメーカーが「制動抵抗計算ソフトウェア」またはオンライン選択ツールを提供しています。モーター出力、定格速度、減速時間、負荷慣性モーメントを入力するだけで、適切なモデルを推奨します。
配線に関しては、産業用制御用制動抵抗器は周波数変換器のできるだけ近くに設置し（線長は 5 メートル未満）、干渉を避けるためにツイストシールドケーブルを使用してください。一部のハイエンド制動抵抗器には、温度スイッチ (抵抗温度が 150℃ などの設定値を超えると開き、制動ユニット信号を遮断する常閉タイプ) または温度制御ファン (高 ED シナリオで使用) が統合されています。加えて、RSTエレクトリックもさまざまなタイプを提供しています制動抵抗器。お問い合わせ・ご購入もお気軽にどうぞ！
