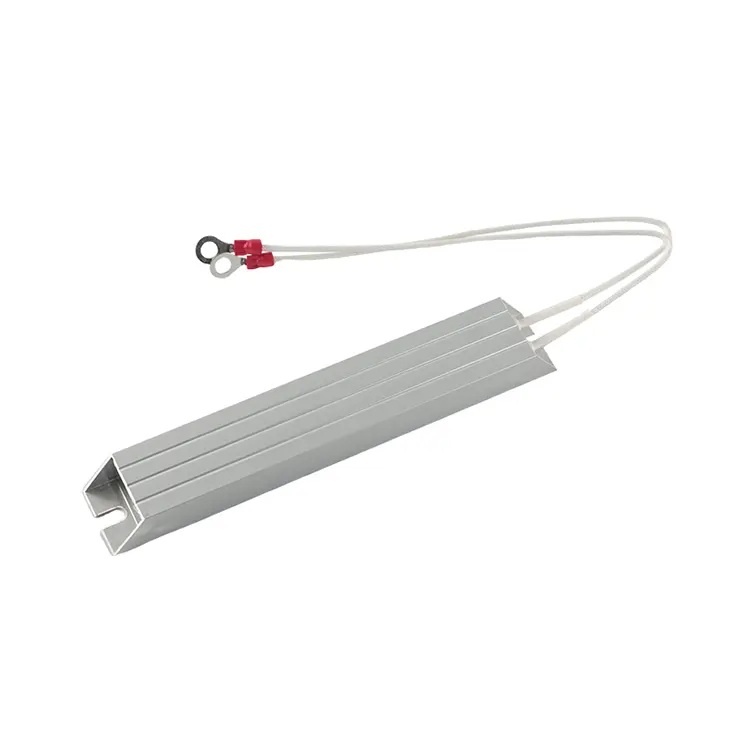

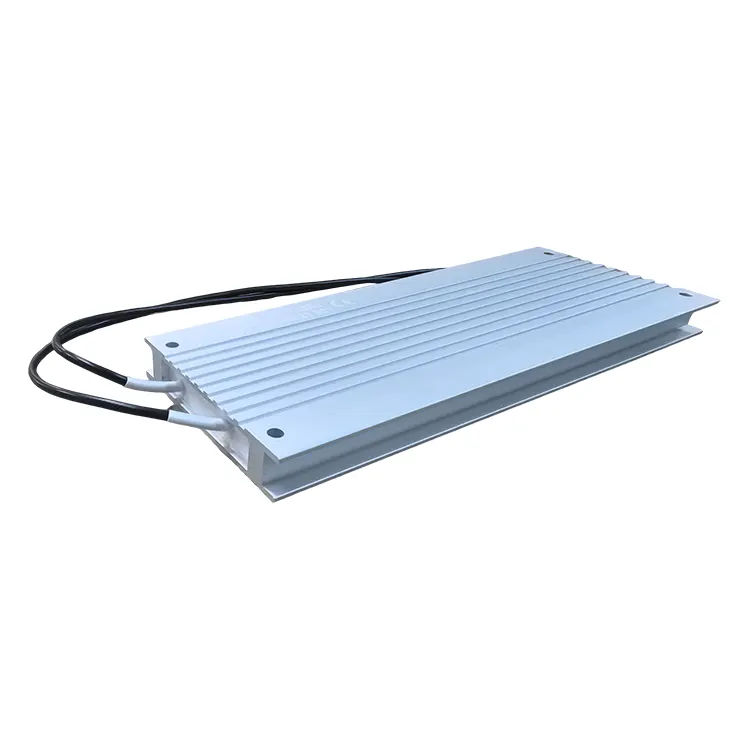

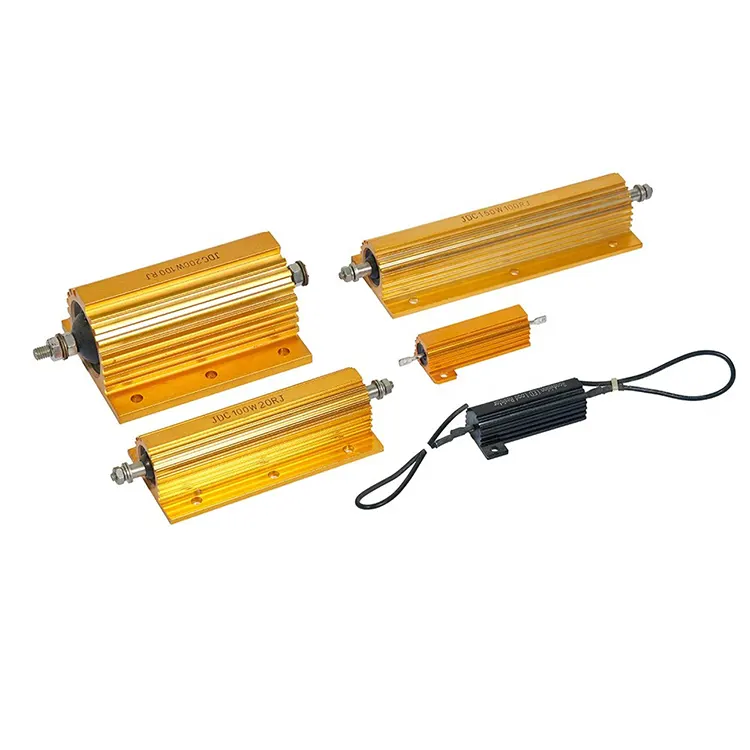

アルミハウジング抵抗器は、アルミニウム合金のハウジングに抵抗コア（一般に巻線抵抗器や厚膜抵抗器）を挿入し、熱伝導性の絶縁材（石英砂や熱伝導性シリコーンゲルなど）を充填・固定し、エポキシ樹脂やシリコーンゴムで封止したものです。アルミニウム合金ハウジングは機械的保護を提供するだけでなく、ヒートシンクとしても機能します。大型ヒートシンクや機器の筐体に取付面を介して取り付けることができ、熱抵抗を大幅に低減します。この構造により、アルミニウム シェル抵抗器は小さな体積で大きな電力消費を達成することができ、サーボ ドライブ、周波数コンバータ、電源、ロボット、充電ステーションなどの現在の産業用電子機器で最も一般的に使用されている電力抵抗器の 1 つです。
小型、高電力密度（たとえば、60Wのアルミニウムハウジング抵抗器のサイズは約80×40×20mm）、高い放熱効率（熱抵抗<5℃/W）、良好な絶縁性能（最大2000VACの耐電圧）、優れた抵抗値の安定性、および強い衝撃耐性を備えています。定格電力の範囲は 50W ～ 2000W です (適切な冷却条件が必要です)。高周波回路や高速スイッチング回路に適した非誘導モデル (二重線平行巻線または厚膜技術を使用) も利用可能です。アルミニウムのハウジング表面は通常、美観と耐食性の両方を備えた陽極酸化処理が施されています。リード線には高温シリコンワイヤまたはクイックコネクタ（クリップ、M4 ネジなど）が使用されます。抵抗精度は±2%または±5%に達し、温度ドリフトは±100ppm/℃と低いです。
1) 周波数変換器の制動抵抗器: アルミニウムのシェル抵抗器を周波数変換器の内部または側面ラジエーターに直接取り付けて、キャビネット内のスペースを節約します。
2) サーボモーターエネルギー散逸抵抗器: ドライバーの内蔵ブレーキオプションに使用されます。
3) 電源テストダミーロード: 特にスイッチング電源のエージングテストには、冷却ファンと組み合わせてアルミシェル抵抗を使用します。
4) 自動車電子機器の事前充電回路 (電気自動車バッテリーの主回路の事前充電)。
5) エレベータ制御盤内の電流制限抵抗器。
モデルを選択する際、従来の抵抗値と電力パラメータに加えて、最も重要な要素は冷却条件です。アルミハウジング抵抗器の定格電力は、シェル温度 ≤ 25℃の条件下で決定されます。ヒートシンクや空冷のない環境に設置した場合、実際の許容電力は定格値の20%～30%しかありません。したがって、ユーザーは実際の冷却状況に基づいて電力レベルを下げて製品を使用する必要があります。また、設置面は熱伝導性シリコンでコーティングし、ネジで固定する必要があります（推奨トルク 0.5 ～ 1 Nm）。複数のアルミニウムシェル抵抗器を並列して使用する必要がある場合、各抵抗器の抵抗値が一貫しており、通気が均一であることを確認する必要があります。アルミニウムシェル抵抗器の一般的な故障原因の 1 つは、充填材の劣化であり、これにより絶縁の低下や内部巻線の断線が発生します。高品質な製品には高温高湿バイアス試験（85℃/85%RH、1000時間など）を実施する必要があります。
