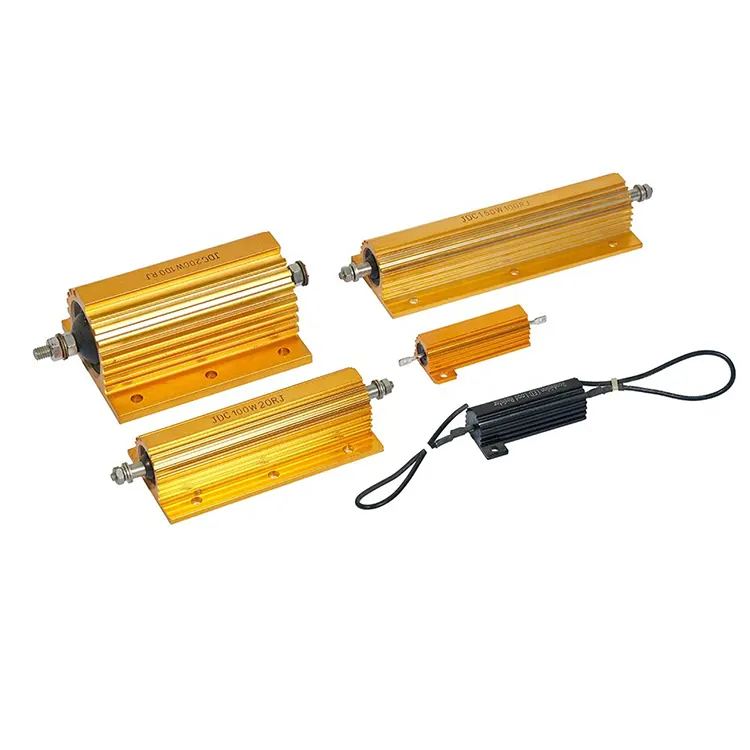

シャーシマウントパワーレジスター

RST Electric は、要求の厳しい産業用途向けに設計された高性能アルミニウム製ハウジング抵抗器であるシャーシマウントパワーレジスタを発表します。優れた放熱特性を持つ金属アルミニウム外皮を特徴とするこのシャーシマウント抵抗器は、冷却プレートの設置と過酷な環境での長期動作向けに設計されています。電力定格は 5W ～ 500W、抵抗範囲は 0.1Ω ～ 10kΩ で、電源、可変周波数ドライブ (VFD)、エレベータ、プロオーディオ、およびハイエンド機器で信頼性の高いパフォーマンスを実現します。 ±100 ppm/°C ～ ±300 ppm/°C の TCR で、±1%、±2%、±5%、および ±10% の許容差で入手可能なこのアルミニウムハウジング電力抵抗器は、温度サイクル、負荷寿命湿度、振動、不燃性の検証を含む厳格なテストを受けています。

お問い合わせを送信

製品説明

RST Electric のシャーシマウントパワーレジスタは、高度な材料工学と精密製造の集大成です。従来の抵抗器とは異なり、このパワーレジスタは、複数の重要な機能を果たす堅牢な金属アルミニウム外皮を備えています。効率的な熱放散のための優れた熱伝導率を提供し、振動や衝撃に対する機械的保護を提供し、最適な熱管理のために冷却プレートまたはシャーシ表面にしっかりと取り付けることができます。内部素子は難燃性無機材料を用いて一貫した封止プロセスにより封止されており、高い絶縁能力と優れた耐振動性を確保しています。

この構造により、-55°C ～ +275°C の温度範囲で連続動作が可能なアルミニウムハウジング抵抗器が実現し、絶縁耐力は厳格なテストによって検証されています。コンパクトなフォームファクターは高い電力密度を実現し、小型サイズと大きな電力負荷を組み合わせて、産業用制御、再生可能エネルギーシステム、プロ用オーディオ機器などのスペースに制約のあるアプリケーションに最適です。各ユニットは、温度係数測定、短時間過負荷テスト、はんだ付け性検証、湿度と熱の両方の条件下での負荷寿命テストを含む包括的な性能検証を受けます。不燃性特性は、定格電力 5 倍、10 倍、16 倍での過負荷試験によって確認されており、極端な条件下でも目に見える炎が発生しないことが保証されています。

中国の信頼できるシャーシマウントパワーレジスタメーカーとして、RST Electric は 10 年以上にわたるパワーレジスタエンジニアリングの専門知識と厳格な品質管理を組み合わせて、現代の産業用および商業用アプリケーションの厳しい要件を満たすコンポーネントを提供しています。

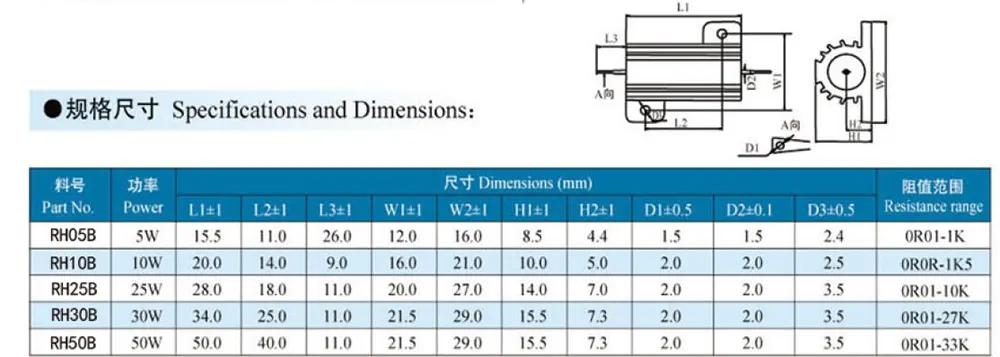

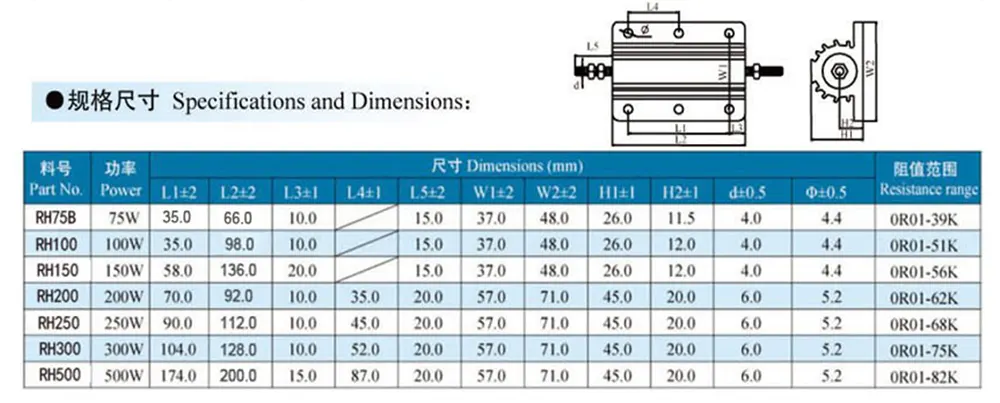

技術仕様

モデル	RHシリーズ
定格電力	5W、10W、25W、30W、50W、75W、100W、150W、200W、250W、300W、500W
抵抗範囲	0.1Ω～10kΩ（モデルによる）
許容範囲	±1%(F)、±2%(G)、±5%(J)、±10%(K)
温度係数 (TCR)	±100ppm/℃～±300ppm/℃
最大動作電圧	150V – 1600V (モデルによる)
最大過負荷電圧	150V – 1600V (モデルによる)
耐電圧	500V – 2300V AC (モデルによる)
動作温度	-55℃～+275℃
絶縁抵抗	≥ 100MΩ @ 500V DC
ハウジング材質	アルミニウム
カプセル化	エポキシ樹脂＋砂
取り付け	シャーシマウント/冷却プレートの取り付け
終了	銅リード線 / 複数の接続形態
鉛材料	錫メッキ銅
コンプライアンス	RoHS、CE

製品の特徴

1.メタルアルミニウムクラスト構造 – 押し出しアルミニウムハウジングは優れた放熱性能と機械的保護を提供し、過酷な環境でも信頼性の高い動作を可能にします。

2.高電力密度 – コンパクトなサイズと高電力負荷能力を組み合わせており、スペースに制約のある産業用途に最適です。

3.優れた断熱性と難燃性 – 難燃性無機材料を使用した一体化カプセル化により、高い断熱能力が保証され、16 倍の過負荷での不燃性テストに合格します。

4.複数の接続の柔軟性 – 銅リード線または複数の接続形式を使用して、さまざまな構成に簡単に設置できます。

5.幅広い応用範囲 – 電源、VFD、エレベーター、プロオーディオ、精度と信頼性を必要とするハイエンド機器に適しています。

6.包括的なテスト検証 – 各ユニットは、温度サイクル、負荷寿命、湿度/熱、振動、端子強度の検証を含む厳格なテストを受けます。

7.精度公差 – さまざまな回路要件を満たすために、±1%、±2%、±5%、±10% の公差が用意されています。

8.高電圧機能 – 最大動作電圧は 150V ～ 1600V、耐電圧は 2300V で、中電圧から高電圧のアプリケーションをカバーします。

9.優れた熱安定性 – TCR が ±100 ppm/°C と低いため、動作温度範囲全体で抵抗ドリフトが最小限に抑えられます。

10.カスタマイズ可能な成形 – カスタムのリード構成と取り付け配置に使用できる特別な成形コード。

製品の用途

業界	特定の用途	説明
電源	スイッチング電源	産業用および医療用電源の負荷抵抗およびスナバ回路。
電源	UPSシステム	無停電電源システム用のブレーキ抵抗器およびブリード抵抗器。
可変周波数ドライブ (VFD)	ダイナミックブレーキ	コンベアシステムやポンプにおけるモーター減速時のエネルギー吸収。
可変周波数ドライブ (VFD)	インバータ保護	周波数変換器の DC バス放電および過電圧保護。
エレベーターとリフト	ブレーキシステム	エレベータ駆動システムにおける回生エネルギーの散逸。
エレベーターとリフト	ドア制御回路	ドアモーターの制御と位置決め用の負荷抵抗器。
プロフェッショナルオーディオ	アリーナオーディオシステム	業務用拡声装置用の高出力負荷抵抗器。
プロフェッショナルオーディオ	パワーアンプ	アンプテストおよびスピーカー保護回路用のダミーロード。
ハイエンド機器	医療機器	画像診断および患者監視装置の高精度抵抗器。
ハイエンド機器	テストと測定	実験器具用の校正負荷および高精度シャント。
産業オートメーション	ロボット工学	ロボットアームおよび位置決めシステムのサーボドライブ用の制動抵抗器。
産業オートメーション	CNC機械	コンピュータ数値制御装置における負荷シミュレーションとダイナミックブレーキ。
再生可能エネルギー	太陽光発電インバーター	太陽光発電システムの DC リンクコンデンサの放電抵抗。
再生可能エネルギー	風力タービン	ピッチ制御および非常停止システム用の制動抵抗器。
交通機関	鉄道システム	鉄道車両の補助駆動ブレーキおよび HVAC 制御。
交通機関	電気自動車	EV充電インフラにおける負荷テストおよびバッテリー管理システム。
