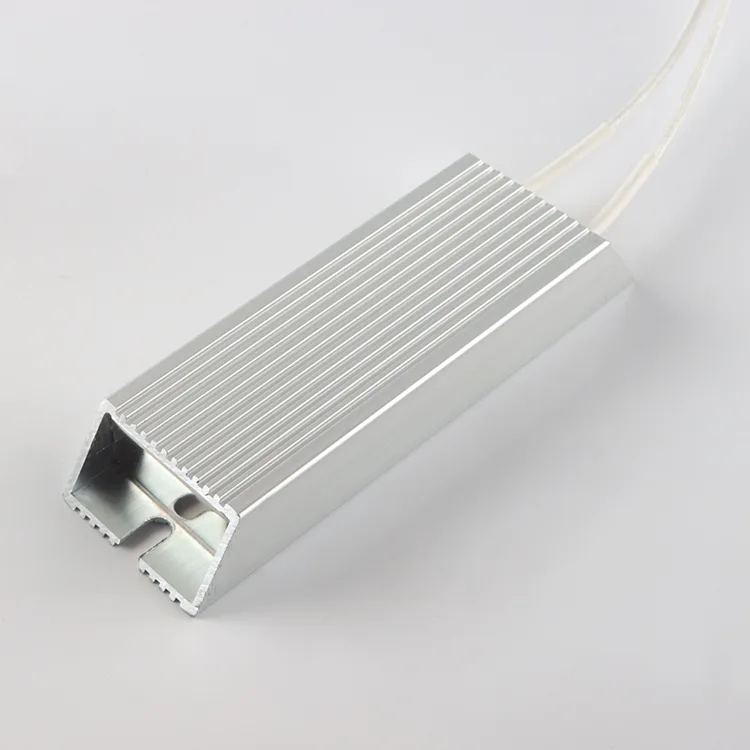

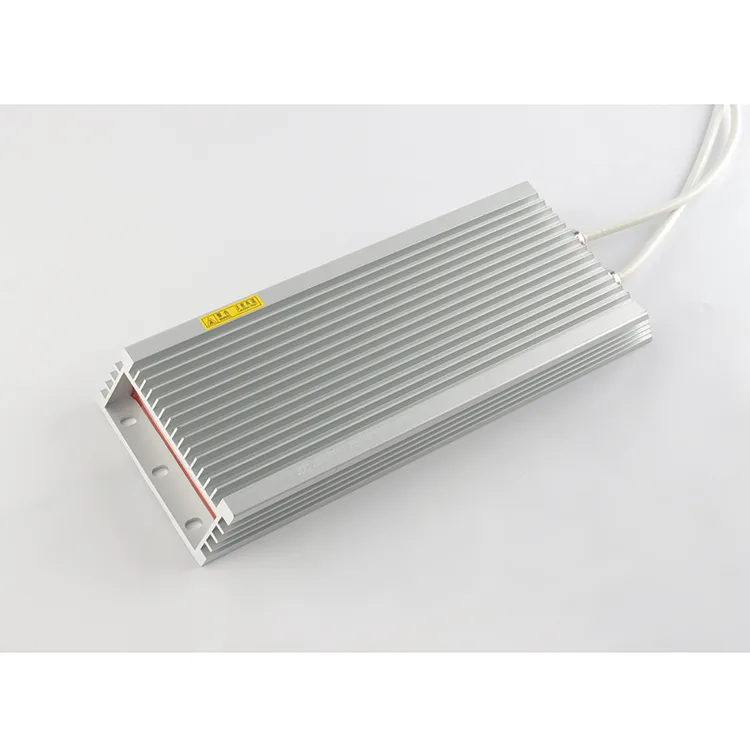

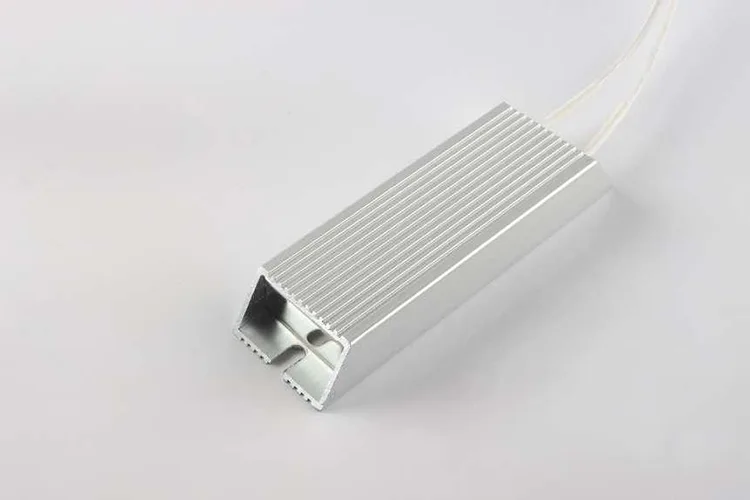

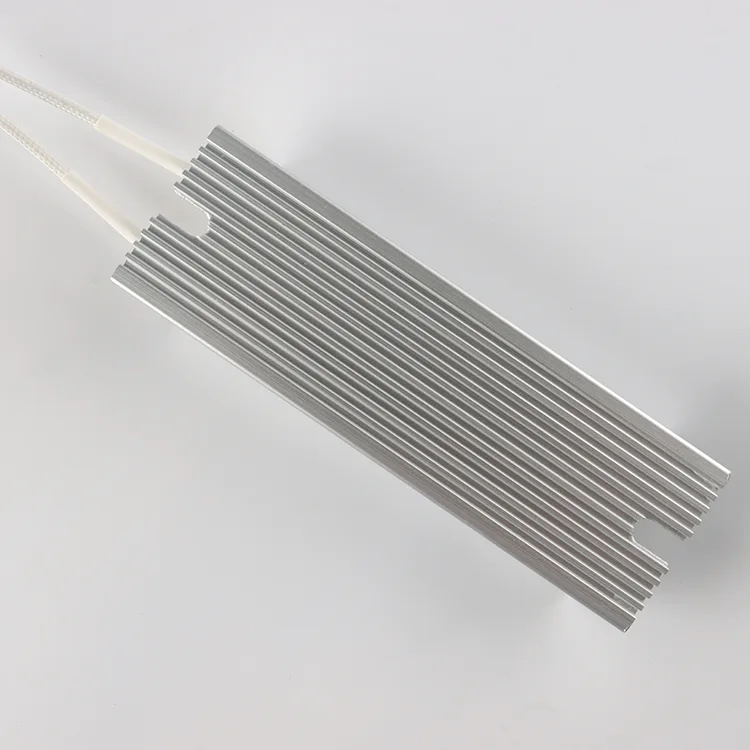

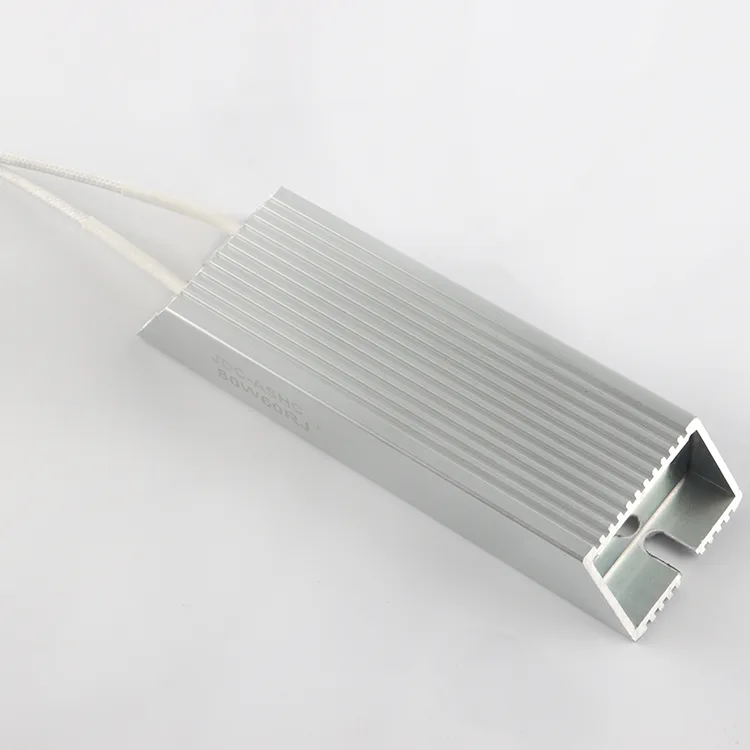

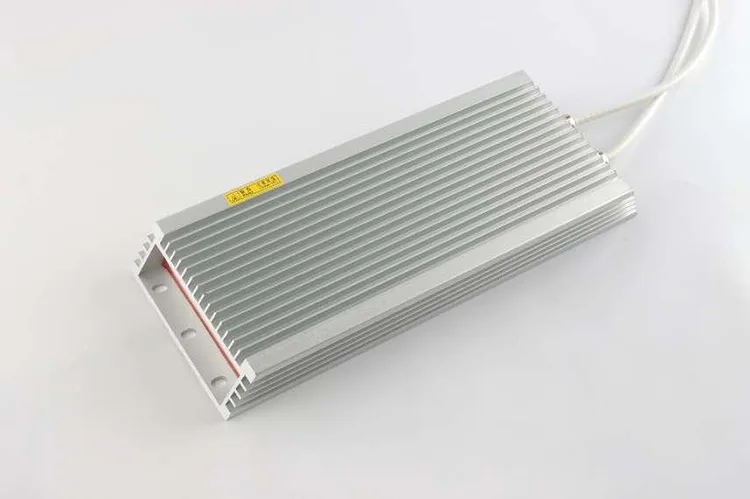

アルミハウジング抵抗器

RXLG シリーズ アルミニウム ハウジング巻線ブレーキ抵抗器は、10 年以上の専門的な研究開発と生産経験を持つプロの抵抗器サプライヤーである RST Electric によって設計および製造された高性能産業用ダイナミック ブレーキ抵抗器です。アルミニウム ハウジング抵抗器は、頻繁な過熱、弱い振動抵抗、継続的なダイナミック ブレーキ条件下での短い耐用年数など、従来の開放線抵抗器とセラミック管状抵抗器に共通する欠点を解決するために特別に開発されました。

RXLG制動抵抗器は、オールインワンヒートシンクとして一体化された押出アルミニウム合金シェルと、高安定合金抵抗線で包まれた高温セラミックコアを採用しており、コンパクトな構造、優れた放熱性能、強力な耐衝撃性能を備えています。

電力範囲は 60W ～ 2000W で、抵抗値は 0.1Ω ～ 10KΩ です。 2 つの抵抗許容差 (±1% / ±5%) と複数の温度係数オプションをサポートしています。多様な作業環境に適応するために、3 つの侵入保護グレード (標準 IP20、オプションの IP54 および IP65) が利用可能です。

すべての製品は CE および RoHS の国際認証基準に準拠しています。可変周波数ドライブ (VFD)、サーボ モーター、エレベーター、クレーン、UPS 電源、溶接装置、再生可能エネルギー発電システムと幅広く適合する RXLG シリーズ抵抗器は、ダイナミック ブレーキ、回生エネルギーの散逸、負荷テストに最適です。当社は、電力、抵抗、端子タイプ、設置寸法に関する完全な OEM および ODM カスタマイズをサポートし、世界的なオートメーション機器サプライヤーおよびシステム インテグレーターにサービスを提供しています。

技術仕様

標準寸法と重量

独自の構造設計と主要な競争上の利点

構造設計のハイライト

溝付き押出アルミニウムハウス、平らなアルミニウムケーシングと比較して、溝付きデザインにより熱交換面積が42％拡大します。補助冷却ファンなしで受動的な自然放熱を実現し、内部のホットスポットを効果的に削減し、長時間の連続動作時の局所的な過熱を回避します。

1. セラミックコア巻線構造。高温の無機セラミックコアが合金抵抗線をしっかりと固定します。長期間の機器の振動下でも、抵抗線がずれたり緩んだりすることがなく、抵抗値の偏差を標準許容範囲内に維持し、安定した電気的性能を保証します。

2. 事前に穴を開けられた取り付けベース。底部シェルにあらかじめ用意された標準の取り付け穴により、機器キャビネットに迅速に取り付けることができます。密着設置により熱伝導効率が30%以上向上し、アルミシェルの放熱効果を最大限に発揮します。

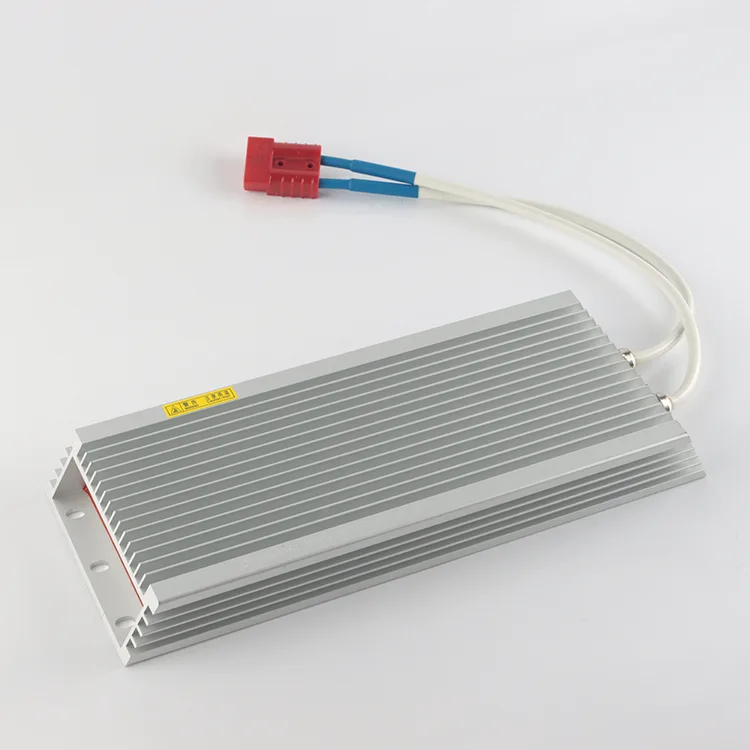

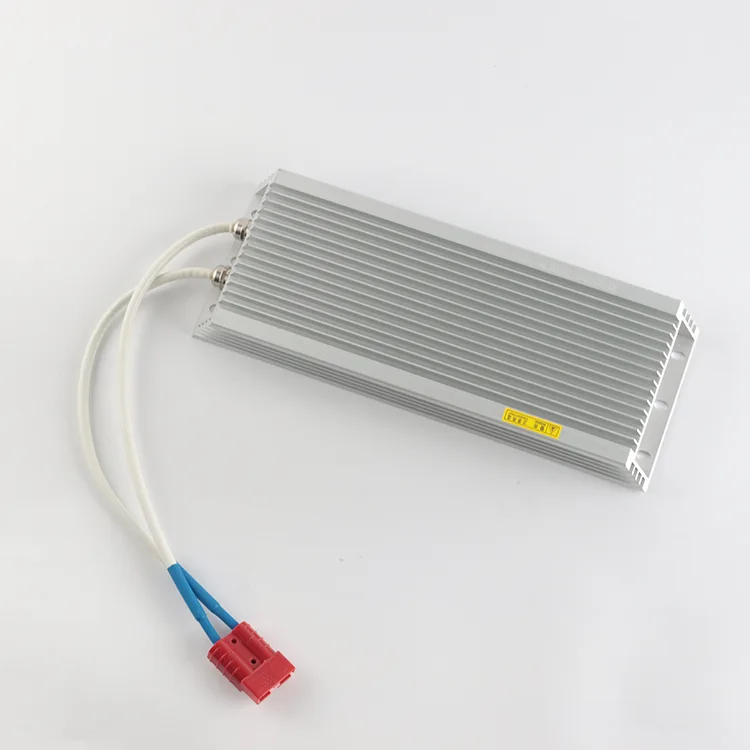

3. 複数のオプションの端子。さまざまなオートメーションインテグレーターや機器メーカーの配線習慣に合わせて 3 種類の端子タイプ (ネジ端子、フライング リード、カスタム コネクタ) が用意されており、現場での配線効率が向上します。

製品の主な利点

1. 優れた放熱性と高い電力密度

2. 強力な機械的および環境的耐性

3. 簡単かつ柔軟な取り付け

4. 信頼できる電気的安全性。

5. 完全な仕様の範囲

6.長寿命

7. 柔軟なカスタマイズ

多様なアプリケーションシナリオと動作原理

アルミニウムハウジング抵抗器は、産業オートメーション、パワーエレクトロニクス、昇降機械、新エネルギーなどの分野で広く使用されています。中核となる機能は、ダイナミック ブレーキと回生エネルギーの放散です。

1. 可変周波数ドライブ (VFD)

2. 電源とUPS

3. モーター制御と自動化

4. 溶接設備

5. クレーンとエレベーター

設置仕様と段階的な日常メンテナンスガイド

段階的な定期保守基準

1. 毎日のスポットチェック。シェルが変色していないか、機器の起動時に端子に異常な臭いがしていないかを確認します。抵抗器が異常に過熱した場合は直ちに使用を中止してください。

2. 毎月の定期メンテナンス、アルミニウム放熱溝のほこりや油汚れを掃除します。抵抗器の過熱故障の主な原因はゴミの蓄積です。

3. 四半期ごとの徹底したメンテナンス。電源を切り、端子ネジを締め、マルチメーターを使用して実際の抵抗値をテストします。抵抗が許容範囲を超えた場合は、適時に抵抗を交換してください。

4. 長期のアイドル保管メンテナンス。製品は乾燥した換気の良い倉庫に保管してください。 3か月ごとに電源を入れて30分間運転し、内部の湿気を除去し、断熱性能の低下を防ぎます。

定量化されたデータを使用した実際のプロジェクトの事例

実際の課題、解決策、測定可能な改善データを含む 4 つの典型的な世界的な顧客事例を選択し、実際の作業条件における製品のパフォーマンスを示します。

事例1：欧州エレベーターOEM工場（スペイン）

● お客様の問題点: オリジナルの管状制動抵抗器は頻繁に過熱するため、月に 3 ～ 5 回のメンテナンスが必要となり、高額なアフターサービス費用が発生しました。

● 採用されたソリューション: RXLG 1000W IP20 アルミニウムハウジング制動抵抗器に置き換えられました。

● 動作データ: 抵抗器は 27 か月間連続動作し、過熱故障はありませんでした。月々のメンテナンスコストは 83% 削減され、キャビネットのスペースは 35% 近く節約されます。

事例2：東南アジアのクレーンメーカー（ベトナム）

● お客様の問題点: 作業場は、湿気が高く、振動の強い沿岸地域にあります。一般的な抵抗器は毎年梅雨の時期になるとショート故障が多発します。

● 採用ソリューション: カスタマイズされた RXLG 1500W IP54 密閉型制動抵抗器。

● 動作データ: 湿気の多い作業場で 22 か月間連続動作させた後、水の流入や短絡損傷は発生しませんでした。抵抗器の故障による機器のダウンタイムは、年間 12 日から 2 日未満に短縮されます。

事例 3: オフグリッド太陽光発電システム インテグレーター (オーストラリア)

● お客様の問題点: 従来の負荷抵抗器は屋外の大きな温度差に適応できず、すぐに劣化してダンプロード機能が失われ、バッテリーの過充電につながります。

● 採用されたソリューション: ソーラー冗長パワーダンプ負荷としてカスタマイズされた RXLG 500W IP65 完全防水抵抗器。

●動作データ：屋外で19ヶ月安定動作。バッテリーの過充電エラーの数が 90% 減少します。

事例 4: 国内 CNC 自動化工場

● お客様の問題点: サーボモーターが頻繁に緊急停止すると、通常の抵抗器は急速に劣化し、3 ～ 6 か月ごとに交換する必要があります。

●採用されたソリューション: RXLG 200W アルミニウムハウジング制動抵抗器を適用しました。

● 動作データ: 抵抗器は毎日数千回のブレーキ動作に耐え、1 セットの耐用年数は 2 年以上に延長されます。

梱包と世界への発送

プロフェッショナルな梱包保護

1. アルミニウム ハウジング抵抗器はそれぞれ、アルミニウム シェルに傷がつかないように、傷防止 PE フィルムで包まれ、独立した小さなカートンに梱包されています。

2.すべての端子ピンとリード線は、長距離輸送時のリード線の変形やショートを防ぐために絶縁ゴムキャップで覆われています。

3. 大量注文の場合、衝突や振動を緩衝するために外箱の内側にフォームパーティションが追加されます。

4. 工場検査報告書、CE および RoHS 証明書、梱包リストなどの完全な文書が商品の各バッチに添付されます。

グローバル輸送ソリューション

1. 少量のサンプルおよびトライアル注文: DHL、FedEx、UPS 国際エクスプレス、3 ～ 7 営業日以内に配達されます。

2. 中量バッチ注文: 航空輸送、時間とコストのバランス。

3. 大量の大量注文: 海上輸送。大量調達にとって最も費用対効果の高いソリューションです。

出荷前検査

すべての RXLG シリーズ抵抗器は、出荷前に抵抗テスト、高電圧耐性テスト、熱画像検出などの完全な工場検査に合格し、認定製品であることを保証します。

よくある質問

Q1: 標準の IP20 抵抗器は屋外のオープン環境でも使用できますか?

A: いいえ。IP20 グレードは大きな固体の破片を防ぐだけであり、防水および防湿機能はありません。屋外、湿気の多い環境、または飛沫が発生しやすい環境の場合は、水蒸気による内部短絡を避けるために、カスタマイズされた IP54 または IP65 の密閉型抵抗器を選択してください。

Q2: 短時間の動作後に抵抗器が急速に過熱する原因は何ですか?

A: 主な理由は次の 4 つです。

① 周囲の空間が塞がれて放熱が悪くなる。

② アルミ放熱溝にゴミが溜まって詰まる。

③ 実際の瞬時制動力が抵抗器の定格電力を超えている場合。

④ 端子が緩んでいると接触抵抗が大きくなります。

Q3: 抵抗を直列または並列に接続して、電力と抵抗を組み合わせることができますか?

A: はい。直列接続と並列接続がサポートされています。当社の専門技術チームは、必要な電力および抵抗パラメータに応じて、目的を絞った直並列配線ソリューションを提供し、複合高電力負荷を実現します。

Q4: 保証ポリシーは何ですか?

A: 正しい設置と通常の動作条件下では、12 か月のグローバル保証を提供します。一方、パラメーターの選択、設置、障害の除去に関する技術ガイダンスを生涯無料で提供します。

Q5: カスタマイズされたパラメータと外観をサポートしていますか?

A: もちろんです。図面やご要望に応じて、定格電力、抵抗値、許容差、IPグレード、端子種類、取付サイズ、シェルカラーをカスタマイズいたします。 OEM および ODM サービスは完全に利用可能です。

Q6: この抵抗器の使用温度範囲はどれくらいですか?

A: 通常の動作周囲温度は -55℃ ～ +200℃ の範囲で、さまざまな地域の高温作業場や低温屋外環境に適応します。
