厚膜抵抗器は、抵抗ペースト (通常はサーメットとセラミックと金属の複合材料) をセラミック基板上にスクリーン印刷し、高温で焼成することによって製造される固定抵抗器の一種です。このプロセスにより、耐久性があり、安定した抵抗要素が作成され、厳密な公差を達成するために正確にトリミングすることができます。巻線抵抗器とは異なり、厚膜技術は低インダクタンス、高電力密度、優れた高周波性能を提供するため、スイッチング電源、スナバ回路、パワーアンプ、電圧調整アプリケーションに最適です。
でRSTエレクトリック、当社は業界標準の TO220 および TO247 パッケージで信頼性の高い厚膜パワー レジスタの製造を専門としています。当社の PRT35、PRT50、および PRT100 シリーズは、0.1Ω ～ 1MΩ の抵抗値で 35W ～ 100W (ヒートシンク搭載) の定格電力を提供します。 10 年以上にわたる厚膜エンジニアリングの専門知識と ISO 9001 認定施設により、当社は最も要求の厳しい産業、自動車、民生用途向けに、精度、熱効率、長期安定性を兼ね備えたコンポーネントを提供しています。
最適な厚膜抵抗器を選択するには、いくつかの重要なパラメータを慎重に考慮する必要があります。
·電力定格と温度管理: 抵抗器が消費しなければならない連続電力または断続電力を決定します。当社の PRT35 (35W)、PRT50 (50W)、および PRT100 (100W) シリーズにはヒートシンクが付いています。ヒートシンクなしの場合、2.5W ～ 3.5W に対応します。フルパワーを実現するには、適切なサーマルインターフェイス素材 (グリースまたはパッド) とヒートシンクのサイズが重要です。
・抵抗値と許容差：0.1Ω～1MΩから選択可能、許容差は±1%、±5%、±10%です。厳しい許容誤差により、フィードバック ネットワーク、分圧器、電流検出回路の精度が保証されます。
· 温度係数 (TCR): 全温度範囲で安定した性能を得るには、±50 ppm/°C (値 >10Ω の場合) から ±300 ppm/°C (低抵抗範囲または高抵抗範囲の場合) までの低い TCR を選択します。当社の TCR オプションは、各抵抗帯域に合わせて最適化されています。
·パッケージスタイル:

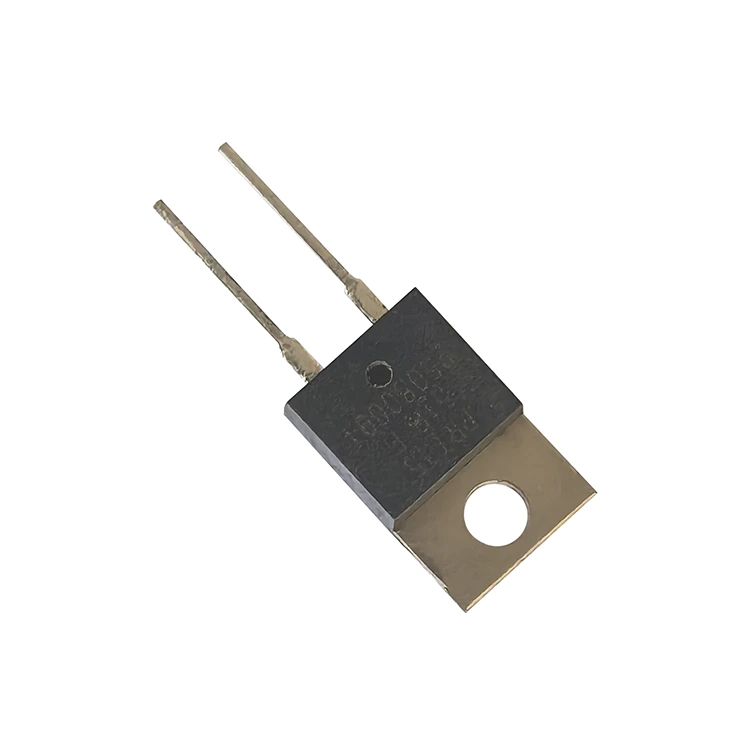

TO220 (PRT35/PRT50) – コンパクトな 1 本ネジ取り付けで、スペースに制約のある PCB およびヒートシンクに最適です。

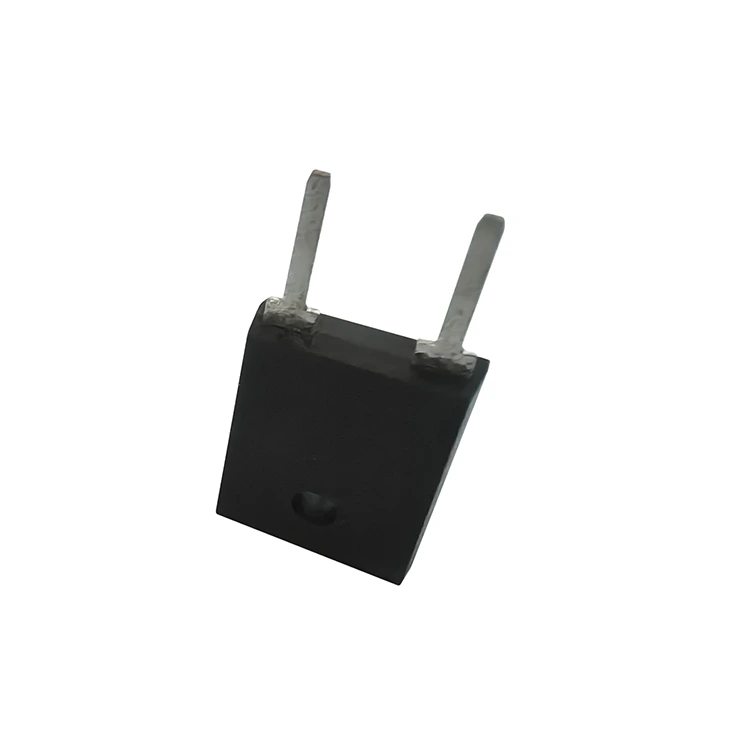

TO247 (PRT100) – 設置面積が大きく、電力処理能力が高く、産業用ドライブや高電力電源に適しています。
·定格電圧: 最大動作電圧 (最大 700V) および耐絶縁性 (1800VAC) が回路要件を満たしていることを確認します。
·動作環境: 温度範囲 (-65°C ～ +175°C)、耐湿性、および絶縁要件 (>10GΩ) を考慮してください。当社の抵抗器は、過酷な産業環境や自動車環境向けに設計されています。
これらのパラメータを評価することで、厚膜抵抗器が意図した用途で信頼性の高い安定した性能を発揮することを確認できます。
PRT35 シリーズは、適切なヒートシンクの取り付けにより最大 35 W の消費電力を必要とするアプリケーション向けに、コンパクトで汎用性の高いソリューションを提供します。標準の TO220 パッケージに収められており、高い絶縁抵抗 (>10GΩ) と 1800VAC の絶縁耐力を備えた成型プラスチック ケースを備えています。抵抗値の範囲は 0.1Ω ～ 1MΩ で、精度範囲の TCR は ±50 ppm/°C と低くなります。スイッチング電源、スナバ回路、電圧調整に最適です。
PRT50 シリーズは、同じ TO220 設置面積を基盤としており、ヒートシンクを取り付けた場合の電力処理能力が 50 W に増加します (ヒートシンクなしでは 3 W)。 PRT35 と同じ広い抵抗範囲、厳しい許容誤差、堅牢な構造を備えているため、モーター ドライブ、パワー アンプ、産業用制御装置などの高出力アプリケーションに適しています。
最大の電力密度を要求するアプリケーション向けに、PRT100 シリーズはより大きな TO247 パッケージを利用して、ヒートシンク取り付けで 100W (ヒートシンクなしで 3.5W) を供給します。最大動作電圧 700V と拡張動作温度範囲 -65°C ～ +175°C を備え、高出力スイッチング電源、パルス負荷回路、再生可能エネルギー インバータ向けに設計されています。抵抗値の範囲は 0.2Ω ～ 1MΩ、TCR オプションは ±50 ～ ±300 ppm/°C です。
·無誘導構造: 厚膜技術は本質的に超低インダクタンスを提供し、高周波スイッチング用途に最適です。
・単ネジ取り付け：M3ネジ（最大トルク0.9Nm）でヒートシンクやシャーシに簡単に取り付けられます。
・精度公差：±1％、±5％、±10％を用意し、高精度と汎用の両方の要求に対応します。
·総合的な安全性: 1800VACの耐電圧、絶縁抵抗>10GΩに耐え、高電圧回路での安全な動作を保証します。
| 業界 | 特定の用途 | おすすめシリーズ |
| スイッチング電源 | 出力負荷抵抗、スナバ回路、プリチャージネットワーク | PRT35、PRT50 |
| モータードライブとVFD | ダイナミックブレーキ、スナバ回路 | PRT100、PRT50 |
| パワーアンプ | エミッタ縮退、Zobel ネットワーク | PRT35、PRT50 |
| 電圧調整 | フィードバックネットワーク、ブリーダー抵抗器 | PRT35、PRT100 |
| パルス回路 | パルス負荷、突入電流制限 | PRT100 |
| 産業用制御 | モータードライブスナバ、ブレーキ回路 | PRT50、PRT100 |
| カーエレクトロニクス | DC-DCコンバータ、LED照明ドライバ | PRT35、PRT50 |
| 再生可能エネルギー | 太陽光インバータ スナバ、風力タービン制御 | PRT100 |
| テストと測定 | 電子負荷装置、校正標準器 | PRT35、PRT50、PRT100 |
中国に拠点を置く認定メーカーとして、当社は厚膜蒸着、レーザートリミング、組み立て、テストを完全に管理しています。当社の工場直接価格により、品質を損なうことなく競争力のあるコストが保証されます。
7,000 平方メートルを超える当社の施設には、自動スクリーン印刷ライン、高温焼成炉、レーザー トリミング システムが備えられています。すべての厚膜抵抗器には次のような処理が行われます。
・100%の耐性と公差の検証
・耐電圧試験、絶縁抵抗試験
·IEC 60115に準拠したTCRサンプリング
·温度サイクル、負荷寿命、湿度のサンプルテスト
当社はお客様の仕様に正確に一致するカスタム構成を専門としています。
·定格電力: 35W、50W、100W (カスタム可能)
・抵抗値：0.1Ω～1MΩ（特殊値あり）
·公差: ±1%、±5%、±10% (カスタムは±0.5%まで)
・TCR：±50～±300ppm/℃（カスタム対応）
・包装：バルクチューブ、テープ＆リール、カスタム
・リードフォーミング：ストレート、カットアンドフォーミング、カスタム
・特殊検査：高温エージング、サーマルサイクル、バーンイン
アメリカ、ドイツ、日本、韓国など世界40カ国以上に輸出されており、信頼性を認められています。当社の多言語技術サポート チームは、販売前のコンサルティング、アプリケーション エンジニアリング、および販売後のサービスを提供します。
Q: 厚膜抵抗器と薄膜抵抗器の違いは何ですか?
A: 厚膜抵抗器はスクリーン印刷されたサーメット ペーストを使用しており、低コストで広い抵抗範囲 (0.1Ω ～ 1MΩ) と適度な精度を提供します。薄膜抵抗器はスパッタリングされた金属層を使用しており、高コストでより厳しい公差 (±0.1%) と低い TCR (±25 ppm/°C) を実現します。電力用途には厚膜が好ましい。精密機器用の薄膜。
Q: 消費電力を最大にするために TO220/TO247 抵抗を取り付けるにはどうすればよいですか?
A: 抵抗タブとヒートシンクの間にサーマル グリース (またはサーマル パッド) を塗布した適切なヒートシンクを使用してください。取り付けネジは最大0.9Nmで締めてください。ヒートシンクの表面が平らできれいであることを確認してください。ヒートシンクがない場合は、電力を 2.5W ～ 3.5W に下げる必要があります。
Q: 高周波スイッチング回路に厚膜抵抗器を使用できますか?
A: はい。厚膜抵抗器は本質的にインダクタンスが低いため、スナバ回路、ゲート駆動抵抗器、および高周波電力コンバータに適しています。非常に重要なアプリケーションに対して、当社の PRT シリーズは非誘導性能を提供します。
Q: 厚膜抵抗器の標準的な寿命はどれくらいですか?
A: 適切なディレーティングと適切な冷却があれば、厚膜抵抗器は数十年間動作できます。当社の耐久テストでは、抵抗ドリフトを最小限に抑えた定格電力での 1000 時間の耐久性をシミュレートしています。
Q: アプリケーションに適した TCR を選択するにはどうすればよいですか?
A: 高精度回路 (基準電圧、フィードバック ネットワークなど) の場合は、低い TCR (≤±50 ppm/°C) を選択してください。汎用アプリケーションの場合、最大 ±300 ppm/°C の TCR が許容されます。当社のデータシートには、抵抗値ごとの TCR 範囲が記載されています。
当社の特定の厚膜抵抗器製品の詳細については、次の製品カテゴリをご覧ください。
·PRT35 シリーズ (TO220、35W) – 電源およびアンプ用のコンパクトで汎用性の高い厚膜抵抗器。
·PRT50 シリーズ (TO220、50W) – 産業用アプリケーション向けに、同じ TO220 設置面積でより高い電力を提供します。
·PRT100シリーズ（TO247、100W） – インバーター、モータードライブ、再生可能エネルギーシステム用の高出力厚膜抵抗器。
新しい電源設計に標準の厚膜抵抗器が必要な場合でも、特殊な産業用途向けにカスタム設計のソリューションが必要な場合でも、当社のチームがいつでもお手伝いいたします。詳細な提案、技術相談、工場見学については、今すぐお問い合わせください。
