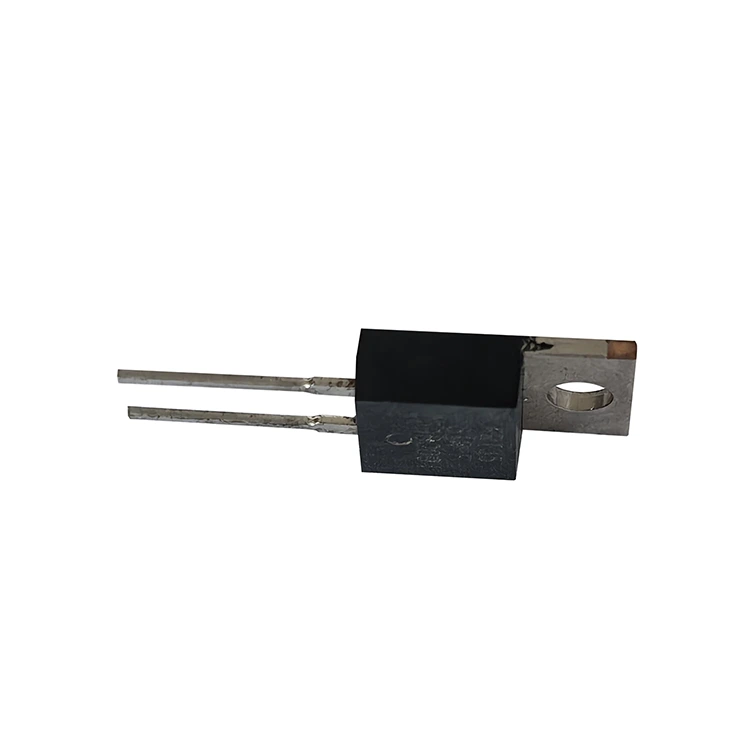

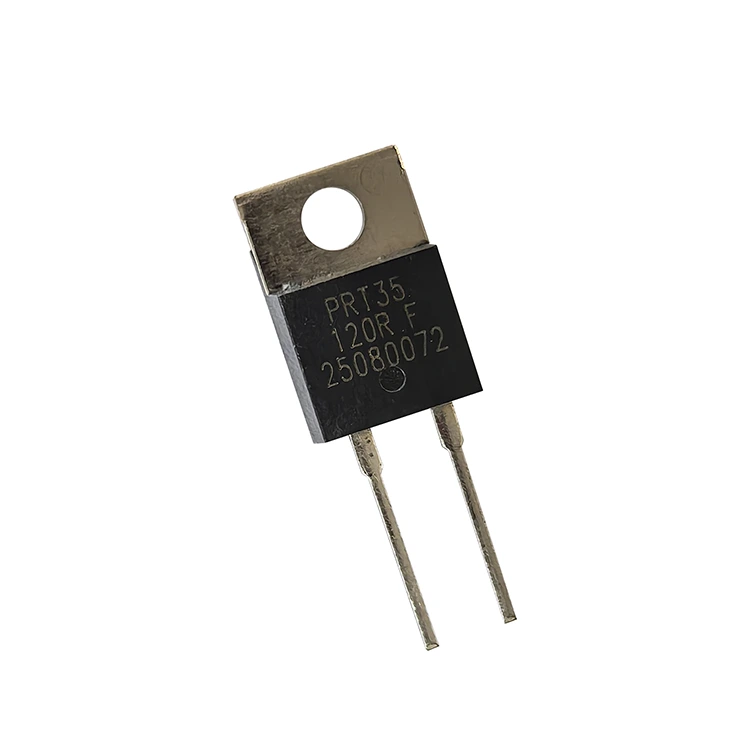

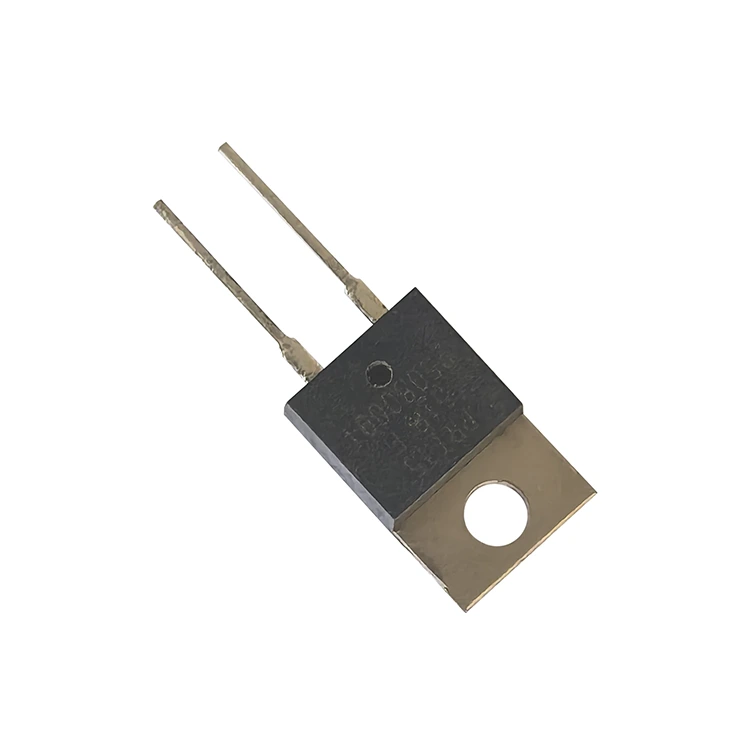

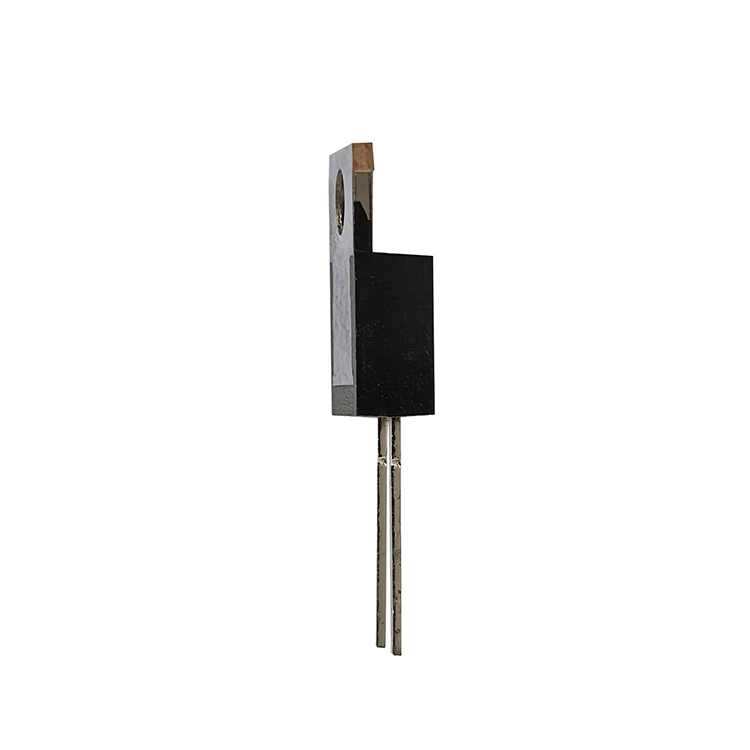

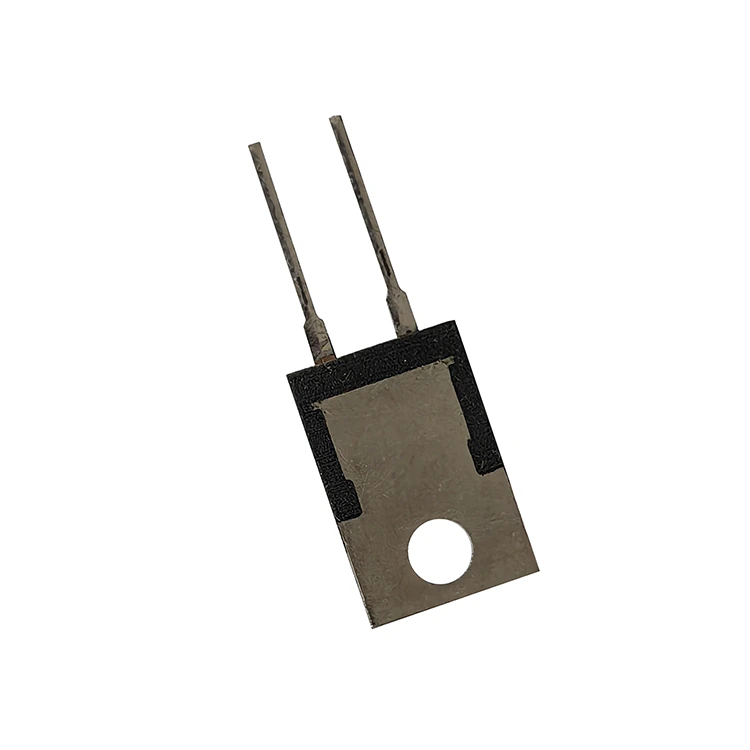

TO220 厚膜パワーレジスター

RST Electric の TO220 厚膜パワー レジスタは、従来のスルーホール パワー レジスタと高度な表面実装デバイスの間のギャップを埋め、使い慣れた TO220 の設置面積でヒートシンク実装可能なコンポーネントの熱性能を提供します。このヒートシンク マウント抵抗器は、基板スペースが重要であるものの、消費電力要件が SMD コンポーネントの処理能力を超えるアプリケーション向けに設計されています。 TO220 パッケージは、サーマル インターフェイス材料を利用して抵抗素子から効率的に熱を逃がすため、シャーシまたはヒートシンクに 1 本のネジで直接取り付けることができます。

内部構造

このパワー厚膜抵抗器の内部構造は、アルミナ基板上に堆積された安定性の高い抵抗層で構成され、その後リードフレームにワイヤボンディングされ、成形プラスチックパッケージに封入されます。この構造により、優れた絶縁特性が得られ、最大 1800VAC の電圧に耐え、10GΩ 以上の絶縁抵抗を維持します。厚膜技術の非誘導性の性質により、寄生インダクタンスが最小限に抑えられるため、PRT シリーズは、巻線抵抗器によって許容できない位相シフトが発生する高周波スイッチング回路に適しています。

定格電力

PRT シリーズには 2 つの電力定格があります。

● ケース温度 25°C で PRT35 – 35W (ヒートシンクなしで 2.5W)

● ケース温度 25°C で PRT50 – 50W (ヒートシンクなしで 3W)

抵抗値の範囲は 0.1Ω ～ 1MΩ で、TCR オプションの範囲は ±50 ppm/°C (10Ω を超える精度値の場合) から ±300 ppm/°C (低抵抗範囲または高抵抗範囲の場合) です。標準公差には±0.5%、±1%、±5%、±10%が含まれており、高精度計装と汎用電力アプリケーションの両方に対応します。中国の信頼できる To220 厚膜パワー レジスタ メーカーである RST Electric は、10 年以上にわたる厚膜エンジニアリングの専門知識と精密製造を組み合わせて、要求の厳しいパワー エレクトロニクス回路において信頼性の高い安定した性能を提供するコンポーネントを提供しています。

技術仕様

抵抗範囲別のTCR

電気的性能

●リード線材質：錫メッキ銅

●最大トルク：0.9N・m

● 電力制限はパッケージの表面温度に依存します。

●放熱板の中心部の温度測定に必要です。

● 放熱クリームは正しく塗布してください。

To220 厚膜パワーレジスタの主な利点は何ですか?

1.TO220 標準パッケージ – 業界標準の設置面積と 1 本のネジ取り付けにより、機械的統合と熱管理が簡素化されます。

2.高電力密度 – ケース温度 25°C で 35W (PRT35) または 50W (PRT50) で、コンパクトな電力段設計が可能になります。

3.広い抵抗範囲 – 単一シリーズで0.1Ωから1MΩまであり、電流検出から高インピーダンス分圧までのアプリケーションをカバーします。

4.優れた絶縁性 - 絶縁抵抗 >10GΩで1800VACの耐電圧に耐え、高電圧回路での安全性を確保します。

5.無誘導構造 – 厚膜技術により寄生インダクタンスが最小限に抑えられ、高周波スイッチング用途に最適です。

6.精度公差 – 高精度と汎用の両方の要件を満たすために、±0.5%、±1%、±5%、±10%で利用可能です。

7.低 TCR オプション – 精度値が 10Ω を超える場合は ±50 ppm/°C まで低く、温度変化全体で安定したパフォーマンスを保証します。

8.簡単な組み立て - 最大トルク0.9 Nmの単一M3ネジ取り付け。リード線は信頼性の高いはんだ接続のために錫メッキされています。

9.多用途用途 - スイッチング電源、スナバ回路、パワーアンプ、電圧調整、パルス負荷に適しています。

10.頑丈な構造 – 成形プラスチックケースが抵抗素子を機械的ストレスや環境汚染物質から保護します。

製品の用途

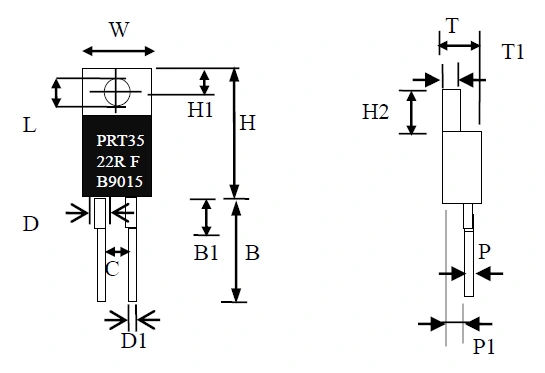

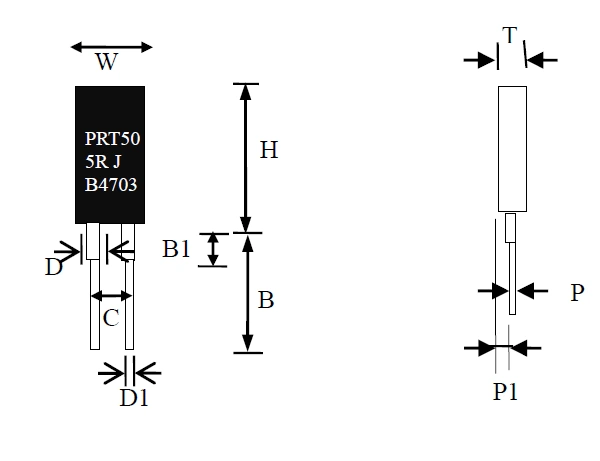

図面と寸法
