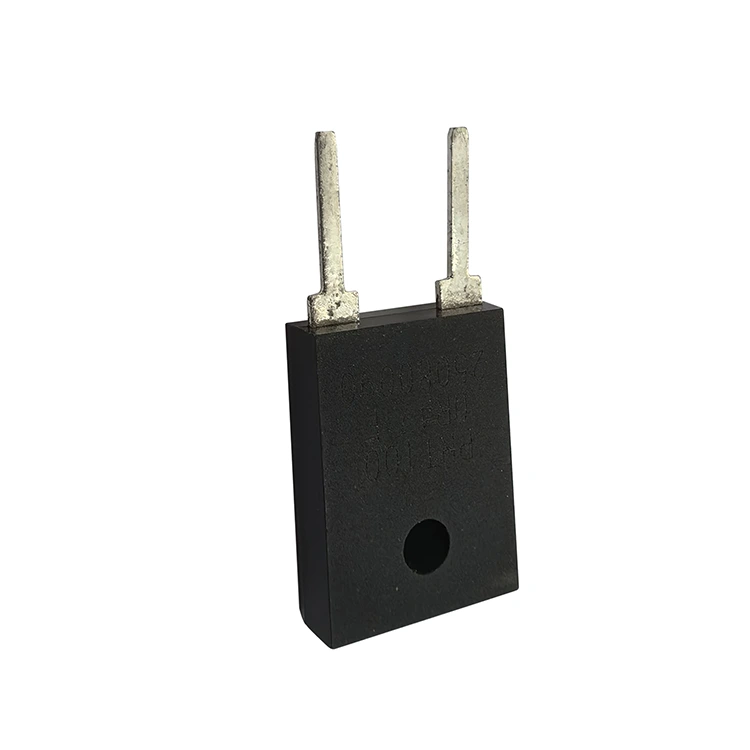

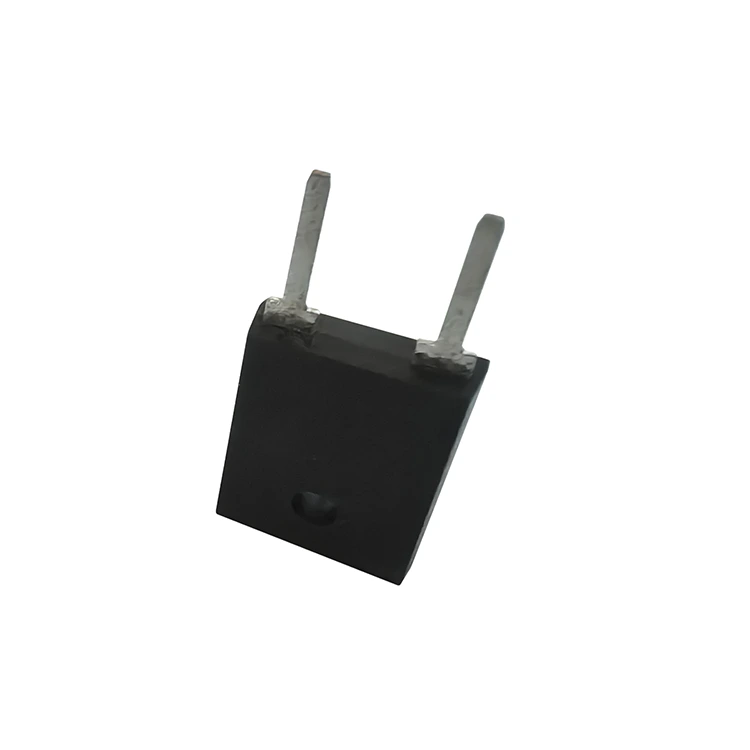

TO247 厚膜パワーレジスター

RST Electric の TO247 厚膜パワー レジスタは、パワー レジスタのパッケージングにおける次のステップを表し、使い慣れた取り付けやすいフォーム ファクタを維持しながら、従来の TO220 デバイスよりも大幅に高い電力処理を提供します。 35W または 50W では不十分だが、より大きなシャーシ取り付け抵抗器は実用的ではないアプリケーション向けに設計されたこのヒートシンク取り付け抵抗器は、コンパクトな TO247 パッケージでケース温度 25°C で 100W (ヒートシンクなしの場合は 3.5W) を供給します。 1 本のネジで取り付けられるインターフェースにより機械的統合が簡素化され、エンジニアは最適な熱伝達を実現するサーマルインターフェース素材を使用してデバイスをヒートシンクまたはシャーシに直接取り付けることができます。

最適化されたアーキテクチャ

この高出力厚膜抵抗器の内部構造は、電気的性能と熱効率の両方を考慮して最適化されています。安定性の高い抵抗層がアルミナ基板上に堆積され、リードフレームにワイヤボンディングされ、頑丈な成形プラスチックパッケージに封入されます。この構造により、AC 1800V に耐え、10GΩ 以上の絶縁抵抗を維持する優れた絶縁特性が得られます。厚膜技術の非誘導性の性質により、寄生インダクタンスが最小限に抑えられるため、PRT100 は高周波スイッチング回路や高速過渡アプリケーションに適しています。

厳密なシーン適応

PRT100 シリーズは、0.2Ω ～ 1MΩ の幅広い抵抗範囲をカバーし、TCR オプションは ±50 ppm/°C (精度値 >10Ω の場合) ～ ±300 ppm/°C (低抵抗範囲または高抵抗範囲の場合) です。標準公差には±1%、±5%、±10%が含まれており、高精度計装と汎用電力アプリケーションの両方に対応します。 -65°C ～ +175°C の拡張動作温度範囲を備えたこの TO247 抵抗器は、信頼性が最優先される過酷な環境に最適です。中国の信頼できる To247 厚膜パワー レジスタ メーカーである RST Electric は、10 年以上にわたる厚膜エンジニアリングの専門知識と精密製造を組み合わせて、最も要求の厳しいパワー エレクトロニクス回路において信頼性の高い安定した性能を提供するコンポーネントを提供しています。

技術仕様

標準仕様

電気的性能

●リード線材質：錫メッキ銅

●最大トルク：0.9N・m

● PRT100 の 25°C での定格電力は、放熱板なしで 3.5W です。

● 電力制限はパッケージの表面温度に依存します。

● 放熱クリームは正しく塗布してください。

競合他社と比較した当社の To247 厚膜パワー レジスタの利点は何ですか?

1.高電力密度 – ケース温度 25°C で 100W で、大型のシャーシ取り付け抵抗を必要とせずにコンパクトな高電力設計が可能になります。

2.TO247 業界標準パッケージ – 1 本のネジで取り付けられる使い慣れた設置面積により、機械的統合と熱管理が簡素化されます。

3.拡張温度範囲 – -65°C ～ +175°C で動作し、過酷な産業、自動車、航空宇宙環境に適しています。

4.高電圧機能 – 700V の最大動作電圧と 1800VAC の耐電圧により、高電圧回路での安全な動作が保証されます。

5.広い抵抗範囲 – 単一シリーズで0.2Ωから1MΩまであり、大電流検出から高インピーダンス分圧までのアプリケーションをカバーします。

6.無誘導構造 - 厚膜技術により寄生インダクタンスが最小限に抑えられ、高周波スイッチングやスナバ用途に最適です。

7.精度公差 – 高精度と汎用の両方の要件を満たすために、±1%、±5%、および±10%で利用可能です。

8.低 TCR オプション – 精度値が 10Ω を超える場合は ±50 ppm/°C まで低く、温度変化全体で安定したパフォーマンスを保証します。

9.優れた絶縁性 - 絶縁抵抗>10GΩで1800VACに耐え、高電圧回路での安全性を確保します。

10.頑丈な構造 – 成形プラスチックケースが抵抗素子を機械的ストレス、湿気、汚染物質から保護します。

製品の用途

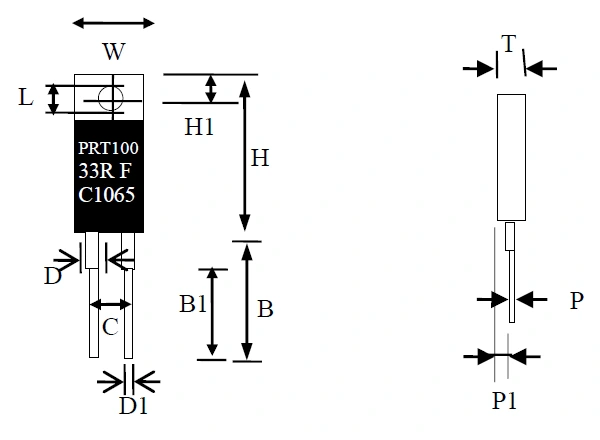

図面と寸法:

交通手段

輸送プロセス全体で抵抗器が損傷しないように、製品の品質を包括的に保護するために、保護と適応性の両方を考慮した詳細な梱包および輸送計画を策定しました。

バルクで出荷する場合、すべての To247 厚膜パワー レジスタは静電気防止チューブまたは特殊トレイを使用して梱包され、梱包寸法に正確に適合します。これにより、ピンの曲がりや変形が効果的に防止されるだけでなく、取り付けパッドがぶつかったり磨耗したりすることも防止され、その後の取り付けや電気的性能への影響が回避されます。

ピンを保護するために、固定にはフォームエンドキャップまたはプラスチック成型パッドを使用し、ピンが常に真っ直ぐに保たれるようにします。購入者による後からの修正が不要となり、組立効率が向上します。

梱包サービス

さらに、自動組立ラインに適したカスタマイズされたロールテープ包装サービスをオンデマンドで提供し、購入者の生産効率の向上を支援します。各製品バッチには詳細な梱包リストと検査証明書が添付されており、購入者の検証と受け入れが容易になり、各 To247 厚膜パワー レジスタが仕様要件を満たしていることを確認できます。配送方法は柔軟で、さまざまな購入数量に対応できます。少量の注文は、DHL、FedEx、UPS などの国際宅配便サービスを介して迅速に配送されます。中量バッチの注文は航空便で輸送され、納期とコストのバランスが取れます。大量のバッチ注文は海上輸送されるため、輸送コストが大幅に削減されます。出荷された製品が規格を満たしていることを確認するために、抵抗値、許容差、およびサンプリング TCR 検証の検証に特に重点を置き、パッケージング前にすべての抵抗器が 100% の電気テストを受けていることは注目に値します。

RST Electric を選ぶ 5 つの理由

経験豊富

10 年にわたる綿密な開発と蓄積により、RST Electric は世界中のバイヤーにとって好ましいパートナーになりました。その核となる強みは、高出力シナリオに特化した機能に焦点を当てており、これにより通常のメーカーとは一線を画し、厳しい購入要件を完全に満たします。中国の法的に認定されたメーカーとして、当社は 10 年以上にわたって To247 厚膜パワーレジスターの研究と生産に専念してきました。当社は厚膜技術分野の専門メーカーとして、厚膜成膜、レーザー微調整、部品組立てから製品検査までの全工程を自社で管理しています。アウトソーシングリンクがないため、最初から製品品質の一貫性が保証され、プロセス制御の見落としによって引き起こされるパフォーマンスの逸脱が排除されます。

工場直送

工場直接供給モデルは当社のコアコンピテンシーの 1 つです。すべての抵抗器は中間マージンなしで工場から直接出荷されます。価格は透明で追跡可能なため、購入者は高品質で高出力の抵抗器をより有利なコストで購入できます。同時に、当社は独自の To247 厚膜パワーレジスタ生産ラインを備えた ISO 9001 認定の生産拠点を持っています。各製品は 100% の電気テストを受けています。購入要件に基づいて、MIL-PRF-55342およびAEC-Q200規格に準拠したサンプリングテストを提供できます。当社の専門エンジニアリング チームは、高出力エレクトロニクスと熱管理に関する豊富な経験を持ち、製品統合プロセスにおけるさまざまな問題を解決するための的を絞った技術サポートをバイヤーに提供できます。

世界的な協力

当社は世界的な協力において豊富な経験があり、世界的な電源メーカー、自動車エレクトロニクス企業、産業用制御メーカーにとって信頼できるサプライヤーとなっています。当社の製品は、ドイツ、米国、日本を含む 40 か国以上に輸出されています。当社はさまざまな業界や地域の規格や要件に精通しており、さまざまな高出力シナリオの使用要件を正確に満たすことができます。

サポートのカスタマイズ

カスタマイズサービスに関しては、100Wとカスタムパワー、0.2Ωから1MΩと特殊な抵抗値、±0.5%から±10%の許容差、複数のTCRオプション、さらにはピン形成や特別なスクリーニングなどのパーソナライズされたサービスを含む、あらゆる範囲のカスタマイズを提供し、さまざまなバイヤーの独自のニーズを完全に満たします。

アフターサービス

包括的な配送とアフター保証を提供します。標準サイズの製品は10〜15日以内に納期が可能ですが、カスタマイズされた製品は15〜25日の納期があり、購入者の生産計画に柔軟に対応できます。製品とともに、コンプライアンス監査の要件を満たすために、テストレポート、材料認証、RoHS/REACH 宣言などの完全な文書を提供します。すべての製品には 12 か月の保証が付いています。保証期間中、当社は遠隔故障診断、スペアパーツ配送サービスを提供し、専門技術チームがプロセス全体にわたる製品統合の完全なサポートを提供することで、購入者がプロセス全体を通じて心配することなく、真にWin-Winの協力を実現します。
