電気自動車 (EV) の導入は、充電ステーションという 1 つの重要なインフラストラクチャ コンポーネントに依存します。すべての急速充電器、DC-DC コンバータ、およびプリチャージ回路内では、小さいながらも強力なコンポーネントであるセラミック抵抗器が、効率、熱管理、信頼性において大きな役割を果たしています。充電電力レベルが 50kW から 350kW+ に上昇するにつれて、抵抗器はより高いエネルギーパルス、より厳しい許容誤差、および極端な温度変動に対応する必要があります。この記事では、現代的な方法について説明します。セラミック抵抗器このテクノロジーはEVの充電効率を直接高めます。なぜこのような経験豊富なメーカーから調達するのかというと、RSTエレクトリックフィールドでよくある失敗を排除します。

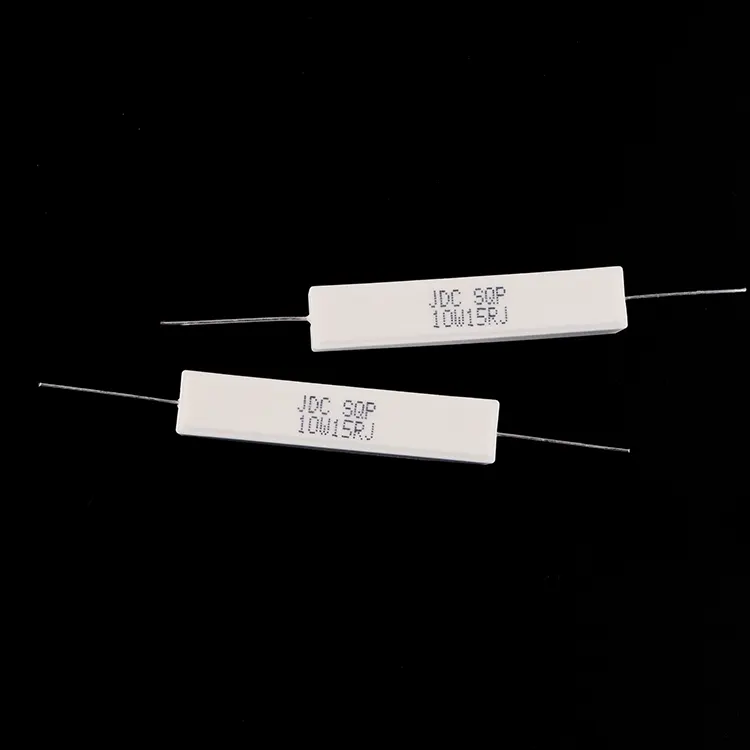

セラミック抵抗器は、電流を制限し、電圧を分割し、エネルギーを熱として放散する受動部品です。 EV 充電器では、次の場所に配備されます。
各アプリケーションでは、高いパルス耐性、低いインダクタンス、広い温度範囲 (-55 °C ～ +275 °C) にわたって安定した抵抗が求められます。抵抗器の設計が適切でないと、過剰な熱としてエネルギーが浪費され、充電速度が低下したり、致命的な故障が発生したりする可能性があります。
| ペインポイント | EV充電における影響 | 高品質セラミックレゾルバが問題を解決する方法 |
|---|---|---|
| 過剰な発熱 | 効率が低く、かさばる冷却システム | 高い熱伝導率（セラミック本体）により、熱を素早く放散します。 |
| パルス処理が不十分 | プリチャージ中の抵抗の焼損 | セラミック巻線設計は、短パルスの公称電力の 10 倍に耐えます |
| 緩い公差 (例: ±10%) | 不正確な電流検出、エネルギー伝達の減少 | 厳しい許容誤差 (±1% または ±5%) により正確な制御が保証されます。 |
| インダクタンスの問題 | 電圧オーバーシュート、EMI干渉 | 無誘導巻線または低インダクタンス設計 |
| 湿気や湿気の下では不安定 | 腐食、抵抗ドリフト | セラミックコーティング + アルミニウムハウジング (IP 定格) |
高級セラミック抵抗器は充電器の効率を 0.5 ～ 1.5% 向上させることができます。これは 350kW で大幅に向上し、各パーセントポイントで充電器ごとに年間数百 kWh を節約できます。
| パラメータ | 一般的な EV 充電器の要件 | 高性能セラミック抵抗器の値 |
|---|---|---|
| 定格電力（連続） | 5W – 100W (充電前) | 10W～200W（アルミニウム筐体） |
| 耐パルスエネルギー | 1秒間最大50J | 80J～200J（セラミック巻線） |
| 抵抗範囲 | 0.1Ω～100kΩ | 0.01Ω～220kΩ（カスタム） |
| 許容範囲 | ±5%(標準)、±1%(センシング) | ±1%、±2%、±5% (高精度レーザートリミング) |
| 温度係数 (TCR) | ≤ ±200 ppm/℃ | ≤ ±100 ppm/°C (-55°C まで安定) |
| 動作温度 | –40°C ～ +125°C (周囲温度) | –55°C ～ +275°C (セラミックコア) |
| 絶縁抵抗 | ≧100MΩ | ≥1000 MΩ (高純度セラミック) |
| 取付タイプ | スルーホールまたはシャーシマウント | アルミニウム製ハウジング、フランジマウント (ヒートシンクが容易) |
エポキシ基板上の厚膜抵抗器とは異なり、セラミック抵抗器セラミックコア (ステアタイトまたはアルミナ) とニッケルクロムまたは銅ニッケル合金の巻線を使用します。この構造には、効率を高める 3 つの利点があります。
これらの特性は、より速く、より効率的な充電に直接つながります。熱によるエネルギー損失が少ないということは、より多くのエネルギーがバッテリーに供給されることを意味します。
すべてのセラミック抵抗器製品が同じというわけではありません。量販店の汎用抵抗器は低品質のセラミックを使用していることが多く、温度による耐性が失われ、数千パルス サイクル後に故障します。 EV 充電インフラストラクチャでは、1 日あたり 10 サイクル以上が 10 年間続く可能性があるため、信頼性は交渉の余地がありません。
Guangdong RST Electric は、10 年以上前に、優れた製造の中心地である中国の東莞で電力抵抗器技術を専門とするワークショップとしてスタートしました。同社の主力製品ラインには、次のようなセラミック抵抗器タイプが含まれます。
各抵抗器は、厳密な TCR、高い絶縁抵抗、厳格な品質管理を備え、産業用の耐久性を考慮して設計されています。 Ruisite が電力抵抗器に長期的に注力しているということは、その製造プロセスが EV 充電器が要求する正確なパラメータに合わせて最適化されていることを意味します。
Ruisite を選ぶ理由:
注文書を発行する前に、次のことを確認してください。
Ruisite は、10 年にわたる電力抵抗器の専門分野に裏付けられた 5 つすべてに「はい」と答えます。
EV の充電が 350kW 以上の超高速充電とワイヤレス充電に移行するにつれて、すべてのコンポーネントの効率が重要になります。謙虚な人セラミック抵抗器– 見落とされがちですが、プリチャージの安全性、電流検出精度、および熱管理に直接影響します。厳しい公差と優れたパルス処理を備えた高品質のセラミック巻線抵抗器またはアルミニウム製ハウジング抵抗器を選択することで、充電器 OEM はシステム全体の効率を 1 ～ 2% 向上させ、冷却の必要性を減らし、製品寿命を延ばすことができます。
抵抗器を商品として扱わないでください。検証可能なパルスエネルギーとTCRデータを使用してセラミック抵抗器のタイプを指定します。のような専門メーカーと提携RSTエレクトリック同社は 10 年以上かけて電力抵抗器技術を完成させてきました。上記のパラメータ表を RFQ の技術付録として使用して、EV 充電器がより低温で、より速く、より長く動作することを確認してください。
-
