ほうろう抵抗器

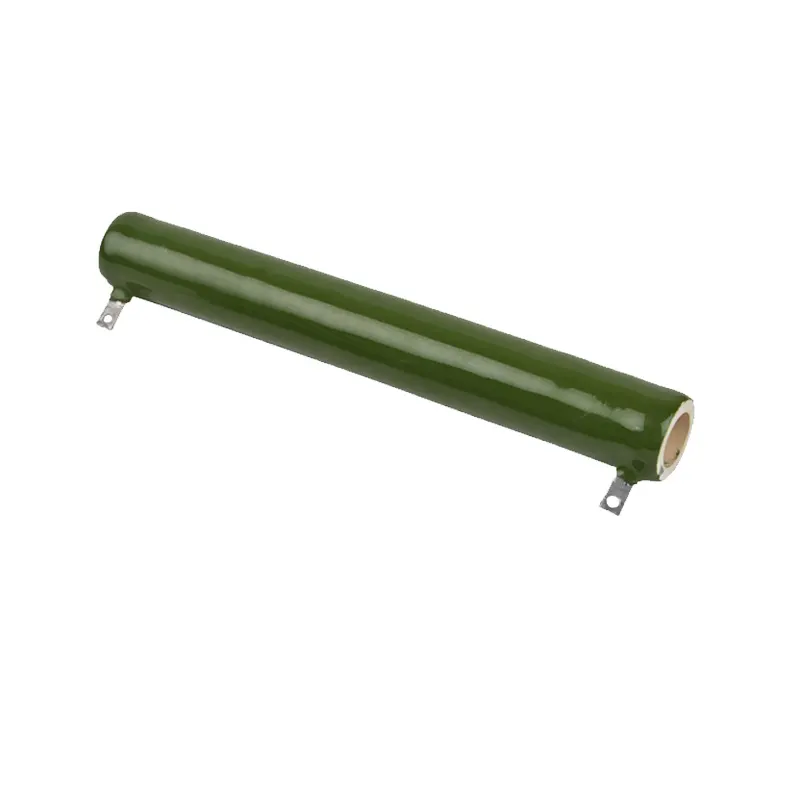

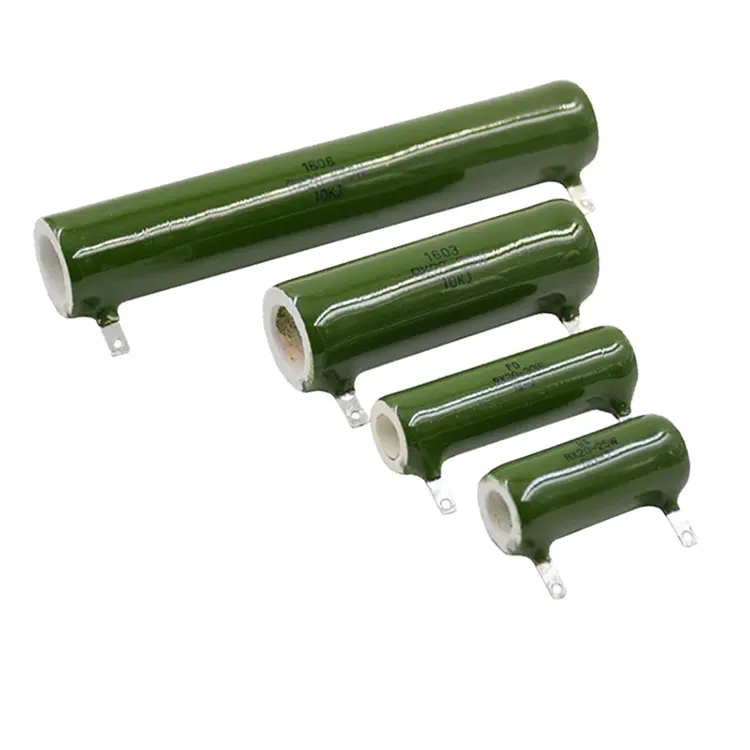

RST Electricは、ガラス質エナメル抵抗器を発表します。これは、優れた環境保護を必要とする産業および商業用途向けに設計された、頑丈で信頼性の高い電力抵抗器です。このガラス質エナメル抵抗器は、セラミックチューブ上に精密に巻かれた要素を備え、溶融ガラス質エナメルコーティングの下に密閉されており、湿気、熱衝撃、機械的ストレスに対して優れた耐性を発揮します。 8W～500Wの電力定格と0.1Ω～91kΩの抵抗範囲を備えており、電源、モータードライブ、試験装置、産業用制御に最適です。このエナメル被覆巻線抵抗器は、固定 (RX20) 構成と調整可能 (RXG) 構成の両方で利用可能で、最も要求の厳しい動作環境において長期安定性を保証します。

お問い合わせを送信

製品説明

1.ガラス質エナメルコーティング – 溶融ガラス状エナメルは、湿気、塩水噴霧、および産業汚染物質に対する優れた保護を提供し、過酷な環境での長期信頼性を保証します。

2.高温動作 – 表面温度 +200°C まで連続動作し、要求の厳しい用途向けに優れた耐熱衝撃性を備えています。

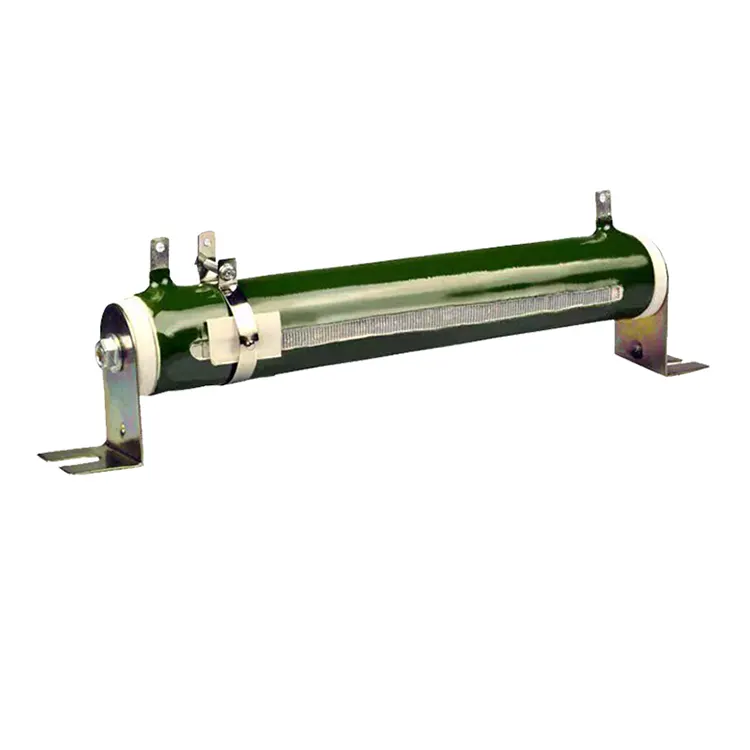

3.固定および調整可能なオプション – RX20 シリーズは、一般的な使用向けに固定抵抗値を提供します。 RXGシリーズは、回路チューニングやプロトタイピング用に調整可能なタップを備えています。

4.精密巻線構造 – 高純度セラミックチューブに巻かれた高安定抵抗線により、正確な抵抗値と優れた長期安定性が保証されます。

5.優れた絶縁耐力 – AC 2000V で 1 分間テストされ、高電圧回路での安全な動作を保証します。

6.機械的堅牢性 – 硬質セラミックコアと硬質エナメルコーティングは、劣化することなく振動、衝撃、熱サイクルに耐えます。

7.広い抵抗範囲 – 0.1Ω～91kΩで、電流検出から分圧までのさまざまなアプリケーションをカバーします。

8.コンパクトな電力密度 – 比較的小さなパッケージサイズで高い電力定格を達成し、スペースに制約のある設計に最適です。

9.スルーホール取り付け – PCB 取り付けと互換性のある標準リード間隔。シャーシの設置にはオプションのブラケット取り付けが可能です。

10.カスタム構成 – OEM 要件を満たすために特別な抵抗値、許容差、終端スタイルを利用できます。

技術仕様

モデルシリーズ	RX20（固定）、RXG（調整可能）
定格電力	8W～500W
抵抗範囲	0.1Ω – 91kΩ (モデルと電力による)
許容範囲	±5％、±10％（標準）
温度係数	±200 ppm/℃ ～ ±400 ppm/℃ (代表値)
コーティング材	エナメル質（溶融ガラス）
絶縁耐力	AC2000V 1分間
使用温度	-55℃～+200℃（表面）
絶縁抵抗	≥ 100MΩ @ 500V DC
熱衝撃	-55℃～+200℃、5サイクル
芯材	高純度セラミックチューブ
終了	はんだ付け端子
取り付け	スルーホール / ブラケットマウント

製品の用途

応用	申請内容	説明
電源	ブリーダー抵抗器	高電圧電源のパワーダウン後にフィルタコンデンサを安全に放電します。
	スナバ回路	スイッチング電源やインバータの過渡エネルギーを吸収します。
	プリチャージ抵抗器	DC リンクコンデンサの電源投入時の突入電流を制限します。
モータードライブと制御	ダイナミックブレーキ	VFD アプリケーションでの減速中にモーターからの回生エネルギーを放散します。
	ソフトスタート抵抗器	大型ACモーターや産業機械の始動電流を制限します。
	負荷シミュレーション	モータードライブのテストと開発に抵抗負荷を提供します。
テストと測定	ダミーロード	機器のテストおよび校正中に電気負荷をシミュレートします。
	電流検出シャント	テストセットアップでの電流測定用の高精度低オーム抵抗器。
	高電圧ディバイダー	HV 測定システム用の分圧器ネットワーク。
産業用制御	溶接設備	溶接電源用の電流制限およびスナバ抵抗器。
	メッキ整流器	電気めっきシステムのテストおよび安定化用の負荷抵抗器。
	HVAC ドライブ	大型ファンおよびポンプ可変周波数ドライブ用の制動抵抗器。
交通機関	鉄道システム	鉄道車両の補助ドライブおよび HVAC システム用の制動抵抗器。
交通機関	マリンエレクトロニクス	耐塩水噴霧性が必要な船舶電力システム用の負荷抵抗器。
医療機器	X線電源	医用画像システム用の高電圧ブリーダーおよび負荷抵抗器。
医療機器	MRI 勾配増幅器	傾斜増幅器テスト用の安定した基準負荷。

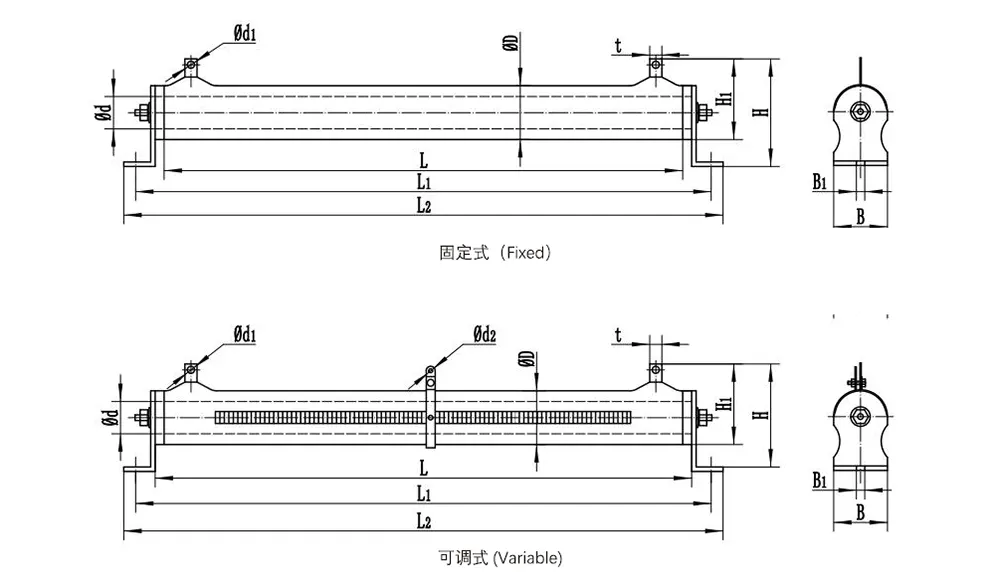

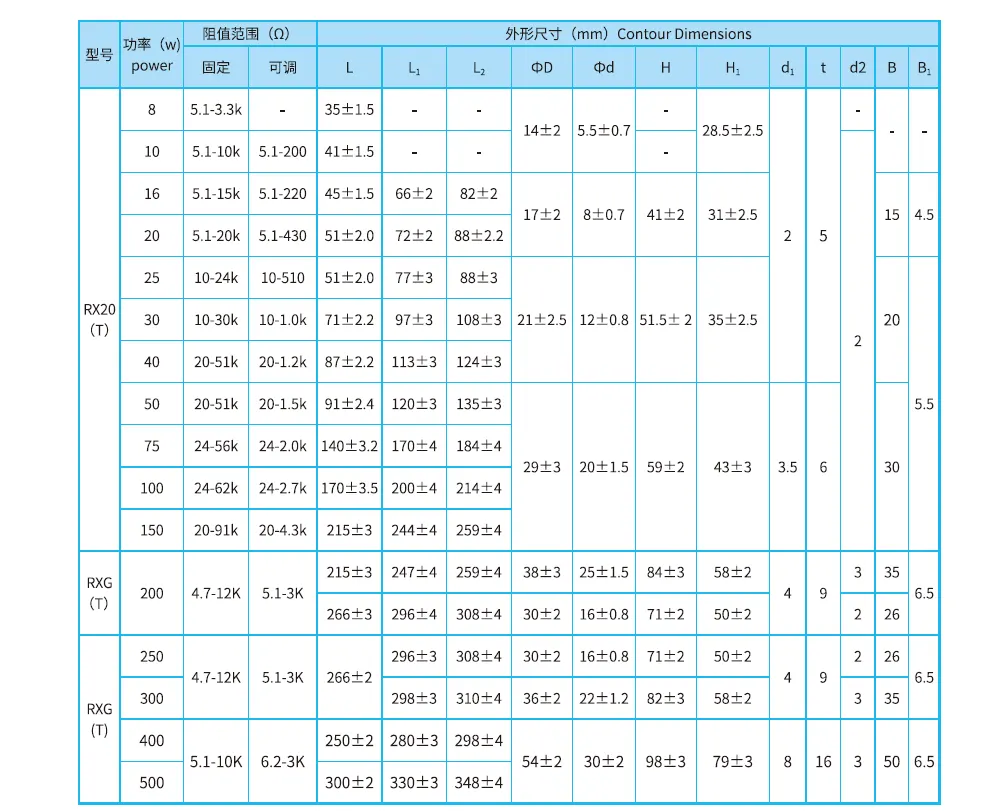

図面と寸法

Vitreous Enamel Resistor

梱包と発送

RST Electric は、すべてのガラス質ホーロー抵抗器の安全な配送を保証します。

● 個別包装: エナメルコーティングへの機械的損傷を防ぐため、各抵抗器は帯電防止気泡フィルムで包まれ、個別の箱に入れられています。

● バルク梱包: 大量注文の場合、抵抗器は輸送中の接触を防ぐため、発泡仕切りを備えた段ボール箱にしっかりと梱包されます。

●リード線の保護:端子リード線は曲がりや損傷を防ぐためにフォームスリーブで保護されています。

●調整可能なタップ保護：RXGシリーズの場合、移動中の動きを防ぐために調整可能なタップが固定されています。

● 文書: 梱包リストと検査証明書は各荷物に同梱されます。

● 輸送オプション: 少量の場合は速達便 (DHL/FedEx/UPS)、中量の場合は航空便、大量の注文の場合は船便をご利用いただけます。

すべてのユニットは梱包前に 100% 電気テストを受け、指定された抵抗値と絶縁耐力要件を満たしていることを確認します。

Vitreous Enamel Resistor

なぜRSTエレクトリックを選ぶのですか？

工場直販、ホーローのスペシャリスト

● 当社は中国に拠点を置き、10年以上にわたりガラス質ホーロー抵抗器の生産を専門とする認定メーカーです。

● セラミックコアの調達、ワイヤの巻線、エナメルコーティング、テストを完全に社内で管理し、一貫した品質を保証します。

● すべてのエナメル被覆抵抗器の工場直接価格設定により、透明性のあるコスト構造と中間業者の存在がなくなりました。

プロフェッショナルな製造と品質保証

●ISO9001認証取得施設で巻線・ホーロー専用の生産ラインを備えています。

● すべてのユニットに対して 100% 電気検査 (抵抗、誘電、絶縁) が実施されています。

●社内熱衝撃試験によりエナメルの密着性と耐久性を検証。

● 過酷な環境向けの高信頼性抵抗器アプリケーションを専門とする経験豊富なエンジニアリングチーム。

グローバルな経験、信頼できるサプライヤー

● 世界中の電源メーカー、モータードライブ会社、産業機器メーカーへの実績のあるサプライヤーです。

●ドイツ、アメリカ、日本、韓国、イタリアなど40カ国以上への輸出実績。

● 耐湿性と長期安定性が必要な用途における深い専門知識。

無限のカスタマイズ

● 定格電力: 8W ～ 500W (カスタム構成ではさらに高い値も利用可能)。

●抵抗値：0.1Ω～91kΩ（特別値あり）。

●構成：固定（RX20）または可動タップ付き調整可能（RXG）。

●公差: ±5%、±10% (カスタム公差が利用可能)。

● 終端スタイル: リード線 / はんだラグ / カスタムブラケット。

● 取り付けオプション: スルーホール / ブラケット付きシャーシ取り付け。

信頼性の高い配送と生涯サポート

● 標準リードタイム: 標準定格の場合は 10 ～ 20 営業日。カスタム構成の場合は 20 ～ 30 日かかります。

● 包括的な文書: テストレポート、材料認証。

● 18 か月保証 (リモートトラブルシューティングとスペアパーツの発送付き)。

● 電源、ドライブ、テスト装置との統合に関する技術サポートを利用できます。
