電力巻線抵抗器

RST Electricは、要求の厳しい電力アプリケーション向けに設計された高性能の電力巻線抵抗器を提供します。シリコンコーティングを施した高純度セラミックチューブに精密に巻かれた素子を備えたこの巻線抵抗器は、優れた安定性、高温動作、固有の非誘導特性を実現します。電力定格は50W～10kW、抵抗範囲は0.1Ω～10kΩで、電源、モータードライブ、医療機器、再生可能エネルギーシステムに最適です。 ±50 ppm/°C ～ ±350 ppm/°C の TCR オプションを備えた ±1% および ±5% の許容差で利用可能なこの高出力巻線抵抗器は、連続負荷アプリケーションとパルス負荷アプリケーションの両方で信頼性の高い性能を保証します。

お問い合わせを送信

製品説明

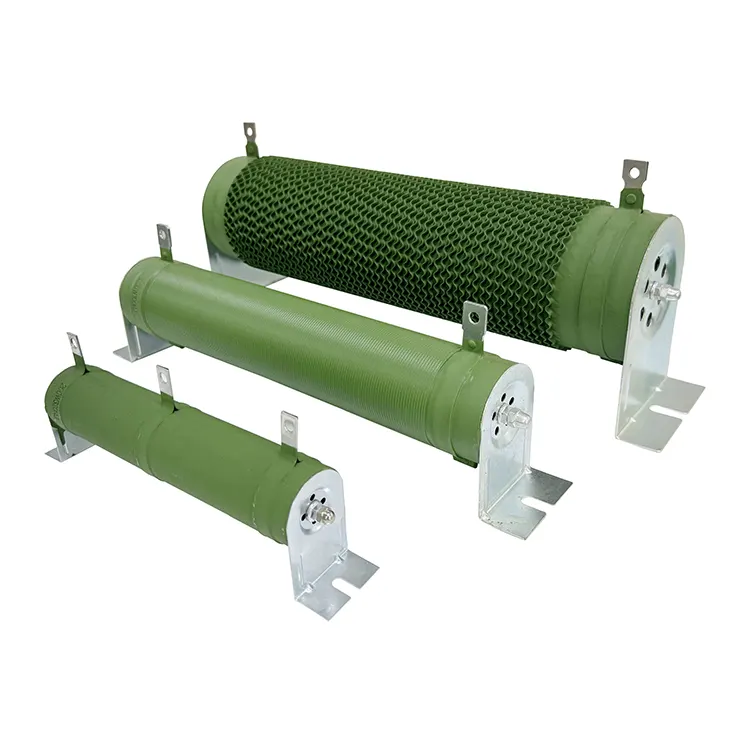

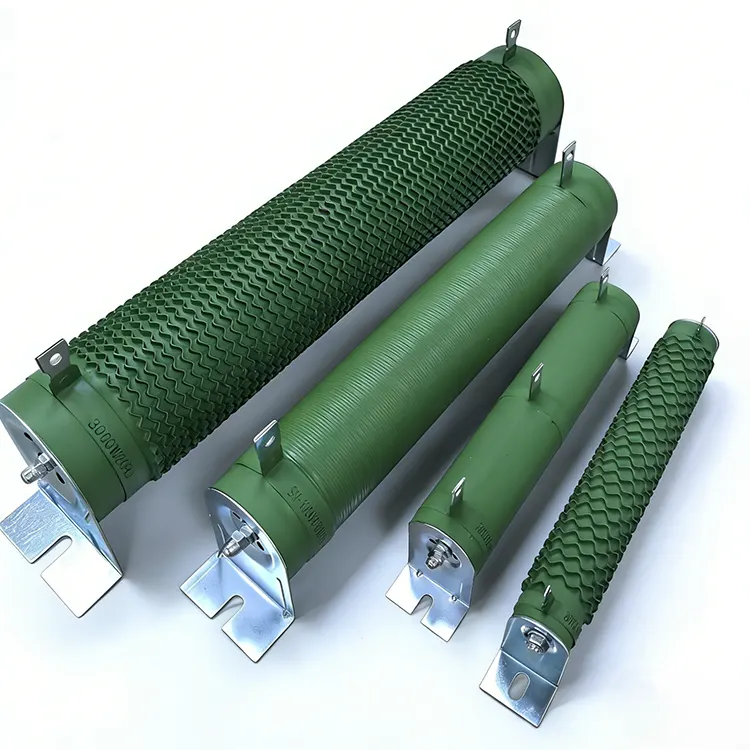

RST Electric のパワー巻線抵抗器は、伝統的な管状構造と最新の材料を組み合わせて、産業用および商用電源システム向けの多用途で信頼性の高いコンポーネントを作成します。この管状巻線抵抗器の核となるのは、優れた熱伝導性、機械的強度、電気絶縁特性から選ばれた高純度セラミック管の周りに巻かれた精密抵抗線です。

この素子は、優れた放熱性を維持しながら、湿気、熱衝撃、環境汚染物質に対する耐性を提供する高温シリコンコーティングで保護されています。この構造により、AC 3kV で 5 秒間絶縁耐力をテストし、最大 +200°C の表面温度で連続動作できる電力巻線抵抗器が実現します。巻線パターンはインダクタンスを最小限に抑えるように最適化されており、この製品は高速応答と低位相シフトが要求される AC およびパルス回路に適しています。

ユニットあたりの電力定格が 50W から 10kW に及ぶこの高出力巻線抵抗器は、電源のスナバ回路からモータドライブのダイナミックブレーキ、テスト装置の負荷バンクに至るまで、幅広いアプリケーションに対してコスト効率の高いソリューションとして機能します。

中国の信頼できる巻線抵抗器メーカーである RST Electric は、10 年以上にわたる抵抗器エンジニアリングの専門知識と厳格な品質管理を組み合わせて、現代のパワーエレクトロニクスの厳しい要件を満たすコンポーネントを提供しています。

技術仕様

モデル	HPRシリーズ
定格電力	50W～10,000W（10kW）
抵抗範囲	0.1Ω～10kΩ
許容範囲	±1％、±5％（標準）
温度係数 (TCR)	±50 ppm/℃ ～ ±350 ppm/℃ (値により選択)
コーティング材	高温シリコーン
絶縁耐力	AC 3kV、50Hz 5秒間
使用温度	-55℃～+200℃（表面）
絶縁抵抗	≥ 100MΩ @ 500V DC
インダクタンス	低インダクタンス設計 (無誘導巻線はオプション)
芯材	高純度セラミックチューブ
取り付け	スルーホール / ブラケットマウント
コンプライアンス	RoHS、CE

製品の特徴

1.精密巻線構造 – 高純度セラミックチューブに巻かれた高安定抵抗線により、正確な抵抗値と優れた長期安定性が保証されます。

2.高温シリコンコーティング – 保護コーティングは+200°Cまでの連続動作に耐え、湿気、熱衝撃、環境汚染物質に対する耐性を提供します。

3.固有の非誘導設計 – 最適化された巻線パターンによりインダクタンスが最小限に抑えられ、これらの抵抗器は重大な位相シフトなしに AC およびパルス回路に適しています。

4.幅広い電力範囲 – ユニットあたり 50W ～ 10kW で、低電力スナバから高電力負荷バンクまでのさまざまなアプリケーションをカバーします。

5.Excellent Dielectric Strength – Tested to AC 3kV for 5 seconds, ensuring safe operation in high-voltage circuits .

6.機械的および環境的耐性 - 振動、熱サイクル、および過酷な産業環境に耐える堅牢な構造。

7.柔軟な終端オプション – 既存の設計に簡単に統合できるよう、さまざまなリードスタイルと取り付けブラケットが利用可能です。

8.低 TCR オプション – 最小限の抵抗ドリフトを必要とする精密アプリケーションに、±50 ppm/°C という低い温度係数が利用可能です。

9.カスタム構成 – OEM 要件を満たすために特別な抵抗値、公差、機械的変更が可能です。

10.費用対効果の高い電力処理 – 複雑な液体冷却や巨大なヒートシンクを使用せずに、高電力放散のための経済的なソリューションを提供します。

製品の用途

応用	申請内容	説明
電源とインバータ	スナバ回路	スイッチング電源やインバータの過渡エネルギーを吸収します。
	ブリーダー抵抗器	パワーダウン後にフィルタコンデンサを安全に放電します。
	プリチャージ回路	DC リンクの電源投入時の突入電流を制限します。
モータードライブとブレーキ	動的制動抵抗器	減速時にモーターからの回生エネルギーを消費します。
	モーターテスト用のロードバンク	モータードライブ開発中の機械的負荷をシミュレーションします。
	ソフトスタート抵抗器	大型 AC モーターの始動電流を制限します。
医療および分析機器	X線電源	医用画像システム用の高電圧ブリーダーおよび負荷抵抗器。
	MRI 勾配増幅器	電流検出および負荷シミュレーション用の高精度抵抗器。
	分析機器	実験室試験装置の安定した基準荷重。
エネルギーと再生可能エネルギー	風力タービンコンバータ	ピッチ制御および非常停止システム用の制動抵抗器。
	ソーラーインバーターの放電	太陽光発電インバータの DC リンク放電用ブリーダー抵抗。
	バッテリー試験装置	産業用電池の充放電サイクル試験用負荷抵抗器。
テストと測定	ダミーロード	機器のテストおよび校正中に電気負荷をシミュレートします。
	電流検出シャント	電流測定アプリケーション向けの高精度低オーム抵抗器。
	高電圧ディバイダー	HV 測定システム用の分圧器ネットワーク。
産業用制御	溶接設備	溶接電源用の電流制限およびスナバ抵抗器。
	メッキ整流器	電気めっきシステムのテストおよび安定化用の負荷抵抗器。
	HVAC ドライブ	大型ファンおよびポンプ可変周波数ドライブ用の制動抵抗器。

図面と寸法

Power Wirewound Resistor

定格電力	D±2(mm)	L1±3(mm)	L2±3(mm)	L3±3(mm)	H1±1(mm)	B1±1(mm)	幅±1(mm)	d±1(mm)	重量(g)
50W	28	101	122	142	65	6.4	8	4.5	130
80W	28	151	172	195	65	6.4	8	4.5	210
100W	28	181	200	220	65	6.4	8	4.5	220
150W	28	226	245	267	65	6.4	8	4.5	260
200W	28	278	300	320	65	6.4	8	4.5	300
300W	40	267	306	342	90	8.00	10	6	560
400W	40	330	369	405	90	8.00	10	6	660
500W	50	330	347	363	103	7.00	10	6	870
700W	50	330	347	363	103	7.00	10	6	870
800W	60	330	354	380	120	8.4	15	6.5	2130
1000W	60	430	454	480	120	8.4	15	6.5	1800
1500W	60	430	454	480	120	8.4	15	6.5	1800
2000W	70	430	449	490	133	9.00	15	6.5	2400
3000W	80	430	453	490	150	9.00	15	6.5	2800
3500W	90	430	460	490	153	9.00	15	6.5	3200
4000W	100	430	470	490	157	9.00	15	6.5	3700
5000W	100	500	540	560	157	9.00	15	6.5	4000
6000W	100	600	640	660	157	9.00	15	6.5	4200
10000W	150	600	626	690	270	10.20	15	10	13500
15000W	150	660	686	750	270	10.20	15	10	15000
18500W	150	1000	1026	1090	270	10.20	15	10	22500

梱包と発送

Power Wirewound Resistor

よくある質問

質問: あなたの会社の主な利点は何ですか?

回答: 当社は中国の現地の正規メーカーです。当社は、管状巻線コンポーネントの分野に特化し、10 年以上にわたり電力巻線抵抗器の研究と製造に専念してきました。当社は取引仲介者ではありません。セラミックコアの調達から巻線、コーティング、検査までの全工程を自社で完全にコントロールすることが可能です。これにより品質が安定するだけでなく、中間环节も解消されます。明瞭な工場直販価格を実現し、高品質と低コストを両立させます。

質問: 生産能力と品質検査にはどのような保証がありますか?

回答: 当社は ISO 9001 認証工場と精密巻線の専門設備を備えています。当社の生産プロセスは標準化されており、厳密に管理されています。各電力線巻線抵抗器は工場から出荷される前に、100% の電気テストが完了しています。熱画像検証と組み合わせることで、ホットスポットのない均一な熱放散が保証されます。同時に、当社には高電力抵抗器のさまざまな業界のアプリケーションに特化した専門のエンジニアリングチームがあり、製品の互換性を正確に制御しています。

質問: あなたの会社は主にどのような業界にサービスを提供していますか?

回答: 当社は世界的な供給経験が豊富で、世界的な電源、モータードライブ、医療機器企業にとって信頼できるサプライヤーです。当社の製品はドイツ、米国、日本、韓国、イタリアを含む 40 か国に輸出されています。当社はパワーエレクトロニクス、再生可能エネルギー、産業オートメーションの分野で豊富な経験を持ち、さまざまな業界の顧客の中核的なニーズに正確に応えることができます。

質問: 御社は電力用巻線抵抗器のカスタマイズサービスを提供していますか?

回答: 当社は、さまざまな業界の個別のニーズを満たすための包括的なカスタマイズサービスを提供しています。電力巻線抵抗器のカスタマイズ可能なパラメータには、50W ～ 10kW の電力 (必要に応じてアップグレード可能)、0.1Ω ～ 10kΩ の抵抗値 (特殊な抵抗値をサポート)、許容差、温度係数、コーティングの種類、配線方法が含まれます。さらに、高速スイッチングのシナリオに適した、インダクタンスのない巻線設計も提供できます。

質問: 製品の納期とアフター保証は何ですか?

回答: 納期は製品の仕様によって異なります。標準モデルの納期は 10 ～ 20 営業日ですが、カスタマイズモデルの納期は 20 ～ 30 営業日かかります。製品の各バッチには完全な技術文書が付属しています。 18ヶ月の保証サービスを提供しております。保証期間中は、遠隔故障診断とスペアパーツの配送をご提供いたします。当社の専門チームは、電源、ドライバー、その他の機器の統合技術サポートも提供し、プロセス全体を通じてお客様を完全に保護します。
