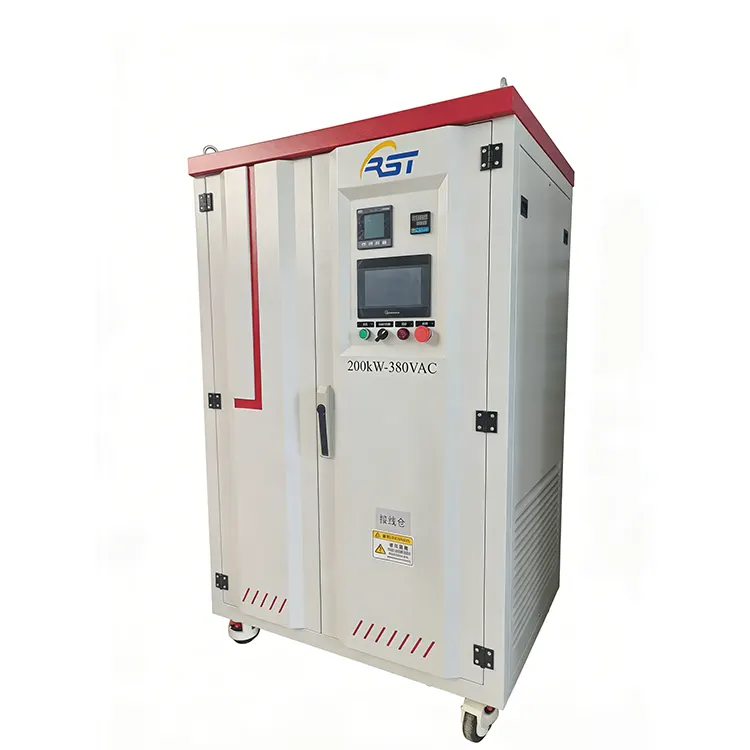

RST Electric の 200kW AC 抵抗負荷バンクは、中規模の電力検証タスク向けに調整された多用途のテスト ソリューションです。 50/60Hzの400V ACシステムに適したこの200kw抵抗負荷バンクは、最小ステップ1kWの段階的負荷制御を備えており、ディーゼル/ガス発電機、UPSシステム、太陽光発電インバータの実際の電気負荷の正確なシミュレーションを可能にします。そのモジュラー設計によりメンテナンスが簡素化され、トップブランドのコンポーネント（シュナイダーコンタクタ、産業用グレードのPLC）の統合により長期使用が保証されます。信頼性。

このユニットには、電圧、電流、電力、周波数をリアルタイムにクラス 0.5 で正確に表示するための CET PMC シリーズ多機能メーターが含まれています。PC ソフトウェアまたは Modbus-RTU (RS485) を介したオプションのリモート コントロールを使用して、自動テスト環境にシームレスに適応します。このロード バンクは、データ センター、太陽光発電施設、産業プラントのいずれに導入される場合でも、重要な電力テストに必要な精度と耐久性を提供します。

技術仕様

製品の特徴

柔軟かつ高分解能な負荷制御

1kW の最小ステップにより、無負荷から 200kW の全負荷まで正確なシミュレーションが可能になり、小型バッテリ充電器から大型発電機セットまでのさまざまなテスト要件をサポートします。

高速応答とダイナミックシミュレーション

高速負荷ステップ変更 (電気的に操作および保持されるコンタクタ) により、突然負荷除去テストや過渡応答解析など、実際の負荷状態の動的なシミュレーションが可能になります。

3. 高品質で長寿命のコンポーネント

世界的に有名なブランドのコンポーネントを使用: Schneider/ABB コンタクタ、産業グレード PLC、および自社開発のニッケルクロム合金抵抗素子 (ステンレス鋼シース、3 年保証)。

メンテナンスが容易なモジュール構造

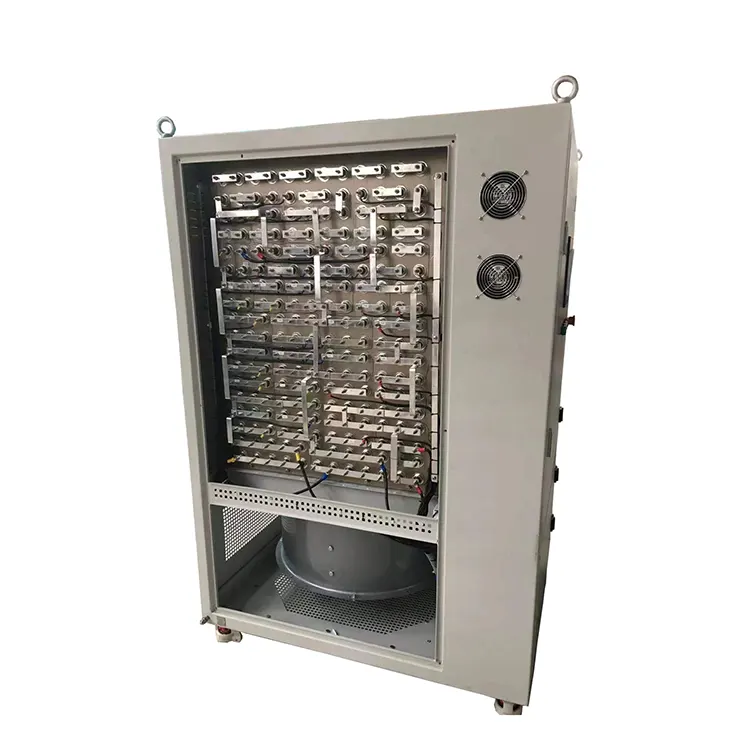

抵抗素子は簡単にアクセスできるスライド式トレイに取り付けられています。モジュラー設計により、メンテナンスが簡素化され、ダウンタイムが削減され、総所有コストが削減されます。

HMIタッチスクリーン付きプログラマブルPLC

標準:デジタルメーター付きプッシュボタンパネル;

オプション: カスタマイズされた自動テスト シーケンスを可能にするプログラマブル ロジック コントローラー (PLC) を備えた 7 インチ カラー タッチスクリーン HMI。ユーザーは、完全に自動化された発電機の検証のために、負荷プロファイル (期間を伴う複数のステップ) を事前設定できます。

6. 総合的な安全保護

自動負荷遮断による過熱監視、負荷インターロックによるファン故障検出、各負荷ステップの分岐回路ヒューズ (分岐ごとに最大 50kW)、緊急停止ボタン、敏感な電子機器への熱による損傷を防ぐための独立した制御/温度コンパートメント。

製品の用途

発電機のテスト (ディーゼルおよびガス)

200kw 抵抗負荷バンクは、試運転、負荷証明テスト、定期的な信頼性試験、および最小限の負荷調整によるエンジンの「ウェットスタッキング」（未燃燃料の蓄積）の防止に最適です。非常用待機電源システムの NFPA 110 規格に適合しています。

UPSシステム（無停電電源装置）

データセンター、病院、重要インフラ施設における三相 UPS ユニットのパフォーマンス、実行時間 (バッテリ放電テスト)、効率を検証します。

太陽光発電および再生可能エネルギー用インバータ

制御された抵抗負荷の下でグリッド接続およびオフグリッドのインバーターをテストし、電力出力、熱性能、およびグリッドのコンプライアンスを検証します。

エネルギー貯蔵システム (ESS)

充放電サイクルテストやシステム検証など、ESS アプリケーションにおけるバッテリーとインバーターの性能を評価します。

産業用電源および PDU

製造環境、自動車工場、航空宇宙施設における AC 電源と配電ユニット (PDU) の信頼性を確保します。

制御および通信オプション

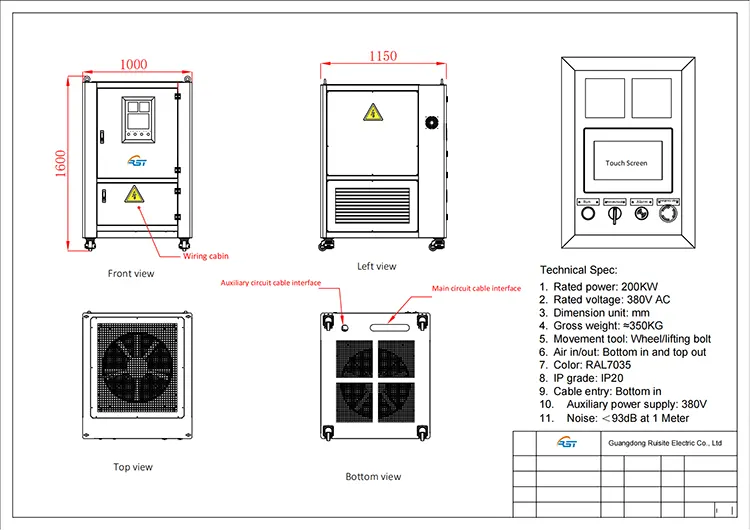

図面と寸法

梱包と発送

RST Electric は、200kW の抵抗負荷バンクごとに安全かつタイムリーな配送を保証します。

保護梱包 – 工業用グレードの帯電防止性と防湿性を備えたフィルム包装。耐久性の高いユニット用に、強化合板ケースを備えたカスタマイズされた高密度フォームクッションに入れられます。

構造固定 – 内部ブレーシングと衝撃吸収パッドにより、輸送中のコンポーネントのずれや振動による損傷を防ぎます。

端子とコントロール パネルの保護 – 端子カバーはシュリンク キャップで密閉され、コントロール パネルはバブル フィルムで包まれ、コーナー プロテクターが埃、湿気、衝撃を防ぎます。

文書 – 梱包リスト、工場テストレポート、抵抗測定証明書、サーマルスイッチ/NTC データシート、配線図、設置マニュアルが含まれます。

運送オプション –
サンプルユニットの場合は速達宅配便（DHL/FedEx/UPS）。
小規模から中規模のバッチの航空貨物。
大量注文用の海上輸送（20フィート/40フィートコンテナ）。木製パレットとフォークリフト取り扱い用のストラップが付属します。

税関とコンプライアンス – 国際配送用の ISPM-15 に準拠した輸出標準燻蒸合板ケース。

RST Electricを選ぶ理由?

RST Electric は、大容量負荷テストが連続使用の信頼性を満たしている場合に実現します。

工場直販の抵抗負荷バンクのスペシャリスト

中国に拠点を置く認定メーカーで、発電機、UPS、バッテリーのテスト用の高出力抵抗負荷バンク（1kW～500kW+）を専門としています。

社内での要素の巻取り、溶接、組み立て、熱校正 - 1 つの屋根の下で完全な品質管理を行います。

透明な構造による工場直販の価格設定で、中間業者や隠れたコストはありません。

プロフェッショナルな品質保証

ISO 9001:2015 認定施設には、重量負荷バンク専用の生産ラインが備えられています。

出荷前に 100% テスト:

段階的/連続電力負荷テスト (0 → 25% → 50% → 75% → 100%)

絶縁抵抗・高耐電圧

ファンインターロック & 熱保護 (過熱カットオフ)

制御インターフェースの検証（リモート/ローカル、PLC、PC）

エンジニアリング チームは、熱シミュレーション、エアフロー設計、負荷ステップ精度校正の経験があります。

グローバルな経験、信頼で​​きるパートナー

発電機メーカー、UPS インテグレーター、データセンター、造船所、電力会社への実績のあるサプライヤーです。

ドイツ、米国、日本、オーストラリア、UAE を含む 40 か国以上に輸出されています。

国際試験規格に対する深い理解:

IEC 60146、IEC 61000（EMC）

UL 508A（産業用制御パネル）

NEMA ICS 10、GB/T 13675

200kWモデルの無限のカスタマイズ

信頼性の高い配送と生涯サポート

リードタイム：

標準 200kW 構成: 15～20 日

フルカスタム（PLC、タッチスクリーン、データロギング）: 25～35 日

標準 18 か月保証、延長オプションも利用可能 (最大 36 か月)

生涯サポートには次のものが含まれます。

リモートでのトラブルシューティングとファームウェアのアップデート

ロードバンク校正サービス（年次再認定）

スペアパーツ (発熱体、ファン、コンタクター) を 10 年以上在庫

ロードバンクのサイジング、ステップ解決計画、発電機/UPS テスト手順の設計に関する無料の技術コンサルティング
