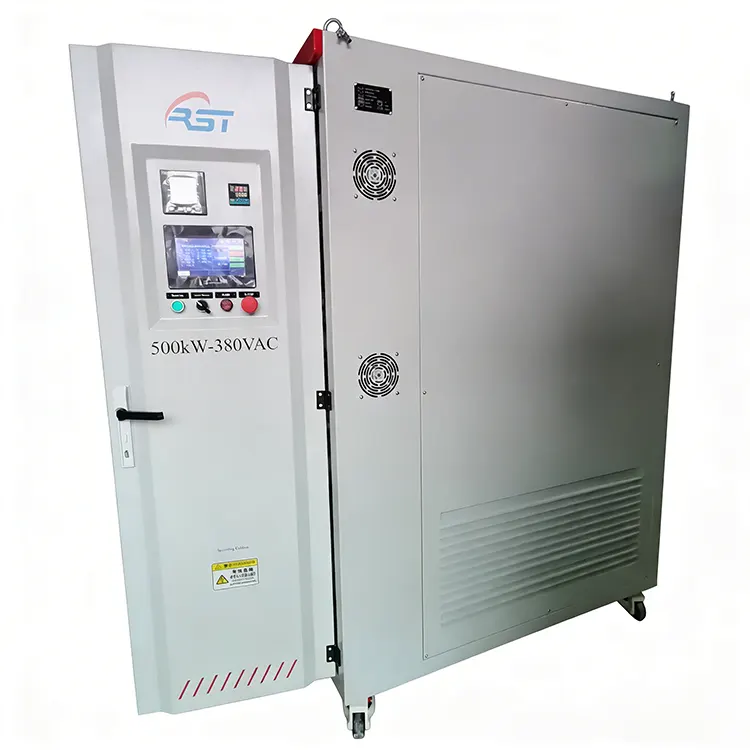

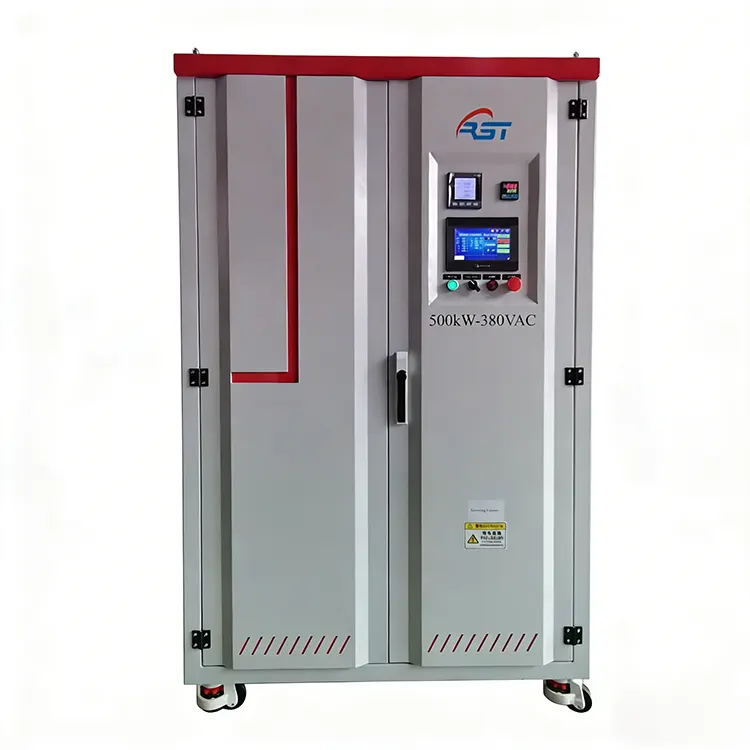

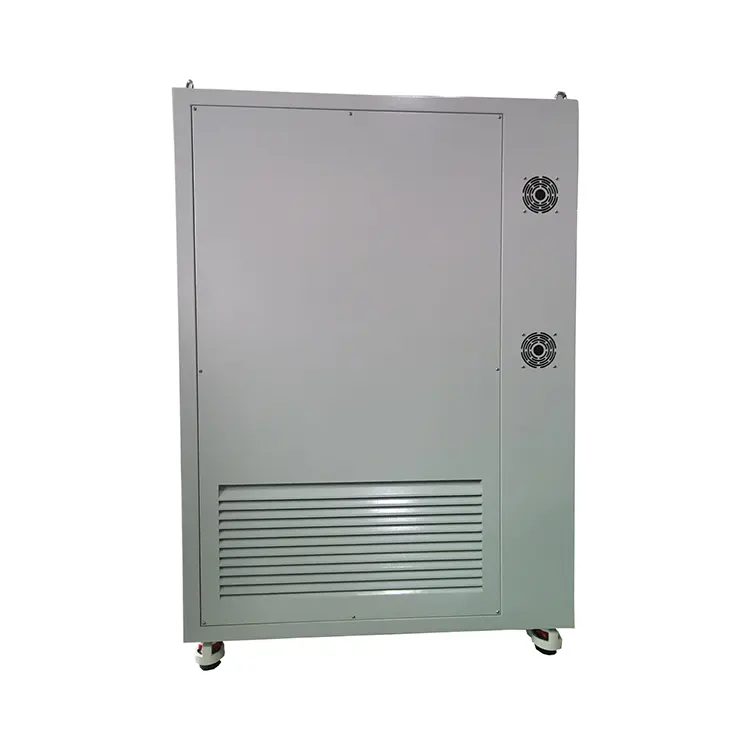

500KW 380V AC ロードバンク

RST Electric の 500kW AC 抵抗負荷バンクは、高出力試験技術の最前線を代表します。 380V AC (50/60Hz) で動作するこの 500kW 380V AC ロード バンクは、最小ステップ負荷 5kW のモジュラー抵抗バンク アーキテクチャを採用しており、実際の電気負荷のきめ細かなシミュレーションが可能です。このユニットには、電圧 (L-N/L-L)、電流、有効/無効/皮相電力、力率、周波数、累積エネルギーをすべて鮮やかな 7 インチ HMI タッチスクリーンに表示する高精度 CET PMC シリーズ電力計が装備されています。過酷な環境に耐えるように設計されたシャーシは、多段階の防食コーティングが施された厚手の冷間圧延鋼板で製造されています。強制空冷システムは、独立した熱センサーを備えた可変速ファンを利用し、リアルタイムの負荷要求に基づいてエアフローを自動的に調整して、効率を最大化し、音響ノイズを最小限に抑えます。自動テストの場合、ロード バンクは RS485/Modbus-RTU、イーサネット/IP、または PC ベースのソフトウェアを介したリモート操作をサポートし、既存の SCADA システムまたはカスタム テスト プロトコルへのシームレスな統合を可能にします。 15 年を超える専門的な製造経験を持つ RST Electric は、出荷前にすべてのユニットが徹底的な工場受け入れテスト (FAT) を受け、校正済みのテストレポートが添付されていることを保証します。

1.超微細な負荷分解能 - 5kWステップ増分により、ガバナおよびAVRテストに重要な負荷変動の正確なシミュレーションが可能になります。

2.インテリジェントな熱管理 - PID 制御のファンが最適な抵抗温度を維持し、耐用年数を延ばし、音響ノイズを低減します。

3.包括的な安全アーキテクチャ - 独立したセンサーを備えたデュアルステージ過熱保護。欠相および電圧不平衡の検出。

4.インダストリー4.0対応 - 標準イーサネット/Modbus TCPインターフェイスにより、リモート監視とプラントオートメーションシステムとの統合が可能になります。

5.ユーザー中心の HMI - グラフィカルな負荷プロファイル、リアルタイムのトレンド、ワンタッチ テスト プリセットを備えた直感的な 7 インチ タッチスクリーン。

6.並列動作機能 - マスター/スレーブモードにより、複雑な外部制御を必要とせずに、複数のユニットを組み合わせてマルチメガワットのテストを行うことができます。

7.高耐久の可動性 - 4方向のフォークリフトポケットとリフティングラグを備えた強化シャーシは、現場の移動を容易にするように設計されています。

技術仕様

500KW 380V AC 負荷バンクのアプリケーション シナリオ

● 火力発電所およびガス発電所 - 最大 500kW の蒸気タービン、ガスタービン、ディーゼル発電機の試運転および日常的な負荷テスト。

● ハイパースケール データ センター - ピーク負荷条件下でのマルチ MW UPS システム、バックアップ発電機、および配電ユニット (PDU) を検証します。

● 再生可能エネルギーパーク - 実用規模の太陽光インバーター、風力タービンコンバーター、バッテリーエネルギー貯蔵システム (BESS) を最大定格電力でテストします。

● 重工業 - 大型誘導モーター、可変周波数ドライブ (VFD)、およびプラントの電力インフラストラクチャの負荷テスト。

● オフショアおよび海洋 - プラットフォーム発電機のテスト、船上の電力システムの検証、掘削リグの電気機器に適しています。

● 研究および認証ラボ - 製品開発、型式試験、グリッドコード準拠検証のための正確な抵抗負荷を提供します。

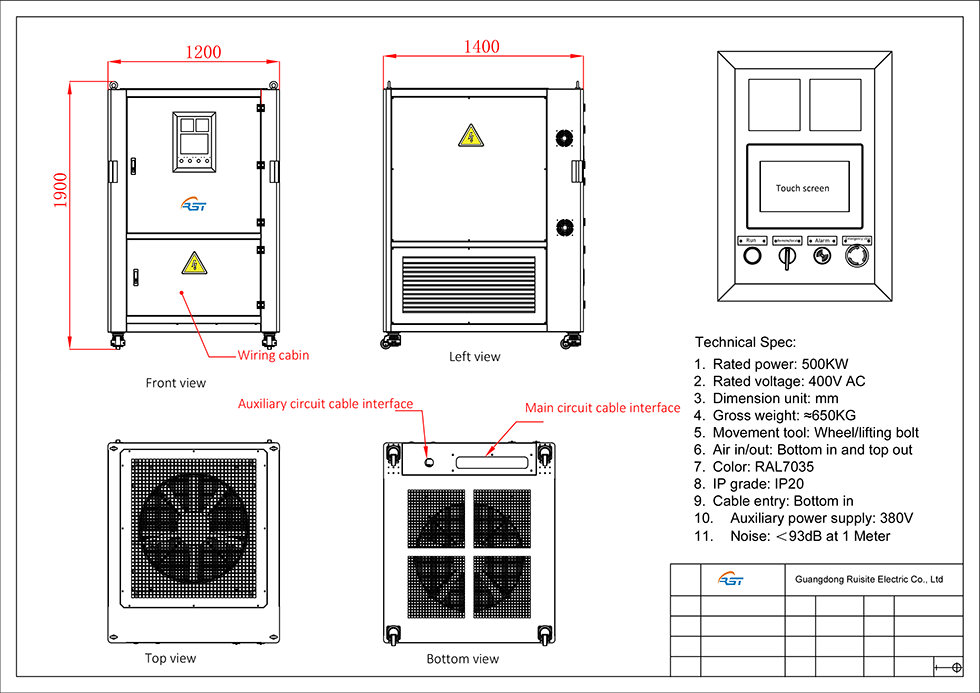

図面と寸法

梱包と発送

RST Electric は、すべての 500kW 380V AC ロード バンクの輸出に対して厳格な梱包プロトコルを採用しています。各ユニットはまず湿気から保護するために VCI (蒸気腐食防止剤) フィルムで包まれ、次に複数層の工業用ストレッチラップで包まれます。頑丈なスチール製のストラップで荷物を強化輸出パレットに固定し、アセンブリ全体は ISPM 15 規格に準拠した特注の燻蒸処理を施していない合板の箱に入れられています。航空貨物の場合、取り扱い状況を監視するための衝撃インジケーターと傾斜インジケーターを提供します。すべての出荷には、梱包リスト、商業送り状、原産地証明書、工場テストレポートなどの包括的な文書が含まれています。当社は世界的な運送業者と協力して、FCL、LCL、航空便、宅配便などの柔軟な配送オプションを提供し、お客様の機器が時間どおりに完璧な状態で到着することを保証します。

信頼性とパワーの融合において、RST Electric はその道をリードします。

信頼性と高電力需要が衝突する場合、RST Electric は常に業界の最前線に立ち、高品質の 500KW 380V AC ロード バンクを提供します。当社は中国の正規メーカーです。製品の設計、部品の調達、生産製造、品質管理に至るまで、すべての段階が当社によって厳密に管理されています。これにより、安定した製品品質が保証され、中間リンクが節約され、隠れた料金なしで工場直接供給価格を享受でき、より高い調達コストパフォーマンスを実現します。

開発の歴史

2008 年以来、当社は高出力ロードボックスの研究と製造に専念してきました。当社は、総面積 7,000 平方メートルを超える ISO 9001 認証工場を有し、自動組立ラインを備えています。当社の生産効率と品質管理能力は常に業界の最前線にあります。当社には専門的な社内研究開発チームがあり、熱管理技術と制御ソフトウェアの革新とアップグレードに常に焦点を当てており、さまざまな業界のハイエンドのテスト要件を満たすために製品のパフォーマンスを継続的に最適化しています。各ロード ボックスが工場から出荷される前に、校正機器を使用して 100% 全負荷エージング テストが完了し、出荷後に製品が安定して動作できることを確認し、品質リスクを排除します。

製品市場

長年にわたり、当社は世界 50 か国以上のお客様にとって信頼されるサプライヤーとなり、米国、ドイツ、アラブ首長国連邦、シンガポール、オーストラリアなどの地域に顧客がいます。当社は、発電、データセンター、再生可能エネルギー、重工業などの分野で幅広い業界経験を蓄積してきました。同様の高出力プロジェクトに関する顧客の事例や参考資料が必要な場合は、いつでも提供できます。包括的なカスタマイズサービスを提供します。電圧オプションには、380V、400V、415V、480V、690V があります。降圧トランスと組み合わせることで、11kVの電圧要件も実現できます。筐体保護等級には屋内タイプIP23、屋外タイプIP54、船舶用IP56があります。制御方法は高度な PLC、ワイヤレス リモート コントロール、モバイル APP 制御にアップグレードでき、SCADA 統合によりカスタマイズすることもできます。計測方式は、ベーシックタイプ、電力品質アナライザ、多点温度監視など、ご要望に応じて選択可能です。

アフターサービスについて

納期とアフターセールスに関して、カスタマイズされた 500KW 380V AC ロードバンクの標準納期は 20 ～ 25 営業日です。当社は、英語、スペイン語、フランス語、アラビア語などの複数の言語で完全な技術資料を提供しています。同時に、お客様のニーズに応じてオンサイトの試運転およびトレーニング サービスを提供するプロのオンサイト エンジニアを手配し、お客様の調達と使用のプロセス全体が確実に保護されるようにします。

プロジェクト事例

1. プロジェクトの背景

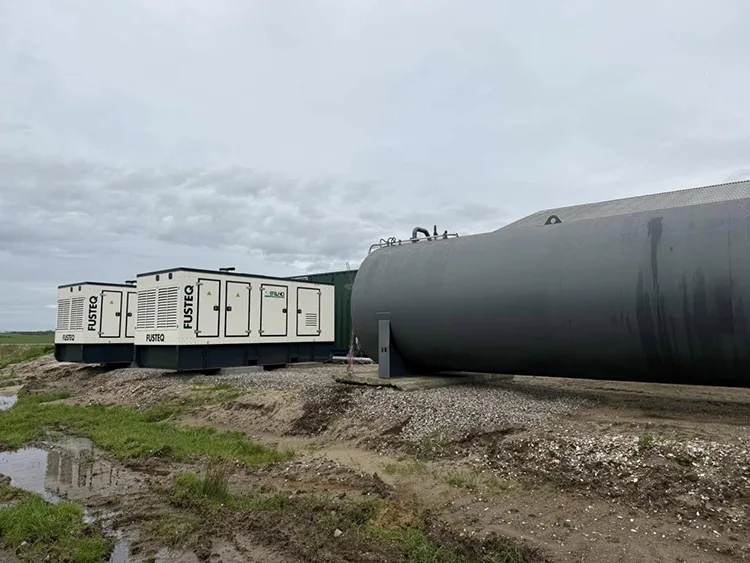

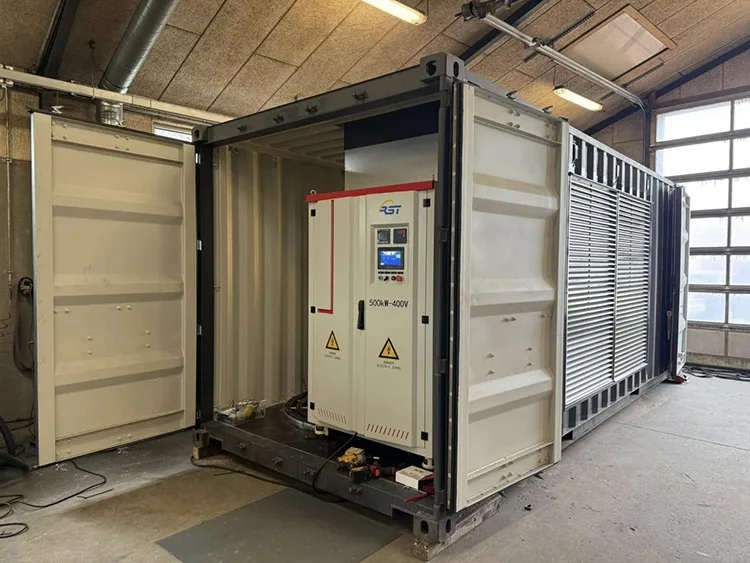

デンマークの顧客の電力エンジニアリング プロジェクトには、地元の火力発電所、データセンター、新エネルギー貯蔵施設の受け入れ検査が含まれています。 400V ディーゼル発電機、UPS、および BESS 機器の定期的な試運転および工場テスト中、従来の負荷機器は負荷調整ステップが粗く、測定精度が低く、遠隔集中制御機能がないため、長時間の全負荷連続エージング テストを完了できず、電力製品の納入とオンサイトのグリッド運用に隠れたリスクをもたらします。 RST Electric のカスタマイズされた標準 500kW 400V PF=1.0 AC 抵抗負荷バンクは、EU の現地電力試験規格に厳密に準拠しており、複数の種類の電力機器に対する顧客の全負荷検証要求を解決します。

2. 主要な技術仕様と設計上の利点

電気定格l

総定格電力：500kW、三相AC400Vスター結線、PF=1純抵抗負荷、定格動作電流722A

負荷調整：パワーギア11段、最小一段負荷25kW、抵抗許容差±5％

耐電圧：AC2500V/50Hz 1分間、故障や火花のないこと。高精度パワーメーター、表示精度：0.1V/0.1A/0.1kW/1Hz

周囲条件：動作温度：-10℃〜+55℃、結露のない最大RH≤95％日平均、設置高度≤2000m、屋内作業環境。

材質と構造の特徴

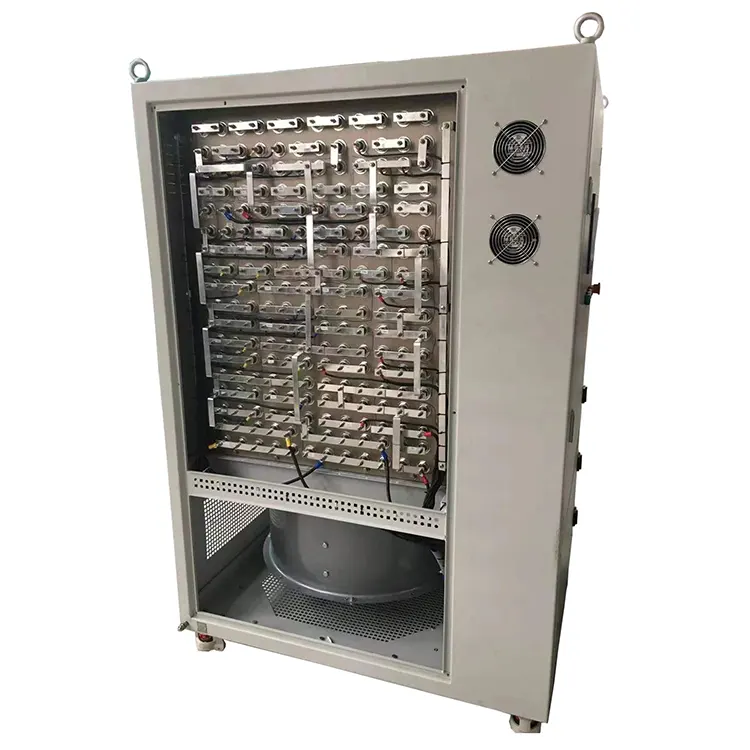

(1) 抵抗コア: 温度上昇が低く放熱性に優れた低 TCR 合金抵抗素子で、長時間の連続全負荷運転でも安定した性能を発揮します。

(2) 強制冷却システム: PID 速度調整ファンを備えたボトムイントップアウトの強制可変速空冷構造により、リアルタイムの負荷に基づいて風量を自動的に調整し、動作ノイズを低減し、装置の寿命を延ばします。

(3) 多層安全保護システム: 過負荷、過電圧、緊急停止、過熱の 4 つの主要な保護に加え、欠相および三相不平衡電圧の監視。異常な過熱が発生した場合にアラームをトリガーする独立した温度感知コンポーネント。

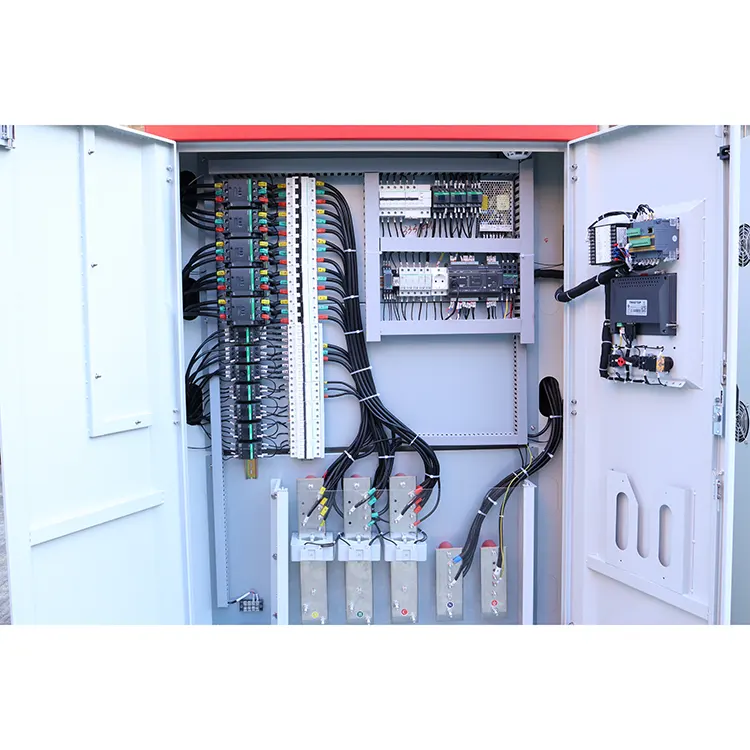

(4) キャビネット構造: 多層防食コーティングを施した頑丈な冷間圧延鋼製キャビネット、IP20/IP23 屋内保護、寸法 L1150×D1300×H1900mm、正味重量 540kg、F クラス断熱材。電源バスバー、ファン回路、リモート信号端子の分割配線レイアウトにより、現場での配線や顧客の制御盤との接続に便利です。

(5) デュアル制御モード: ローカル 7 インチ HMI タッチ スクリーン操作。リモート RS485 Modbus RTU 通信、PC および SCADA 集中自動テストをサポート。複数のユニットを組み合わせてMWレベルの複合負荷試験を行うマスタースレーブ並列機能。

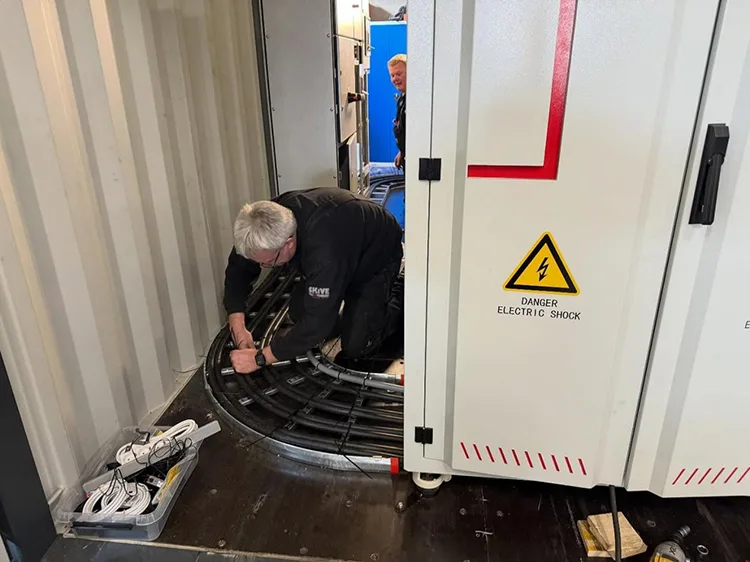

3. オンサイト設置および試運転標準

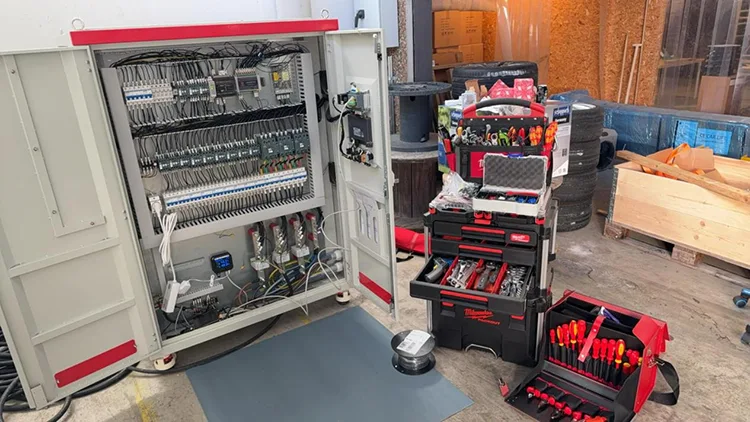

1)。設置工事は EU の電力機器設置仕様に従っています。電源ループ、ファン制御ライン、測定信号ラインの配線を別々にします。キャビネットは予約された吊り上げラグとフォークリフトの穴によって固定され、信頼性の高い PE 接地が施されています。

2)。試運転前のテストには、ファンステアリング検査、エアダクトの滑らかさチェック、絶縁抵抗テストが含まれます。すべてのデバッグ項目が FAT 工場検査に合格した場合にのみ、顧客の電源装置に正式にアクセスできます。

3)。運用ルール：空気の詰まりや異常な温度上昇を防ぐために、吸気口と排気口のフィルターを定期的に掃除してください。長時間の連続負荷試験中に可燃物が積荷キャビネットの周囲に積み重なることがありません。

4.トラブルシューティング＆アフターメンテナンスサービス

異常過熱、抵抗短絡、リモート通信障害、誤った過熱アラームなどの一般的なオンサイト障害は、公式メンテナンス マニュアルに記載されています。

定期点検基準：3～6ヶ月ごとにキャビネット内部の塵埃清掃とファンのメンテナンスを定期的に実施。定期的な絶縁検査とそれに対応する耐電圧試験には1000Vメグオームメーターを採用しています。

保証期間: オンサイトでの試運転後 12 か月、または出荷日から 18 か月 (どちらか早い方)。工場での製造上の欠陥に対する無料の修理とコンポーネントの交換。生涯にわたるスペアパーツの供給と保証後の顧客向けのグローバルなリモート技術ガイダンス、オプションのヨーロッパでのオンサイト試運転サービス。

5. プロジェクトの成果

1)。正確な段階的負荷はテストの冗長電力を完全に消費し、顧客の発電機、UPS、およびエネルギー貯蔵装置のフルサイクル全負荷検証を実現し、不完全なテストデータのリスクを排除します。

2)。インテリジェントな二重制御および多重保護設計により、安定した長時間稼働、お客様の長期にわたる実際の使用中に過熱や安全障害が発生しないことが保証されます。

3)。モジュール式の標準構造により、日常のメンテナンス作業負荷が大幅に軽減され、お客様のその後の運用とメンテナンスのコストが明らかに削減されます。

ヨーロッパの発電機、データセンター、新エネルギープロジェクト向けにカスタマイズされた高出力 500KW 380V AC ロードバンクについては、RST Electric にお問い合わせください。無料の技術提案と見積もりを入手してください。
