横型セラミック抵抗器

基本設計

RST Electric の水平セラミック抵抗器は、電力処理、信頼性、コスト効率のバランスをとった、古典的で汎用性の高いコンポーネント ファミリを代表しています。このセラミック電力抵抗器は、アキシャルリード付きの長方形のセラミックハウジングに収められており、プリント基板へのスルーホール取り付けまたはブラケットを使用したシャーシ取り付け用に設計されています。ハウジング材料である高温難燃性セラミックは、優れた熱伝導性、電気絶縁性、機械的保護を提供し、抵抗器が劣化することなく最大 +200°C の表面温度で継続的に動作することを可能にします。

内部要素技術と構造特長

SQP シリーズは、内部的に 2 つの異なる要素技術を提供しています。1 つは高パルス能力と低抵抗値 (0.1Ω まで) を必要とするアプリケーション向けの巻線構造、もう 1 つは低ノイズとより高い抵抗値 (100kΩ まで) を要求するアプリケーション向けの金属フィルム構造です。どちらのバージョンも無機シリカフィラーでカプセル化されており、熱伝達効率と湿気や振動に対する耐性を確保しています。水平（軸方向）リード構成により PCB レイアウトと自動挿入が簡素化され、平らな長方形の形状により安定した取り付けと簡単に識別できる明確なマーキングが提供されます。

品質検証と製造の専門知識

各ユニットは厳格な品質検証を受けます。はんだ付け性テストでは、260±5°C、2 秒間で >90% のカバレッジを保証します。絶縁耐力は 500VAC で 5 秒間破壊しないことが検証されています。温度係数は ≤ ±300 ppm/°C 以内に維持されます。 -55°C から +200°C までの温度サイクル (3 サイクル) により機械的完全性が確認され、定格電圧での 1000 時間の耐久テストにより長期安定性が保証されます。 5 倍または 10 倍の定格電力 (要素の種類に応じて) での過負荷テストにより、パルス能力が検証されます。中国の信頼できる横型セラミック抵抗器メーカーとして、RST Electric は 10 年以上にわたる抵抗器エンジニアリングの専門知識と精密製造を組み合わせて、現代のエレクトロニクスの厳しい要件を満たすコンポーネントを提供しています。

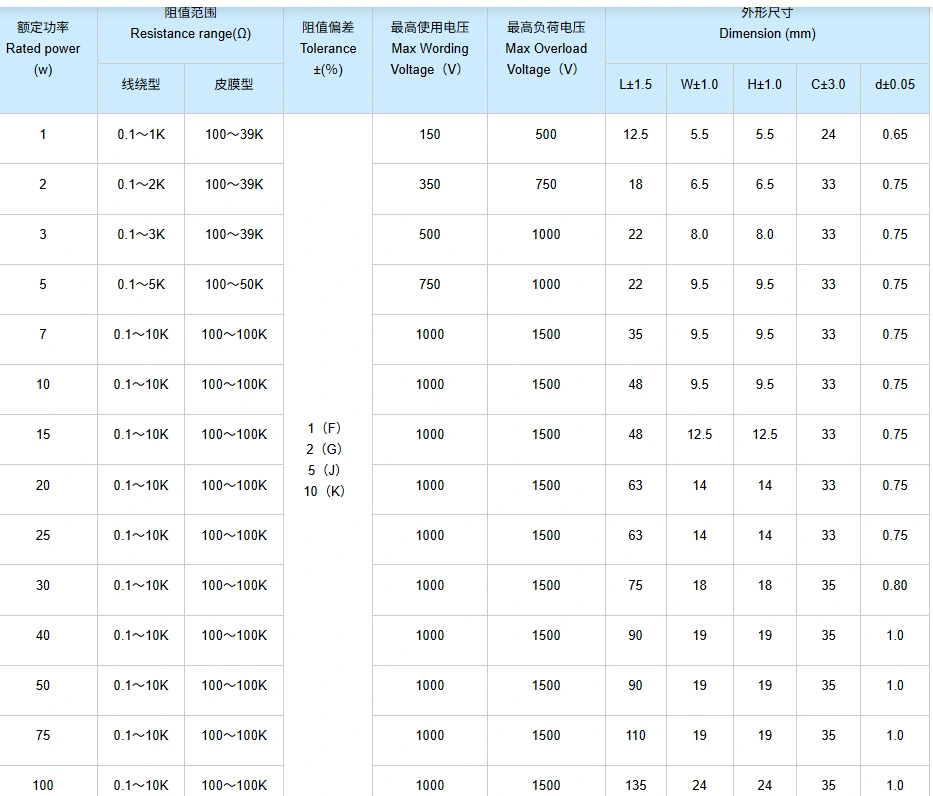

技術仕様

製品の特徴

1.広い電力範囲 – 単一シリーズで1Wから100Wまであり、小信号回路から高電力負荷までのさまざまなアプリケーションをカバーします。

2.デュアルエレメントテクノロジー – 低抵抗と高パルス能力を実現する巻線オプション。低ノイズ、高抵抗を実現する金属膜オプション。

3.難燃性セラミックハウジング – セラミックケース内に無機シリカフィラーが封入されており、優れた放熱性、電気絶縁性、機械的保護を実現します。

4.高温動作 – 安全に使用できるよう線形ディレーティングを備えた最大+200°Cの表面温度まで連続動作します。

5.精度公差 – 厳しい回路要件やコスト重視の設計に対応するために、±1% ～ ±10% で利用可能です。

6.堅牢な端子強度 – 10N 引張試験により、信頼性の高いスルーホール取り付けとはんだ接合の完全性が保証されます。

7.厳格な品質検証 – はんだ付け性、絶縁耐力、耐久性の 100% テストにより、現場での信頼性が保証されます。

8. 低い TCR – ≤ ±300 ppm/°C により、動作温度範囲全体で安定した抵抗値が保証されます。

9.優れた耐湿性 – 40°C / 95% RH で 96 時間の湿熱試験により、湿気の多い環境での性能が確認されています。

10.標準化されたフォームファクタ – 電力定格全体にわたって一貫した寸法により、PCB レイアウトと自動挿入装置のセットアップが簡素化されます。

製品の用途

図面と寸法

梱包と発送

RST Electric は、すべての横型セラミック抵抗器の安全な配送を保証します。

● バルク梱包: 抵抗器は帯電防止用ビニール袋に梱包され、リードの曲がりやセラミックの損傷を防ぐために発泡緩衝材を入れた段ボール箱に入れられます。

● リードの保護: リードはまっすぐに保たれ、エンドキャップまたはフォームストリップで保護されます。

● 文書: 梱包リストと検査証明書は各荷物に同梱されます。

● 輸送オプション: 少量の場合は速達宅配便 (DHL/FedEx/UPS)、中量の場合は航空輸送、大量の注文の場合は船便。

すべてのユニットは梱包前に 100% 電気テストと目視検査を受け、指定された抵抗値と外観基準を満たしていることを確認します。
