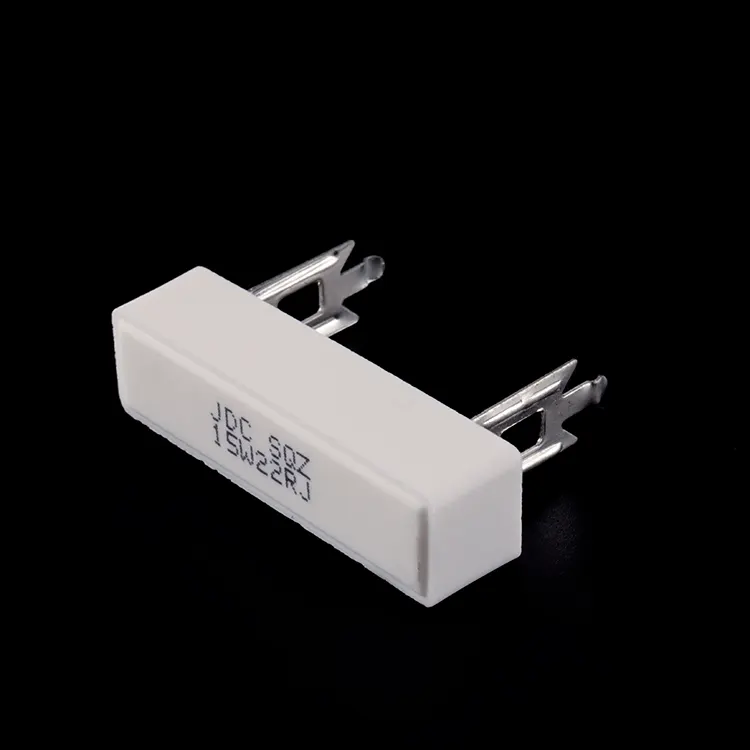

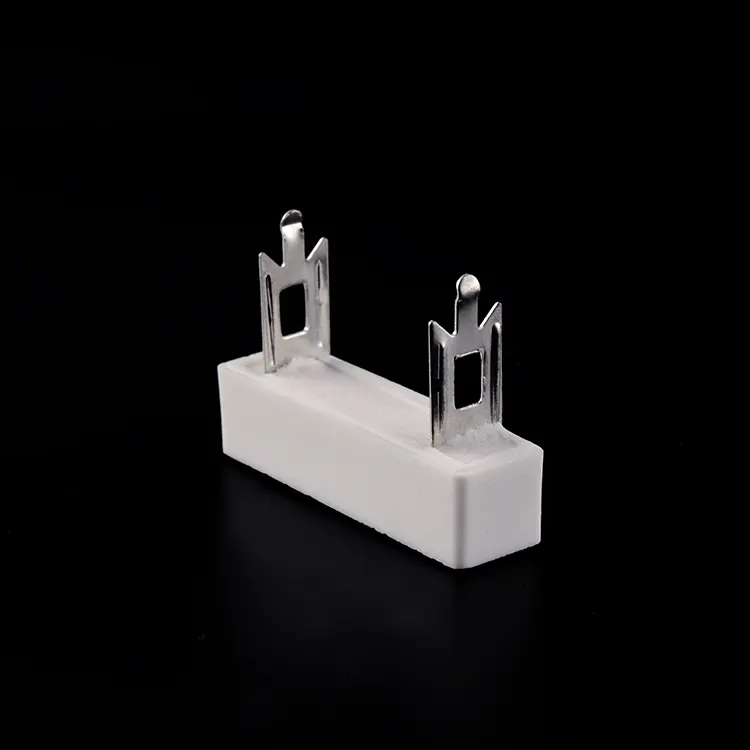

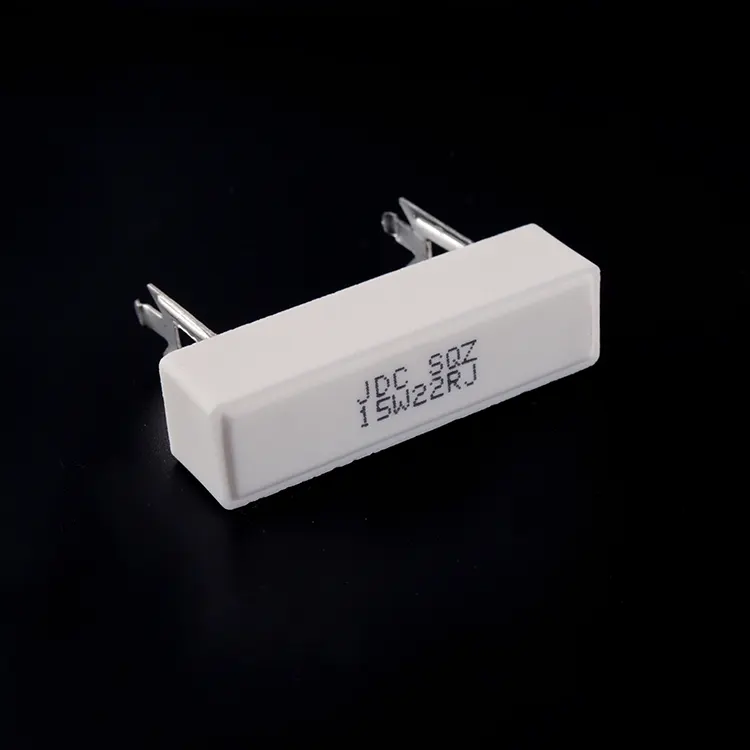

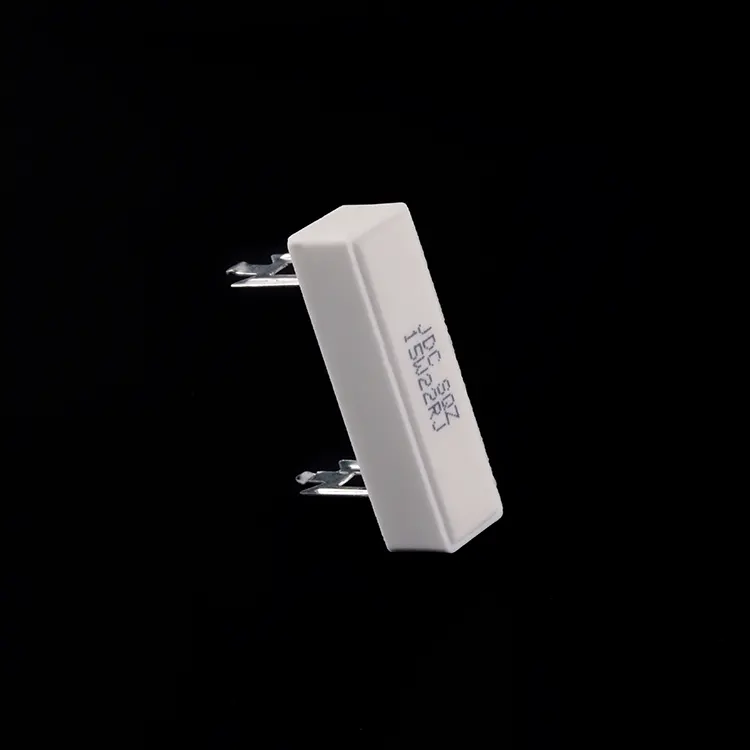

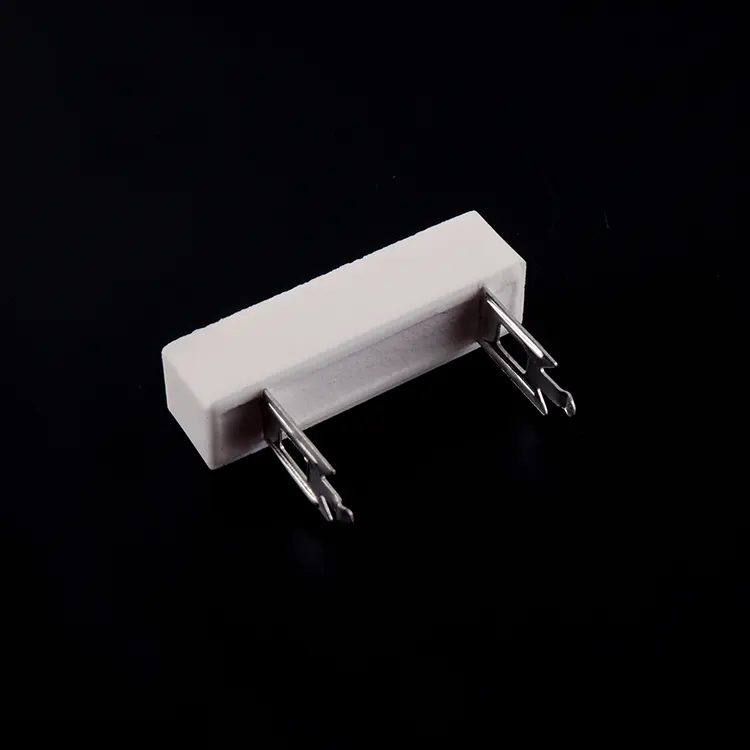

アキシャルセメント巻線抵抗器

コア設計とアプリケーションの利点

RST Electric のアキシャル セメント巻線抵抗器は、標準のアキシャル リード構成で堅牢な電力処理を必要とするアプリケーション向けに、実績のあるクラシックなソリューションを提供します。ラジアル リードまたはシャーシ マウント抵抗器とは異なり、このスルーホール パワー レジスタは長方形のセラミック ボディの両端からリードが伸びているのが特徴で、PCB に水平に取り付けたり、冷却を高めるためにスタンドオフと一緒に使用したりできます。この伝統的な軸方向により、PCB レイアウトが簡素化され、自動挿入が容易になり、フィールド サービス シナリオでの簡単な交換が可能になります。

構造構造と多彩な出力範囲

このセラミック封入抵抗器の構造は、熱性能と機械的完全性を重視しています。この抵抗素子は、高いパルス能力と低い抵抗値 (0.1Ω まで) を実現する巻線構造、または低ノイズと高い抵抗値 (100kΩ まで) を実現する金属フィルムで利用可能で、セラミック基板上に正確に巻かれるか蒸着され、無機シリカフィラーでカプセル化され、難燃性セラミックケースに収容されます。長方形のプロファイルは安定した配置を提供し、軸方向のリードは強力なはんだ接合保持を提供します。 SQZ シリーズは、コンパクト電源用の 5 W から産業用ドライブ用の 100 W まで、幅広い電力範囲に対応しており、さまざまなアプリケーションにわたって多用途に選択できます。

包括的な品質保証と製造の専門知識

各ユニットは包括的な品質検証を受けます。はんだ付け性テストでは、260±5°C、2 秒間で >90% のカバレッジを保証します。絶縁耐力は 500VAC で 5 秒間破壊しないことが検証されています。温度係数は ±250 ppm/°C 以下に維持されます。 -55°C から +200°C までの温度サイクルにより構造の完全性が確認され、定格電圧での 1000 時間の耐久テストにより長期信頼性が検証されます。 10 倍の定格電力 (巻線) または 5 倍の定格電力 (金属フィルム) での過負荷試験により、パルス能力が確認されます。中国の信頼できるアキシャル セメント巻線抵抗器メーカーとして、RST Electric は 10 年以上にわたる電力抵抗器エンジニアリングの専門知識と精密製造を組み合わせて、大量生産環境とフィールド メンテナンス環境の両方で信頼性の高いパフォーマンスを提供するコンポーネントを提供しています。

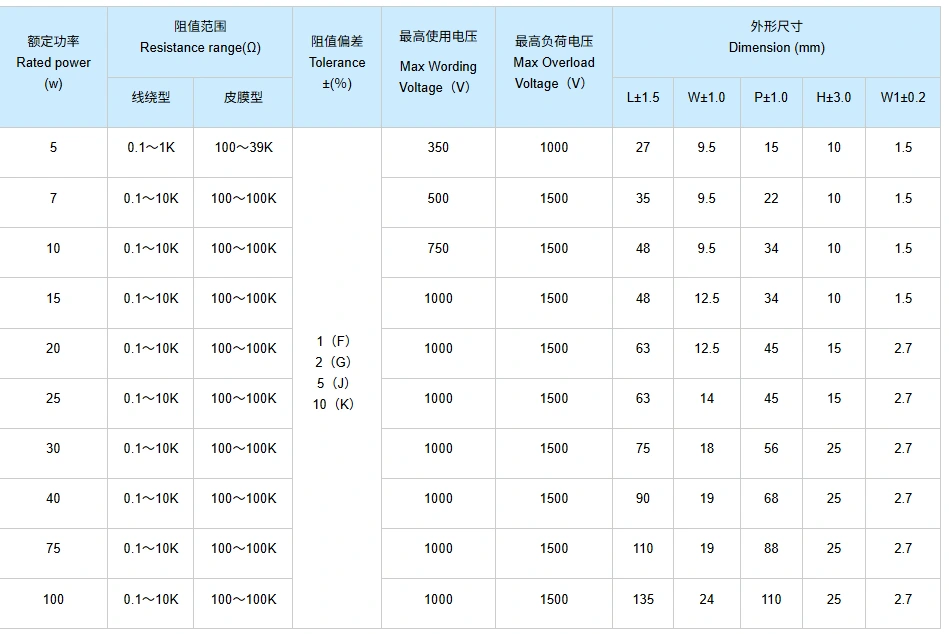

技術仕様

製品の利点

1.標準アキシャルリード構成 – リードは長方形の本体の両端から出ており、スルーホールPCB取り付け、スタンドオフ取り付け、またはソケットベースの取り付けが可能です。

2.幅広い電力範囲 – 単一シリーズで 5W から 100W まで、小型電源から産業用ドライブまでのさまざまなアプリケーションをカバーします。

3. デュアルエレメントテクノロジー – 高パルス能力 (10 倍の過負荷) と低抵抗 (0.1Ω) のための巻線オプション。低ノイズ、高抵抗（100kΩ）を実現する金属皮膜オプション。

4.難燃性セラミックハウジング – セラミックケース内に無機シリカフィラーでカプセル化されており、優れた放熱性、電気絶縁性、機械的保護を実現します。

5.高温動作 – 安全に使用できるよう線形ディレーティングで表面温度 +200°C まで連続動作します。

6.低い温度係数 – ≤ ±250 ppm/°C により、全動作温度範囲にわたって安定した抵抗値が保証されます。

7.精度公差 – 厳しい回路要件やコスト重視の設計に対応するために、±1% ～ ±10% の範囲で利用可能です。

8.堅牢なリード強度 – 10N 引張試験により、信頼性の高いスルーホール取り付けとはんだ接合の完全性が保証されます。

9.包括的な品質検証 – IEC 60115 規​​格に準拠したはんだ付け性、絶縁耐力、耐久性の 100% テスト。

10.標準化されたパッケージ – 電力定格全体にわたって一貫した寸法により、PCB レイアウトと在庫管理が簡素化されます。

製品の用途

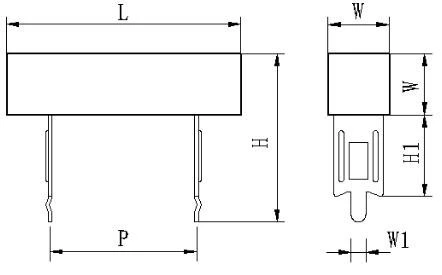

図面と寸法

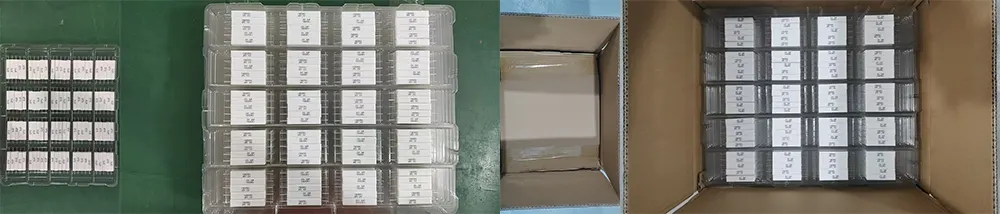

梱包と発送

RST Electric は、すべてのアキシャル セメント巻線抵抗器の安全な配送を保証します。

● バルク梱包: 抵抗器は、リードの曲がりやセラミックの損傷を防ぐために、発泡緩衝材を備えた帯電防止用ビニール袋に梱包され、段ボール箱に入れられます。

● リードの保護: アキシャルリードはエンドキャップまたはフォームストリップでまっすぐに保たれます。

● 文書: 梱包リストと検査証明書は各荷物に同梱されます。

● 輸送オプション: 少量の場合は速達宅配便 (DHL/FedEx/UPS)、中量の場合は航空輸送、大量の注文の場合は船便。

すべてのユニットは梱包前に 100% 電気テストと目視検査を受け、指定された抵抗値と外観基準を満たしていることを確認します。

RSTエレクトリックについて

抵抗器分野で 10 年以上の経験を持つ専門メーカーとして、RST Electric はアキシャル セメント巻線抵抗器の研究と生産に重点を置いています。成熟した技術蓄積により、業界内で信頼されるサプライヤーとなっています。巻線、金属膜蒸着、梱包、検査までの全工程を自社で完結する完全独立生産体制をとっています。安定した均一な製品品質を確保するために、各工程を厳密に管理します。

当社はISO 9001認証を取得した生産拠点を有し、アキシャルリードセラミック抵抗器専用の生産ラインを備えています。各抵抗器は、抵抗値、誘電特性、絶縁などの重要な指標をカバーする包括的な電気試験を受けます。同時に、製品の信頼性を確保するために、IEC 60115 規​​格に厳密に従って温度サイクルや耐久性などの関連テストが実施されます。

中間値上げ無しの工場直送モデルを採用しております。価格設定は透明かつリーズナブルであり、顧客は高品質の製品を有利なコストで入手できます。当社は豊富な業界経験を活かし、電力、抵抗値、許容差、TCRなどのさまざまなパラメータをカバーする柔軟なカスタマイズサービスを提供できます。また、お客様の要件に応じて、インダクタを使用しないコイル巻線やリード線のフォーミングなどのカスタマイズオプションも提供できます。

当社の製品は世界40カ国以上で販売されており、電源、モータードライブ、家電などさまざまな分野で活躍しています。また、12 か月保証、遠隔故障診断、スペアパーツの供給、専門的な技術サポートも提供します。当社の専門家チームは、さまざまな顧客の多様なニーズを完全に満たすための製品統合ガイダンスを提供できます。専門性と信頼性により、当社は世界中のお客様から認められています。
