非線形ロードバンク

RCD 負荷バンク: 現実世界の非線形負荷シミュレーション

RST Electric の非線形 RCD 負荷バンクは、従来の抵抗のみの負荷試験からのパラダイム シフトを表します。この非線形負荷バンクは、無効電力コンポーネントとさまざまな力率を備えた実際の電気負荷をシミュレーションする必要があるエンジニアや研究者向けに設計されており、3 つの異なる負荷タイプを統合しています。純粋な有効電力シミュレーション用の抵抗 (R)、力率が進んでいる状態用の容量性 (C)、力率が遅れているシナリオ用の誘導 (L) です。これらの要素を組み合わせることで、RCD ロード バンクはモーター、電源、UPS システム、系統接続インバーターの電気特性を正確に再現でき、現実的な動作条件下での包括的な性能検証が可能になります。

高精度の負荷と柔軟な力率制御

負荷ステップ分解能は業界をリードする抵抗モードの 0.1kW、RCD モードの 0.1kVA で、テスト パラメータの正確な微調整が可能です。荷重精度は±3%に維持され、再現性と信頼性の高いテスト結果が保証されます。このユニットは、R 負荷モード (純粋な抵抗性) と RCD 負荷モード (抵抗性、容量性、誘導性の組み合わせ) の 2 つの異なる動作モードをサポートしており、直感的なタッチスクリーン インターフェイスで選択できます。力率は 0.65 ～ 1.0 (遅れまたは進み) の範囲で継続的に調整でき、規格準拠テストに完全な柔軟性を提供します。

デュアルモード制御とリモート通信によるスマートなテスト

制御はデュアルモードです。高解像度の 7 インチ タッチスクリーンを介したローカル操作では、電圧、電流、電力、周波数、力率がリアルタイムで表示され、各パラメータのライブ トレンド曲線も表示されます。データのログ記録とエクスポートが組み込まれているため、エンジニアは分析のためにテスト結果を取得できます。自動テスト シーケンスの場合、ロード バンクは RS485/Modbus-RTU リモート通信をサポートし、リモート ローディング、データ収集、レポート生成のための PC ベースのソフトウェアとの統合を可能にします。中国の信頼できるノンリニアロードバンクメーカーとして、RST Electric は 10 年以上にわたる電力試験の専門知識と精密エンジニアリングを組み合わせて、製品開発を加速し、国際規格への準拠を保証するソリューションを提供しています。

技術仕様

ノンリニアロードバンクの製品特長

1.RCD 非線形負荷シミュレーション – 抵抗要素、容量要素、誘導要素を統合し、力率を 0.65 ～ 1.0 (遅れまたは進み) で調整できる実際の負荷を正確にエミュレートします。

2.三相独立制御 – 各相を個別に負荷できるため、三相インバータ、UPS システム、および電源の不平衡負荷テストが可能になります。

3.超微細な負荷分解能 – 0.1kW (抵抗) および 0.1kVA (RCD) ステップ増分により、実際の負荷変動を正確にシミュレーションできます。

4.デュアル動作モード – 純粋な抵抗 (R) モードと複合 RCD モードの間で切り替え可能で、さまざまなテスト要件をサポートします。

5.高精度測定 – ±3% の負荷精度を備えたクラス 0.5 多機能機器により、信頼性が高く再現性のあるテスト結果が保証されます。

6.直感的なタッチスクリーン インターフェイス – リアルタイム パラメータ表示、トレンド曲線、データ ロギング、およびエクスポート機能を備えた 7 インチ HMI – 基本的なテストには PC は必要ありません。

7.リモートオートメーション対応 - RS485/Modbus-RTU通信により、自動テストシーケンスとデータ収集のためのPCソフトウェアとの統合が可能になります。

8.静かで研究室に優しい動作 – 可変速度ファンによる強制空冷により、騒音レベルが 65 dB 以下に維持され、研究室やオフィス環境に適しています。

9.コンパクト＆モバイルデザイン

10.総合的な安全性 – 過熱、過電圧、過電流、および緊急停止保護により、無人テスト中の安全な動作が保証されます。

製品の用途

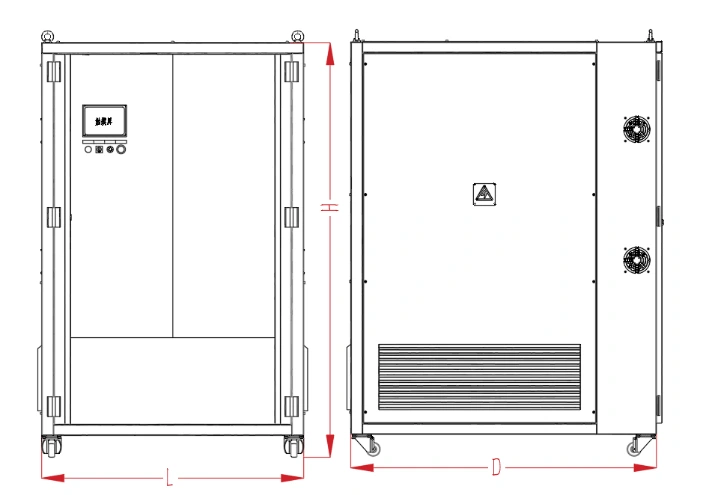

図面と寸法

梱包と発送

RST Electric は、すべてのノンリニア RCD ロード バンクの安全な配送を保証します。

● 頑丈な箱: ユニットは発泡パッドを備えた強化木製スキッドに取り付けられ、国際配送用に特注の合板箱に入れられています。

●振動保護:重要なコンポーネントは追加のブレースで固定され、輸送中の損傷を防ぎます。

● 文書: パッキングリスト、工場テストレポート、および操作マニュアルが含まれています。

● 貨物オプション: FCL 海上貨物、航空貨物、またはドアツードアの速達が利用可能です。

すべてのユニットは、出荷前に全負荷バーンイン、校正検証、通信プロトコル検証を含む工場受け入れテスト (FAT) を受けます。

なぜRSTエレクトリックを選ぶのですか？

工場からの直接供給が保証されています

RST Electric は中国で正式に認定されたメーカーです。同社は 10 年以上にわたりノンリニア ロード バンクの研究と生産に専念しており、RCD ロード ボックス製品を専門とする経験豊富なメーカーです。抵抗、コンデンサ、インダクタの設計・組立てから最終製品検査まで、外部委託することなく全工程を自社で管理しています。これにより、各デバイスの安定した均一な品質が最初から保証されます。工場直接供給モデルでは中間マージンがすべて排除され、価格が透明で追跡可能になります。これにより、バイヤーは国際規格を満たす高品質のノンリニアロードボックスをよりリーズナブルな価格で購入できるようになり、調達効率と費用対効果が大幅に向上します。

厳格な品質管理

ISO9001認証取得の生産拠点を有し、専用の生産ラインを備えています。各機器は工場から出荷される前に、100% 全負荷エージング、力率検証、通信プロトコルの校正、その他の厳格なテストを受けて、規格外の製品が市場に投入されないようにします。当社のプロフェッショナル エンジニアリング チームは、パワー エレクトロニクスのテストとコンプライアンス規格を専門とし、製品のあらゆる細部を正確に制御することで、機器がさまざまなテスト シナリオで安定して動作し、研究開発、生産、テストなどの複数のアプリケーションのニーズを満たすことができます。

国際協力の経験

確かな製品品質とプロフェッショナルなサービスにより、当社は世界的な研究開発研究所、パワーエレクトロニクスメーカー、再生可能エネルギー試験機関にとって信頼できるサプライヤーとなっています。当社の製品は、ドイツ、米国、日本を含む 40 以上の国と地域に輸出されています。当社は非線形負荷シミュレーションの分野を有しており、さまざまな業界や地域のテスト基準や購入要件に精通しています。当社はさまざまなシナリオに正確に適合し、世界中のバイヤーに、より適応性のある製品ソリューションを提供できます。

フル次元のカスタマイズ

包括的なカスタマイズサービスを提供できます。電力範囲は 30kVA ～ 300VA+ をカバーし、電圧は 380V や 400V などの標準仕様とカスタマイズされた要件をサポートします。負荷タイプは、純粋な抵抗、RCD 混合、またはカスタマイズされた RLC 比として選択できます。ステップ精度、制御方法、通信インターフェースはすべて必要に応じて調整できます。これは、さまざまな購入者の独自のテスト要件を完全に満たしており、追加の調整なしで使用できます。

保証されたアフターサービス

柔軟な納期をご提供いたします。標準モデルは 20 ～ 25 日以内に、カスタマイズ モデルは 30 ～ 45 日以内に納品されます。ご購入先様の生産・試験計画にも柔軟に対応させていただきます。製品には、完全なテストレポート、校正証明書、ユーザーマニュアル、その他の資料が付属しています。すべての製品には 12 か月の保証が付いています。保証期間中は、遠隔故障診断やスペアパーツ配送サービスに加え、テストプロセス策定やオンサイトデバッグなどの技術サポートも提供します。当社は、プロセス全体を通じて購入者を保護することに全力で取り組んでいます。
