RLCロードバンク

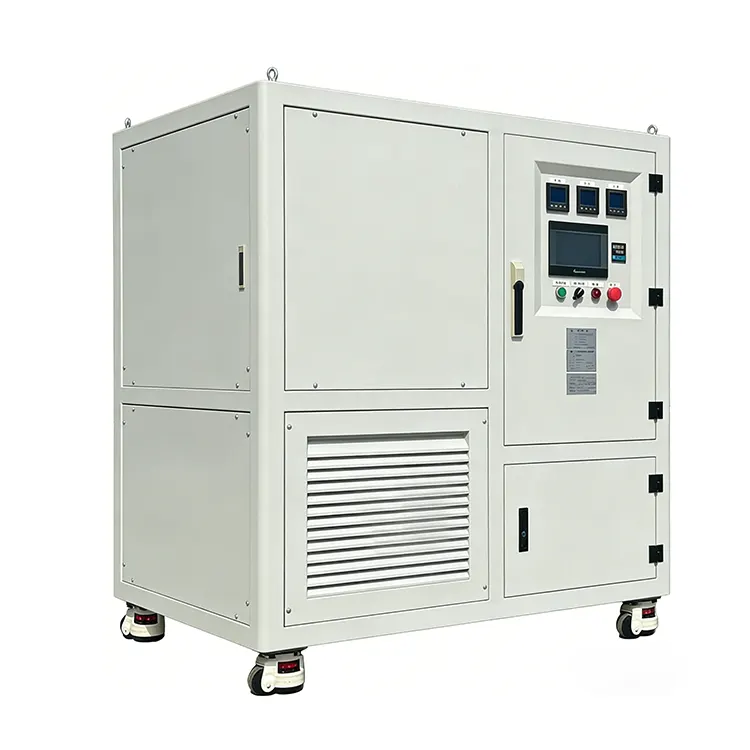

このユニットは、リアルタイム データ ロギングと曲線表示を備えたタッチスクリーン ローカル インターフェイスに加え、PC ソフトウェアを介した RS485/Modbus-RTU リモート コントロールを備えています。強制空冷と 65dB 以下の動作騒音を備えたコンパクトなモバイル エンクロージャに収容されており、屋内の実験室や製造環境に適しています。

負荷の種類

RST Electric の RLC 負荷バンクは、従来の抵抗のみの負荷テストからのパラダイム シフトを表します。無効電力コンポーネントとさまざまな力率を備えた実際の電気負荷をシミュレーションする必要があるエンジニアや研究者向けに設計されたこの RLC 負荷バンクは、純粋な有効電力シミュレーション用の抵抗 (R)、遅れ力率条件用の誘導 (L)、および主要な力率シナリオ用の容量 (C) という 3 つの異なる負荷タイプを統合します。これらの要素を組み合わせることで、RLC ロード バンクはモーター、電源、UPS システム、系統接続インバーターの電気特性を正確に再現でき、現実的な動作条件下での包括的な性能検証が可能になります。

動作モード

負荷ステップ分解能は業界をリードする抵抗モードの 0.1kW、RLC モードの 0.1kvar で、テストパラメータの正確な微調整が可能です。荷重精度は±3%に維持され、再現性と信頼性の高いテスト結果が保証されます。このユニットは、R 負荷モード (純粋な抵抗性) と RLC 負荷モード (抵抗性、誘導性、容量性の組み合わせ) という 2 つの異なる動作モードをサポートしており、直感的なタッチスクリーン インターフェイスで選択できます。力率は 0.65 ～ 1.0 (遅れまたは進み) の範囲で継続的に調整でき、規格準拠テストに完全な柔軟性を提供します。

デュアルモード制御

高解像度の 7 インチ タッチスクリーンを介したローカル操作により、電圧、電流、電力、周波数、力率がリアルタイムで表示され、各パラメータのライブ トレンド曲線も表示されます。データのログ記録とエクスポートが組み込まれているため、エンジニアは分析のためにテスト結果を取得できます。自動テスト シーケンスの場合、ロード バンクは RS485/Modbus-RTU リモート通信をサポートし、リモート ローディング、データ収集、レポート生成のための PC ベースのソフトウェアとの統合を可能にします。中国の信頼できる RLC ロード バンク メーカーとして、RST Electric は 10 年以上の電力試験の専門知識と精密エンジニアリングを組み合わせて、製品開発を加速し、国際規格への準拠を保証するソリューションを提供しています。

技術仕様

製品の特徴

RLC 非線形負荷シミュレーション – 抵抗要素、誘導要素、容量要素を統合し、0.65 ～ 1.0 (遅れまたは進み) で調整可能な力率で実際の負荷を正確にエミュレートします。

三相独立制御 – 各相を個別に負荷できるため、三相インバーター、UPS システム、および電源の不平衡負荷テストが可能になります。

超微細な負荷分解能 – 0.1kW (抵抗) および 0.1kvar (RLC) ステップ増分により、実際の負荷変動を正確にシミュレーションできます。単独運転防止テストには、より高精度のバージョン (0.001kvar 最小ステップ) が利用可能です。

デュアル動作モード – 純粋な抵抗 (R) モードと複合 RLC モードの間で切り替え可能で、さまざまなテスト要件をサポートします。

高精度測定 – ±3% の負荷精度を備えたクラス 0.5 多機能機器により、信頼性が高く再現性のあるテスト結果が保証されます。

直感的なタッチスクリーン インターフェイス – リアルタイム パラメータ表示、トレンド曲線、データ ロギング、およびエクスポート機能を備えた 7 インチ HMI – 基本的なテストには PC は必要ありません。

リモート オートメーション対応 - RS485/Modbus-RTU 通信により、自動テスト シーケンスとデータ収集のための PC ソフトウェアとの統合が可能になります。イーサネット通信モジュールはオプションです。

研究室に優しい静かな動作 - 可変速ファンによる強制空冷により、騒音レベルが 65 dB 以下に維持され、研究室やオフィス環境に適しています。

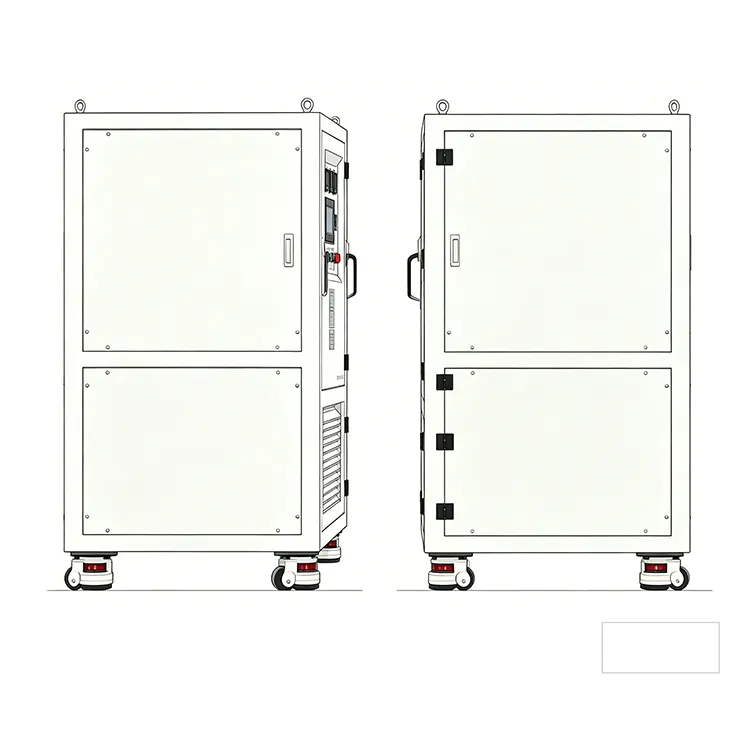

コンパクトでモバイルなデザイン - キャスターとリフティングリングが装備されており、研究室内で簡単に移動できます。

包括的な安全保護 - 過熱、過電圧、過電流、ファン障害検出、および緊急停止により、無人テスト中の安全な動作が保証されます。

製品の用途

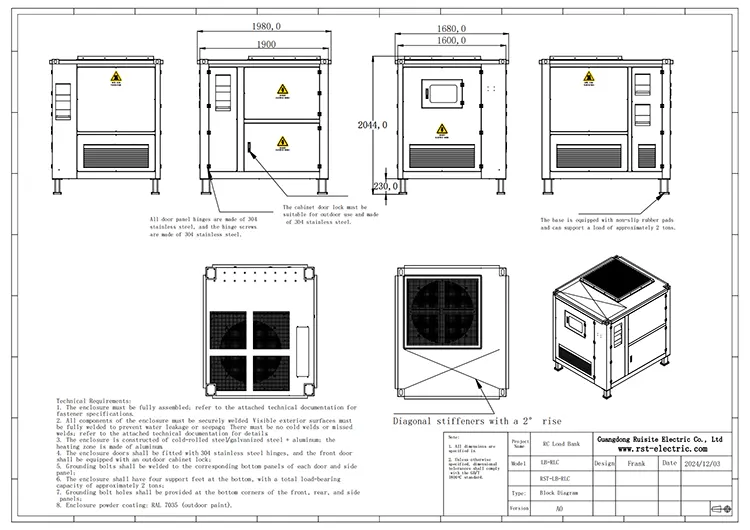

寸法と重量

注: 寸法と重量は標準構成のものです。カスタムモデルは異なる場合があります。

梱包と発送

RST Electric は、すべての RLC ロード バンクの安全な配送を保証します。

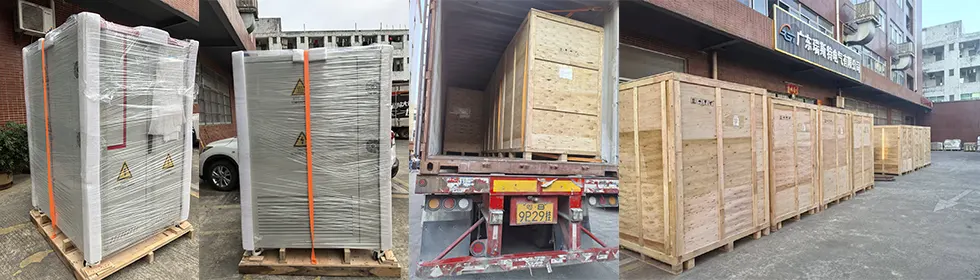

頑丈な箱: ユニットは発泡パッドを備えた強化木製スキッドに取り付けられ、国際配送用にカスタム合板箱に入れられています。

振動保護: 輸送中の損傷を防ぐために、重要なコンポーネントは追加のブレースで固定されています。

文書: パッキングリスト、工場テストレポート、および操作マニュアルが含まれています。

貨物オプション: FCL 海上貨物、航空貨物、またはドアツードアのエクスプレスが利用可能です。

すべてのユニットは、出荷前に全負荷バーンイン、校正検証、通信プロトコル検証を含む工場受け入れテスト (FAT) を受けます。

RSTエレクトリックについて

当社は中国に拠点を置く認定メーカーであり、10 年以上にわたって RLC ロードバンク (抵抗性、誘導性、容量性) を専門としています。

抵抗器、インダクタ、コンデンサバンクの設計、組み立て、テストを完全に社内で制御し、一貫した品質と正確な位相角シミュレーションを保証します。

すべての RST シリーズ RLC ロード バンクは工場直接価格設定であり、透明性のあるコスト構造で中間業者が存在しません。

品質保証

インダクタ用の個別の巻線ステーションを含む、RLC ロード バンク専用の生産ラインを備えた ISO 9001 認定施設。

全負荷バーンイン、力率 (0.65 ～ 1.0) 検証、共振テスト、通信プロトコル検証を含む 100% 工場テスト。

パワー エレクトロニクス テスト、単独運転防止コンプライアンス (IEEE 1547 / IEC 62116)、および無効電力シミュレーション規格を専門とする経験豊富なエンジニアリング チーム。

グローバルな経験、信頼で​​きるサプライヤー

世界中の研究開発ラボ、インバーターメーカー、UPS テスト施設、再生可能エネルギー認証機関への実績のあるサプライヤーです。

ドイツ、アメリカ、日本、韓国、オーストラリア、ブラジルなど45カ国以上への輸出実績。

単独運転防止テスト、高調波解析、動的負荷プロファイリングなどの正確な RLC 負荷シミュレーションを必要とするアプリケーションに関する深い専門知識。

無限のカスタマイズ

電力定格: 10kVA ～ 5000kVA+ (カスタム利用可能)

電圧: 110V、220V、380V、400V、415V、480V、690V、11kV、33kV、カスタム

負荷タイプ：R / L / C / RL / RC / LC / RLC（任意の組み合わせ）

ステップ分解能: 標準 0.1kW/kvar (高精度試験では、カスタムのより細かいステップで 0.001kW/kvar まで利用可能)

コントロール: タッチスクリーン/PCソフトウェア/PLC/カスタムコントロールコンソール

通信：RS485/Modbus/イーサネット/CAN/カスタムプロトコル

周波数：50Hz / 60Hz / 400Hz / 可変周波数

信頼性の高い配送と生涯サポート

標準リードタイム: 標準構成の場合は 20 ～ 25 日。カスタム RLC 比率と高出力ユニットの場合は 30 ～ 45 日。

包括的な文書: 工場テストレポート、校正証明書 (国家標準にトレーサブル)、ユーザーマニュアル、CE 宣言。

リモート トラブルシューティング、スペアパーツの発送、およびオプションのオンサイト試運転を含む 12 か月保証。

テスト手順の開発 (単独運転防止テスト計画の作成を含む)、高調波解析のセットアップ、および現場での試運転に利用できる技術サポート。

産業および商業における RLC ロードバンクのアプリケーション

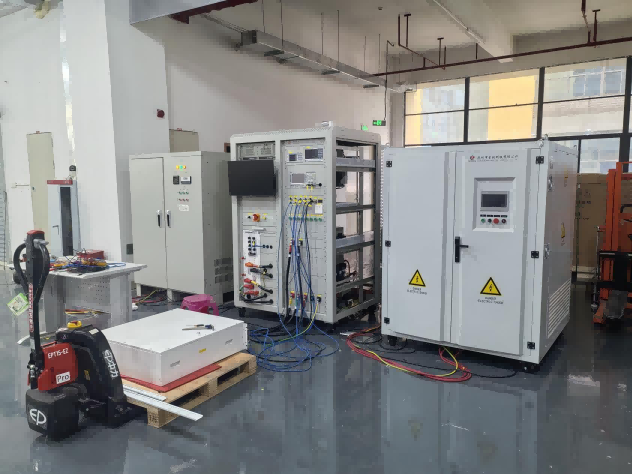

エネルギー貯蔵システム—プロジェクト事例紹介

1.プロジェクトの背景

1.1 クライアントのプロファイル産業および商業環境におけるエネルギー貯蔵システムの大規模導入に伴い、エネルギー貯蔵キャビネットの工場出荷前、設置後、運用およびメンテナンスのライフサイクル全体を通じて性能を検証することが重要になってきています。ただし、エネルギー貯蔵システムをグリッドに接続する前に、実際の動作条件下での安定性、信頼性、安全性を検証するために厳格な負荷テストを受ける必要があります。

プロジェクトの課題:

インドネシアの地元の鉱山機械とエネルギー貯蔵のインテグレーターで、露天掘り鉱山の掘削および吊り上げ機械用の電源ソリューションを提供しています。

1.2 サイト運営の問題点

オフグリッドマイクログリッドにおけるエネルギーバランス制御の損失：PV +コンテナ化BESSを備えたオフグリッドマイクログリッド、掘削ホイストモーターは下降中に大量の回生エネルギーを生成します。正午にバッテリーが完全に充電されると、過剰な電力が DC バスをサージし、頻繁に PCS 過電圧シャットダウンを引き起こし、掘削作業が停止します。

専用の試験装置の欠如: 海岸沿いの高湿度、塵埃、広範囲の温度変動下では、オリジナルの安価なプラスチック抵抗器が 2 ～ 3 か月以内に故障し、頻繁に IGBT の故障と BMS の損傷が発生しました。オンサイトに高出力の調整可能な負荷装置がないため、フルパワーの負荷試験を独自に実行することは不可能です。

エネルギー貯蔵キャビネットの製造に標準化された試験装置がないため、出荷前に全容量放電、単独運転防止、不平衡負荷の検証を実施できず、販売後の容量不一致の苦情につながります。

年次ESSメンテナンスのための移動式荷降ろしが不要; 4．スタッフはキャビネットの分解点検中に残留高電圧を安全に解放できず、感電の危険が生じました。

1.3 プロジェクトの需要供給 C&I エネルギー貯蔵キャビネット用の 2 セットの負荷ソリューション:

リアルタイムの過電圧エネルギー放散のために PCS キャビネット内に設置された内蔵ダイナミック ブレーキ放電抵抗器;

ESS オフライン検査用の工場テスト負荷 (DC 電子負荷 + 三相 RLC プログラマブル AC 負荷); 3．

オフグリッドマイニングマイクログリッドにおけるオンサイト運用、メンテナンスおよび過剰電力ダンピングのためのモバイル抵抗負荷バンク。

上記の要件に基づいて、顧客はエネルギー貯蔵キャビネットの系統接続受け入れ試験の中核試験装置としてスマート AC 負荷キャビネットを導入することを決定しました。

2. 主要な技術仕様と設計上の利点

2.1 完全なシステムマッチングパラメータ

2. 商業および産業用エネルギー貯蔵における 2 つの主要な設計上の利点

利点 1: 屋外鉱山向けの幅広い適応性の過酷な環境設計 ESSA アルミニウムシェル制動抵抗器は、無機難燃性ポッティングとセラミック絶縁端子を採用し、塩水噴霧、塵、雨に耐え、-55℃ ~ +250℃ で安定して動作し、チェンナイ沿岸鉱山の屋外保管キャビネットのレイアウトに完全に適合します。密閉されたBESSコンテナ内では裸火の危険はありません。

利点 2: 販売後の隠れたトラブルを排除するためのフルカバレッジの工場テスト DC+RLC デュアル負荷装置は、実際の工場のピーク/オフピーク混合負荷をシミュレートし、ESS 出荷前に 4 つの必須オフライン テストを完了します。すべてのテストレポートは、インドの現地電力網の受け入れのための正式な納品文書としてエクスポートできます。

利点 3: ESS DC バスの二重層安全インターロック保護バス電圧が安全しきい値を超えると、40ms 未満以内に放電抵抗が作動します。 EMS エネルギー管理システムと連携して、段階的なエネルギー散逸を実現します。内蔵抵抗器によって消費される小さな余剰電力、モバイル ロード バンクに自動的に切り替えられる大きな余剰電力、BMS と電源モジュールの瞬間的な高電圧故障を回避します。

利点 4: モジュラー & プラグアンドプレイ構造、エンジニアリングコストを削減すべての負荷機器は分割モジュラー設計を採用しています。内蔵抵抗器は、PCS キャビネット内のクイックねじ取り付けをサポートし、標準クイック ケーブル コネクタを備えたモバイル ロード バンクをサポートし、既存のエネルギー貯蔵キャビネット モデルに必要な複雑なカスタマイズされた変換は不要で、組み立てと設置サイクルを 60% 短縮します。ロード モジュール、制御システム、および冷却コンポーネントは単一の構造に統合されており、テスト施設内での移動を容易にするキャスターが取り付けられています。

3. オンサイト設置および試運転標準

3.1 設置前の準備基準

1. ESS PCS DC バスの定格電圧を確認し、抵抗器の抵抗と電力パラメータを一致させて、過小/過電力を回避します。

2. キャビネット内部の通気路を確認し、密閉された保管キャビネット内の熱の蓄積を防ぐために、内蔵制動抵抗器用の独立した放熱スペースを確保します。

3. 工場でテストする前に、標準パワーメーターを介して DC および RLC 負荷機器を校正し、テストデータ誤差が ±0.5% 以下であることを確認します。

3.2 段階的なインストールプロセス

1. 内蔵放電抵抗器の取り付け: PCS インナーブラケットに 2 つの取り付けラグを固定し、セラミック絶縁端子を絶縁銅ケーブルで DC バスの正極と負極に接続し、EMS 過熱保護と連動した温度センサーを取り付けます。

2. テスト負荷レイアウト: ESS 生産ワークショップで DC 負荷エリアと AC RLC 負荷エリアを分離し、テストの静的干渉を排除するために独立した接地バスを装備します。

3. 移動式負荷キャビネットの配置: 屋外エネルギー貯蔵コンテナの横の平らな地面に設置し、キャビネットの周囲に 1.5 メートルの放熱スペースを確保し、クイック コネクタを ESS 予備放電ポートに接続します。

3.3 標準的な試運転手順 (3 段階)

ステージ 1: オフライン工場テスト試運転

1. DC負荷の無負荷テスト、定電流/定電力放電モードを検証します。

2. ESS PACK を 100% 定格電力まで負荷し、連続 4 時間の放電容量テストを実行し、セルの電圧差データを記録します。

3. RLC 負荷を動作させて系統の突然の停電をシミュレートし、単独運転防止保護動作テストを完了します (PCS カットオフ時間 ≤ 200ms はインドの系統基準を満たします)。

ステージ 2: 内蔵抵抗器にリンクされたシステムの共同試運転

1. ホイスト モーターの回生エネルギーの DC バスへのフィードバックをシミュレートし、制動抵抗器の自動スイッチオンを確認し、バス電圧クランプ曲線を記録します。

2. フル充電されたバッテリ + フル PV 出力をシミュレートし、内蔵抵抗とモバイル負荷バンク間の段階的なエネルギー散逸ロジックをテストします。

ステージ 3: 採掘現場のマイクログリッド受け入れ試運転

1. 掘削装置の全負荷運転を連続 8 時間実行し、負荷マッチングの前後で ESS のシャットダウン頻度を監視します。

2. メンテナンス シミュレーション テストを実施します。ESS の主電源を遮断し、抵抗負荷をトリガーして残留バス高電圧を解放し、安全なオーバーホールのために 3 分後に残留電圧がゼロであることを確認します。

3.4 受け入れ標準合格インジケーター

1. ESS の過電圧シャットダウンの故障率は、完全な採掘作業条件下でゼロに減少しました。

2. ESS の実際の放電容量誤差は、DC 負荷校正により ±1% 以内に制御されます。

3. PCS は、RLC 負荷機器によって提供される完全なテスト記録を備えたインドの地方電力局の系統接続検査に合格します。

4. トラブルシューティングとアフターメンテナンスサービス

4.1 ESS マッチング負荷の一般的な障害トラブルシューティング ガイド

4.2 定期メンテナンス周期の基準

1. 月次検査 (オンサイト クライアント エンジニア): 抵抗器シェルの腐食、端子絶縁の劣化、負荷キャビネットのファンの動作状態を確認します。

2. 四半期ごとの校正: 標準の電力測定器を使用して DC および RLC 負荷テストの精度を再チェックします。

3. 年に一度の徹底したメンテナンス: アルミニウム シェル抵抗器を分解して内部の埃を除去します。長期使用される屋外作業機器の老朽化したポッティングコンポーネントを交換します。

4.3 グローバルなアフターサービスサポート体制

1. すべての負荷機器に対する 12 か月の完全保証。損傷した抵抗とコア ロード モジュールは、保証期間内の無料交換をサポートします。

2. リモートオンライントラブルシューティング: WhatsApp と電子メールを介してインドの顧客に英語の操作ガイドとリアルタイムのビデオ技術サポートを提供します。

3. 海外のスペアパーツ在庫: 主流の制動抵抗器と負荷アクセサリを東南アジアの倉庫に在庫し、交換部品の納期は 7 営業日以内です。

4. 生涯技術アップグレードサービス：クライアントがESS容量を拡張したり、採掘機器を更新したりするときに、パラメータマッチングスキームを無料で提供します。

5. プロジェクトの成果

5.1 主要な業務改善の結果

1. オフグリッド採掘 ESS の安定稼働: 当初 1 日に 3 ～ 5 回発生していた PCS 過電圧シャットダウン障害が完全に解消され、掘削装置の連続稼働時間が 35% 増加し、鉱山の 1 日あたりの生産損失が約 1,200 米ドル削減されました。

2. 機器の耐用年数が大幅に延長: 内蔵の防食アルミニウムシェル制動抵抗器は、3 か月以内に故障した以前のプラスチックシェル抵抗器と比較して、3 年の耐用年数に達しました。 IGBT と BMS の交換メンテナンスコストが 78% 削減されます。

3. 自社生産のエネルギー貯蔵キャビネットの認定納品率が 100% に達します。標準 DC+RLC 負荷テストにより、容量の仮想ラベルと三相不均衡の隠れた危険が排除され、プロジェクト納品後 12 か月以内にクライアントからの返品苦情がゼロになります。

4.安全なメンテナンス保証：移動式放電負荷により残留高電圧の自動解放が実現し、ESSキャビネットのオーバーホール中の感電リスクを完全に解決し、プロジェクトの試運転以来、安全事故は発生していません。

5.2 経済的および商業的利益の産出

1. お客様の生産収益の増加: 安定した 24 時間掘削作業により、毎月約 32,000 米ドルの追加採掘利益がもたらされます。

2. クライアントのブランド競争力の向上: 完全な ESS テストと安全保護のマッチング ソリューションにより、お客様は半年以内に南インドで 3 件の新規鉱山エネルギー貯蔵注文を獲得できます。

3. スケーラブルな価値提案: この負荷マッチング ソリューションは、標準的なオフグリッド マイニング、産業用ピークシェービング、商用 PV ストレージ統合 ESS プロジェクトであり、東南アジア、ラテンアメリカ、中東のエネルギー ストレージ インテグレーターによって広く採用されています。

5.3 主な利点の実現

1. グリッド接続が確実に受け入れられるようにする

ロードバンクを使用した正確なシミュレーションテストを通じて、エネルギー貯蔵システムは、複数ユニットの系統接続およびオフグリッドスイッチング、フルパワー放電、系統障害への応答などの主要な性能側面を検証することに成功しました。系統接続受け入れテストに合格し、正式に運用が開始された。

2. 会社のエネルギーコストの削減

試運転後、このシステムにより、クライアントは長期にわたる安定した発電を実現し、工場の製造および運営活動に関連するエネルギーコストを効果的に削減できるようになりました。ピークバレー裁定を利用することにより、エネルギー貯蔵システムは変圧器容量の二次拡張を容易にし、それによって耐荷重能力を向上させました。

3. 非常用バックアップ電源容量の検証

このシステムは、バックアップ電力用に複数ユニットの並列およびオフグリッド スイッチングを提供し、バックアップ期間は 30 分、合計バックアップ容量は 287.5 kWh です。従来の消火用ディーゼル発電機に代わって、複数の消防ポンプやその他の消火用電気設備に安定した電力を供給することができます。

4. ライトアセット運用モデルの検証

「機器リースとプロフェッショナルサービス」モデルを通じて、顧客は高額な機器取得コスト、長期メンテナンス、技術の陳腐化リスクの負担から解放され、限られたリソースをコアビジネスに集中させることができます。各ロードキャビネットは高い利用率を達成し、それにより、グリーンエネルギー産業発展の原則に沿って、金属などの原材料の消費を削減します。

5.4 長期的なプロジェクトの価値このケースでは、商用および産業用エネルギー貯蔵キャビネットの負荷機器の 3 つの中心的なアプリケーション価値を完全に検証します。安全保護バリアとしての内蔵制動抵抗器、オフライン品質検査ツールとしての工場でプログラム可能な負荷、現場の操作およびメンテナンスの補助機器としての可動抵抗負荷です。

これは、海外のエネルギー貯蔵エンジニアリングの入札書類や Google の業界技術記事で広く引用されている、すべてのコンテナ化されたキャビネット タイプの C&I エネルギー貯蔵プロジェクトに完全に標準化された負荷マッチングのリファレンスを提供します。
