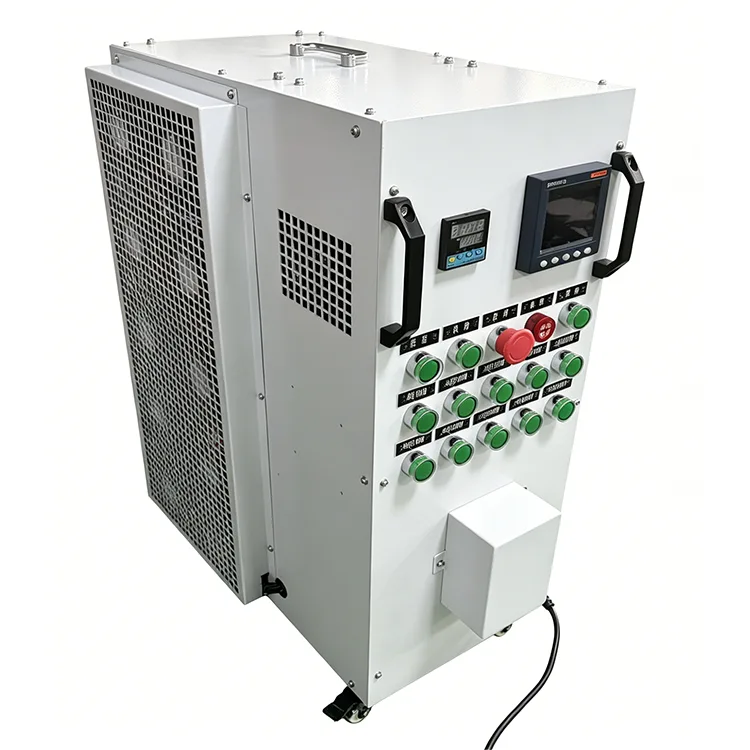

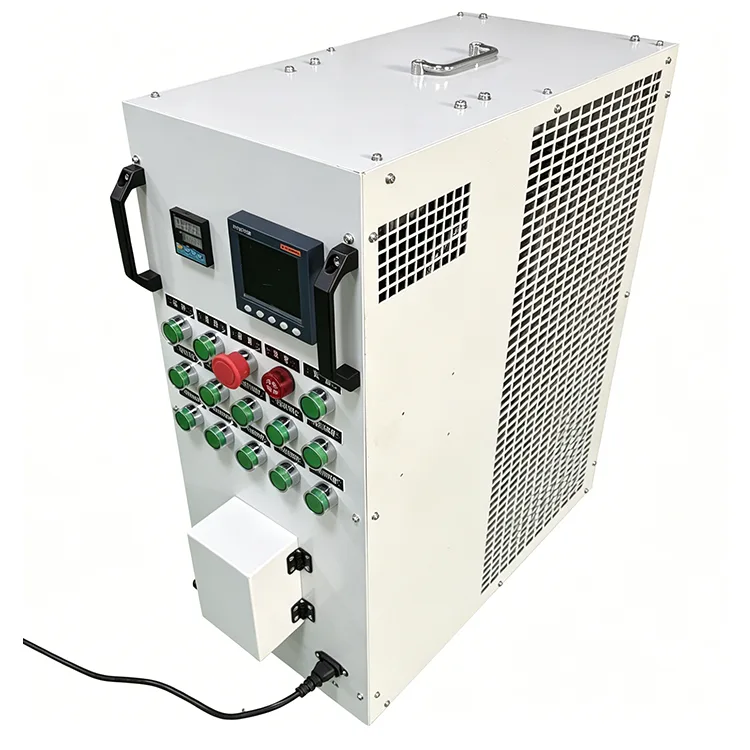

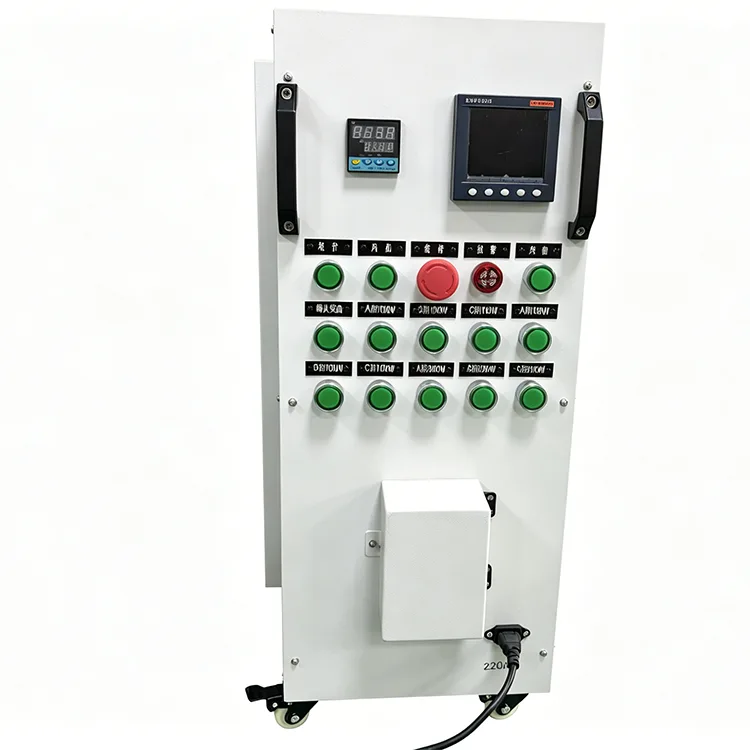

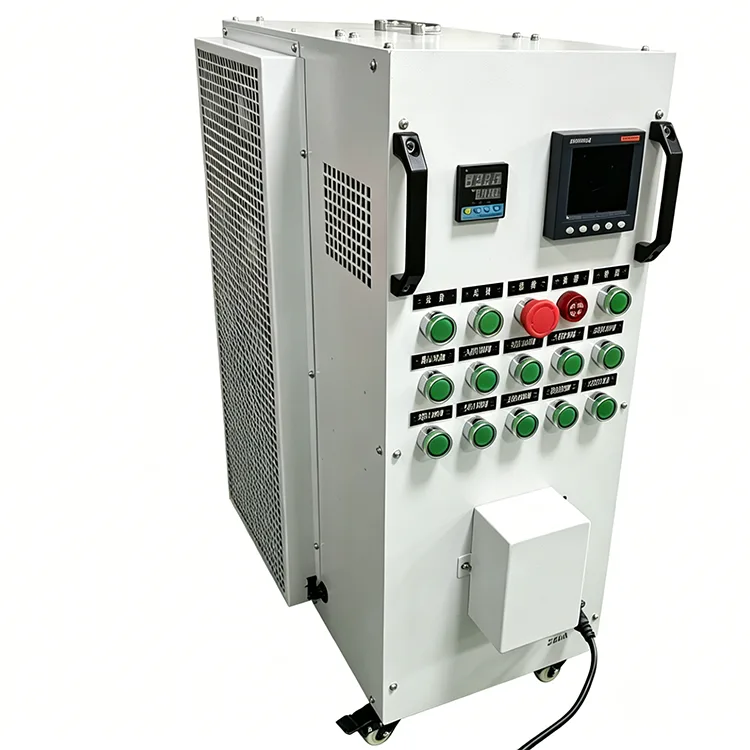

120kW-200VAC負荷バンク

3. コアコンポーネントの材料とプロセスの紹介

3.1 負荷抵抗ユニット

1.高温耐性、耐酸化性、優れた熱安定性を備えたFe-Cr-Al合金抵抗線を採用

2. 発熱が均一で、長期の全負荷運転でも変形や経年変化がなく、抵抗ドリフトが小さい

3. 400Hzの中間周波数動作条件、低い無効損失、安定した純抵抗特性向けに最適化されています。

3.2 冷却ファンシステム

1. 120kW 200V ポータブル AC ロードバンクには、特別な低騒音軸流ファン、高強度、耐食性、長寿命が装備されています。

2. ロードモジュールからの熱を素早く放散するための大きな風量と空気圧

3. 負荷エリアと排気口に取り付けられた複数の機械式温度センサー。温度を超えると自動負荷遮断とアラームが発生します

4. ファンインターロックロジック: 過熱によるバーンアウトを避けるために、ファンが正常に動作した後にのみ負荷をオンにできます。

3.3 電気制御およびデータ収集コア部品

1. コンタクター: Schneider LC1D シリーズ、接触防止アブレーションおよび信頼性の高い動作

2. 低電圧制御部品: Chint / Schneider 回路ブレーカー、押しボタン、表示灯

3. データ収集: 電圧、電流、電力、周波数を正確にリアルタイムで収集する Qingzhi 多機能メーター

4. 導電性部品: 純銅バスバー、低発熱、優れた耐酸化性

4. 標準取扱説明書

4.1 運転前点検

1. 配置: 屋内の平らな地面に置きます。側面の空気入口/出口に ≥30cm の換気スペースを確保します。エアダクトをふさがないでください

2. 外観チェック: キャビネットに損傷はありません。キャスターはしっかりとロックされています。航空ソケットは無傷でしっかりとしています

3. 回路チェック: 内部配線の劣化はありません。端子はしっかりと固定されています。メーターとインジケーターは良好な状態です

4. 環境チェック: 可燃物や強い電磁干渉から遠ざけてください。事前に高湿度環境で除湿する

4.2 配線と電源投入手順

1. 負荷配線: 専用の航空プラグを使用して発電機/電源に接続します。ホットプラグは許可されません。

2. 220V/50Hz 制御電源をオンにします。デバイスがセルフチェックおよびスタンバイ モードに入り、パネルが点灯します

3. 故障アラームがないことを確認し、緊急停止ボタンを通常の状態にリセットします。

4.3 負荷テストの動作

1. ローカルノブを使用して負荷を段階的に増加します:0→25%→50%→75%→100%;一度に直接全負荷に切り替えないでください。

2.実際の電力影響シナリオをシミュレートするために、突然の負荷の増加と減少をサポートします

3. パネル上の電圧、電流、周波数、電力をリアルタイムで観察し、ファンの動作音を確認します。

4.4 シャットダウンと完了手順

1. 負荷を段階的にゼロまで減らします。熱を放散するためにファンを 3 ～ 5 分間回転させ続けます。

2.完全に冷却した後、制御電源を切り、航空プラグを取り外します。

3. キャビネットの表面のほこりや湿気を取り除き、キャスターをロックして適切に保管してください

5. サイクル別日常メンテナンスガイド

5.1 使用後の即時メンテナンス

1. キャビネットの表面と側面の吸気口/排気口のほこりや破片を掃除し、エアダクトが妨げられないようにします。

2.航空プラグの挿入と取り外しを確認します。端子に過熱や酸化がないことを確認する

3. ファンの動作に異常なノイズや回転の詰まりがないか検査します。非常停止ボタンをリセットする

4. キャビネットの湿気を拭き取り、インターフェースをダストキャップで覆い、添付書類を整理します

5.2 毎月の定期メンテナンス

1. ファンブレードとロードモジュールのほこりを徹底的に掃除します

2. シュナイダーコンタクタとサーキットブレーカーに接点の磨耗や黒化がないか確認します。

3. 長期の振動による緩みを防ぐために、内部の銅バスバーと配線端子を固定します。

4. 標準機器と比較して測定精度を校正します。偏差が標準を超えた場合はすぐに校正します

5.3 四半期/年次の専門家によるメンテナンス

1. 電源オフ時にメガオーム計で全体の絶縁抵抗を検査し、クラス F 絶縁規格に準拠します。

2. 過熱、過電圧、ファンインターロック、緊急停止などのすべての保護機能を 1 つずつテストします。

3. 抵抗線の変形、経年劣化、部分的な変色がないか確認してください。

4. 全負荷連続テストを 1 時間実行し、パラメータ、温度、アラームのステータスを記録し、テスト ファイルを保存します。

5. スムーズな動きを確保するために、下部キャスターに注油してください。

5.4 長期保管保守

1. 周囲温度0℃〜40℃の乾燥した換気の良い日陰の倉庫に保管してください。

2. 3 か月ごとに電源を 30 分間オンにして、ファンと負荷​​を作動させ、内部の湿気を追い出します。

3. 航空ソケットとインターフェイスにダスト キャップを取り付けます。キャビネットを防湿、防錆に保ちます

4. キャビネットの変形や内部コンポーネントのずれを防ぐため、上に重いものを置かないでください。

6. 安全保護機能の完全な分析

1. 過電圧保護: 入力電圧が安全しきい値を超えると自動的にアンロードしてアラームをトリガーし、テスト済みの電源と 120kW 200V ポータブル AC 負荷バンクの両方を保護します。

2. 過熱保護: マルチポイント温度センサーがロードモジュールの温度をリアルタイムで監視します。抵抗の焼損を防ぐための自動負荷遮断

3. 緊急停止保護: ワンクリック手動強制アンロード。緊急停止ロック下ではローディング機能が無効になります。継続的な熱放散のためにファンの電源はオンのままです

4. ファンインターロック保護: ファンが起動に失敗したり異常に停止した場合に負荷回路がロックされ、冷却なしでの高温による損傷を回避します。

5. 適応型過負荷保護: ステップギア設計により、瞬間的な過負荷の影響を回避し、さまざまな 400Hz 電源電圧変動条件に適応します。

7. よくある質問

1. 電源は正常にオンになりますが、ロードできませんか?

3つのポイントを確認してください。

① ファンが始動していない、ファンインターロックがロード機能をロックしている。

② 非常停止ボタンがリセットされていない。

③ 航空プラグの接触不良、または制御電圧が不十分です。

2. 動作中に過熱アラームが頻繁に発生しますか?

① 側面の空気入口/出口が詰まっているか、埃が多い。

② 密閉された高温空間内で周囲温度が+55℃を超える場合。

③ 速度が不十分なファンの老朽化。

④ 休息のない長時間の全負荷連続運転。

3. 電圧と電力の測定に大きな偏差がありますか?

① 配線の接触不良で接触抵抗が大きい。

② 高速負荷スイッチングによるパラメータ変動。

③ メーターが長期間校正されていない。再接続して再調整します。障害が残る場合は、製造元に連絡して取得ユニットを検査してください。

4. 容量拡張のための並列接続をサポートしますか?

はい、1+N 並列接続は、高出力発電機のテストのために完全にサポートされています。安定した複合負荷動作のために、同じ電圧、周波数、同期ギア調整を維持します。

5. 高湿度および沿岸塩霧環境での長期使用に適していますか?

 ユニットは本来 95% 以上の相対湿度に耐えることができます。 IP20は屋内沿岸機械室に適しています。塩霧の粉塵を毎月掃除し、定期的な絶縁テストを実施して耐用年数を大幅に延ばします。

6. 400Hz 機器テストのみですか?

 主に 400Hz 中間周波数用に設計されており、有効な表示および保護機能を備えた抵抗負荷試験用の 50Hz 電源周波数機器とも互換性があります。

7. 120kW 200V ポータブル AC ロードバンクは、風雨にさらされる屋外で使用できますか?

お勧めしません。防雨・日よけ・屋外防塵設計を省いた屋内IP20モデルです。屋外で使用すると、結露や内部の電気的損傷が発生しやすくなります。

8. 故障アラーム後にリセットするにはどうすればよいですか?

まずゼロにアンロードし、制御電源を遮断し、温度/電圧/ファンの障害をトラブルシューティングします。隠れた危険を排除した後に電源を再起動すると、保護ロジックが自動的にリセットされます。

8. 実際の適用事例と顧客レビュー

事例 1: 軍事用中間周波電力メーカー

1. 需要: GJB軍事規格の承認に準拠した、400Hz軍用発電機セットの工場フルレンジ負荷および突発負荷テスト。

2. アプリケーション効果: 120kW のステップ負荷の精度、実際の誤差は安定して ±2% 以内。 4 重の保護により、プロトタイプの短絡や過熱による損傷を回避します。メーターが内蔵されているため、外部のテスト機器が不要になります。

3. 効率の改善: 古い分割負荷装置を交換しました。一人でも操作可能。毎日の検査能力は 45% 向上し、3 年間でハードウェア障害は発生しませんでした。

4. カスタマーレビュー: キャスター付きのコンパクトなサイズで、作業場での柔軟な移動、正確なパラメータ、完全な保護を実現し、簡単な毎日のメンテナンスで軍事工場の受け入れ要件を完全に満たしています。

事例 2: 沿岸海洋電気運用保守会社

1. 需要：高湿度、塩霧、および大きな温度差の環境下での船舶用200V三相ディーゼル発電機セットの年次検査および負荷容量テスト。

2. 適用効果：-20℃から+55℃までの幅広い温度適応性、高湿度での結露やトリップのない安定した連続動作。強制空冷は4時間の全負荷運転後も過熱トリップがなく安定しています。

3. 問題点の解決: 精度が低く過熱しやすい古いかさばる負荷を交換します。測定精度が 2 倍になり、年間メンテナンスの失敗が 80% 減少し、塩霧老化耐性が向上しました。

事例 3: 航空地上電力研究所

1. 需要: 大学研究機関における400Hzインバータ電源の研究開発テスト。頻繁な負荷切り替えと電気データ記録が必要です。

2. 適用効果：スムーズなギア切り替え、繰り返しの突然の負荷変化をサポートし、実際の作業条件をシミュレートします。シュナイダー電気制御コンポーネントは起動停止寿命が長く、毎日何百回もスイッチを入れても接触部が磨耗することがありません。リアルタイムパネルパラメータにより、外部データ取得コストを節約します。

事例4：工業団地予備発電機受け入れプロジェクト

1. 需要: 可搬性と迅速な導入を必要とする、200V 産業用スタンバイ電源の工場および現場での負荷受け入れテスト。

2. 適用効果：移動が簡単なローリングキャスター付きでわずか45kg、専門的な設置は不要、プラグアンドプレイ。スムーズなステップ負荷により、発電機の電圧降下と周波数安定性を効果的に検出します。テストデータは受け入れのために直接ファイルすることができます。

9. 120kW 200V ポータブル AC ロードバンクの主な利点

1. 完全な規格準拠: 国家、軍事、産業の規格に準拠しており、軍事、海洋、航空、産業および科学研究のシナリオに適しています。

2. 最高級のブランド構成: Schneider、Chint、Qingzhi コア コンポーネント、純銅バスバー、および超耐久性を実現するハイエンド Fe-Cr-Al 抵抗線

3. 軽量&ポータブル設計: ユニバーサルキャスター付きの45kgの本体、いつでも一人で簡単に移動でき、屋内に展開できます。

4. 完全な安全保護: 過電圧、過熱、緊急停止、ファンインターロックの 4 重保護、自動アラーム、および安全なテストのための負荷遮断

5. 高精度と安定性: 高水準の電気測定と負荷精度、長期動作のための小さな抵抗ドリフト。正式な受け入れに有効なテストデータ

6. 柔軟な拡張: 5 つの固定調整可能なギアと複数ユニットの並列サポートにより、低精度の精密試験と高出力の複合試験の両方に対応します。

7. 低メンテナンスコスト: ユニバーサル交換可能な部品を備えたモジュラーキャビネット構造。日常のメンテナンスはホコリの掃除と端子の固定のみで済み、コスト削減とメンテナンスが容易です。

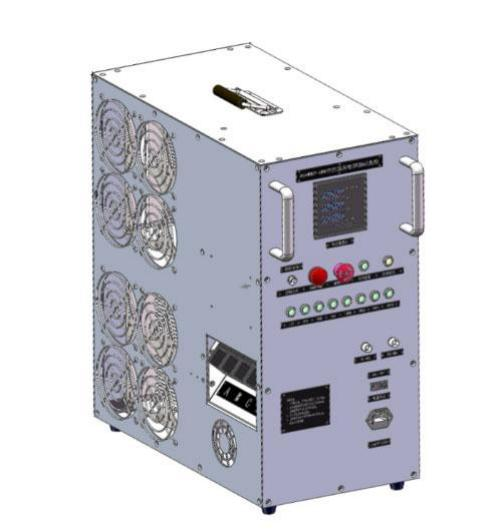

10. キャビネット構造
