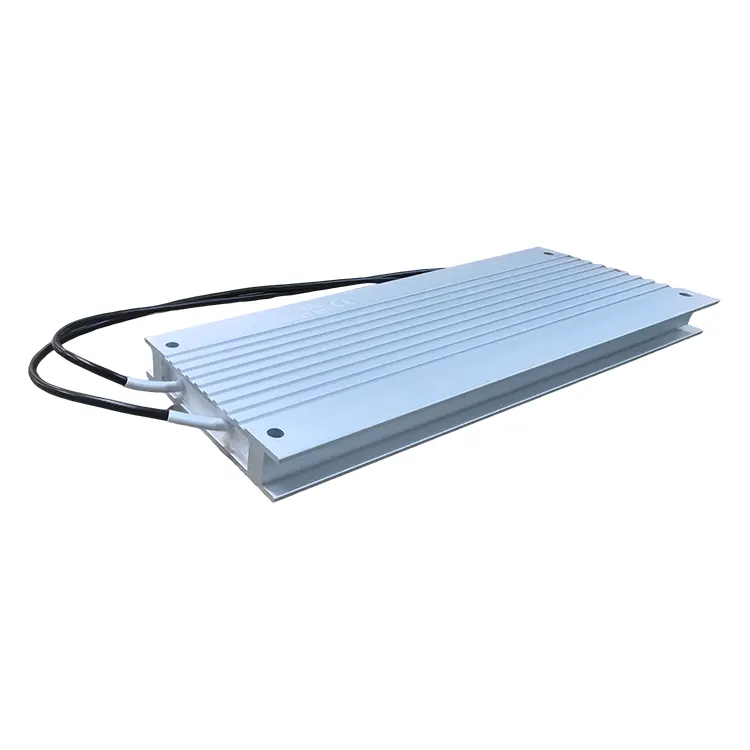

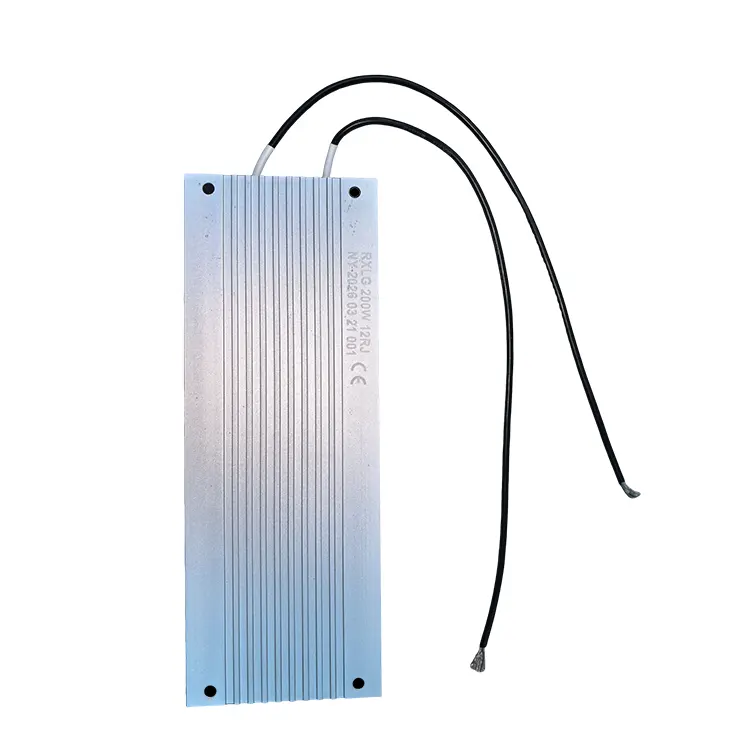

メタルクラッド抵抗器

RST Electric のメタル クラッド抵抗器は、コンパクトで薄型のパッケージで高パルス能力を必要とするアプリケーション向けの高度なソリューションを表します。従来の電力抵抗器とは異なり、このロープロファイル抵抗器は、強化された電力放散を達成するためにヒートシンク取り付け用に特別に設計された、頑丈な金属被覆ハウジング内にカプセル化された特殊な巻線素子を備えています。適切なヒートシンクに取り付けると、定格電力が 2 倍になります。たとえば、RXLT150 はヒートシンクなしで 150 W、ヒートシンクありで 300 W を供給し、スペースと熱の要件のバランスを取るエンジニアに優れた設計の柔軟性を提供します。

この構造は極端な条件下での信頼性を重視しており、各ユニットは定格電力の 10 倍のパルス過負荷に 5 秒間耐えることができるため、ブレーキ回路で回生エネルギーを捕捉し、インバータ アプリケーションでの過渡サージに耐えるのに最適です。標準の 600V 定格ケーブルにより現場配線が簡素化され、中電圧の産業環境での安全な動作が保証されます。従来の管状抵抗器またはシャーシ マウント抵抗器と比較して高さが大幅に低減された薄型フォーム ファクタにより、浅いエンクロージャ、モーター端子ボックスへの設置、またはドライブ シャーシへの直接取り付けが可能になります。

電気的性能は厳格な試験によって検証されており、絶縁抵抗は 500V で 10GΩ を超え、耐電圧は AC4000V で検証されており、高電圧システムでの安全な動作が保証されています。温度係数は ±150 ppm/°C 以内に維持され、表面温度 +250°C までの動作範囲全体で安定した抵抗値を保証します。中国の信頼できるメタルクラッド抵抗器メーカーとして、RST Electric は 10 年以上にわたるパワー抵抗器エンジニアリングの専門知識と精密製造を組み合わせて、現代のパワーエレクトロニクスの厳しい要件を満たすコンポーネントを提供しています。

技術仕様

製品の特徴

1.高いパルス能力 – 定格電力の 10 倍のパルス過負荷に 5 秒間耐え、制動回路で回生エネルギーを捕捉し、過渡サージに耐えるのに最適です。

2.薄型設計 – コンパクトなフォームファクターにより、浅い筐体、モーター端子ボックス、およびスペースに制約のあるドライブシステムへの設置が可能になります。

3.柔軟な電力定格 – デュアルワット数定格 (ヒートシンクあり/なし) により、設計の柔軟性が得られます。ヒートシンクが適切に取り付けられている場合、電力は 2 倍になります。

4.高電圧ケーブル – 標準の 600V 定格ケーブルにより現場配線が簡素化され、中電圧産業用途での安全な動作が保証されます。

5.優れた絶縁性 – 500V で 10GΩ 以上の絶縁抵抗と 4000V AC の絶縁耐力により、高電圧システムでの安全な動作が保証されます。

6.低 TCR – 温度係数 ≤ ±150 ppm/°C により、+250°C までの全動作範囲にわたって安定した抵抗値が保証されます。

7. ブレーキおよびインバータ アプリケーション向けに最適化 – ダイナミック ブレーキ回路、インバータ/コンバータ保護、およびモータ駆動アプリケーション向けに特別に設計されています。

8.堅牢な金属クラッド構造 – アルミニウム合金ハウジングは機械的保護と取り付け面への効率的な熱伝達を提供します。

9.幅広い抵抗範囲 – 2.2Ω～1.1kΩで、さまざまな電流検出とエネルギー散逸の要件をカバーします。

製品の用途

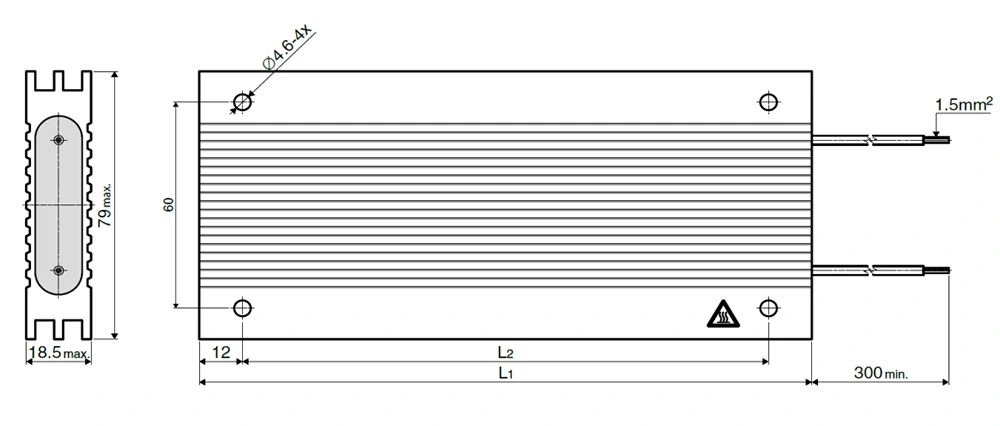

図面と寸法

タイプ L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

梱包と発送

独立したパッケージング

RST Electric は、製品輸送の安全性を非常に重視しています。各メタルクラッド抵抗器は個別にパッケージ化されています。最初に帯電防止気泡フィルムで包装され、独立した梱包箱に入れられます。これにより、金属ケースとケーブル端末が包括的に保護され、輸送中の摩擦や衝突による損傷を回避します。

さまざまなパッケージデザイン

輸送中の損傷を防ぐために、ケーブルは丸めて分類され、ケーブルタイで固定されます。大量注文の場合は、抵抗器同士の衝突を防ぐために内部に発泡材の仕切りが入った段ボール箱が梱包に使用されます。

柔軟な貨物サービス

商品の各バッチには梱包リストと検査証明書が付属しており、顧客のコンプライアンス検証が容易になります。輸送方法も柔軟で、小ロットの場合はDHL/FedEx/UPSエクスプレス、中ロットの場合は航空輸送、大ロットの場合は海上輸送と、さまざまなニーズに対応します。

厳格なテスト

すべての製品は梱包前に 100% 電気テストを受けています。主要なテストには、抵抗値、絶縁、絶縁耐力が含まれます。性能基準を満たした上で出荷され、製品の安定動作が保証されます。

なぜRSTエレクトリックを選ぶのですか？

パルス機能とコンパクトな設計が重要な場合、RST Electric が提供します。

工場直販、金属クラッドのスペシャリスト

● 当社は中国に拠点を置き、10年以上メタルクラッド抵抗器の生産を専門とする認定メーカーです。

● 巻線エレメントの製造、金属ハウジングの製造、最終組み立てを完全に社内で管理し、一貫した品質を保証します。

● すべての薄型抵抗器の工場直接価格設定により、透明性のあるコスト構造と中間業者の存在を実現します。

プロフェッショナルな製造と品質保証

●高パルス抵抗器の専用生産ラインを備えたISO9001認証取得施設です。

● すべてのユニットに対して 100% 電気テスト (抵抗、絶縁、誘電) を実施。

● パルス過負荷検証により、各抵抗が定格電力の 10 倍の能力を満たしていることが確認されます。

● ブレーキおよびインバータアプリケーションを専門とする経験豊富なエンジニアリングチーム。

🌍 グローバルな経験、信頼で​​きるサプライヤー

● 世界中のモータードライブメーカー、インバーターメーカー、再生可能エネルギーシステムインテグレーターへの実績あるサプライヤーです。

●ドイツ、アメリカ、日本、韓国、イタリアなど40カ国以上への輸出実績。

● 高パルス処理とコンパクトな設計を必要とするアプリケーションにおける深い専門知識。

無限のカスタマイズ

● 定格電力: 150W ～ 600W (カスタム構成ではさらに高い値も利用可能)。

●抵抗値：2.2Ω～1.1kΩ（特別値あり）。

●公差: ±5% (カスタム公差はご要望に応じて利用可能)。

● ケーブル長: 標準またはカスタムの長さをご利用いただけます。

● 終端: 600V 定格ケーブル / カスタム コネクタ / フライング リード。

● 取り付け: 標準ヒートシンク マウント / カスタム ブラケット。

信頼性の高い配送と生涯サポート

● 標準リードタイム: 標準定格の場合は 7 ～ 10 日。カスタム構成の場合は 15 ～ 20 日かかります。

● 包括的な文書: テストレポート、材料認証、RoHS/CE 宣言。

● ドライブ、インバーター、ブレーキ システムへの統合に利用できる技術サポート。
