20kW 制動抵抗器

20kW 制動抵抗器は、産業現場の実際の問題点に基づいて開発されました。高電力エネルギー消費、複数の冷却ソリューション、低インダクタンスの電気設計、高度な保護本体構造、およびフル次元のカスタマイズ機能が統合されています。モーターの減速による回生電気エネルギーを効率的に吸収し、DC バス電圧を安定させ、過電圧トリップやコンポーネントの焼損を防止します。

この製品は世界的に主流の産業用電圧と互換性があり、さまざまな設置条件や過酷な屋外環境に適しています。工場から出荷される前に、高電圧および経年劣化の完全なテストが行​​われています。動作の安定性、使用の安全性、将来の適応のための柔軟性が考慮されています。これは、エレベーター、クレーン、風力発電装置、工業用テストベンチ、自動生産ラインなどの業界にとって理想的な標準エネルギー消費コンポーネントです。

産業用の過酷なブレーキシナリオ向けに特別に設計

1. 正確な条件適応

この製品は、周波数コンバータ、サーボ ドライブ、昇降機、風力タービン ピッチ システムなどの高周波始動/停止およびヘビーデューティ ブレーキ装置を対象としており、フィードバック電気エネルギーを生成するモータの減速、系統変動、ドライバの過電圧エラーなどの一般的な現場の問題に特に対処します。

2. 確かな動力性能

標準定格連続消費電力 20kW、短期間の 40kW の過負荷衝撃に耐えることができ、断続ブレーキと長期連続ブレーキ動作モードの両方に適合し、高強度の産業条件に適しています。

3. 幅広い適用業種

20kW 制動抵抗器は、エレベータ制御システム、港湾昇降装置、工業用試験プラットフォーム、風力タービン発電ユニット、コンベアライン周波数変換伝送に直接適用でき、高い汎用性があり、交換と適応が簡単です。

技術仕様

構造と放熱の利点

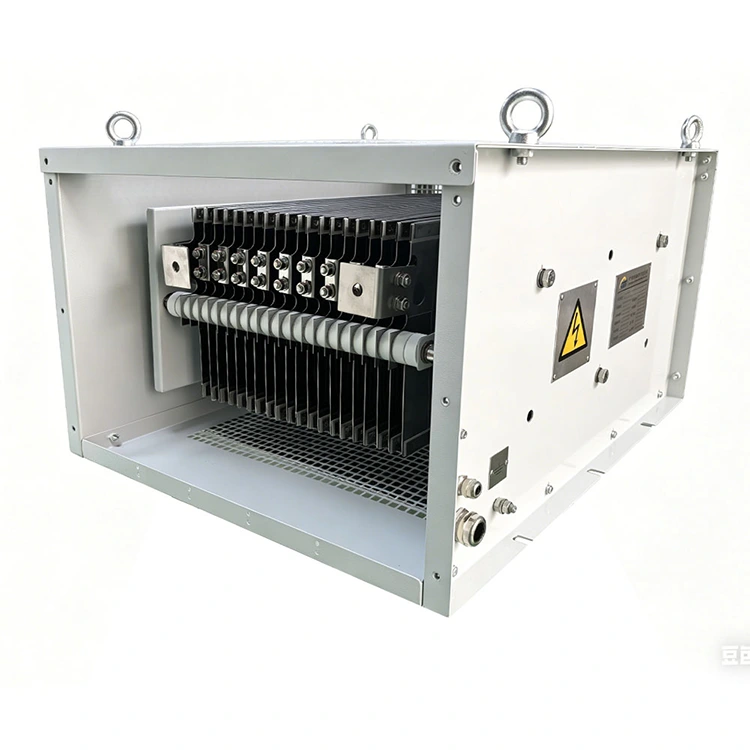

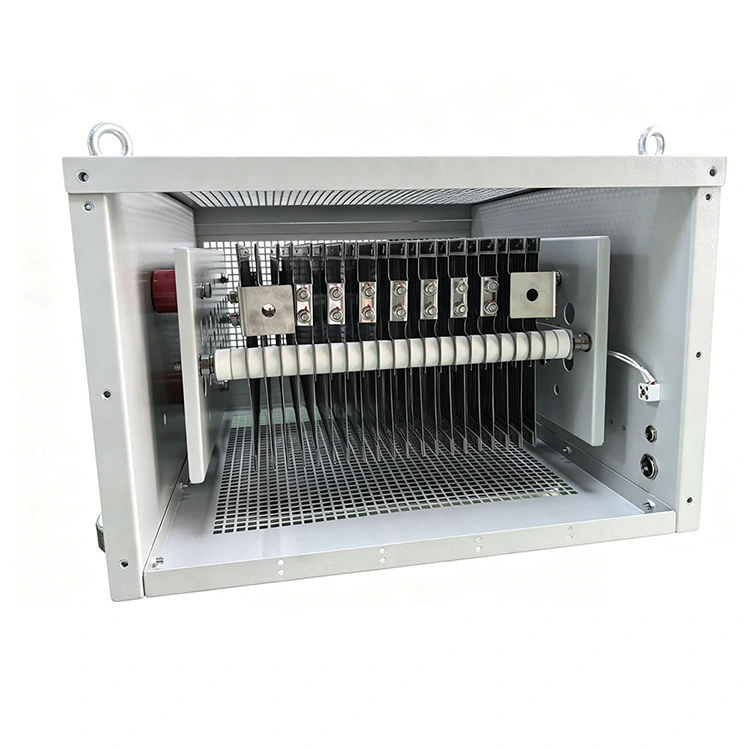

1.高品質耐熱コア

高温耐性の巻線抵抗器とセラミックとマイカによる多層絶縁構造を採用しており、高い耐熱性と優れた抵抗安定性を備えています。経年劣化やドリフトが発生する可能性が低く、長期間の動作中に過熱する傾向もありません。

2. 3 つの冷却オプションが利用可能

静かな動作を実現する自然空冷、高密度の放熱を実現する強制空冷、過酷な環境で高温の狭いスペースに設置する場合は液冷をサポートします。これらのオプションは、現場のサーバールームのスペースや周囲温度に基づいて自由に選択できます。

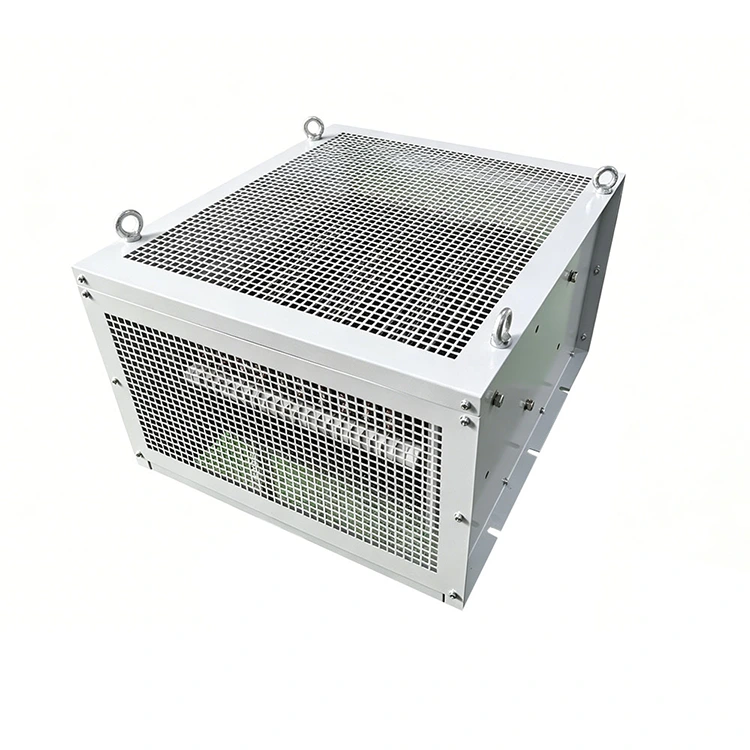

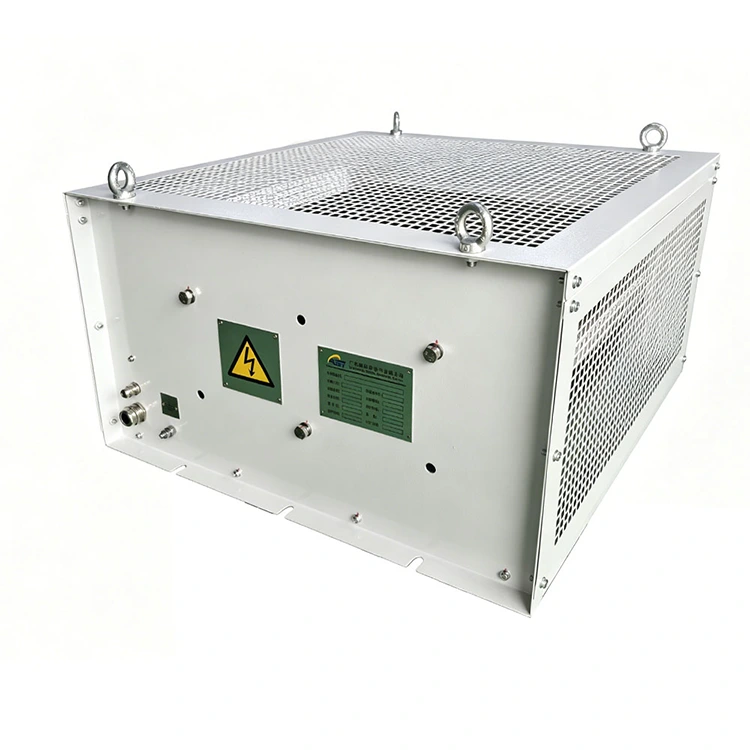

3. 堅牢な筐体

機械全体は鋼板またはアルミニウム合金の筐体で作られており、防食スプレー技術が採用されています。保護等級はIP54～IP65で防塵、防水、防湿に優れ、屋外、鉱山、港湾などの過酷な産業環境に適しています。

電気的性能のハイライト

1. 低インダクタンスのプロフェッショナルなデザイン

最適化された巻線配置により寄生インダクタンスが大幅に低減され、高周波スイッチング周波数インバータに適し、電圧スパイクが抑制され、ドライバと後続の電気部品が衝撃から保護されます。

2. 広電圧フルレンジ対応

20kW 制動抵抗器は、380V ～ 690V AC システムと互換性があり、最大 1000V DC バスをサポートし、世界中の主流の工業用電圧規格と互換性があり、輸出プロジェクトや国内外の機器に直接適合できます。

3. 抵抗値を正確にカスタマイズ可能

抵抗値はあらゆるカスタマイズに対応する0.5Ω～500Ωをカバーし、公差は±5%で、さまざまなブランドのインバータの推奨パラメータに厳密に一致し、均一な制動力と制御可能なスムーズな減速フィールを実現します。

製品の用途

安全保護構成

1. オプションの過熱保護

NTCサーミスタとノーマルクローズサーマルスイッチをオプションでご利用いただけます。これらは周波数変換器の保護インターフェイスに直接接続でき、自動過熱警告や回路切断を提供して、過熱や火災のリスクを排除します。

2. 工場全体の完全な高電圧テスト

各デバイスは、2.5kV 耐電圧絶縁試験、室温抵抗校正、およびサンプリング熱サイクル検証を受けます。絶縁が信頼でき、安全率が高い。

3. 使用条件に適応

連続ブレーキおよび断続ブレーキ サイクル モードをサポートします。頻繁な発停による熱の蓄積がなくなり、現場での停止やメンテナンスの頻度が大幅に軽減されます。

インストールと統合の利点

1. 複数のインストール方法

床置き、壁掛け横置き、19インチラック設置の3つの主流形式を提供します。既存のキャビネットのレイアウトに適応するために、カスタマイズされた取り付けブラケットも提供できます。

2. 多彩な配線方法

20kW 制動抵抗器には、標準ネジ端子と銅線バス インターフェイスが付属しています。延長リードや防水フランジヘッドなどのカスタマイズ配線オプションも用意されており、配線作業が簡単で接続が安定します。

3. マシン全体を変更せずにインストールできる状態

構造寸法、配線位置、キャビネットの色など、プロジェクトに応じてカスタマイズできます。機器は納品後、直接設置して使用できるため、現場での穴あけ、改造、デバッグにかかる​​追加コストが不要になります。

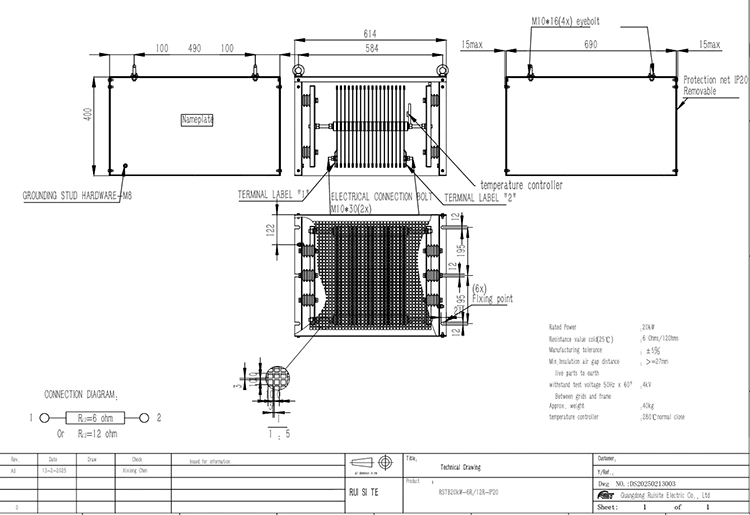

図面と寸法

梱包配送と品質保証

1. 専門的な保護梱包

20kW 制動抵抗器は防湿フィルムで包まれ、フォームで補強されています。ヘビーデューティモデルは接着木箱に梱包されており、端子は個別にシールされて保護されているため、輸送中の湿気の影響や、衝撃による損傷や変形が発生しません。

2. 商品に付属する完全な書類

各注文には、パッキングリスト、工場テストレポート、抵抗値検査証明書、設置マニュアル、温度制御アクセサリ情報が付属しており、プロジェクトの受け入れと外国貿易通関の要件を満たします。

3. 安心の配送とアフターサービス

標準モデルは 10 ～ 15 日以内に納品され、カスタム モデルは 15 ～ 25 日以内に納品されます。完全な機械には 18 か月の保証が付いており、ブレーキ回路スキーム、リモート デバッグ、および障害に関する技術サポートに関する無料の相談が提供されます。

RSTエレクトリックを選択してください

1. 供給工場からのプロフェッショナルの蓄積

10 年間にわたり制動抵抗器と負荷抵抗器の研究と生産に専念してきました。巻き取り、溶接、組み立てから熱試験までのすべてのプロセスは独立して開発および管理されており、中間マージンなしで一貫した品質を保証します。

2. 厳格な品質検査体制

ISO9001認証取得の生産ライン。すべてのユニットは、抵抗値、絶縁、耐電圧、および温度管理のテストを受ける必要があります。 IEC、UL、NEMAなどの国際規格に準拠しています。

3. グローバルなプロジェクトサービス経験

製品は40カ国以上に輸出されています。ヨーロッパ、東南アジア、南米の現地の労働条件に精通しています。当社は、お客様がプロジェクトのパラメータを照合し、コンプライアンス文書を提供できるよう支援します。
