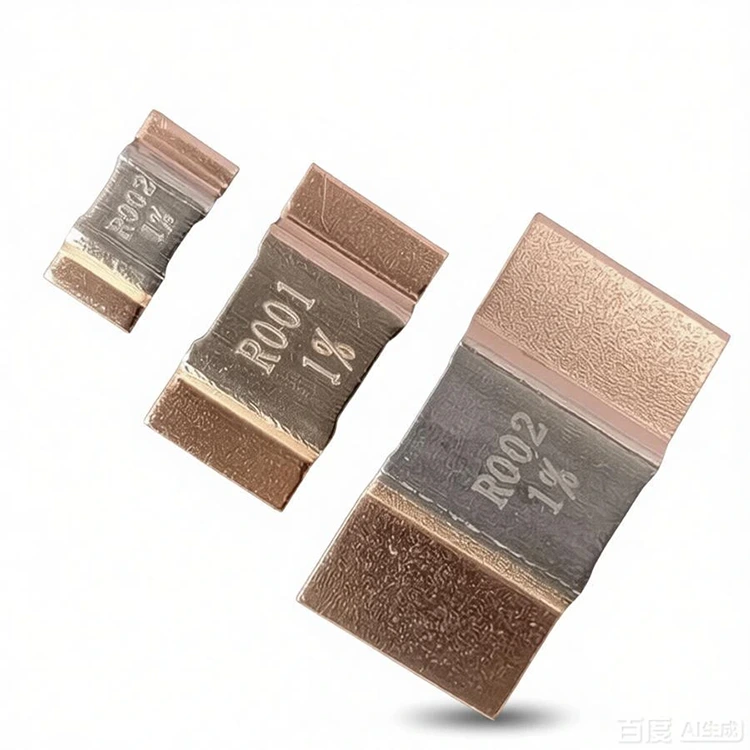

裸合金電流検出抵抗器

RST Electric のベア合金電流検出抵抗器は、最先端の高精度電流検出技術を代表します。この表面実装シャントは、基板スペースが重視され、測定精度が最優先されるアプリケーション向けに設計されており、高度な電子ビーム溶接プロセスを利用して、高安定性合金抵抗素子と純銅電極を接合しています。この全金属構造により、従来の厚膜シャントや巻線シャントによく見られた寄生インダクタンスと熱起電力が排除され、高周波回路における高速で正確な電流検出が可能になります。

芯材

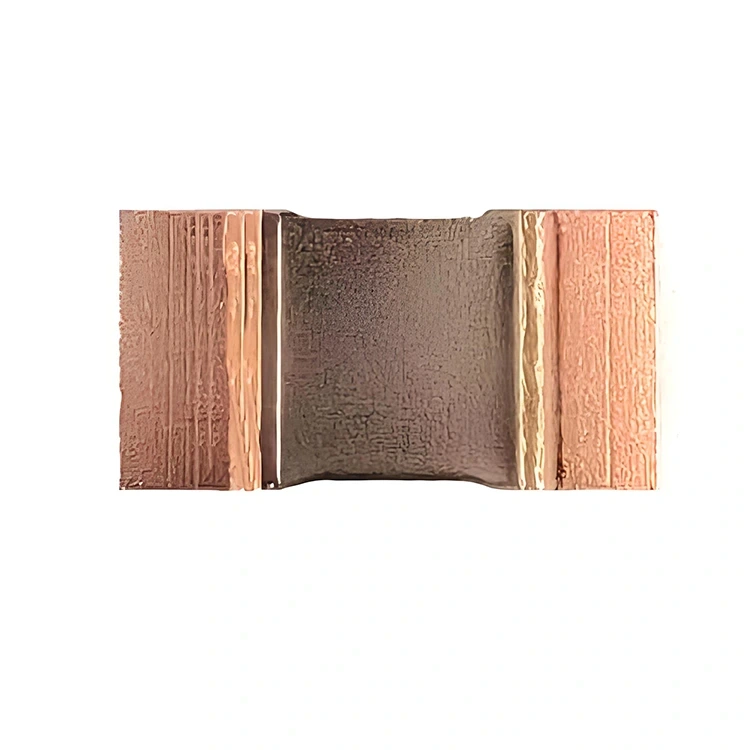

この低オーム抵抗器のコアは、3 つの材料オプションで利用できる精密合金要素です。低 TCR アプリケーション用のマンガニン (CuMn)、優れた安定性用の Karma (NiCr)、および高温環境用の FeCrAl (鉄-クロム-アルミニウム) です。このエレメントは純銅の端子に電子ビーム溶接されており、最小限の接触抵抗と優れた機械的強度を備えたモノリシック構造を形成しています。その結果、高いサージ電流、熱サイクル、およびドリフトのない長期経年劣化に耐えることができる抵抗器が得られます。

WSN シリーズは、次の 4 つの標準的な表面実装フットプリントで利用できます。

● 2512 (6.4×3.2mm) – 定格 3W、コンパクトなパワーステージに最適

● 3920 (10×5.2mm) – 5W 定格、自動車および産業用アプリケーションに最適化

● 5930 (15×7.2mm) – 7W 定格、高電流バスバーおよびバッテリーパック用

● 2726 (6.95×6.6mm) – 5W 定格、高密度レイアウト向けの独自の薄型正方形フォーマット

抵抗値は業界をリードする 0.1mΩ から 5mΩ までの範囲にあり、許容誤差は ±0.5% と低く、TCR は ±100 ppm/°C (マンガニン) という低さです。各ユニットは、温度サイクル、高温保管、負荷寿命、湿熱への曝露など、AEC-Q200 規格に準拠した厳格な信頼性テストを受けています。

中国の信頼できるベア合金電流検出抵抗器メーカーとして、RST Electric は 10 年以上にわたる精密抵抗器エンジニアリングと高度な製造技術を組み合わせて、自動車、産業、再生可能エネルギー用途の最も厳しい要件を満たすコンポーネントを提供しています。

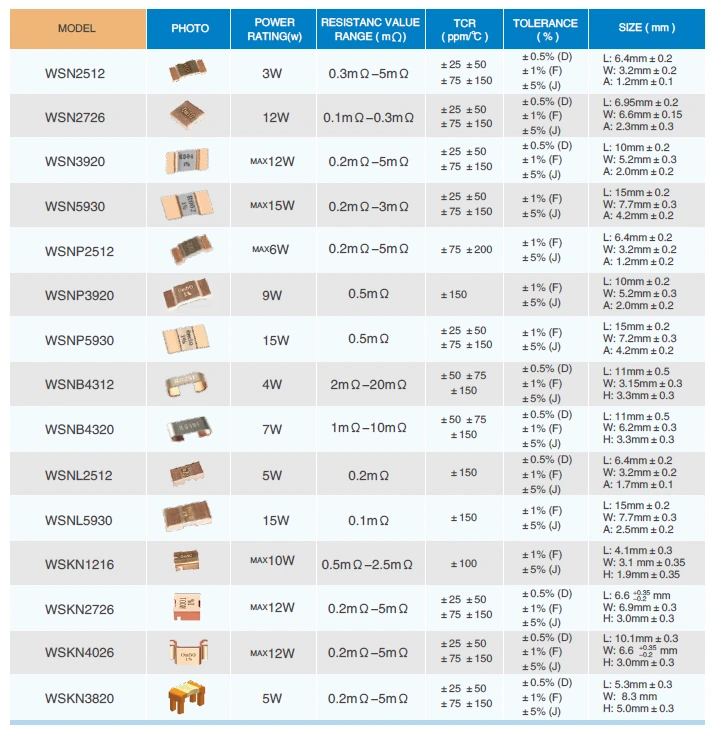

技術仕様

製品の特徴

1.電子ビーム溶接構造 – モノリシック合金と銅の溶接により接触抵抗が排除され、優れた機械的強度と長期安定性が保証されます。

2. 最小 0.1mΩ の超低抵抗 – 電力損失と電圧降下を最小限に抑えながら、数百アンペアの正確な測定を可能にします。

3. 非常に低いインダクタンス (0.5nH – 5nH) – ほぼゼロの寄生インダクタンスにより、信号を歪ませることなく高周波スイッチング回路 (最大数 MHz) で使用できます。

4.非常に低い熱電起電力 (<1µV/°C) – 正確な電流検出に重要な、抵抗器の温度勾配によって引き起こされる測定誤差を最小限に抑えます。

5.複数の合金オプション – マンガニン (低 TCR)、カルマ (高安定性)、または FeCrAl (高温) を選択して、特定の用途のパフォーマンスを最適化します。

6.業界標準の SMD フットプリント – 2512、3920、5930、2726 サイズがあり、自動組立プロセスと互換性があります。

7.高電力密度 – コンパクトな 5930 パッケージで最大 7W、スペースに制約のある電源モジュールやバッテリー パックに最適です。

8.精度許容差 – 車載BMSおよび産業用ドライブの高精度電流測定に±0.5%が利用可能。

9.全金属構造 – セラミック基板や厚膜材料を使用していないため、優れたパルス処理と熱伝導性が保証されます。

製品の用途

図面と寸法

梱包と発送

RST Electric は、すべての裸合金電流検出抵抗器の安全な配送を保証します。

● テープ＆リールパッケージング: すべての WSN シリーズ抵抗器は 7 インチまたは 13 インチのリールで供給され (リールあたりの数量: 2512 の場合は 4000 個、3920/5930 の場合は 2000 個、2726 の場合は 1000 個)、自動ピックアンドプレースアセンブリと互換性があります。

●バルク包装：試作や少量生産の場合はご要望に応じて対応可能です。

● 耐湿性: これらの抵抗器は MSL 1 (無制限の保存寿命) に分類されており、湿気に対する特別な取り扱いは必要ありません。

● 文書: 梱包リスト、検査証明書、および材料申告書が各荷物に同梱されます。

● 輸送オプション: 少量の場合は速達宅配便 (DHL/FedEx/UPS)、中量の場合は航空輸送、大量の注文の場合は船便。

よくある質問

1.Q: RST Electric を選択する利点は何ですか?

A: 当社は 10 年以上にわたり、裸合金電流検出抵抗器の分野に深く関わってきました。当社は合金の選択、電子ビーム溶接、試験プロセスを完全に管理する認定メーカーです。中間の手順はありません。工場から直接製品を供給するため、コスト効率の高い価格で提供されます。 ISO9001認証取得の生産拠点と専用生産ラインを保有しています。各製品は 100% の電気テストを受けており、サンプルは AEC-Q200 自動車グレードの信頼性テストに合格しています。品質は安定していて制御可能であり、自動車や産業用途などの要求の厳しいシナリオに正確に適応できます。

2. Q: 御社はどのようなカスタマイズ サービスを提供していますか?

A: 当社は、複数の側面にわたる包括的なカスタマイズ サービスを提供します。パッケージ サイズは、2512 や 3920 などの標準仕様に加え、カスタム サイズもサポートしています。抵抗範囲は0.1mΩ～5mΩで、特別な抵抗値をカスタマイズできます。公差は±0.1%まで低くすることができ、さまざまな精度要件に適しています。材料はマンガン銅、カマなど、またはカスタマイズされた合金にすることができます。同時に、±100 ～ ±750ppm/℃の TCR オプションがサポートされており、端子コーティングは要望に応じて純錫、錫鉛、金メッキから選択できます。

3. Q: 品質保証は何ですか?

A: 当社が製造する各ベア合金電流検出抵抗器は、抵抗値や許容差などのコアパラメータのチェックに重点を置いて、100% 電気テストを受けています。サンプルは、温度サイクル、負荷寿命、高温保管、湿度試験などの AEC-Q200 規格に従ってテストされており、自動車アプリケーションの性能要件を完全に満たしています。当社は ISO 9001 認証を取得した生産システムと、自動車グレードの電流検出ソリューションに特化した専門のエンジニアリング チームを擁し、製品の長期的な安定性と信頼性を保証します。

4. Q: 納期、配送方法、アフター保証は何ですか?

A: 納期は柔軟に対応させていただきます。標準サイズの商品の場合は 10 ～ 15 営業日かかります。カスタマイズされた製品の場合、15 ～ 25 営業日かかります。購入数量に応じて配送方法をお選びいただけます。少量の場合は、DHL などの国際宅配便サービスを利用できます。中規模のバッチの場合は、航空輸送を採用できます。大量のバッチの場合は船便を使用できます。アフターセールスは12ヶ月の保証を提供します。遠隔故障診断とスペアパーツの配送が可能です。テストレポートや材料証明書などの完全な文書を商品と一緒に提供できます。同時に、安心して購入できるよう、プロセス全体を通じて製品統合に関するテクニカル サポートが提供されます。
