金属合金電流検出抵抗器

設計上の利点

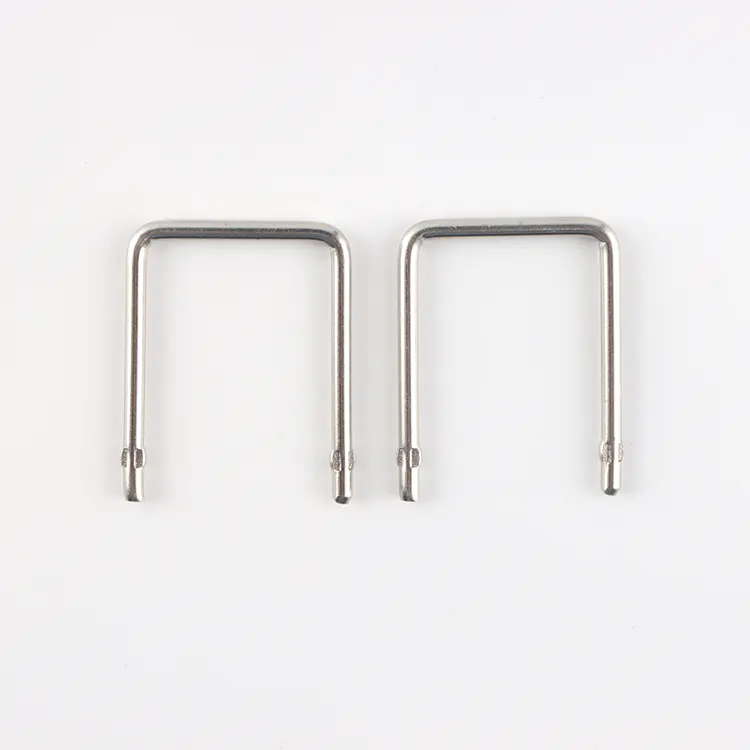

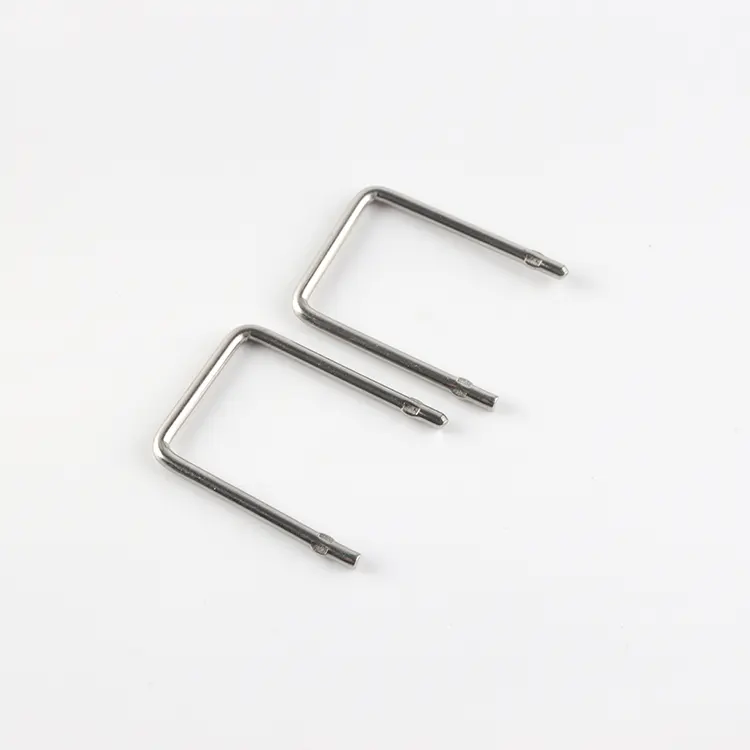

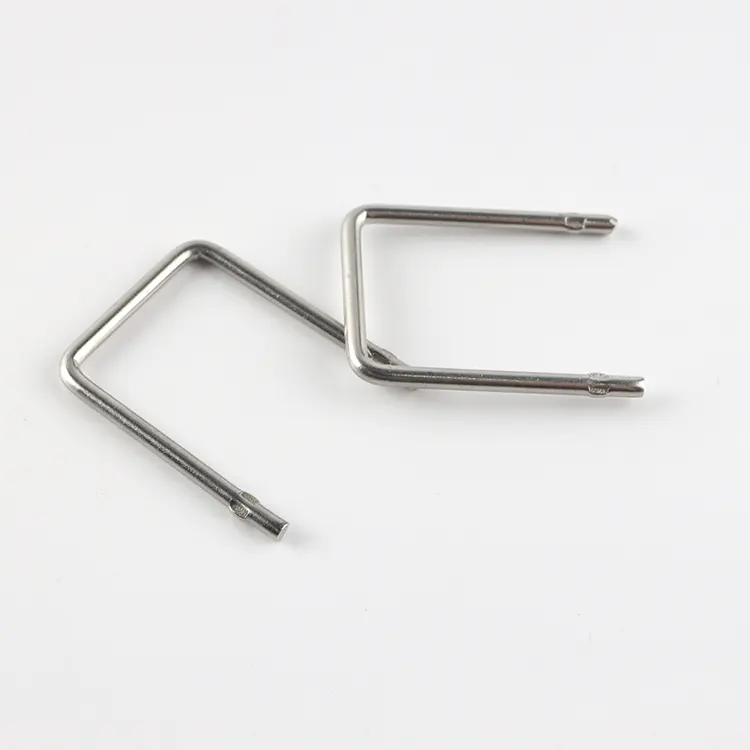

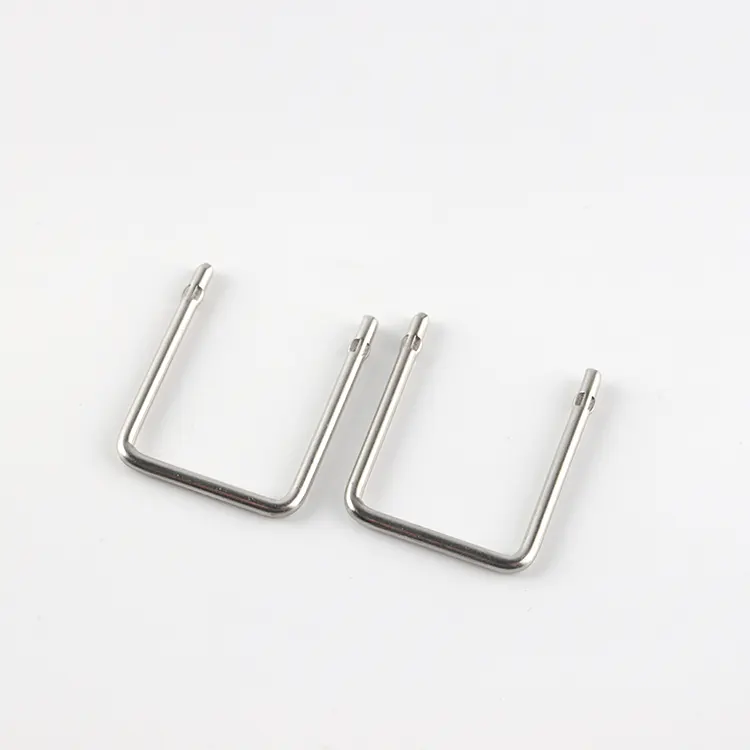

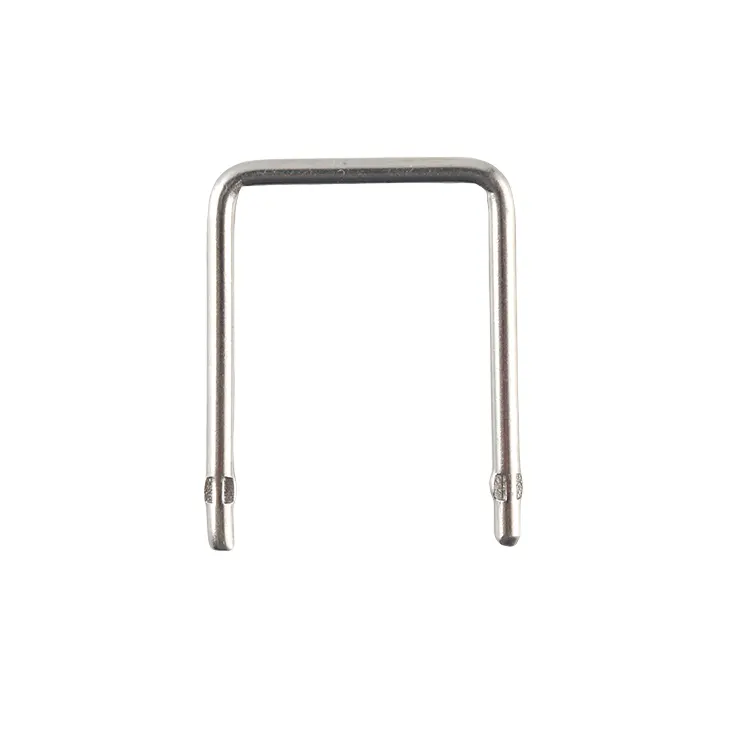

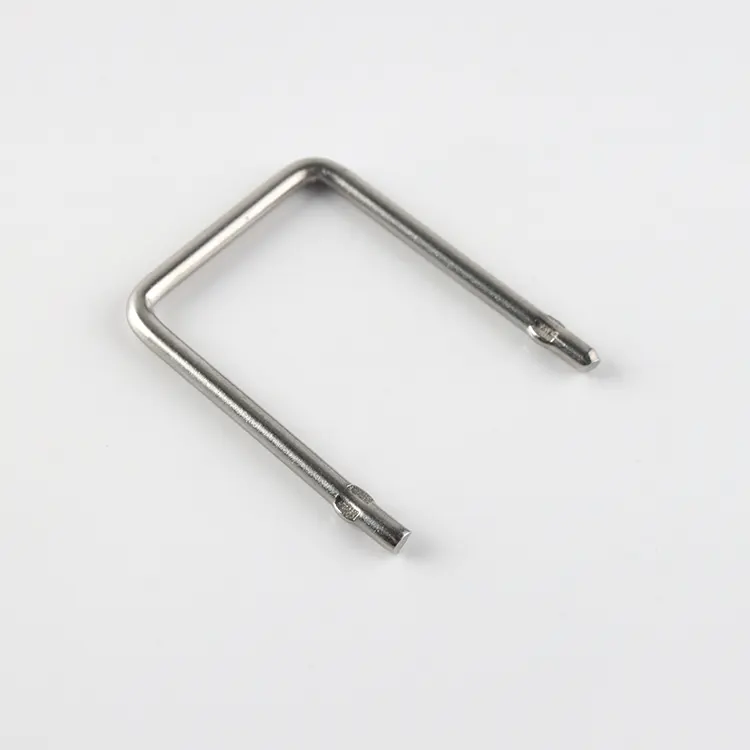

RST Electric の金属合金電流検出抵抗器は、最新のパワー エレクトロニクスで DC および AC 電流を測定するための、非常に安定した低インダクタンスのソリューションを提供します。基板スペースが限られており、精度が最優先されるアプリケーション向けに特別に設計されたこの低オーム抵抗器は、低い温度係数、高いサージ耐量、および長期安定性の優れた組み合わせを提供する精密金属合金要素 (マンガニンまたは類似のもの) を利用しています。垂直型のラジアルリードパッケージにより、抵抗器を直立させることができ、素子の周囲の自然な空気循環を促進しながら設置面積を最小限に抑えることができます。これは、熱放散が懸念される高密度レイアウトでは重要な利点です。

構造の最適化

この金属要素抵抗器の構造は、電気的性能と機械的信頼性の両方を考慮して最適化されています。抵抗素子は、±50 ppm/°C という低い温度係数を持つ安定性の高い合金から製造されており、動作温度範囲全体にわたって抵抗値がほぼ一定に保たれます。次に、このエレメントは錫メッキ銅リード線に溶接され、機械的保護を提供すると同時にオープンエア設計で最大限の冷却を可能にする難燃性ハウジングに封入されます。このコンポーネントは超低インダクタンスを実現し、従来の巻線抵抗器では不要な位相シフトや電圧スパイクが発生する高周波スイッチング回路に適しています。

抵抗と定格電流の仕様

FLQ53 シリーズは、抵抗範囲が 2mΩ ～ 50mΩ、電流定格が 2.5A ～ 21A で、フルスケールでの標準的な電圧降下が 50mV ～ 100mV に相当します。アナログ - デジタル コンバータおよびオペアンプとの直接インターフェイスに最適です。 ±1%、±2%、±5% の標準公差は、精密機器と汎用アプリケーションの両方に対応します。

中国の信頼できる金属合金電流検出抵抗器メーカーとして、RST Electric は 10 年以上にわたる精密抵抗器エンジニアリングと厳格な品質管理を組み合わせて、最も要求の厳しい環境において正確でドリフトのない電流フィードバックを提供するコンポーネントを提供しています。

技術仕様

製品の特徴

1.超低抵抗値 – 2mΩ ～ 50mΩ で、最小限の電力損失と低い電圧降下で、数アンペアから 20A 以上の電流を正確に測定できます。

2. 低温度係数 (TCR) – ±50 ppm/°C ～ ±100 ppm/°C により、高精度の電流検出に重要な、温度変化全体にわたって安定した抵抗値が保証されます。

3. 極めて低いインダクタンス – 金属合金構造により寄生インダクタンスが実質的に排除され、高周波スイッチング回路や高速過渡応答に最適です。

4.広い電流範囲 – 単一シリーズで 2.5A ～ 21A をカバーし、複数の電力レベルにわたって設計の柔軟性を提供します。

5.コンパクトな垂直設置面積 – ラジアルリード直立設計により、PCB 面積の消費が最小限に抑えられ、高密度のコンポーネント配置が可能になります。

6.高い安定性と信頼性 – 精密金属合金要素は、優れた長期安定性と熱サイクルに対する耐性を提供します。

7.難燃性コーティング – 産業用および家庭用電子機器の安全要件を満たす耐久性のある難燃性素材でカプセル化されています。

8.精度公差 – 高精度設計とコスト重視の設計の両方に対応するために、±1%、±2%、±5%、±10% で利用可能です。

9.カスタマイズ可能なパラメータ – アプリケーション固有の要件に合わせて、特別な抵抗値、リードフォーミング、およびマッチングペアを利用できます。

10. 簡単な PCB 統合 – 自動挿入装置と互換性のある標準ラジアル リード ピッチ (電流定格に応じて 5mm ～ 50mm)。

製品の用途

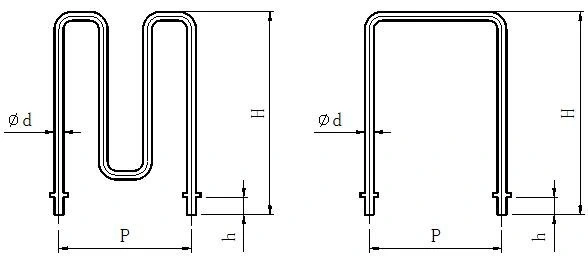

図面と寸法
