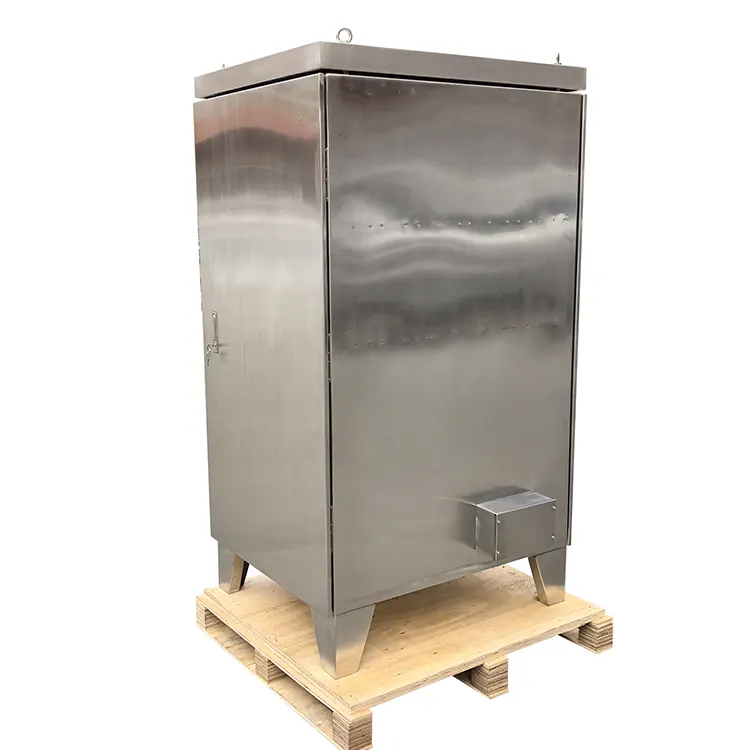

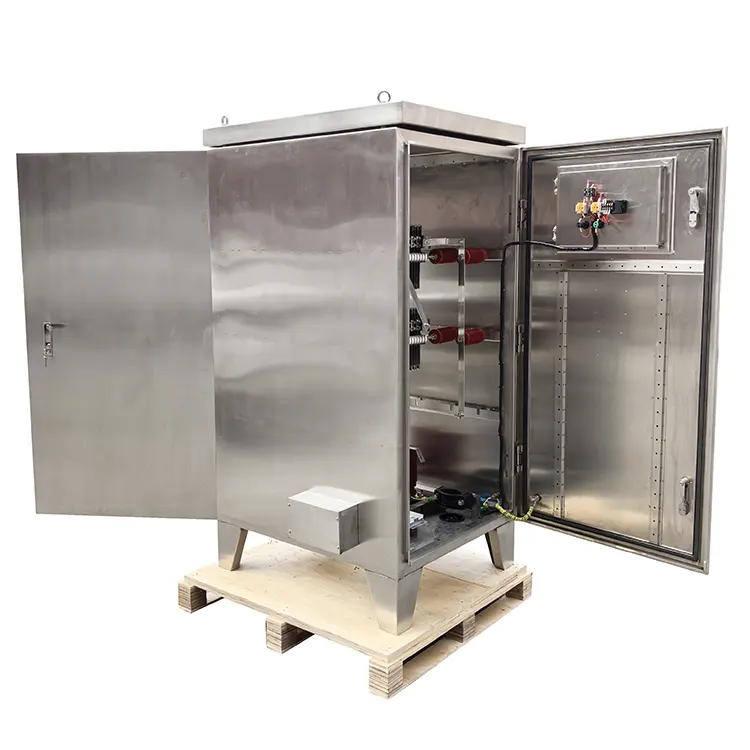

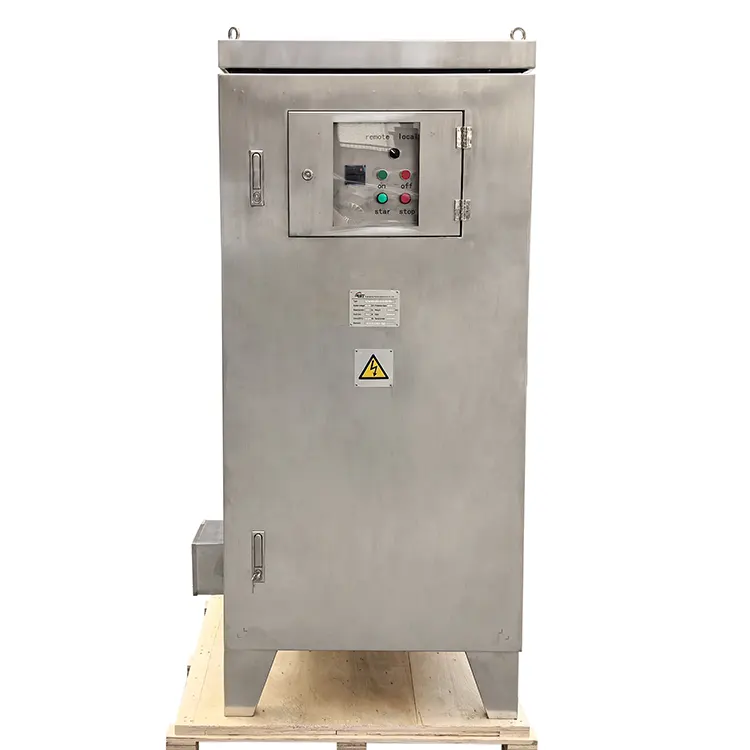

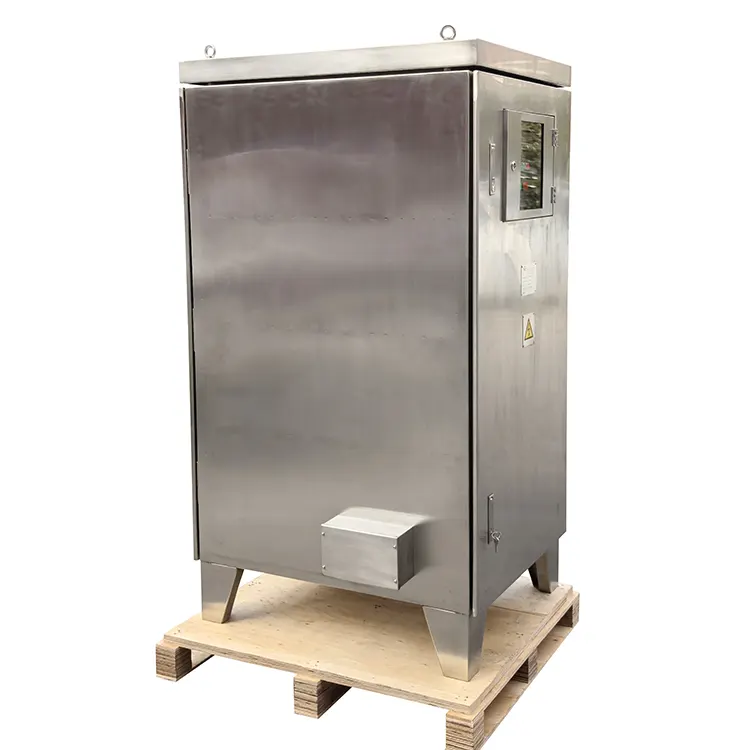

中性点接地抵抗器

製品の機能

RST Electric の中性点接地抵抗器は、現代の中電圧電力システムにおいて不可欠な役割を果たします。しっかりと接地されている、または接地されていないネットワークでは、単相地絡故障により、変圧器、ケーブル、回転機械に損傷を与える破壊的な電流が発生し、危険なステップ電位や接触電位が発生する可能性があります。このパワーシステム抵抗器は、システムの中性点とアースの間に正確に計算された抵抗を挿入することでこれらのリスクに対処し、地絡電流を管理可能なレベル (通常は 10A ～ 2000A) に制限しながら、敏感な地絡リレーが影響を受ける回路を検出して絶縁するのに十分な電流を確保します。

製品性能

この中性点接地抵抗器の背後にある工学哲学は、極端な条件下での寿命と性能を重視しています。抵抗素子は、優れた耐食性、安定した抵抗温度係数、および機械的劣化なしに故障イベント中の繰り返しの熱サイクルに耐えられる能力から選ばれた高級ステンレス鋼合金 (SUS430 および SUS304) で製造されたグリッド型構成を採用しています。これらの要素は、標準的な屋外使用向けの SUS304 ステンレス鋼、優れた塩水噴霧耐性が必要な海洋および海洋環境向けの SUS316、またはコスト効率の高い屋内設置向けの塗装亜鉛メッキ鋼板など、複数の材料オプションで利用可能な堅牢な筐体内に取り付けられています。

電気的性能は、包括的なテストプロトコルを通じて検証されます。絶縁抵抗は100MΩを超え、耐電圧試験はシステム電圧に応じて32kV～95kVのレベルで1分間実施されます。基本インパルス レベル (BIL) 定格の範囲は 60kV ～ 170kV であり、抵抗器が絶縁破壊を起こすことなく落雷やスイッチング過渡現象に耐えることができます。 5 ～ 60 秒の時間定格はさまざまな保護方式に対応しており、抵抗器は温度制限内に保ちながら障害エネルギーをすべて吸収するように設計されています。中国の信頼できる中性点接地抵抗器メーカーとして、RST Electric は 10 年以上にわたる電力抵抗器エンジニアリングの専門知識と世界的な接地慣行の深い理解を組み合わせて、世界中の公益事業、産業施設、再生可能エネルギー開発者の厳しい要件を満たすコンポーネントを提供しています。

技術仕様

製品の特徴

1.高温耐性 – ステンレス鋼のグリッド要素は、歪み、たるみ、または大幅な抵抗変化なしに、故障電流状態の極度の熱応力に耐えるように設計されています。

2.安定した抵抗特性 – 低 TCR 合金により、故障サイクル中も抵抗が厳しい許容範囲内に留まり、正確な電流制限が維持されます。

3.堅牢な機械構造 – 強化されたサポートを備えた頑丈なステンレス鋼グリッドは、故障時の振動、衝撃、磁力に耐えます。

4.統合監視オプション – リモート電流測定用の変流器、過熱保護用の温度センサー、および SCADA 統合用のアラーム接点のオプション。

5.IEEE32 および IEC 準拠 – 中性点接地装置の国際規格を満たすように設計およびテストされており、信頼性の高いパフォーマンスとオペレーターの安全性を保証します。

6.幅広いアプリケーション範囲 – 10A～2000Aの故障電流を伴う6.3kV～35kVのシステムに適しており、多様な保護哲学に対応します。

7.柔軟な時間定格 – 特定のリレー調整および障害解消要件に合わせて、5 秒から 60 秒まで利用できます。

8.耐食性エンクロージャ – SUS304、SUS316、塗装亜鉛メッキ鋼などの材料の選択により、あらゆる環境で最適な耐久性を実現します。

9. 高い絶縁性とインパルスレベル - 170kV までの BIL 定格と 95kV までの電源周波数耐性により、落雷やスイッチングサージへの耐性が保証されます。

10.カスタムエンジニアリング機能 – 独自のアプリケーション向けに特別な電圧定格、抵抗値、エンクロージャ構成、および監視パッケージを利用できます。

製品の用途

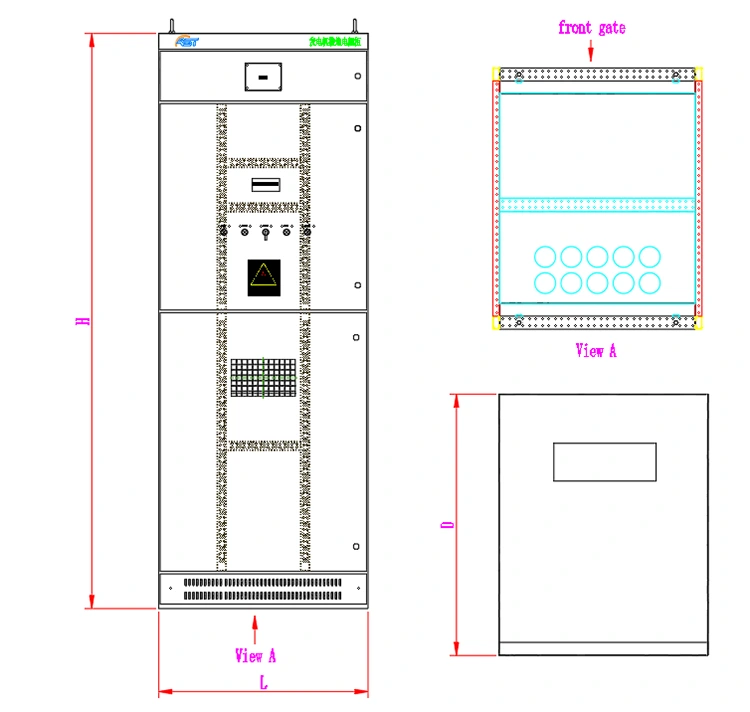

図面と寸法

仕様 L(mm) W(mm) H(mm) 重量(KG)

6.3&10kv-10~200A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

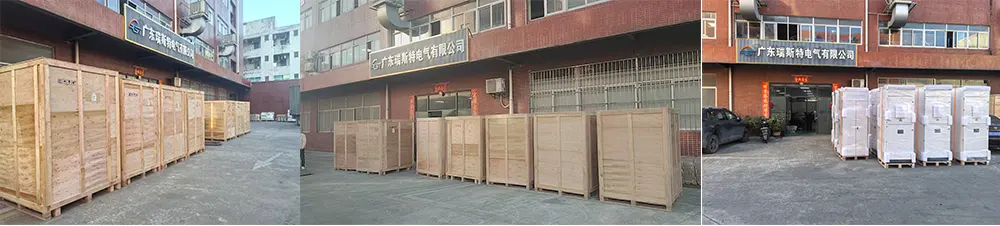

梱包と発送

RST Electric は、すべての中性点接地抵抗器に対して厳格なパッケージング プロトコルを実装しています。

● 輸出に適した木枠: 各 NER は頑丈なスチール製スキッドにしっかりと取り付けられ、国際輸送用の ISPM 15 規格に準拠した特注の燻蒸処理されていない合板木枠に封入されています。

● 湿気からの保護: 海上輸送中の結露による損傷を防ぐため、ユニットは乾燥剤パックとともに VCI (蒸気腐食防止剤) フィルムで包まれています。

●持ち上げと取り扱い：重心と持ち上げポイントを明確にラベル付け。クレーンを安全に取り扱うために、輸送ブラケットとスプレッダーバーが付属しています。

●ブッシング保護：磁器ブッシングは耐候性キャップとフォームパッドで保護されており、損傷を防ぎます。

● 文書: 包括的な出荷文書には、梱包リスト、認定工場テストレポート、材料証明書、通関サポートが含まれます。

● 貨物オプション: 当社は、必要に応じて、FCL 海上貨物、プロジェクト貨物、ブレークバルク貨物、または航空貨物について、経験豊富な重量物貨物運送業者と提携しています。

すべてのユニットは、抵抗測定、絶縁抵抗、絶縁耐力、目視検査を含む、必要に応じて顧客担当者が立ち会う完全な工場受入れテスト (FAT) を受けます。

よくある質問

Q: RST Electric が保有する中核となる製造能力は何ですか?

A: RST Electric は中国で完全に認可および認定されたメーカーであり、10 年以上にわたって中性点接地抵抗器の設計と生産を専門としています。グリッドコンポーネントの製造、シェルの製造、完成品の組み立てから検査、受け入れまでをカバーする完全な垂直統合生産能力を備えており、これらすべてがプロセス全体を通じて独立して管理され、安定した追跡可能な製品品質を確保し、各段階でアウトソーシングによって引き起こされる品質リスクを排除します。当社は ISO 9001 認証を取得した工場を有しており、ステンレス鋼グリッド抵抗器と高圧コンポーネントの専用生産ラインを備えています。すべての接地抵抗器は、工場から出荷される前に、抵抗値、絶縁抵抗、電源周波数耐電圧などの主要な指標をカバーする定期テストが 100% 行われます。同時に、雷インパルス（BIL）、温度上昇検証、短期電流容量などの型式試験も実施し、製品性能が規格を満たしていることを総合的に確認します。さらに、当社のエンジニアリング チームは経験豊富で、接地システムの設計、IEEE32/IEC 標準の適用、および保護の調整に重点を置いています。設計から製造まで製品の互換性を完全に制御できます。

Q: 中性点接地抵抗ではどのようなカスタマイズ パラメータがサポートされていますか?

A: RST Electric は包括的なカスタマイズ サービスを提供しています。お客様の実際のアプリケーションシナリオに応じてパラメータを柔軟に調整し、さまざまな個別のニーズに対応できます。システム電圧は通常 6.3kV ～ 35kV をカバーし、カスタマイズされた設計によりさらに高い電圧を実現できます。故障電流は 10A ～ 2000A に対応しており、必要に応じて特別な定格値を開発できます。時間定格は 5 ～ 60 秒で、特定の期間はカスタマイズできます。抵抗値はアプリケーション シナリオに基づいて 1Ω ～ 9999Ω の範囲で計算できます。また、シェル材質はSUS304、SUS316ステンレス鋼、塗装鋼材、特注合金からお選びいただけます。現場の環境に合わせて保護等級をIP23～IP65まで調整可能です。同時に、変流器 (CT)、熱センサー、警報接点、およびリモート監視インターフェイスを装備して、さまざまな業界の接地保護要件を完全に満たすことができます。

Q: 御社には世界的な供給経験がありますか?

A: RST Electric には広範な世界的な供給経験があります。同社は、5 大陸の EPC 請負業者、電力会社、産業運営者、再生可能エネルギー開発者にとって信頼できるサプライヤーです。当社の製品は40以上の国や地域に輸出されており、英国、ドイツ、アラブ首長国連邦、サウジアラビア、オーストラリア、シンガポール、南アフリカなどの主要市場をカバーしています。当社は中性点接地抵抗器の応用において業界で豊富な経験を蓄積しており、さまざまな国内および国際規格に精通しています。電力システム、産業プラント、再生可能エネルギープロジェクトなど、さまざまなお客様のコンプライアンス要件に正確に対応します。当社は、適応性が高く信頼性の高い中性点接地抵抗ソリューションを提供し、お客様がシステムの安全な接地保護を実現できるよう支援します。

Q: 納期はどれくらいですか?サポート資料やアフター保証は何ですか?

A: RST Electric は安定した生産能力を備えており、顧客の注文需要に効率的に対応できます。通常仕様の標準中性接地抵抗の場合、納期は 30 ～ 45 営業日です。カスタマイズされた製品の場合、納期は 45 ～ 60 営業日ですが、顧客のプロジェクトの進捗に影響を与えることはありません。製品の各バッチには、テストレポート、材料証明書、IEEE32 準拠ステートメント、IEC ステートメント、操作および保守マニュアルを含む完全な技術文書が付属します。これは、顧客が受け入れ、準拠レビューを行ったり、後で使用したりするのに便利です。 24ヶ月の保証サービスを提供いたします。グローバルなスペアパーツ ネットワークを利用して、リモート障害診断とスペアパーツの迅速な配送を提供できます。同時に、お客様のニーズに応じてオンサイトデバッグサポートなどの付加価値サービスも提供し、お客様のプロジェクトを全プロセスにわたって完全に保護します。

Q: RST Electric を選択することには、調達コストとコストパフォーマンスの点でどのような利点がありますか?

A: 当社は工場直接供給モデルを堅持しており、中間レベルの値上げはありません。価格設定は完全に透明性があり、顧客は高品質の中性点接地抵抗器をより合理的なコストで購入できるため、調達価値が大幅に向上します。同時に、当社の製品は全工程を自社で生産し、厳格な検査を受けているため、安定した品質と長寿命が確保されており、将来のメンテナンスや交換のコストを効果的に削減できます。さらに、当社のエンジニアリング チームは、お客様のプロジェクト要件に基づいて製品設計を最適化しながら、性能が基準を満たしていることを確認し、製品品質、コンプライアンス、調達コストのバランスをとったよりコスト効率の高いソリューションをお客様に提供し、お客様が低コストで高セキュリティのシステム接地保護を実現できるようにします。
