接地抵抗器

RST Electric の接地抵抗器は、中電圧電気システムの安全性の基礎として機能します。非接地または確実に接地されたシステムで地絡が発生すると、故障電流が破壊的なレベルに達し、人員が危険にさらされたり、変圧器、ケーブル、回転機械に損傷を与えたりする可能性があります。この中性点接地抵抗器は、システムの中性点とアースの間に慎重に計算された抵抗を挿入することでこのリスクに対処し、地絡電流を所定の値 (通常は 10A ～ 2000A) に制限しながら、保護リレーが故障を検出して絶縁するのに十分な電流を確保します。

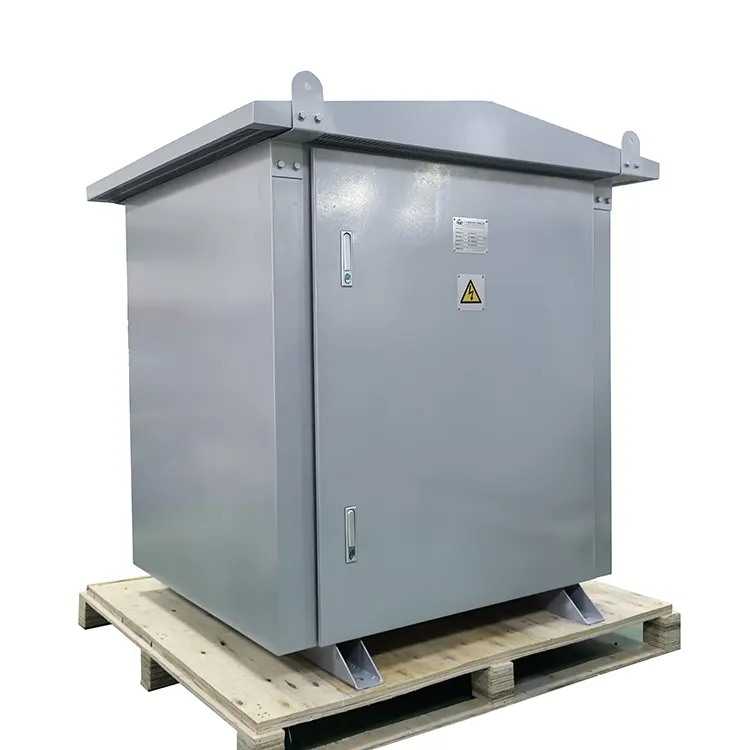

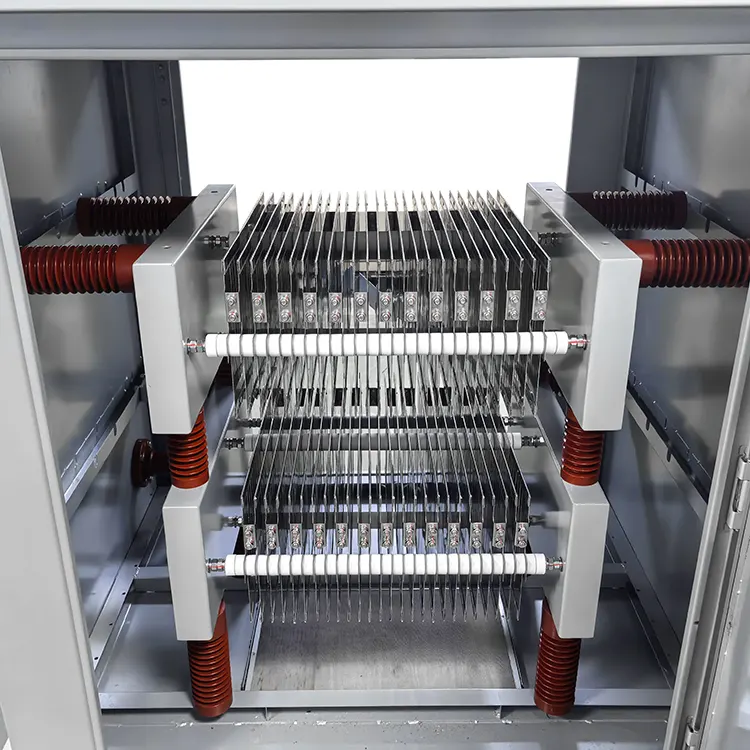

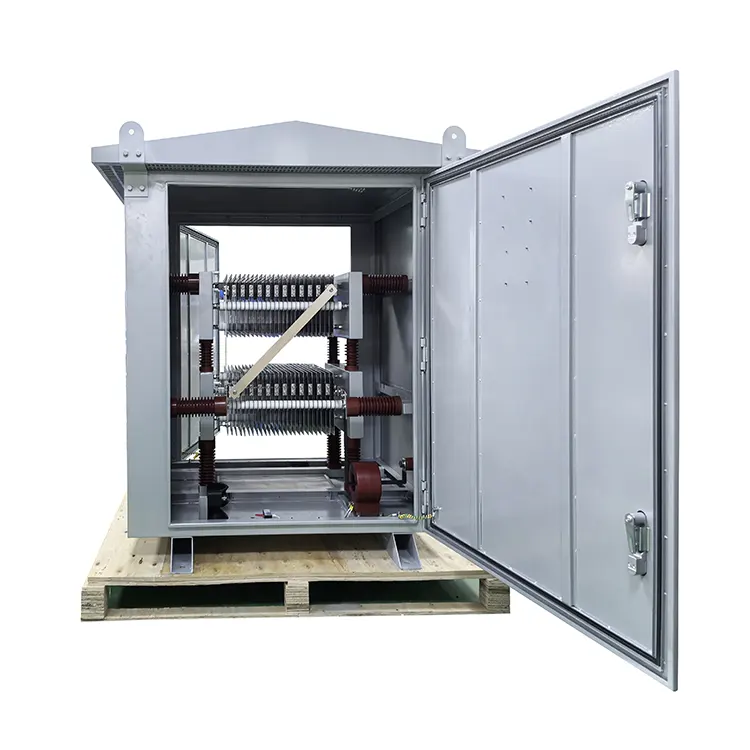

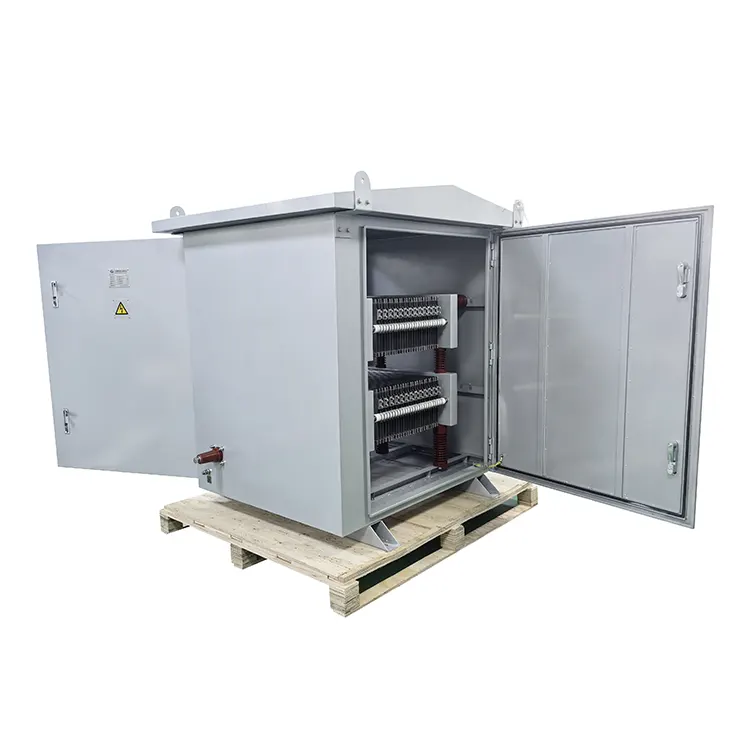

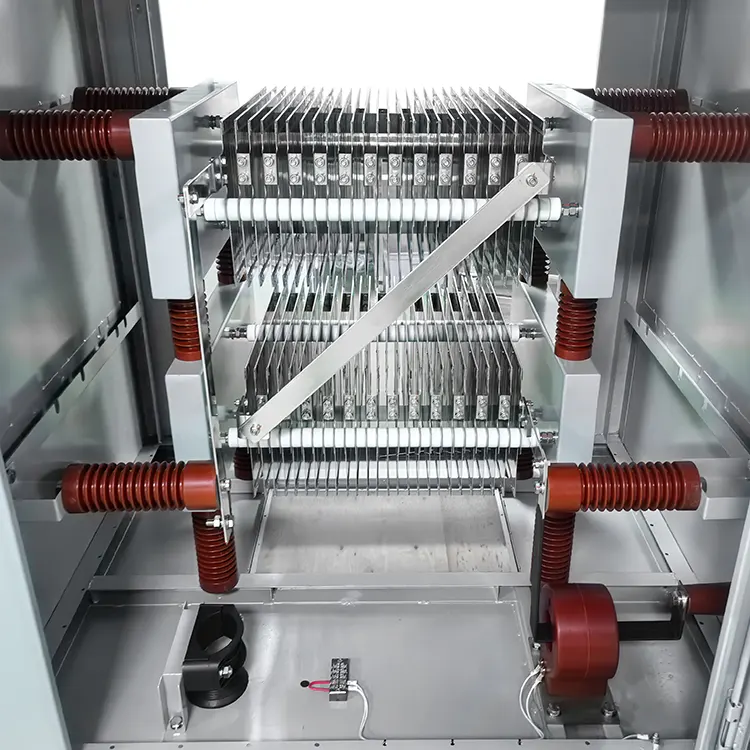

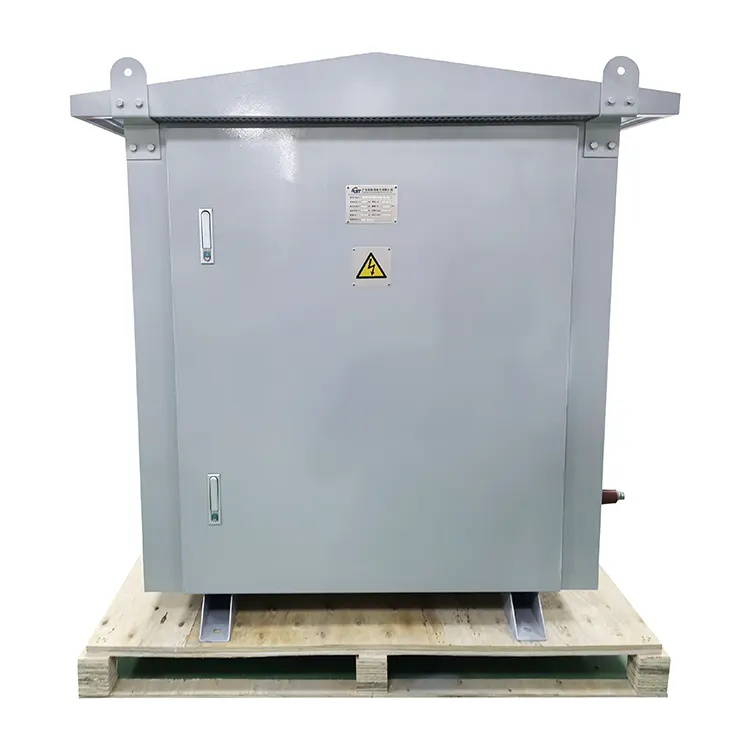

このパワー システム レジスタの構造は、過酷な環境における耐久性と長期信頼性を重視しています。抵抗素子は、優れた耐食性、安定した温度係数、劣化することなく繰り返しの故障サイクルに耐える能力から選ばれた高級ステンレス鋼 (SUS430 および SUS304) で製造されたグリッド型設計を採用しています。これらの要素は、SUS304 ステンレス鋼、海洋用途向けの SUS316、または塗装亜鉛メッキ鋼板で利用可能な堅牢な筐体内に収容されており、すべて屋内または屋外の設置に適した IP 保護を提供するように設計されています。

電気的性能は厳格な試験によって検証されており、絶縁抵抗は 100MΩ を超え、耐電圧は 32kV ～ 95kV のレベルで 1 分間検証されています。基本インパルス レベル (BIL) の範囲は 60kV ～ 170kV で、抵抗器が落雷やスイッチング サージに耐えることができます。 5 秒から 60 秒までの時間定格は、温度制限を超えずにすべての障害エネルギーを吸収するように設計された抵抗器により、さまざまな障害解消シナリオに対応します。

中国の信頼できる中性点接地抵抗器メーカーとして、RST Electric は 10 年以上にわたる電力抵抗器エンジニアリングの専門知識と中電圧システム保護の深い理解を組み合わせて、世界中の電力会社、産業プラント、再生可能エネルギー施設の厳しい要件を満たすコンポーネントを提供しています。

技術仕様

製品の特徴

1.高温耐性 – ステンレス鋼のグリッド要素は、変形や抵抗ドリフトを起こすことなく、故障電流状態の極度の熱応力に耐えます。

2.安定した抵抗と低い TCR – 特別に選択された合金により、故障サイクル中の抵抗変化が最小限に抑えられ、正確な電流制限が維持されます。

3.堅牢で耐久性のある構造 - 実用環境や産業環境で数十年にわたって使用できるように設計された頑丈なエンクロージャとグリッドアセンブリ。

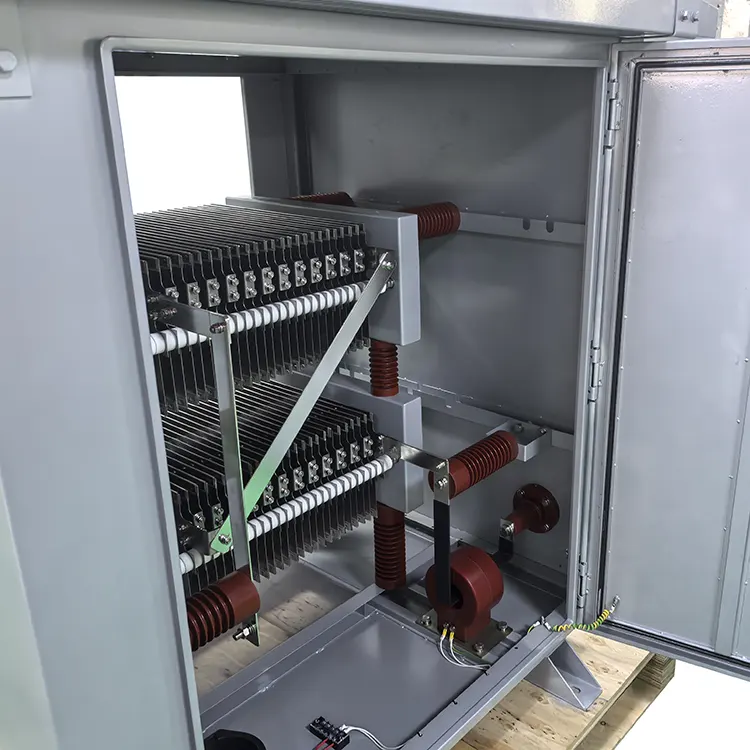

4.統合監視オプション – 変流器、熱センサー、遠隔ステータス表示用の警報接点が利用可能です。

5.標準準拠 (IEEE32) – 中性点接地装置の IEEE32 要件を満たすように設計およびテストされており、信頼性の高いパフォーマンスを保証します。

6.広い電圧および電流範囲 – 6.3kV～35kVおよび10A～2000Aで、小型産業用発電機から大型変電所までの多様なアプリケーションをカバーします。

7.柔軟な時間定格 – 特定の保護スキームと障害解除時間に合わせて、5 秒から 60 秒まで利用できます。

8.耐食性エンクロージャ – 屋内、屋外、または海洋環境向けの SUS304、SUS316、または塗装亜鉛メッキ鋼のオプション。

9.高い絶縁性と BIL レベル – 95kV までの耐電圧と 170kV までの BIL により、落雷やスイッチング サージへの耐性が保証されます。

10.カスタム設計機能 – 特別な電圧定格、抵抗値、エンクロージャ構成、監視パッケージが利用可能

製品の用途

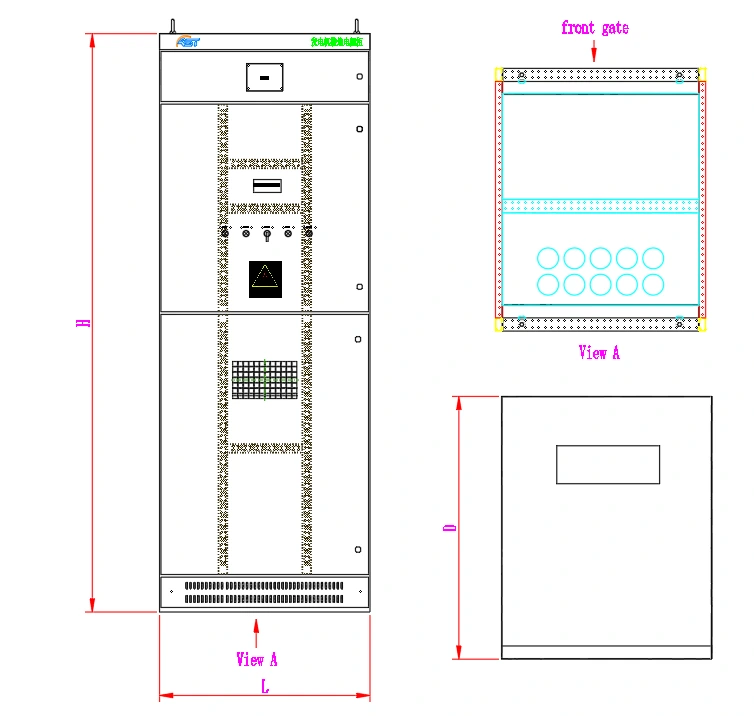

図面と寸法

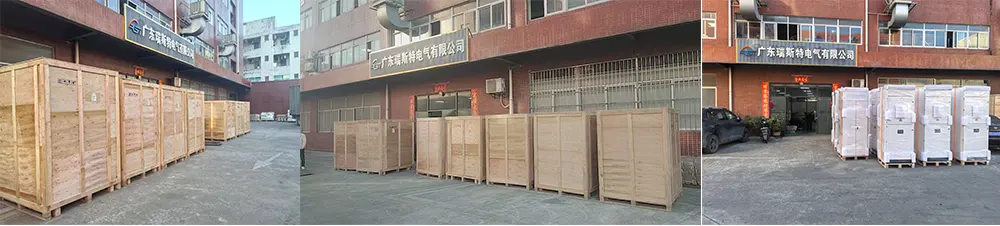

梱包と発送

RST Electric は、すべての中性点接地抵抗器の安全な配送を保証します。

● 頑丈な箱: 各 NGR は強化鋼製スキッドにしっかりと取り付けられ、国際輸送用に設計された特注の合板箱に入れられています。

● 耐候性: 海上輸送中の湿気の侵入を防ぐために、ユニットは乾燥剤パック付きの防水 VCI フィルムで包まれています。

● 吊り上げ規定: 吊り上げポイントと重心の明確なラベル。安全に固定できる配送用ブラケットが付属しています。

● 端子保護: 高電圧ブッシングは輸送中にウェザーキャップで保護されます。

● 文書化: 包括的な出荷文書には、梱包リスト、認定試験報告書、材料証明書、通関サポートが含まれます。

● 貨物オプション: 必要に応じて、FCL 海上貨物、プロジェクト貨物、または航空貨物の専門の重量物貨物運送業者と調整します。

すべてのユニットは、梱包前に、抵抗測定、絶縁抵抗、誘電耐性、目視検査を含む完全な工場受け入れテスト (FAT) を受けます。

なぜRSTエレクトリックを選ぶのですか？

システム保護に妥協のない品質が要求される場合、RST Electric はそれを実現します。

工場直販、アース専門家

● 当社は中国に拠点を置き、10年以上中性点接地抵抗器の生産を専門とする認定メーカーです。

● グリッド要素の製造、エンクロージャの製造、組み立て、テストを完全に社内で管理し、一貫した品質を保証します。

● すべての NGR で工場直接価格設定が行われ、透明なコスト構造と中間業者が存在しません。

プロフェッショナルな製造と品質保証

●ステンレススチールグリッド抵抗器の専用生産ラインを備えたISO 9001認定施設です。

● すべてのユニットに対して 100% 電気検査 (抵抗、絶縁、誘電、BIL サンプル検査) を実施。

● 熱画像検証により、障害シミュレーション中に均一な熱分布が保証されます。

● 中電圧システム保護と IEEE32 準拠を専門とする経験豊富なエンジニアリング チーム。

グローバルな経験、信頼で​​きるサプライヤー

● 世界中の公益事業会社、EPC 会社、鉱山経営者、再生可能エネルギー開発者に対する実績のあるサプライヤーです。

●米国、カナダ、オーストラリア、ドイツ、サウジアラビア、シンガポールなど40カ国以上への輸出実績。

● 発電、配電、産業分野にわたる中性点接地アプリケーションに関する深い専門知識。

無限のカスタマイズ

● システム電圧: 6.3kV ～ 35kV (カスタム設計によりさらに高い電圧も利用可能)。

● 故障電流: 10A ～ 2000A (特別定格あり)。

● 時間評価: 5 秒から 60 秒 (カスタム期間が利用可能)。

● 抵抗値: 1Ω ～ 9999Ω (アプリケーションごとに計算)。

●エンクロージャ材質：SUS304 / SUS316 / 塗装スチール / カスタム。

● 監視オプション: CT / 温度センサー / 警報接点 / 遠隔監視。

● 終端: 高電圧ブッシング / ケーブル ボックス / カスタム。

信頼性の高い配送と生涯サポート

● 標準リードタイム: 標準定格の場合は 15 ～ 20 日。カスタマイズには20〜25日かかります。

● 包括的な文書: テストレポート、材料認証、IEEE32 準拠声明、CE 宣言。

● 12 か月保証 (リモート トラブルシューティングとスペアパーツの発送付き)。

● システム統合、リレー調整、オンサイト試運転に利用できる技術サポート。
