DCロードバンクテスター

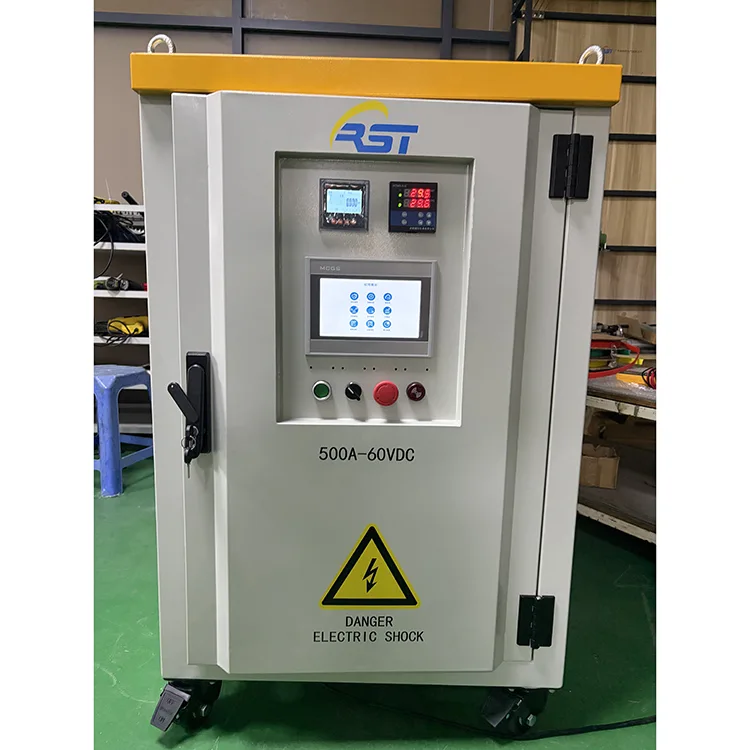

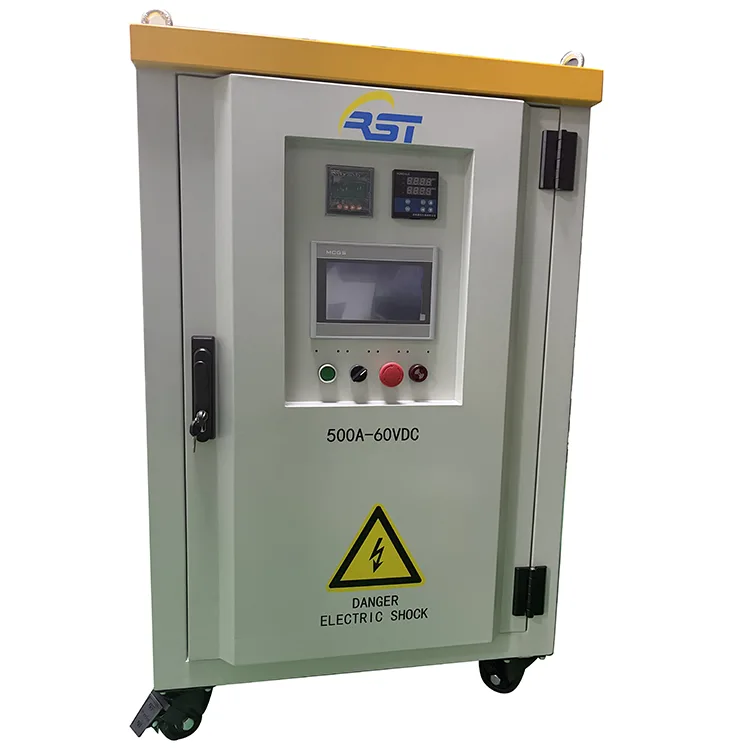

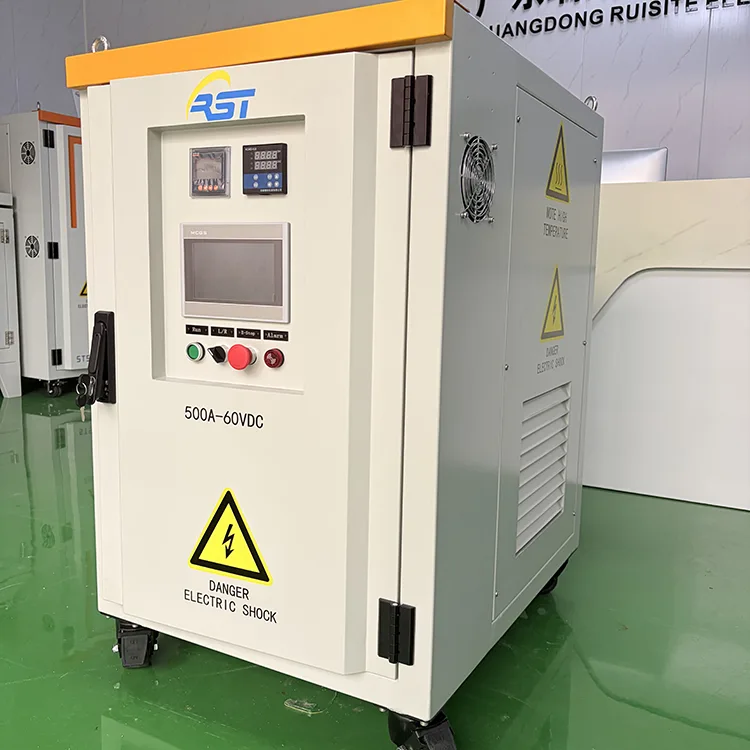

RST-500A-DC60V-R DC ロード バンク テスターは、変動する DC 負荷条件をシミュレートするように設計された耐久性の高い抵抗工業用テスト デバイスです。バッテリーパックの容量放電試験、EV DC充電パイルのエージング、DC電源、通信電源、データセンターHVDC、新エネルギー貯蔵、石油化学DCシステムの性能検証に広く使用されています。

重要なコミッショニング中に過熱する信頼性の低いロード バンクにチームが苦労している場合、または DC システムの正確なデータ ロギングが不足している場合、RST-500A-DC60V-R は信頼できる安定した再現可能なテストを提供します。

コア技術パラメータ

製品の主な利点

1.長寿命を実現する耐食性合金抵抗管。耐酸性、耐塩水噴霧性、優れた絶縁性と放熱性を備えたニッケルクロムステンレス鋼の抵抗器は、急速な劣化のないノンストップの連続放電をサポートし、機器の交換コストを削減します。

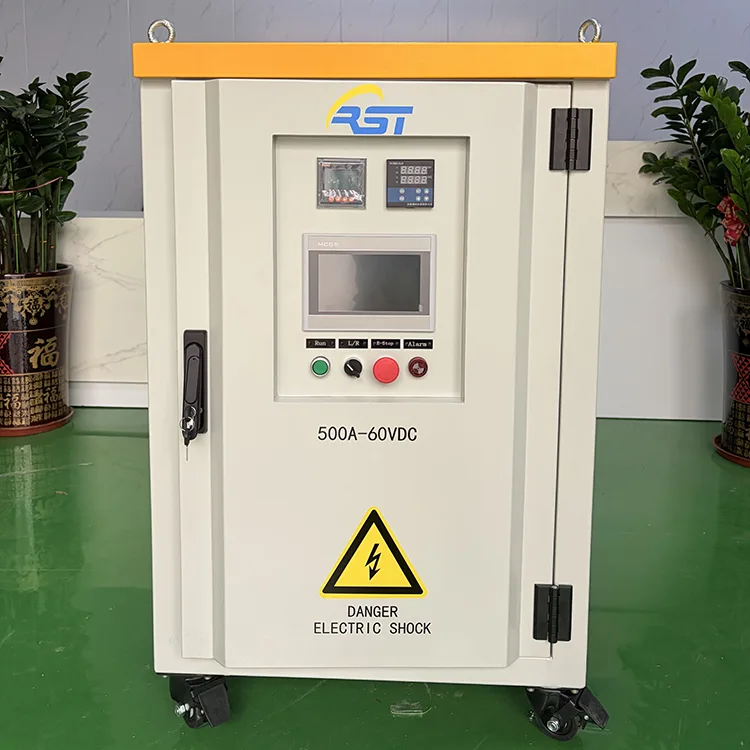

2.デュアルローカルおよびリモートコントロールシステム オンサイト手動/自動ローディング用の内蔵MCGSタッチスクリーン。 RS485 Modbus-RTU 通信により、集中リモート監視が可能になり、自動化された生産ラインのエージング テスト ステーションに最適です。

3.12 ステップの手動調整可能な負荷ギア + 自動定電流負荷 2 つの動作モード: 数値固定電流負荷 (ワンクリック目標電流) と手動独立ギア スイッチ (1A ～ 100A マルチレンジ ギア)。オペレーターは、さまざまな試験規格に応じて、軽負荷、中負荷、全負荷の作業条件を柔軟にシミュレートできます。

4.完全な6ウェイ安全アラームと自動アンロード機構緊急停止、過電圧、過電流、過熱、ファン低風圧マルチ保護。異常値が閾値を超えると、システムは即座にすべての負荷ギアを遮断し、ブザーアラームをトリガーし、テストサンプルの損傷を避けるためにアラームログを記録します。

5.インテリジェントな温度とファン遅延制御 自動ファン停止ロジック: ファンはアンロード後、出口温度が 40℃ 以下に低下するか、3 分間のカウントダウンが終了するまで継続的に動作し、残留熱を完全に放散して抵抗器の寿命を延ばします。

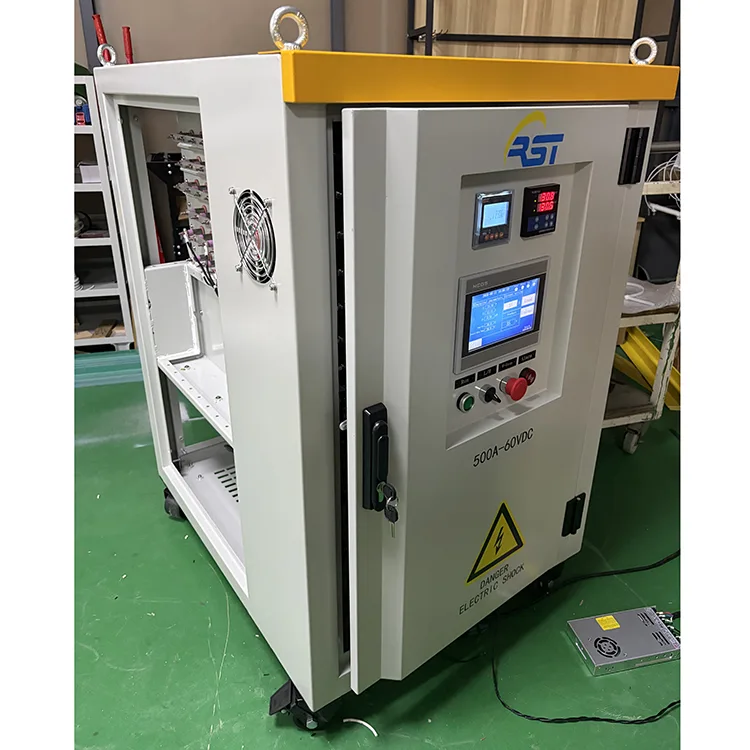

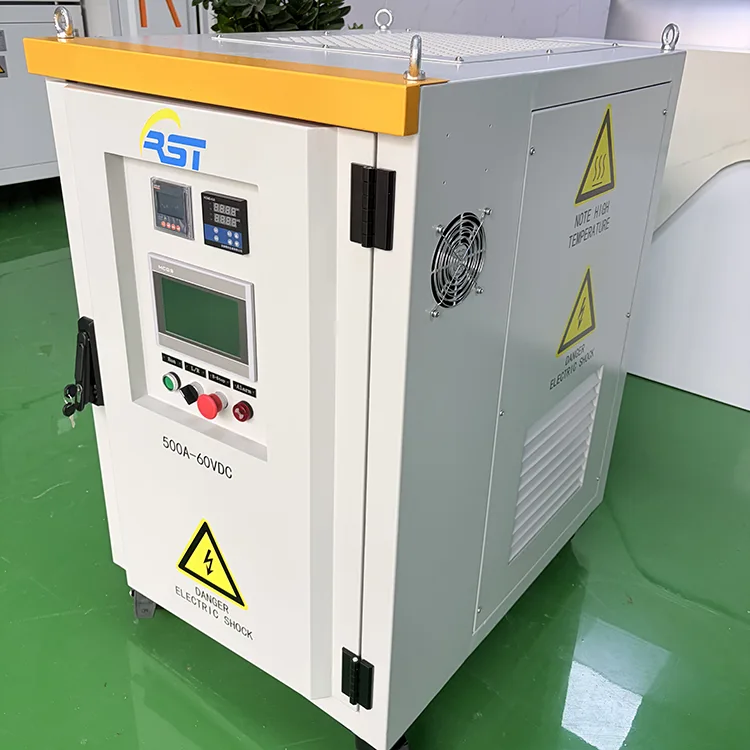

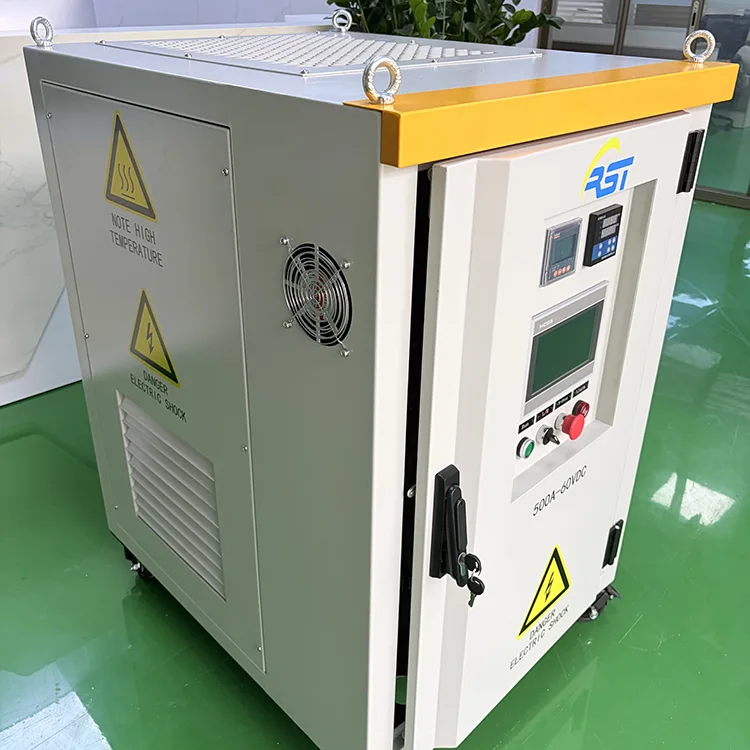

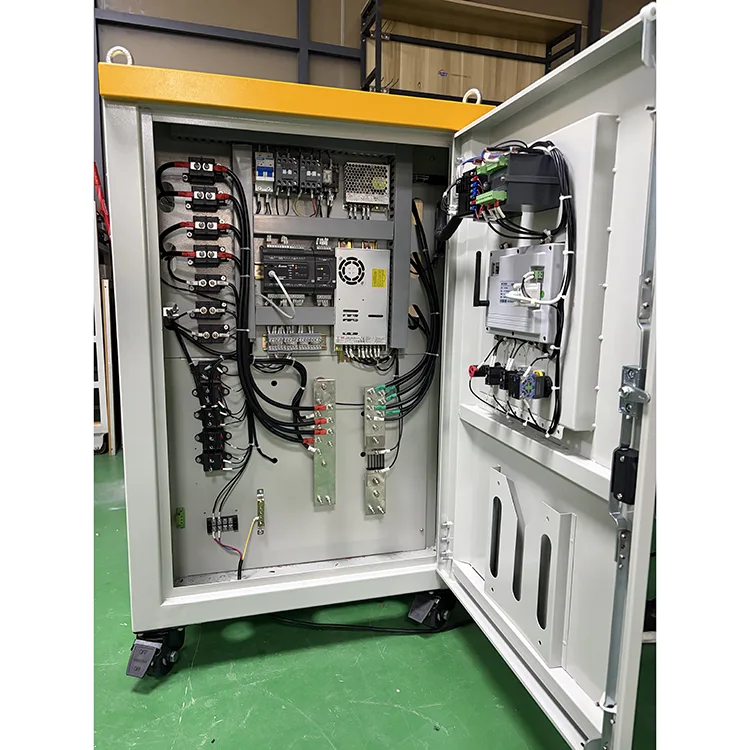

6.モバイルブレーキキャスターとコンパクトなキャビネットレイアウト 4つのロック可能な移動ホイールにより、現場での柔軟な移動が可能。分割された独立した配線コンパートメント (制御回路 / DC テスト回路) は強電流と弱電流を分離し、配線と日常の点検に便利です。

7.リアルタイムのデータ監視とアラーム記録の保存 タッチスクリーンには、電圧、電流、電力、コンセント温度、制御室の温度が同時に表示されます。すべてのアラーム時間と障害の詳細は、後のトラブルシューティングのトレーサビリティのために保存されます。

幅広い応用シナリオ

この 60V 500A DC ロード バンク テスターは、複数の産業分野に適合します。

1.新エネルギーEV産業：DC充電パイル老化試験、車載電源放電試験、リチウム電池パック容量検出

2.テレコムおよびデータセンター: 48/60V DC 電源キャビネットの放電メンテナンス、バックアップバッテリー容量の検証

3.電力・エネルギー貯蔵：直流発電機出力性能試験、オフグリッド太陽電池サイクル放電試験

4.工業製造：DCスイッチング電源工場経年劣化試験、DC整流器負荷シミュレーション

5.石油化学・鉄道：駅バックアップ直流システム定期保守点検

日常および定期メンテナンスガイド

1. 毎日の電源投入前検査 (熱暴走や電気的故障を防ぐため、約 5 分)

検査項目

● 接地線:キャビネットの接地線がしっかりと接続されており、緩んでいないことを目視および手動で確認します。

● 吸気口/排気口:空気の流れを妨げないように、吸気口から 3 メートル以内、排気口から 5 メートル以内に障害物がないことを確認してください。

● ファンの動作: 始動後、ベアリングの異音、激しい振動、または詰まりがないか確認してください。

● 抵抗器チャンバーの内部: アクセス ドアを開け、異物が落ちていないか、またはひどい塵の蓄積がないか確認してください。

● パネルボタンと緊急停止:すべての物理ボタン、緊急停止スイッチ、タッチスクリーンをテストして、敏感な反応を確認します。

定期予防保守計画

2 ～ 4 週間ごと (作業場の粉塵レベルに応じて調整してください)

吸気フィルタを掃除してください (装置の底にあるフィルタは洗えます)。

操作方法：フィルターを取り外す→水洗いしてホコリや油分を取り除く→十分に乾燥させてから取り付けてください。

注: フィルターなしで機械を運転しないでください。

四半期ごと (3 か月ごと) – 徹底したメンテナンス

操作前: 上流の電源を切断し、マシン (LOTO) をロック/タグ付けします。 Allow internal components to cool completely.

●絶縁抵抗試験：標準値≧2MΩ。この値を下回る場合は、直ちに機械を停止し、湿気による損傷や炭化した断熱材コンポーネントがないか確認してください。

● 電気接続をしっかり締めます: 前後のドアを開け、緩んでいるすべての端子と固定ネジを 1 つずつ締めます。

●抵抗素体の目視検査：ニッケルクロム合金抵抗管の異常変色（酸化、赤化）、変形、目減り、異物の付着の有無を確認します。

● 抵抗素子の徹底的な洗浄: 柔らかいブラシまたは低圧の乾燥圧縮空気 (≤5 bar) を使用して、チューブの内側と外側から埃を優しく取り除きます。

● 抵抗測定: マルチメータを使用して各レンジの実際の抵抗値を測定し、測定値を記録し、ドリフトまたは損傷した抵抗器を交換します。

● アラームパラメータの検証: HMI 設定ページにアクセスし、温度や気圧などの各アラームしきい値を検証し、工場出荷時の設定と一致していることを確認します。

6 か月ごと – 接続トルクの検証

重要: 長期間の熱サイクルにより、バスバーや大電流ボルトが緩み、接触抵抗の増加や局所的な過熱につながる可能性があります。

操作: 校正されたトルク レンチを使用して、付属のマニュアルに指定されている標準トルク値に従って、すべてのバスバーとコア ボルトの接続を 1 つずつ締めます。

一般的な障害のトラブルシューティング

1.緊急停止アラームの原因: 赤い非常停止ボタンが押されました。

解決策: 非常停止を時計回りに回してリセットし、デバイスを再起動します。

2.過熱アラームの原因: エアダクトの詰まり、ファンの故障、放熱のない長時間の全負荷。

解決策: 通気口を掃除し、ファンの配線を検査し、テストを一時停止して冷却します。

3.過電圧/過電流アラーム 原因: テスト DC 出力が事前に設定されたしきい値を超えています。

解決策: 設定ページで電圧/電流制限値を確認し、サンプル電源出力を調整します。

4.ファン低風圧アラーム 原因: ファンが始動していない、配線が緩んでいる、排気口の方向が逆。

解決策: ファンを再起動し、ファンの端子を締め直し、空気が上部の出口から上向きに流れることを確認します。

よくある質問

Q1: RST-500A-DC60V-R はバッテリ パックと DC 電源の両方をテストできますか?

はい、これはこの目的のために作られたものです。 DC ロード バンク テスターは定電流モードで動作します。このモードでは、被測定デバイスの電圧が変動しても、内部抵抗が動的に変化して設定電流 (例: 500A) を一定に保ちます。これにより、48V 通信用バッテリの放電テストと 60V 産業用電源のバーンイン テストの両方に最適になります。

Q2: この DC ロード バンク テスターを自動テスト スタンドに統合するにはどうすればよいですか?

背面パネルには、RS485 を介した Modbus-RTU インターフェイスが搭載されています。 Python、LabVIEW、または PLC コントローラで簡単なスクリプトを作成して、「電流を 350A に設定」などのコマンドを送信し、リアルタイムの電圧、電流、およびステータスのアラームを読み取ることができます。 Modbus レジスタ マップはユーザー マニュアルに詳しく記載されています。

Q3: 騒音レベルが70dBと記載されています。それは研究室環境に適していますか?

1 メートルの距離での全負荷騒音は 70dB 以下で、うるさい掃除機に匹敵します。産業現場や専用のテストベイ向けに設計されています。ラボでの拡張使用では、制御が完全にリモートであるため、ユーザーはパススルー バスバー接続を備えた隣接する部屋に DC ロード バンク テスターを配置することがよくあります。

Q4: 型番の「R」は何を意味していますか？

「R」は純粋な抵抗負荷タイプを示します。容量性負荷や誘導性負荷とは異なり、このユニットは力率 1 (PF=1) を示し、真の歪みのない負荷を作り出します。これは、無効電力の変数を導入せずに、実際のバッテリの実行時間と電源の熱挙動を正確にテストするために不可欠です。

Q5: テスト中に 230VAC 補助電源に障害が発生した場合はどうなりますか?

これは重要な安全シナリオです。補助電源が失われると、コンタクタは直ちに DC 負荷を切断し、テストを安全なゼロ負荷状態にします。冷却ファンも停止するため、抵抗素子の熱質量は、この緊急事態において損傷することなく残留熱を吸収するように設計されています。

Ruisite RST シリーズ DC ロードバンクを選ぶ理由?

1.独立した研究開発と生産を行う工場直接メーカー、完全なテストレポートとユーザーマニュアルが各ユニットに付属

2.出荷前に工場で厳格なエージングテスト、0.5クラスの高精度測定モジュール

3.グローバルなアフターサポート、完全な操作ビデオとメンテナンス技術文書

4.さまざまなテスト要求に応じてカスタマイズ可能な電圧/電流ロードバンクモデルが利用可能

5.厳格な品質管理: 電源回路はAC2.5kV絶縁テストに耐え、絶縁抵抗≧100MΩ

実際の応用例

ケース 1: UAE EV ラボの DC バッテリーおよび充電器の老化テスト (高温連続テストシナリオ、ドバイ新エネルギー研究所プロジェクト)

アラブ首長国連邦ドバイの第三者新エネルギー試験機関は、リチウム電池パックとDC EV充電器の認定試験を定期的に実施しています。耐高温性、大電流安定放電、直流負荷試験器の自動データ記録など、高い要求が求められます。コア アプリケーションのハイライトは次のとおりです。

1.0～60Vの幅広いDC電圧と0～500Aの無段階定電流放電をサポートし、48/60Vの太陽電池と30kWの低速EV DC充電器と互換性があり、両目的のテストが可能です。

2.強化されたデュアル大型ファン強制空冷設計、40〜45℃の長期高温環境下でも過熱シャットダウンせずに安定した全負荷連続動作。

3.CSVレポートエクスポート機能を備えたタッチスクリーンデータロガーを内蔵し、UAEの地域エネルギー製品認証申請基準を満たすために完全なテスト曲線を保存します。

4.完全な多重保護回路（過電圧、過電流、逆接続、過熱自動カットオフ）を備えたIP23防塵キャビネット。遠隔監視用のドライコンタクトアラーム出力と一致し、高温および砂浜の気候に適応します。

5.標準的な産業用制御モジュールで構成され、頻繁な長時間のエージングサイクルの後でも安定したパフォーマンスを発揮し、ラボの手動記録の人件費を大幅に削減します。

ケース 2: 海洋掘削リグ動的制動負荷ユニット (重耐久防食シナリオ、インドネシア石油プラットフォーム プロジェクト)

1.インドネシアの海洋石油掘削プラットフォームには、耐塩霧性と安定したロングサイクルブレーキの高い基準を備えた、VFD電気駆動システム用のブレーキ負荷装置をサポートする必要があります。コア アプリケーションのハイライトは次のとおりです。

2.安定した抵抗値±5%のニッケルクロム合金抵抗ストリップ、デュアル軸冷却ファンと気圧差アラーム保護を備えています。

3.IP23保護等級の塩霧防止頑丈なペイントキャビネット。海洋沿岸の塩腐食に効果的に耐えます。

4.風量監視と過熱センサーの二重保護。異常な熱放散が発生した場合、掘削リグ制御システムに停止信号を自動的に送信します。

5.モジュール式の取り外し可能な抵抗コンポーネント。オフショアでの定期メンテナンスと損傷した部品の迅速な交換が簡単です。

ケース 3: 風力発電所の発電機受け入れ負荷試験 (屋外長時間試験シナリオ、ベトナム風力発電所プロジェクト)

1.ベトナムの大手風力発電投資家は、風力タービンブースターステーションのバックアップ発電機セットの全負荷受け入れ試験を必要としており、負荷バンクの継続的な放熱と屋外安全保護に関する厳しい要件を提示しています。コア アプリケーションのハイライトは次のとおりです。

2.両面大型湾曲エアダクト強制空冷構造により、過熱することなく12時間連続全負荷運転を実現。

3.IP23防雨・防塵一体型キャビネット、高温警告灯を備え、野外風力場の複雑な天候に適しています。

4.予約されたModbusリモート通信インターフェイス。風力発電所の中央制御プラットフォームへのテストデータのリアルタイム同期アップロードをサポートします。

5.過熱、過電流、短絡電源オフを含む完全な多層安全保護。吊り上げラグとフォークリフトベースが付いているので、現場での吊り上げや積み替えに便利です。

ケース 3: データセンター UPS FAT エージング テスト (屋内バッチ連続テスト シナリオ、タイ IDC メーカー プロジェクト)

1.タイのデータセンター機器メーカーは、高いテスト効率と自動データ記録を求めて、UPS スタンバイ電源のバッチ工場エージングテストを実施しています。コア アプリケーションのハイライトは次のとおりです。

2. 無段階に調整可能な抵抗負荷、UPS 25%/50%/75%/100% 全負荷のセグメント負荷テストをサポート;

3.内蔵の工業用タッチスクリーン、電圧、電流、電力、実行時間データを自動的に保存し、工場検査ファイル用にワンクリックでテストレポートをエクスポートします。

4.独立した分割電気制御キャビネット、バッチテスト中の偶発的な感電を避けるための明確な警告サインを備えた隔離された高電圧エリア。

5.低ノイズに最適化されたファン構造。過度のノイズ干渉がなく、屋内の長期ワークショップ連続運転に適しています。
