200kw 380v 液体冷却ロードバンク

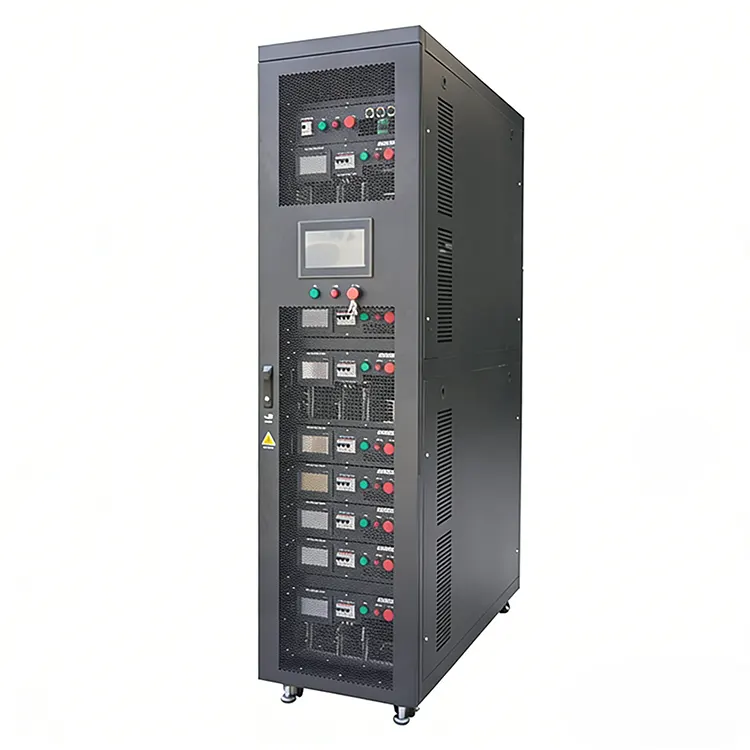

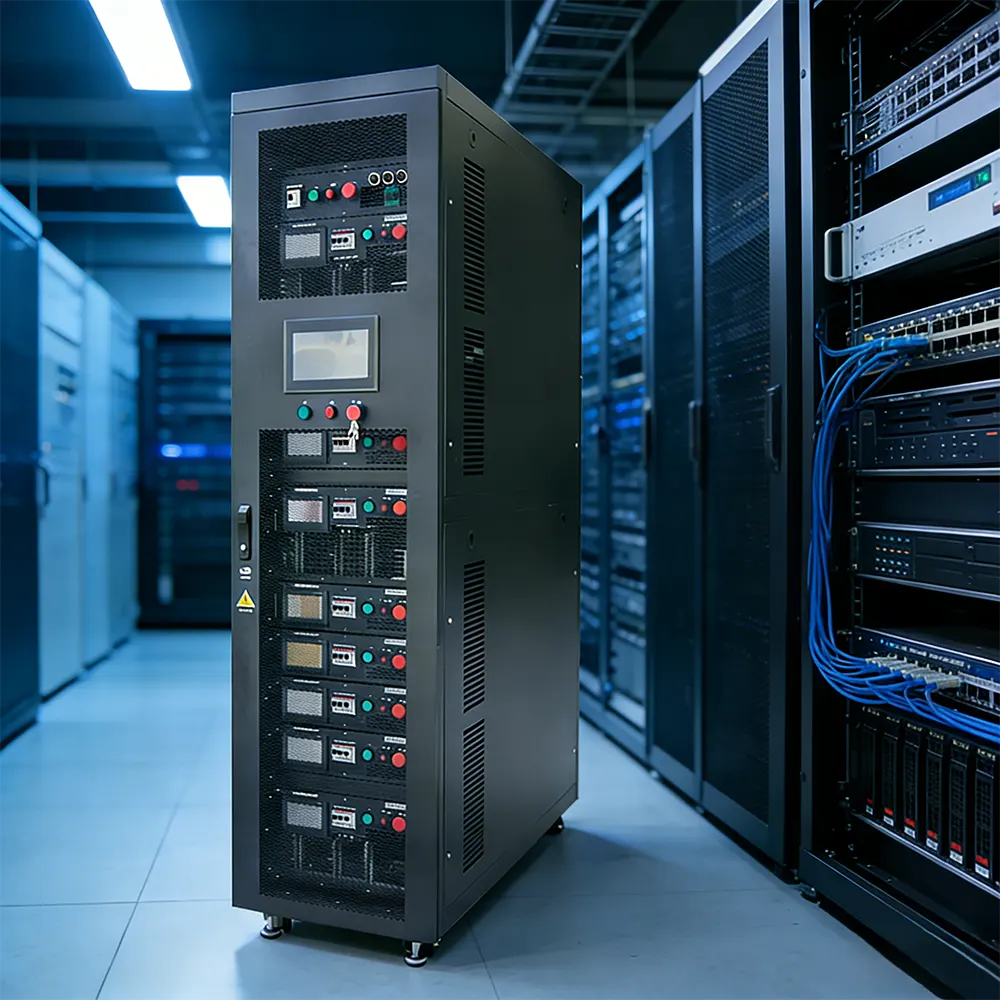

RST Electric の 200kW 380V 液冷ロードバンクは、高出力試験技術におけるパラダイムシフトを表しています。標準の 42U ラック エンクロージャ (W600×D1400×H1800mm) に収容されたこの 200kW 380V 液体冷却ロード バンクは、熱を施設の既存の液体冷却インフラストラクチャに直接伝達することで、大規模なエア ハンドラーや施設の排気システムの必要性を排除します。このシステムは、DN32 入口/出口接続を備えた 304 ステンレス鋼冷却回路を備えており、設計圧力 0.4MPa で最大 200L/min (12m3/h) の流量を処理できます。

高精度の温度センサーが入口/出口冷却液の温度を監視し、フルパワー時の温度上昇が 15°C 以下、圧力降下が 5psi 以下で安定した熱負荷を維持します。抵抗負荷バンク自体は、±2% の負荷精度で 5kW のステップ分解能を提供し、実際の IT 負荷の詳細なシミュレーションを可能にします。制御オプションには、ローカル HMI タッチスクリーン、リモート PC ソフトウェア、RS485/Modbus RTU、および完全なデータ ログ機能が含まれます。

中国の大手 200kW 液体冷却ロードバンク メーカーである RST Electric は、15 年以上にわたる電力抵抗器の専門知識と最先端の液体冷却技術を組み合わせて、次世代のデータセンターと高性能コンピューティング設備の厳しい要件を満たすソリューションを提供しています。

技術仕様

製品の特徴

1.超高電力密度 – コンパクトな 42U 設置面積で 200kW を供給し、スペースに制約のあるデータセンター環境に最適です。

2.静かな動作 – 従来のロードバンクファンの騒音を排除します。循環ポンプのみが最小限の騒音 (<65dB) を発生するため、人が集まるオフィスや研究室のスペースに適しています。

3.正確な熱管理 – 流量、入口/出口温度、圧力損失をリアルタイムで監視することで、正確な CDU と冷却システムの検証が可能になります。

4.ステンレス鋼冷却回路 – DN32 トライクランプ接続を備えた 304 ステンレス鋼構造により、耐食性とさまざまな冷却媒体との互換性が保証されます。

5.冗長接続 – デュアル入口/出口ポート (1+1 冗長) により、再構成せずにプライマリ冷却システムとバックアップ冷却システムに接続できます。

6.包括的な安全スイート – 漏液検出、流れ障害保護、および過熱シャットダウンが含まれており、機密性の高いデータセンター環境にとって重要です。

7.高解像度負荷 – 5kW ステップ増分により、部分負荷から全負荷までサーバー ラックの電力プロファイルを正確にシミュレーションできます。

8.独立した動作 - 熱除去のために施設の空調に依存しません。熱は顧客の液体冷却インフラを介して直接拒否されます。

9. リアルワールド シミュレーション – D2C (Direct to Chip) 冷却検証のために、高密度サーバー ラック (ラックあたり 30kW 以上) の熱的および電気的特性を正確にエミュレートします。

10.高度なデータ収集 – テスト後の分析とレポートに必要なすべての重要なパラメーターを記録およびログに記録します。

製品の用途

● データセンター CDU テスト – 最大 200kW の IT 負荷をシミュレートした状態で、冷却剤分配ユニット (CDU) のパフォーマンスを検証します。

● 液冷サーバー開発 – 研究開発ラボでのチップ直接および液浸冷却システムのテストに制御された熱負荷を提供します。

● 施設の熱管理研究 - さまざまな負荷シナリオにおけるデータセンター冷却インフラストラクチャの熱遮断能力を特徴付けます。

● ハイ パフォーマンス コンピューティング (HPC) – 冷却を最適化するために、GPU クラスターと高密度コンピューティング ラックの熱出力をシミュレートします。

● 実験室およびテスト環境 – 音響に敏感な空間または空気品質が管理された空間で、静かでクリーンで効率的な電力テストを可能にします。

● ハイパースケール データセンターのコミッショニング – 液体冷却システムと配電および監視インフラストラクチャの統合を検証します。

● 冷却シ​​ステムのレトロフィット検証 - IT を実際に導入する前に、アップグレードまたは変更された冷却システムの容量をテストします。

パッケージについて

200kW 380V 液体冷却ロード バンクは、輸送中に慎重な取り扱いを必要とする精密設計の機器です。 RST Electric では、各ユニットを次の保護手段でパッケージ化しています。

● ユニットは振動減衰マウントを備えた頑丈なパレットにボルトでしっかりと固定されています。

●防水VCIフィルムで包み、湿気の侵入を防ぎます。

● 重要な箇所にフォームクッションを備えたカスタム合板箱に封入されています。

● 汚染を防ぐために、すべての冷却剤接続部はキャップと密閉されています。

● 文書パッケージには、圧力試験証明書、材料証明書、工場試験報告書が含まれています。

配送オプションには、LCL または FCL の海上輸送、航空輸送、または緊急の要件に応じた速達宅配便が含まれます。出荷前に、すべての 200kW 液体冷却ロード バンクは、圧力テスト、漏れ検出、全負荷熱検証を含む完全な工場受け入れテスト (FAT) を受けます。

RSTエレクトリックについて

直接工場、液体冷却の専門家

● 当社は、高度な 200kW 380V 液冷ロードバンクの生産を専門とする、中国に拠点を置く認定メーカーです。

● 設計、冷却回路の製造、電気組み立て、テストを完全に社内で管理し、優れた品質を保証します。

● 200kW 液体冷却ロードバンクごとに工場直接価格が設定されており、透明性のあるコスト構造で中間業者が存在しません。

専門的な製造と熱に関する専門知識

● 電力抵抗器エンジニアリングにおける 15 年以上の経験が、現在では次世代アプリケーション向けの水冷ソリューションにまで拡張されています。

●冷却回路組立専用のクリーンルームを備えたISO9001認証取得施設です。

● 最終組み立て前にすべての冷却回路で 100% ヘリウム漏れテストを実施。

● カスタム冷却要件に対応する社内の熱シミュレーションおよび検証機能。

グローバルな経験、信頼で​​きるサプライヤー

● 世界中のデータセンターオペレーター、IT 機器メーカー、冷却システムインテグレーターへの実績のあるサプライヤーです。

● 米国、欧州、シンガポール、中東市場への輸出実績。

● データセンターの熱管理と高密度電力テストに関する深い専門知識。

無限のカスタマイズ

● 冷却媒体オプション: 脱イオン水 / グリコール混合物 / 誘電性流体 / カスタム。

● 接続タイプ: DN32 トライクランプ / NPT ネジ / クイックコネクトカップリング / カスタム。

●流量制御：手動バルブ/自動流量制御/可変速度ポンプの統合。

● 制御の強化: 高度な PLC、ビル管理システム (BMS) の統合、リモート監視。

● 計量オプション: 基本 / 精密流量計 / 多点温度検知。

● エンクロージャのバリエーション: オープン フレーム / 42U ラック / カスタム寸法。

信頼性の高い配送と生涯サポート

● 標準リードタイム: カスタム 200kW 380V 液冷ロードバンク構成の場合は 30 ～ 45 営業日。

● 包括的な文書: 圧力試験レポート、材料認証、O&M マニュアル、CE/ISO 認証。

●リモート診断とグローバルなスペアパーツネットワークによる18か月保証。

● オプションのオンサイト試運転、冷却システム統合サポート、RST フィールド エンジニアによるオペレーター トレーニング。

プロジェクト事例

1. プロジェクトの背景

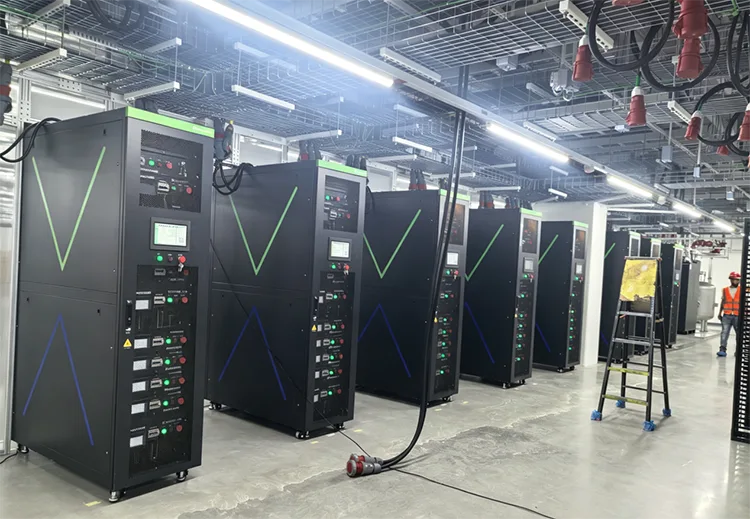

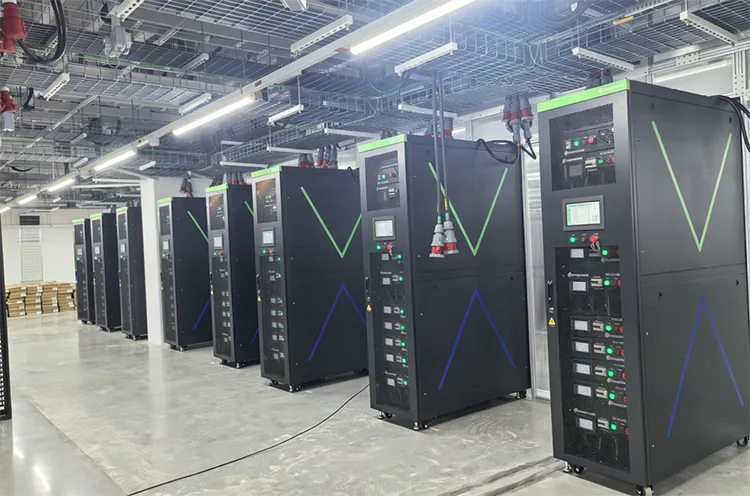

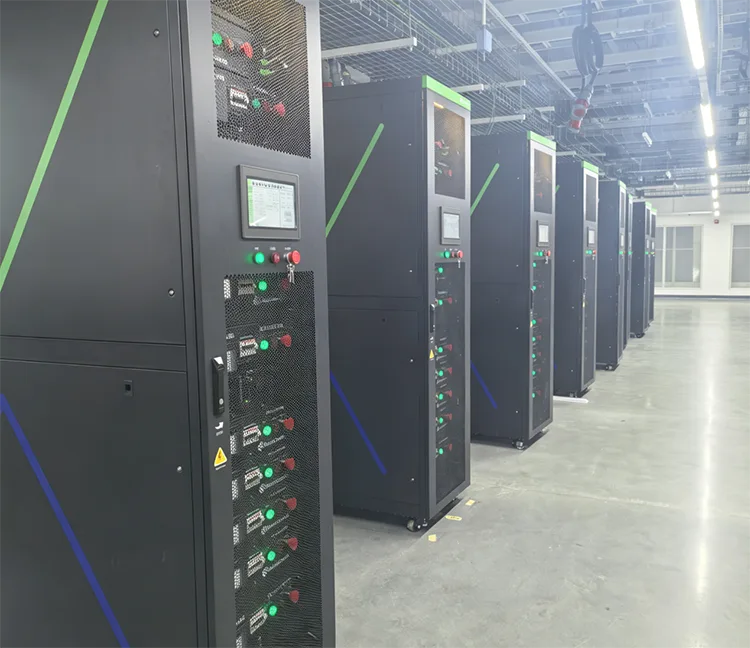

マレーシアのジョホール州にあるこのハイパースケール AI データセンターは、GPU サーバー クラスターにフルキャビネット CDU 液冷循環システムを採用しています。プロジェクトの受け入れ段階では、中心的な要件は、CDU 液体循環ループの実際の冷却能力を正確に検証し、キャビネット内の高密度サーバーによって生成される実際の熱放散負荷をシミュレートすることです。

従来の空冷負荷は現場の水循環パイプラインに接続できず、長期にわたる冷却性能検査のために一定の熱負荷を CDU ループに供給することができません。実際のキャビネットの熱レイアウトを復元するために、かさばる空冷装置を標準の 19 インチ ラック内に取り付けることはできません。

一年中マレーシアの熱帯性高温環境の影響を受けるため、クライアントは、CDU システムの継続的な熱負荷検査と同期 UPS/スタンバイ発電機の全負荷試験を完了するために、オンサイトの冷媒媒体に適合するラックタイプの液体アクセス ロード バンクを必要としています。 RST Electric は、現地の TNB 電力受け入れ基準に準拠した正確な CDU 冷却能力認定を実現するために、バッチ 200kW 380V 密閉型液冷ラック ロード バンクを提供しました。

2. 主要な技術仕様と設計上の利点

電気定格

定格電力：200kW、AC380V（AC380～480V 50Hz対応）、PF=1純抵抗負荷

負荷分割:6kW+6kW+12kW+12kWの4つの独立したステップ、最小6kWの微調整、許容差±5%

連続 24 時間全負荷動作。マレーシアの電源仕様に応じた配線オプションの 1P2W/3P4W

リアルタイム監視: 電圧、電流、電力、冷却剤の入口と出口の温度、パイプラインの水圧、CDU の熱交換効率を判断するためのコアデータ。

材質と構造の特徴

(1) 液体循環マッチング設計: 閉鎖液体冷却回路は顧客のオンサイトの水グリコール冷却剤をサポートし、標準の 1 インチ NPT クイック接続ポートは CDU パイプラインに直接ドッキングします。定格冷却剤流量 10 ～ 25L/min、最大入口水温 40℃、パイプライン圧力降下 ≤2bar。安定した連続熱出力により固定熱を CDU 循環ループに伝達し、液体冷却システムの実際の熱除去効率をテストします。

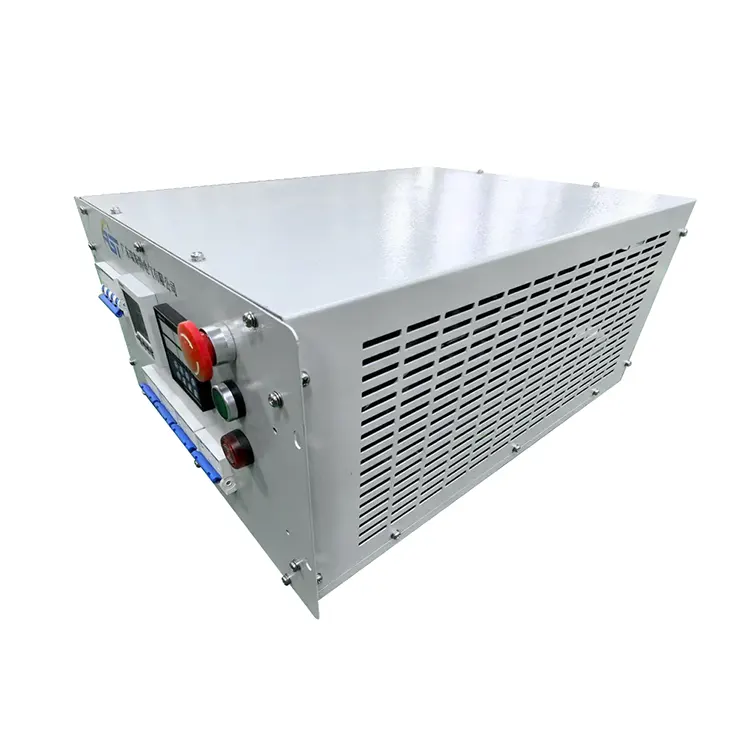

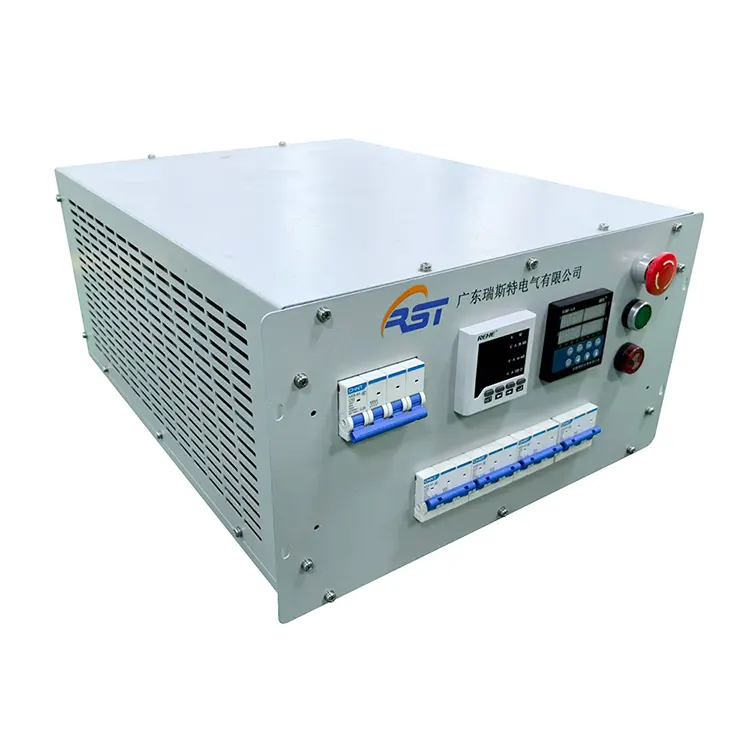

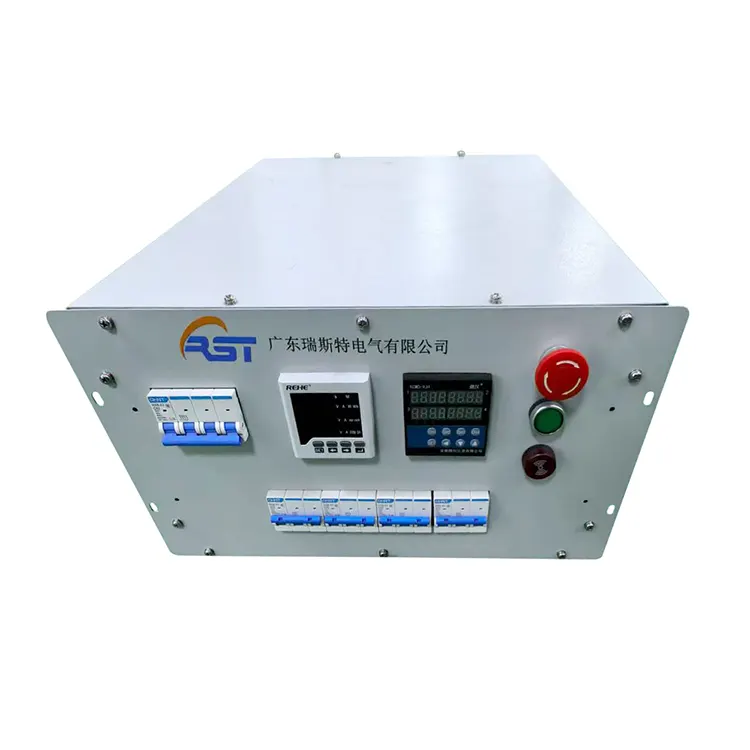

(2) 6U 19 インチ ラック シャーシ: 寸法 482×D650×H266mm、RAL7035 コーティング、乾燥重量 35 ～ 45kg、サーバー ラックに直接埋め込み、オンライン サーバーの実際のキャビネット発熱環境を復元します。

(3) 完全な安全保護: 短絡、過電流、過熱、緊急停止、冷却剤圧力低下、およびオプションのドアインターロック保護。異常時の自動アラームと負荷低下により、長期にわたる中断のないCDUエージングテストを保証します。

(4) マルチコントロールモード: ローカル手動/自動/ポータブルリモコン/PC ソフトウェア制御。 RS485 Modbus オプション。温度および流量データを IDC SCADA にアップロードして、リアルタイム CDU 動作データを記録します。

3. オンサイト設置および試運転標準

(1) マレーシアの電気規定に従って設置します。ユニットは標準キャビネットスロットにスライドし、フロントハンドル、独立した電源配線、CDU循環パイプラインとの液体入口/出口クイックカップル、信頼性の高いPEアースで固定します。

(2) すべてのユニットは出荷前に工場での全負荷バーンインおよびパイプラインの耐圧性テストに合格し、正式なテストレポートが添付されます。オンサイト試運転では、冷媒流量を段階的に調整し、6kW〜200kWを段階的に負荷し、入口/出口水の温度差を記録してCDUの熱交換容量を定量化し、すべての制御および保護機能を検証します。

(3) 毎日の操作ルール: パイプラインの漏れを毎週チェックします。冷却効果に影響を与える不十分な流量を避けるために、CDU 循環フィルターを定期的に掃除してください。サーバーキャビネットの周囲に可燃物を保管しないでください。

4. トラブルシューティングとアフターメンテナンスサービス

異常な過熱、不十分な冷却剤圧力、通信障害、誤った保護アラームなどの一般的な障害が公式メンテナンスマニュアルに分類されています。

定期検査：6か月ごとにパイプラインの気密性をチェックし、内部の抵抗器のほこりを掃除し、メガオーム計で定期的に絶縁テストを行ってください。

保証: 出荷日から 18 か月の保証、製造上の欠陥に対する無料の修理と交換。生涯スペアパーツと英語のリモート技術サポート、大量注文のためのオプションの現地エンジニアのオンサイトトレーニング。今後のデータセンター拡張プロジェクト向けに、カスタムの電力、電圧、液体インターフェース、および通信プロトコルを提供します。

5. プロジェクトの成果

（1）ラックマウント液体構造はCDU循環パイプラインに直接アクセスし、段階的な固定熱負荷を安定して出力し、各CDUループの実際の熱除去能力を正確に検証します。従来の空気負荷では達成できなかったリアルなキャビネット熱シミュレーションを実現し、CDU 受け入れ効率が 65% 以上向上しました。

(2) 安定した密閉液体循環により、マレーシアの高い周囲温度、過熱シャットダウンのない長時間の連続負荷に適応し、すべての CDU 冷却性能指標が合格基準に合格しました。

(3) 水温、流量、電力の自動データ収集により、クライアントの CDU テストレポートの作成が容易になり、IDC プロジェクトの手動テストコストが大幅に削減されます。

(4) 東南アジアのデータセンターでの CDU 冷却検証に特化したカスタマイズされた水冷ロードバンクについては、RST Electric にお問い合わせください。無料の技術提案と見積もりが得られます。
