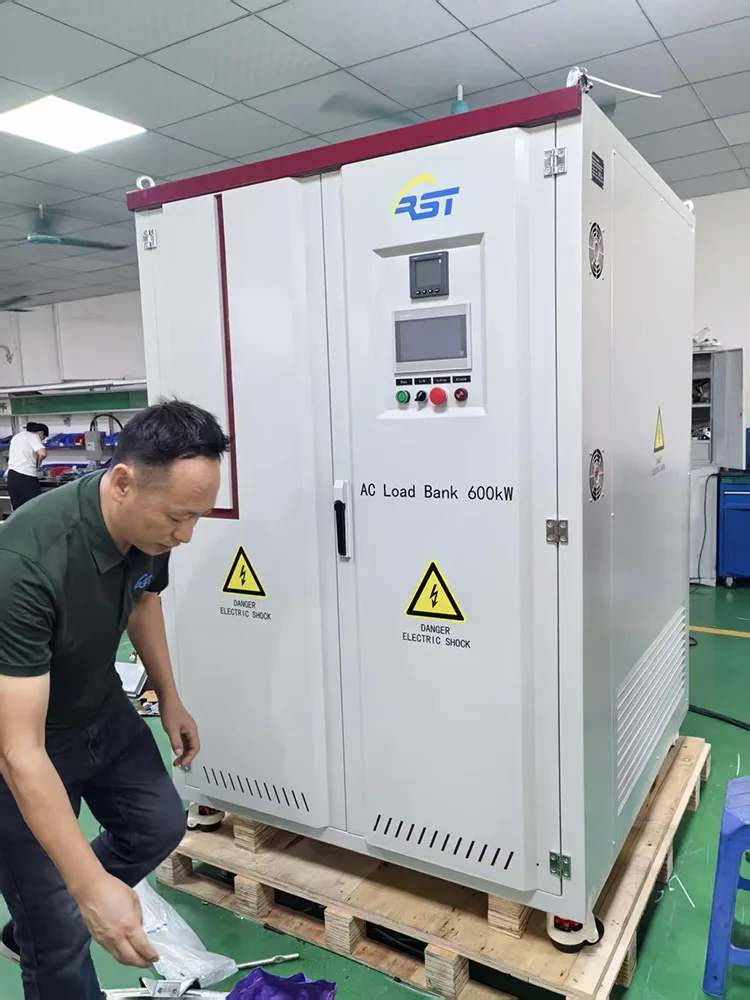

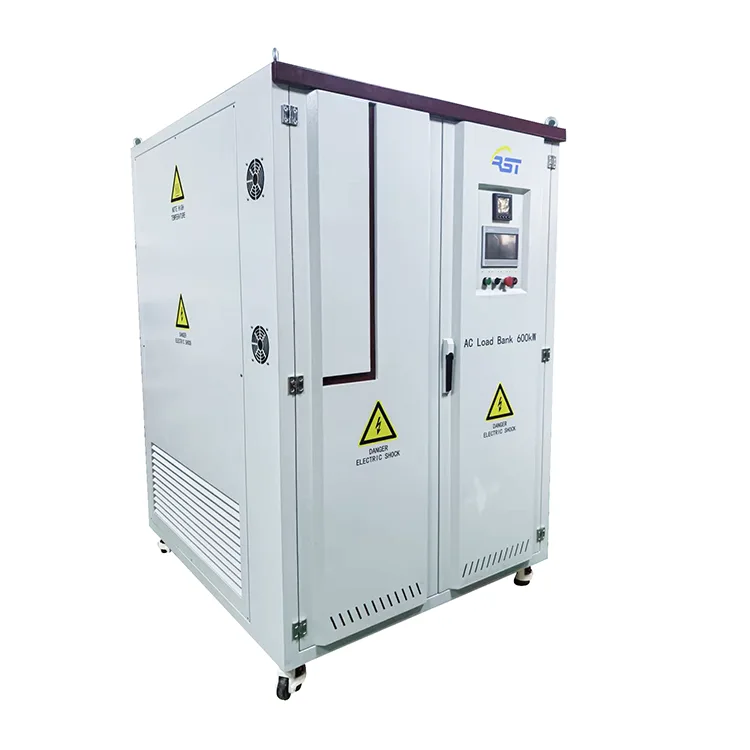

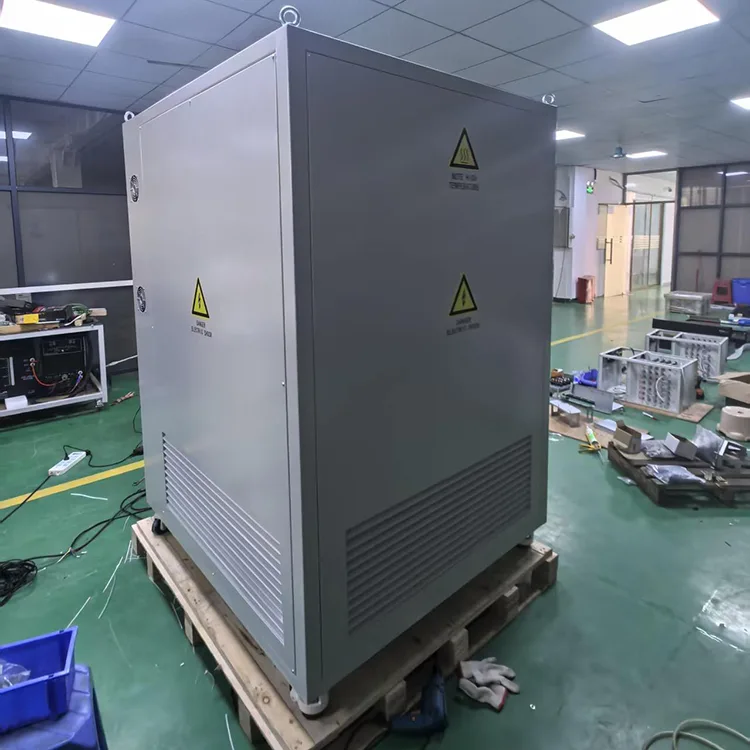

RST-600kW AC 抵抗負荷バンクは実際の電気負荷をシミュレートし、電力機器のテスト、検証、保守を自信を持って行うのに役立ちます。新しいディーゼル発電機の試運転、データセンターの UPS システムの認定、または産業用電源の定期メンテナンスの実行のいずれの場合でも、このロード バンクは、安定した信頼性の高い動作を保証するために必要なデータを提供します。

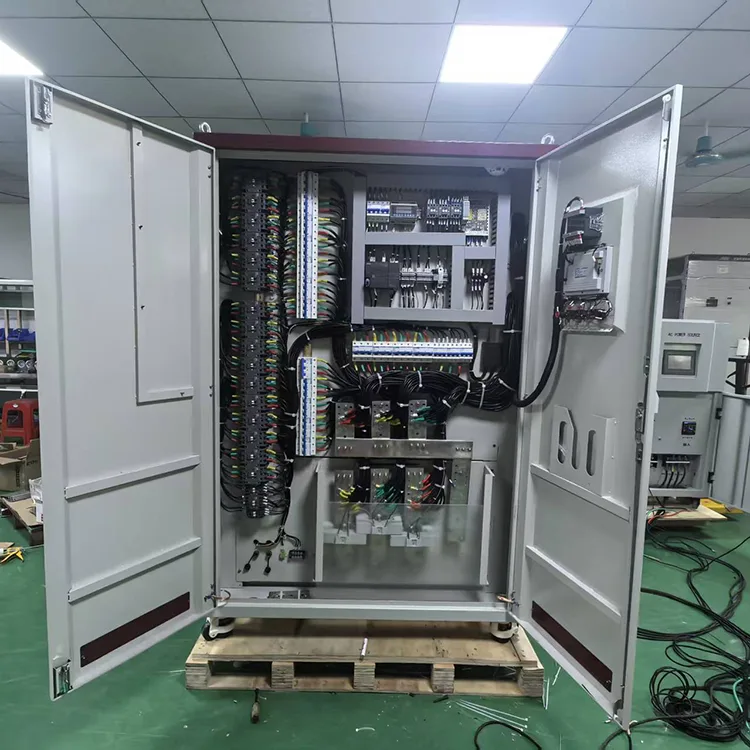

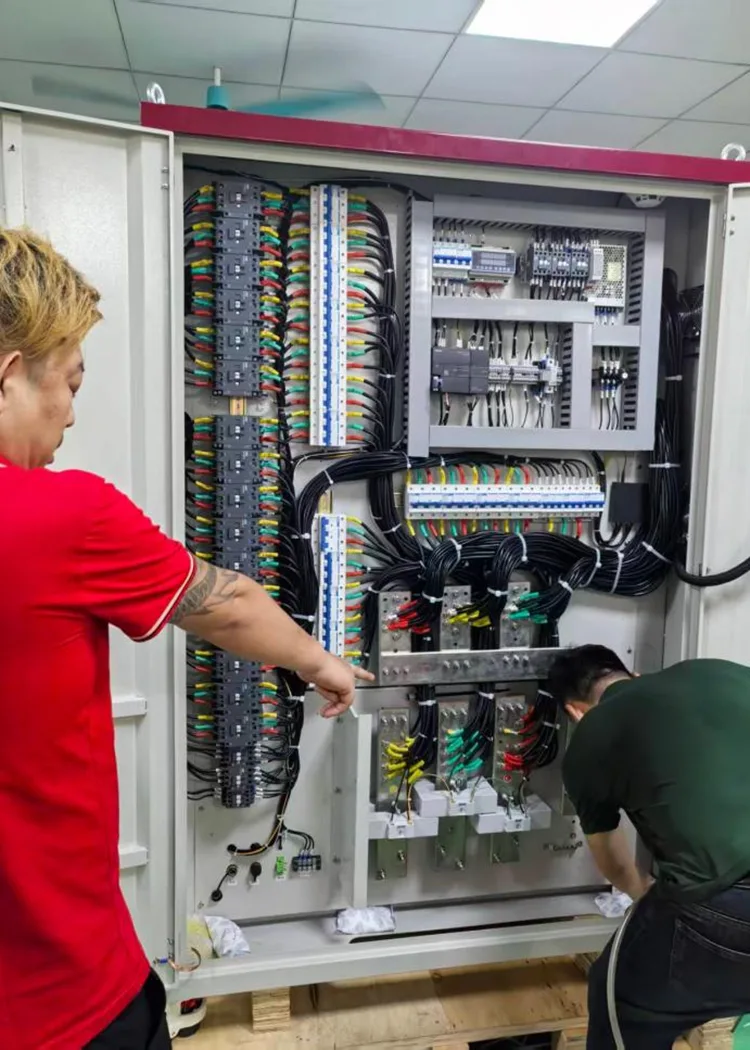

このオールインワン抵抗負荷キャビネットには、板金キャビネット、耐食合金フィン付き抵抗管、強制空冷ファン システム、シーメンス PLC 制御システム、タッチ スクリーン HMI が統合されています。 4 つの汎用工業用電圧グレード (480V/440V/380V 三相 4 線スター接続、220V 三相 3 線デルタ接続) をサポートし、手動スターデルタ結線切り替え機能、最大 600kW までの最大試験電力、10kW の最小調整可能な負荷ステップ、負荷精度 ±3% を備え、ほとんどの工業用電源試験の要求を満たします。
- 発電機セットのパフォーマンス テスト - 全負荷および部分負荷の検証
- UPS システムの試運転および経年劣化テスト
- 産業施設の電源品質評価
- 正確な荷重シミュレーションが必要な研究開発研究所
- 電気機器のトラブルシューティングおよび故障診断
1. マルチ電圧互換設計 4 つの主流 AC 産業用電圧をサポートし、1 台のマシンで 220V ～ 480V のテストシナリオをカバーします。スター/デルタ配線は銅母線で手動で切り替えることができるため、内部コンポーネントを交換する必要はありません。
2.耐久性のある合金抵抗コアフィン付き合金抵抗管、酸、アルカリ、塩水噴霧耐性、強力な耐食性、高絶縁、安定した放熱、長期連続運転をサポートします。
3.世界トップクラスの電気部品
コンタクタ: ABB ブランドの安定した AC コンタクタ
コントローラー: Siemens S7-200Smart PLC
操作端末：産業用タッチスクリーンHMI
1.デュアル制御モードローカルタッチスクリーン手動/自動ロード; PC ソフトウェアによるリモート制御、Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet) 通信、テストワークショップの自動ドッキングに便利です。
2.フルレンジ安全保護システム緊急停止、短絡、過電流、過電圧、過熱、ファン低気圧、ファン過負荷、煙検知多層インターロック保護機能を備えています。アラームがトリガーされると、すべてのロードが自動的にアンロードされ、ブザーアラームが鳴り、完全なアラームログが記録されます。
3.高精度測定と表示 0.5レベル測定器、リアルタイム表示 三相電圧、電流、有効電力P、無効電力Q、皮相電力S、力率PF、周波数、入口/出口温度、制御室およびバスバー室温度、すべてのデータがタッチスクリーンで視覚化されます。
高品質の発電機負荷バンクは電力システムの信頼性を確保するための鍵であり、適切なメンテナンスはその長期的な安定した動作を保証するための基盤です。 RST-600kW ロード バンクは、高性能とメンテナンスの容易さのバランスを取るように設計されています。
日常点検（使用前/使用後）：
外観および清掃：キャビネットに傷、変形、腐食がないか確認し、乾いた柔らかい布で表面のほこりを拭き取ってください。装置の周囲 3 メートル（吸気側）および 5 メートル（排気側）以内に障害物がないこと、および通気口をふさがないことを確認してください。
接続点検：電源コードや信号ケーブルなどがしっかりと接続されているか、接続端子に緩みや酸化、焼けなどがないか確認してください。
機能事前チェック：起動後、ファンが正常に動作するか、異常音がないかを観察します。電圧、電流、その他のパラメータの表示が正常であるかどうかをヒューマン マシン インターフェイス (HMI) を通じて確認します。
内部のクリーニング: 乾燥した圧縮空気または柔らかいブラシを使用して、内部の機器、特にヒートシンクやファンのほこりを毎月清掃してください。
コアコンポーネントの検査: 四半期ごとに、電源をオフにした状態で、内部電力抵抗器、コンタクタ (ABB など)、リレーなどに焼損、臭気、緩みがないかどうかを確認します。マルチメータを使用して抵抗値を測定します。 ±5%を超える場合は速やかに交換してください。
冷却システムのメンテナンス: ファンのフィルター スクリーンを掃除して、空気の吸入がスムーズになるようにします。
保護機能の検証: 過電流や過熱などの障害状態を定期的にシミュレートして、機器の保護デバイスが敏感で信頼できるかどうかをテストします。
1.重負荷試験後、抵抗管は高い残留温度を保持します。火傷を避けるため、キャビネットのドアを開ける前に、ファンの遅延停止と完全な冷却を待つ必要があります。
2.保管環境要件：保管温度-30℃〜+60℃、乾燥した環境、長期間使用しない場合は防塵布で覆い、内部コンポーネントを除湿するために毎月30分間定期的に電源を入れてください。
3.禁止された操作: 長時間の高出力負荷で空気の入口/出口を塞がないでください。過熱アラームが作動し、抵抗チューブが燃焼します。専門的な訓練を受けずに内部バスバーの銅バーを分解しないでください。
すべての RST-600kW ロード バンクは業界をリードするコンポーネントで構築されています。ABB コンタクタは信頼性の高いスイッチングを保証し、Siemens 200Smart PLC はインテリジェントでユーザーフレンドリーな制御を提供します。合金抵抗管は、優れた耐食性、高い絶縁性能、効率的な放熱を特徴としており、性能を低下させることなく連続動作を可能にします。
1 台のユニットで 4 つの電圧構成 (AC480V、AC440V、AC380V、AC220V) をサポートし、手動スターデルタ切り替えによりアプリケーションの柔軟性を最大限に高めます。これは、異なるテスト設定で同じジェネレータ ロード バンクを使用できることを意味し、機器コストを削減し、在庫を簡素化できます。
電圧、電流、電力、力率、周波数をリアルタイムに表示する 7 インチ HMI タッチスクリーンを介してロード バンクをローカルで操作します。または、自動テスト、データ ロギング、レポート生成のために PC ソフトウェア、Modbus-RTU、または Modbus-TCP を介してリモート制御に切り替えることもできます。
機器と人員は、過電圧および過電流によるシャットダウン、自動負荷アンロードによる過熱保護、ファンの気流監視、煙検知、目立つ緊急停止ボタンなど、複数の安全層によって保護されています。このシステムは、ワンキーのロード/アンロード機能も備えています。目標出力を設定して「ロード」を押すだけで、残りはユニットが処理します。
Q1: この負荷バンクは、220V、380V、440V、および 480V の機器を同時にテストできますか?
A: 複数の電圧を同時にテストすることはできませんが、異なる電圧の動作条件の切り替えをサポートしています。
480V/440V/380V: バスバーのスター接続配線、中性線 N を接続します。
220V: バスバージャンパーをデルタ接続に調整し、中性線を取り外します。切り替えはテストコンパートメント内の銅棒接続プレートを調整するだけで、部品交換の必要がなく簡単な操作です。
Q2: 発電機または UPS に適切なロード バンク電力を選択するにはどうすればよいですか?
A: 通常、定期的なメンテナンスを確保するために、テストに使用されるロード バンクの電力は、テスト対象の電源の定格電力の 30% 以上である必要があります。包括的な性能テスト (工場受け入れテストなど) では、100% の全負荷、さらには 110% の過負荷をシミュレートできる発電機負荷バンクが必要です。 RST-600kW は出力を 1 ～ 600kW の範囲で連続的に調整できるため、軽負荷から全負荷までさまざまな試験要件に柔軟に対応できます。
Q3: 長時間の負荷中に装置が頻繁に過熱アラームをトリガーしますが、これを解決するにはどうすればよいですか?
A: 4 つの根本原因と解決策を分類します。
1.エアダクトの詰まり：ファンと抵抗チューブに蓄積したほこり、すべての換気チャネルを掃除し、破片を取り除きます。
2.ファンの故障: ファンの停止、低回転速度または過負荷、故障したファンを交換し、ファンの電源電圧を確認します(許容範囲400V±10%)。
3.定格テスト電力を超える: 600kW の過負荷を超える長期運転、負荷電力を定格範囲内に低減します。
4.温度閾値設定が低すぎる：設定ページに入り、過熱上限を調整します（工場出荷時の出口温度は300℃です。許可なしに上方に調整しないでください）。
Q4: 負荷バンクが設定された電力レベルに到達できないのはなぜですか?
A: これは通常、次の問題のいずれかが原因で発生します。
1.コンタクタの問題: 頻繁に動作するコンタクタの接点が摩耗し、接触不良が発生する可能性があります。
2.制御または配線の問題: 制御回路の配線が緩んでいないか、または PLC (このユニットは Siemens S200 Smart を使用しています) の制御パラメータが正しく設定されているかどうかを確認します。
3.電源の問題: テスト対象の電源の出力電圧と周波数が安定していることを確認します。
Q1: ファンの起動後にタッチスクリーンにファンの空気圧低下アラームが表示される
A: トラブルシューティングを段階的に行います。
1.ファンが失速せずに正常に起動していることを確認します。
2.ファンの回転方向が上向き排気であることを確認してください。逆配線すると空気圧が不足します。
3.ファン配線端子の緩みまたは接触不良を検査し、配線を締め直します。
4.空気入口が雑貨で塞がれている場合は、周囲の障壁を掃除してください。
Q2: Modbus-RTU/TCP経由でリモートコントロール通信ができない
A: 1. 一度に使用される通信インターフェースは 1 つだけであることを確認してください。RS485 と RJ45 を同時に接続することはできません。
2. 通信アドレス (1~247) とボーレート (9600/19200/38400) が上位コンピュータと一致していることを確認します。 3. 通信配線を再接続し、ケーブルの破損またはシールドの干渉を確認します。
Q3: テスト中に突然非常停止アラームが発生します。
A: まずフロントパネルの緊急停止ボタンを確認してください。押し下げた場合、赤いボタンを時計回りに回してリセットすると、アラームは自動的に消えます。アラームがまだ存在する場合は、非常停止配線ループの開回路を確認してください。
Q4: 動作中に煙警報が自動的に作動しました
A: これは高リスクの障害です。装置はすべての負荷を直ちにアンロードします。直ちに電源を切り、キャビネットのドアを開けて抵抗管の燃焼、内部配線の短絡を確認し、可燃物を処分し、再使用する前に損傷した部品を交換してください。
Q5: 発電機負荷バンクは屋外に設置できますか?
A: 標準モデル IP20 保護等級。屋内の乾燥した作業場にのみ適しています。屋外で使用する場合は、雨水や土砂による短絡を防ぐために、カスタマイズされた防雨・防塵キャビネットが必要であり、ファンと抵抗コンパートメントの清掃頻度を増やす必要があります。
Q6: 配送パッケージには何が含まれますか?
A: RST-600kW AC ロードバンク 1 セット、工場テストレポート、オリジナルの英語取扱説明書、標準接続バスバーアクセサリ。

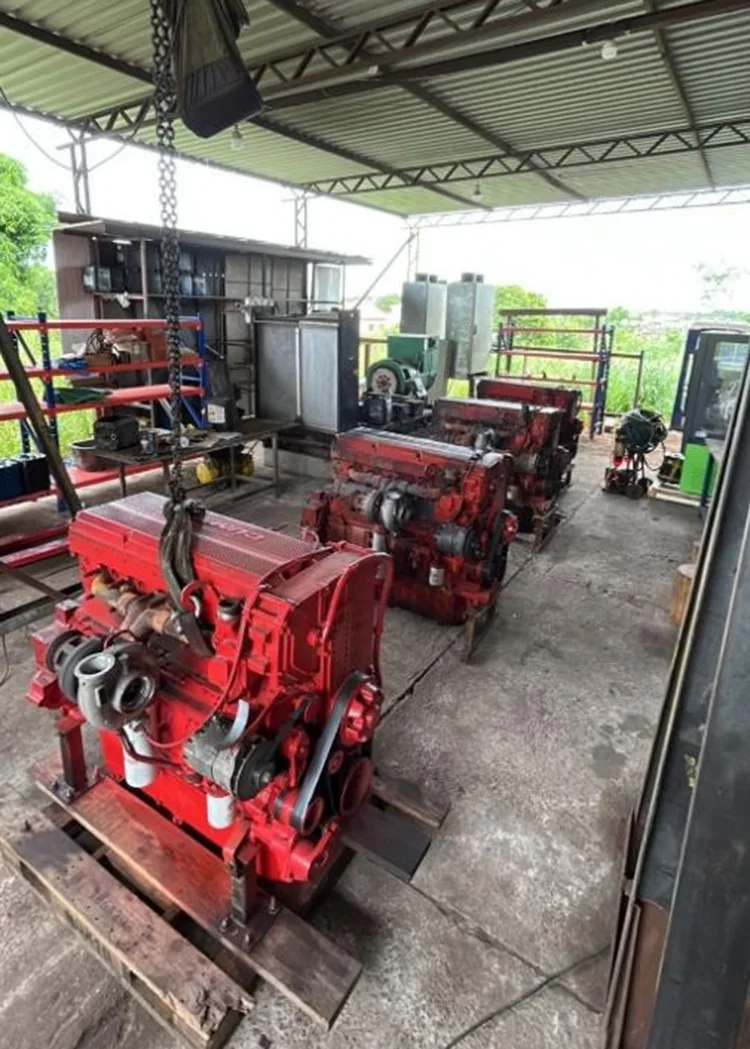

プロジェクトの背景
このプロジェクトはブラジルの地元発電機メーカーにサービスを提供しています。ブラジル市場では、地域の多様な電圧 (220V/380V/440V/480V) を備えた 60Hz の産業用周波数が採用されており、すべての発電機は長時間の全負荷試験による厳格な INMETRO 認証に合格する必要があります。さらに、地域の電力網は頻繁に電圧が変動するという特徴があります。
以前、お客様は発電機のテストに分散分割された小型負荷キャビネットを使用していました。古い機器は移動が難しく、さまざまな電圧をテストするために頻繁に手動で配線を切り替える必要があり、テスト効率が低く、不安定な地域の送電網条件にうまく適応できず、地域の認証試験の需要を満たすことができませんでした。
ソリューションと現場での適用効果
ブラジルの 60Hz グリッド標準向けにカスタマイズされた RST-600kW 統合型 AC ロード バンクを採用した後、お客様はすべてのテストの問題点を効果的に解決しました。
1.マルチ電圧統合設計: 1 台のデバイスでブラジルの現地電力規格に適合する 220 ～ 480V の 4 つの主流電圧グレードをカバーし、配線を繰り返すことなく高速スターデルタ スイッチングをサポートします。複数の冗長負荷機器セットが不要になり、作業場スペースが 40% 節約されます。
2.不安定なグリッドに対する専門的な安全保護：内蔵のマルチ保護インターロックシステム。不安定な発電機の出力電圧や、ローカル送電網の状態が悪いために発生する過電流が発生すると、リアルタイムで自動的にアンロードし、長時間の全負荷試験中の損傷から試験発電機を保護します。
3.インテリジェントな自動テストシステム: タッチスクリーンのワンクリック自動ロード機能を備えています。電圧、電流、力率、その他のテストデータを自動的に記録し、ワンクリックでテストレポートのエクスポートをサポートし、INMETRO認証データのトレーサビリティ要件を完全に満たします。全体の人件費は半分に削減されます。
4.便利なモバイル構造: リフティングリングとフォークリフト穴を備えた設計により、統合されたロードバンクはワークショップ内の異なるテストステーション間で簡単に移動できます。
新エネルギー企業のUPS生産ラインでは、380V/440V UPS製品の長期周期劣化試験が必要で、古い負荷機器には大きな負荷誤差があり、頻繁に過熱誤警報が発生し、リモート通信機能がなく、ワークショップMESシステムに接続できません。当社の発電機負荷バンクに交換した後の利点:
1.負荷精度±3％、サイクルエージング中の安定した出力、製品の各バッチの一貫したテスト基準。
2.Modbus-TCPイーサネット通信、テストデータを工場の中央制御システムにリアルタイムでアップロードし、無人自動エージングワークショップを実現します。
3.ファン遅延停止機能、アンロード後も放熱を継続し、抵抗管の寿命を効果的に延長します。
4.実際の過熱故障と温度スイッチの誤警報を区別し、誤警報率が90％以上減少しました。
マレーシアのペナンにある沿岸港湾の電力部門では、バックアップ発電機セットの定期的なオンサイト負荷テストが必要であり、テスト機器のモバイル性能と高速配線効率に対する厳しい要件が求められています。コア アプリケーションのハイライトは次のとおりです。
1.統合された歩行輪とフォークリフト構造を採用し、港のさまざまなエリアに分散した発電機室への柔軟な輸送を可能にします。
2.現場試験中のすべての異常動作データを記録するアラームログ保存機能を搭載しており、技術スタッフが発電機の潜在的な故障を事後的に迅速にチェックして排除するのに役立ちます。
3.沿岸港湾発電所の湿気が多く複雑な作業環境に適応する、独立した煙検知保護装置と一致するIP20屋内保護キャビネット。
4.プレミアムABBコンタクターとシーメンスPLC制御システムで構成されており、頻繁な取り扱い、移動、振動のある作業条件下でも超低故障率を保証します。
1.生産テストエンジニア: 最も実用的な点は、4 つの電圧が統合されており、スターデルタ手動スイッチにより配線時間を大幅に節約できることです。タッチスクリーン操作は直感的で、手動によるセグメント化されたロードは、低消費電力のステップバイステップテストに便利です。
2.アフターセールス保守技術者: 障害分類は明確であり、各アラームは独立したトラブルシューティング ガイドに対応しています。コンポーネントはすべて国際的な主流ブランドであり、スペアパーツは簡単に購入でき、四半期ごとのメンテナンスの負担は少なくなります。
3.機器調達マネージャー: 単一セットで複数の単電圧負荷キャビネットを置き換え、ワンストップで調達し、機器投資コストを削減します。サイズ規格が統一されているため、工場のレイアウト計画が簡単になります。
4.オートメーションプロジェクトデザイナー：デュアルリモート通信モード（RS485/TCP）は、さまざまなPLCおよび上位コンピューターテストシステムとの高い互換性があり、追加の信号変換モジュールは必要なく、簡単なドッキングプログラミングが可能です。
1.マルチ電圧ユニバーサルデザイン：220V/380V/440V/480Vの4つの電圧グレード、スターデルタ手動スイッチング、広い適用範囲。
2.安定した高出力負荷コア: 耐食合金フィン付き抵抗管、長期連続運転をサポート、±3% の高負荷精度。
3.デュアルローカル＆リモートコントロール：タッチスクリーンローカル操作+Modbusデュアルプロトコルリモート通信、自動無人テストを実現します。
4.オールラウンドな安全保護：緊急停止、過電圧、過電流、過熱、ファン障害、煙検知多層インターロック、すべての障害に対する自動アンロード。
5.簡単な移動とメンテナンス: キャスター付きの統合モバイル設計、独立した制御/テストコンパートメント、便利な定期清掃とコンポーネント検査。
6.世界クラスの標準コンポーネント：シーメンスPLC、ABBコンタクター、0.5レベルの高精度測定器、安定した性能と長寿命。
1. プロジェクトの背景
1.1 顧客プロフィール
業種: 標準的な工業団地企業。
消費電力特性：日常の消費電力は安定しており、非常用電源の要件も厳しいです。
主要設備: 550kW 直列 6 気筒ディーゼル発電機 1 台を装備し、主電源停電時の緊急バックアップ電源として機能します。
機器の利点: このモデルは、400 ～ 550 kW の待機電力アプリケーションで非常に優れたパフォーマンスを発揮し、安定したトルク出力、低振動、信頼性の高い連続動作を特徴としており、産業施設や小規模データ インフラストラクチャの負荷要求に最適です。
1.2 現場での運用と保守の課題
1. 深刻なカーボンデポジット：無負荷または軽負荷待機状態での長時間の運転は不完全燃焼を引き起こし、シリンダー内にカーボンデポジットが蓄積し、黒煙の排出やエンジンの応答性の低下を引き起こします。
2. 「架空電力」リスク: 定期的な全負荷テストを行わないと、発電機は「必要なときに電力を供給できない」というリスクに直面し、実際の主電源停電時に定格負荷をサポートできなくなる可能性があります。
3. 時代遅れのテスト方法: 既存の手動負荷装置は低負荷シミュレーションのみをサポートしており、100% の全負荷検証を実行できません。
4. 非準拠データ: 従来の試験方法では完全な電圧、周波数、電力曲線データを記録できないため、年次保守監査や安全性申告の規制要件を満たすことが困難になります。
1.3 プロジェクトの要件
仕様要件: 産業用発電機の保守および検査基準に従って、実際の出力電力、電圧安定性、周波数過渡応答、および全体の耐荷重能力を検証するために、全負荷性能テストを 6 ～ 12 か月ごとに実施する必要があります。
主な目的: 直列 6 気筒エンジンのカーボン蓄積リスクを排除し、エンジンの真の出力性能を回復し、年次検査用の標準化された追跡可能なテスト レポートを取得します。
最終決定: お客様は、発電機の定期的な全負荷テストと定期メンテナンスのために、550kW のスマート抵抗負荷セットを 1 台導入することを決定しました。
2. オンサイト機器の技術パラメータ 550kW インテリジェント AC ロード バンクは、実用的で安定したパラメータを備えた直列 6 気筒 500 ～ 550kW ディーゼル発電機用に特別にカスタマイズされており、日常のメンテナンスと工場の受け入れ基準に完全に一致します。
定格使用電圧：380V/400V三相4線式
最大テスト電力: 550kW 抵抗負荷
調整範囲：0～550kW連続調整可能
負荷ステップ: 10kW/20kW/50kW/100kW の高精度ステッピングの組み合わせ
テスト精度: ±2% (現場での実際のテストデータ)
サンプリング周波数: 1000Hz リアルタイムデータ収集
保護レベル: IP33 屋内および屋外ユニバーサル
使用温度: -15℃～+45℃
ロードバンクテストは、生産システムを中断することなく実際の電気負荷をシミュレートするため、発電機の試運転中に広く使用されています。また、発電機を稼働させる前に、冷却、燃料、または制御の問題を特定するのにも役立ちます。
3. 直列 6 気筒発電機テストの主な利点
3.1 直列6気筒エンジンのカーボン堆積を解消する直列6気筒ディーゼルエンジンは、V型エンジンに比べて長期軽負荷時にカーボンが堆積しやすくなります。 550kWの全負荷テストでは、シリンダー内の炭素堆積物を完全に燃焼させ、エンジンの燃焼効率を回復し、始動時の黒煙を排除し、発電機セットの耐用年数を効果的に延長することができます。
3.2 実際の全負荷動作条件をシミュレートする負荷バンクは、25%、50%、75%、100%、さらには 110% の過負荷でも安定した動作をサポートします。これは、産業用の突然の負荷増加によるピーク電力需要を正確にシミュレートし、直列 6 気筒発電機の過渡応答能力を検証し、スタンバイ ユニットの「公称電力インフレ」の問題を回避します。
3.3 自動ステップ負荷がエンジンの安定性を保護従来の手動負荷は突然の負荷衝撃を引き起こし、直列 6 気筒エンジンの速度低下、周波数変動、ジッターを容易に引き起こします。インテリジェントなロード バンクは自動ステップアップ負荷を採用し、スムーズな出力上昇を保証し、ディーゼル エンジンとオルタネーターを衝撃による損傷から保護します。
3.4 監査ファイル用の完全なテスト データシステムは、電圧、電流、周波数、有効電力、動作温度、および全プロセス曲線データを自動的に記録し、標準テスト レポートを生成します。データは追跡可能であり、工場での受け入れ、年次保守検査、および安全監督の申告基準を満たしています。

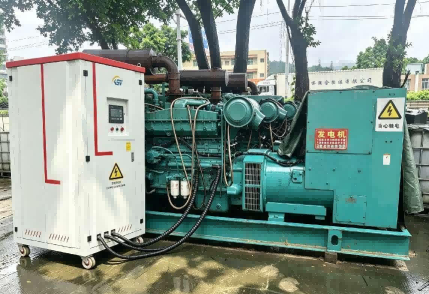

4. オンサイト設置とテストプロセスこのプロジェクトでは、変圧器の変換や複雑な構造を必要としない、従来の低電圧の迅速な導入を採用しています。
ロードバンクを現場に平らに配置し、放熱スペースを確保し、信頼性の高い接地を完了します。
400V ケーブルを直列 6 気筒発電機の出力端に直接接続します。
システムの電源を入れ、ファン、保護システム、サンプリング モジュールをセルフチェックします。
550kW 直列 6 気筒発電機の標準試験手順:
無負荷予熱: ユニットの安定性をチェックするために 15 分間無負荷運転します。
ステップ負荷テスト: 0%→25%→50%→75%→100%、各段階は 20 分間安定して動作します。
全負荷耐久性テスト: 550kW の全負荷動作を 30 分間連続して行い、連続電力性能を検証します。
負荷の急激な増加および低下テスト: 過渡周波数と電圧回復能力を検証します。
アンロードと冷却のステップ: データの保存とレポートのエクスポートを完了します。
5. プロジェクトの運営実績
6 か月にわたる実際の運用と 2 回の完全な全負荷テストの後、プロジェクトは明白で信頼性の高い改善効果を達成しました。
5.1 エンジンのカーボン堆積問題を効果的に改善する
全負荷燃焼試験後、直列6気筒発電機の排気煙が大幅に減少し、アイドル回転数がより安定し、燃焼効率が向上し、エンジンオイルのカーボン堆積度が大幅に減少し、エンジンメンテナンスの頻度が減少しました。
5.2 実際の全負荷電力性能を検証する
この試験により、550kWの直列6気筒ユニットが100％全負荷時において、電圧変動が±2％以内、周波数変動が±0.5Hz以内に抑えられ、安定した出力を維持できることを確認しました。このユニットには過負荷アラームやシャットダウンがなく、信頼性の高いスタンバイ電力容量が証明されています。
5.3 テスト効率を大幅に向上
従来の手動負荷テストでは、データが不安定で 4 ～ 6 時間かかります。インテリジェントな 550kW ロードバンクはワンクリックの自動テストを実現し、プロセス全体が 2 時間以内に完了するため、手動操作時間を大幅に節約し、人的エラーを削減します。
5.4 標準試験報告書が検査要件を満たしている
すべてのテストデータと動作曲線は自動的に保存され、いつでも PDF/Excel レポートとしてエクスポートできるため、工場や公園の電源メンテナンスにおける難しい提出や無条件受け入れの問題点が解決されます。
6. 適用範囲
550kW インテリジェント ロード バンクは、直列 6 気筒ディーゼル発電機に最も適した試験装置です。工業団地の待機電力、工場の発電機の日常メンテナンス、商業ビルの緊急電源検査、発電機工場の納入試験、オフグリッド電源システムの検証などに広く使用されています。これは、直列 6 気筒ディーゼル発電機の炭素堆積、電力不足、および不適格な試験データを解決するために不可欠な専門的な試験装置です。
7. なぜ 550kW のロードバンクなのか?
直列 6 気筒エンジンを搭載した中型ディーゼル発電機の場合、550kW の抵抗負荷バンクは、工場でのテスト、試運転、予防保守、定期検査に十分な容量を提供します。
典型的なアプリケーションには次のものがあります。
発電機メーカー
レンタル電力会社
産業プラント
病院
商業ビル
データセンター
EPC請負業者
定期的なロードバンクテストは、燃料の不完全燃焼 (「ウェットスタッキング」) など、長時間の低負荷運転に伴う問題の防止にも役立ち、エンジンの長期信頼性が向上します。
