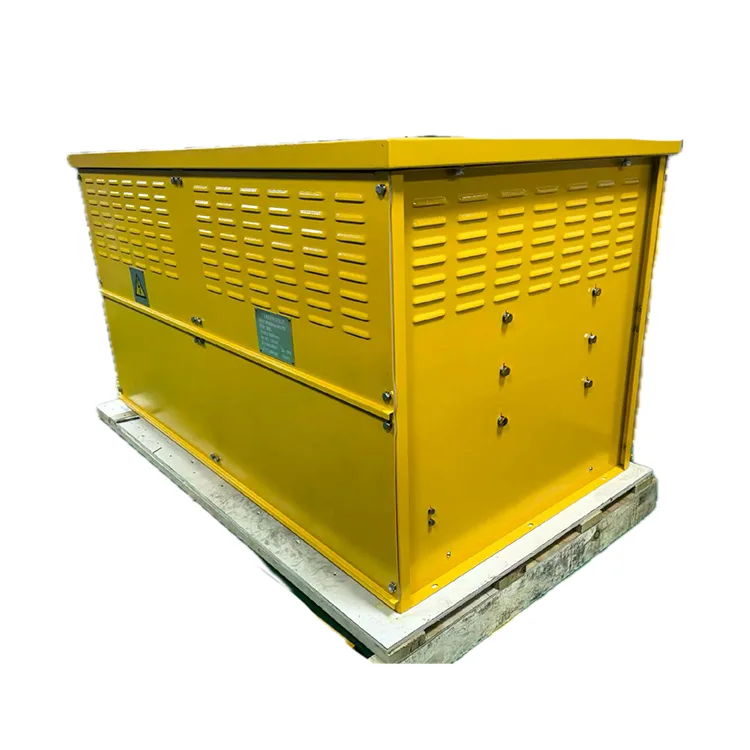

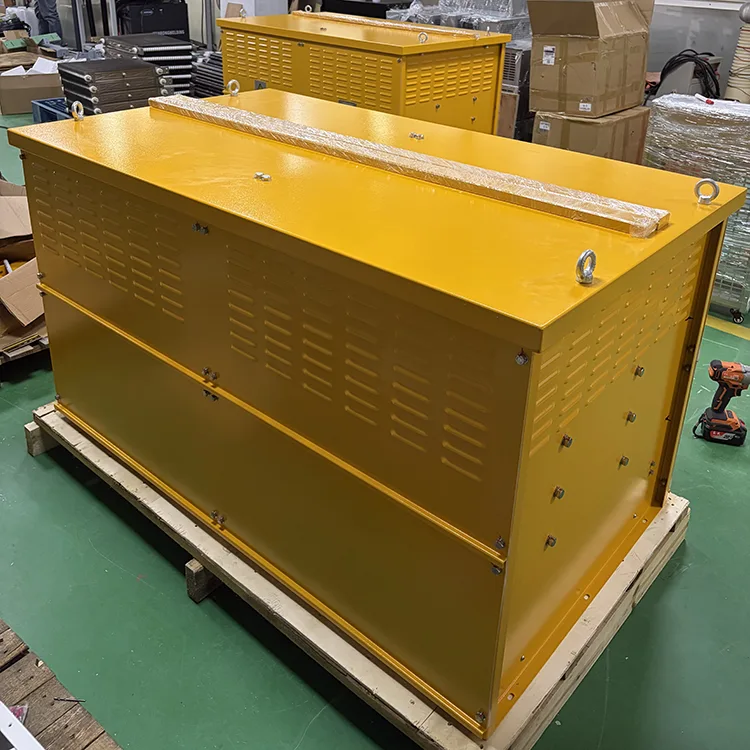

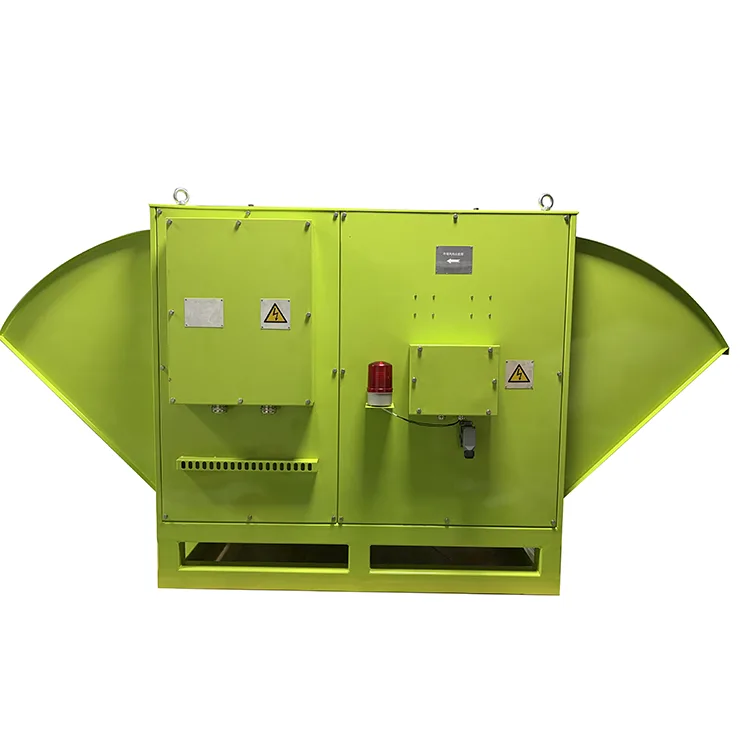

井戸掘削プラットフォーム用 RSTO‑500kW‑2R×6‑IP23 制動抵抗器デバイスは、広東省 Ruisite Electric Co., Ltd. が開発した、特に井戸掘削プラットフォームの電気駆動装置の周波数変換器ブレーキ システム用に開発された高出力制動抵抗器です。定格抵抗は2Ω×6(20℃時)、定格電力は500kW、最大使用電圧はDC690Vです。

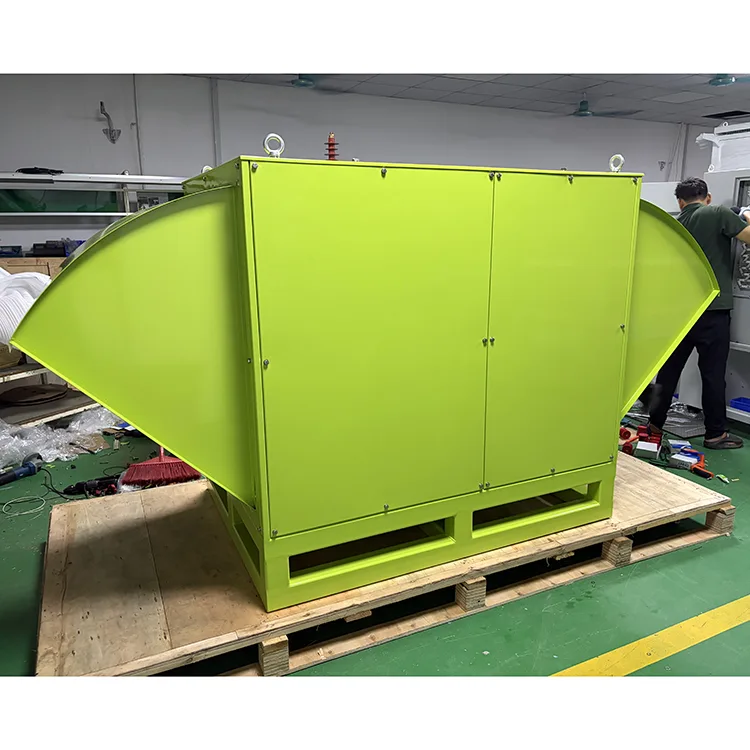

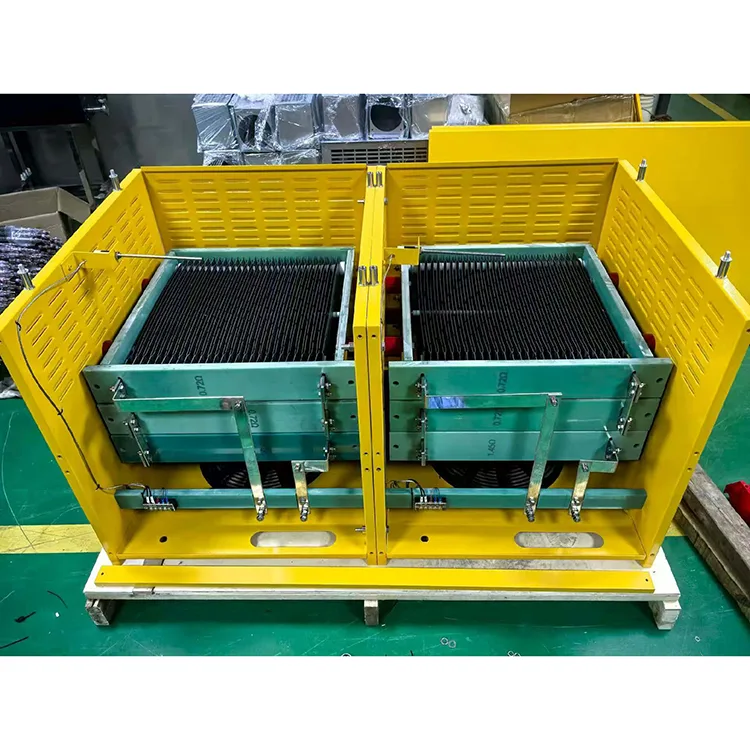

抵抗体には安定したニッケルクロム合金が使用され、絶縁体には高性能の高温アルミナセラミックが使用されており、過酷な条件下でも信頼性と耐久性を確保しています。このユニットには、2 つの T60‑No.5 軸流ファン (それぞれ 5 kW / 380 V / 50 Hz) が装備されており、独立した強制空冷を備えて水平に取り付けられています。冷却空気は片側から入り、軸流ファンと抵抗セルを通過し、出口から出ます。
この装置は、メタンやその他の可燃性/爆発性ガス、腐食性ガス、絶縁を損傷するガス、導電性粉塵、または可燃性粉塵のない環境に適しています。最高 1000 m の高度、-45 °C ～ +50 °C の周囲温度、最大相対湿度 95% で動作します。
高熱を発生するデバイスのため、日常の適切な操作とメンテナンスは耐用年数と操作の安全性に直接関係します。
蓄積した水分や湿気を排出するために、装置を起動する前に 15 分間換気装置をオンにする必要があります。装置が停止した後、抵抗器が適切に冷却され、熱気が逆流して他の電気部品が損傷するのを防ぐために、換気装置はさらに 15 分間動作し続ける必要があります。ファンが動作していない状態で制動抵抗器を動作させないでください。
- 可燃性または爆発性の物質をデバイスの近くに置かないでください。
- 適切な安全保護が提供されていない限り、動作状態の抵抗器との直接接触を避けてください。
- 高温の気流による怪我を防ぐため、排気口は歩道に面しないでください。
- デバイスには、できれば別の筐体内に、十分な遮るもののない換気スペースが必要です。
- ソルトミストフィルターは毎月検査し、掃除する必要があります。詰まりが見つかった場合は、フィルターエレメントを直ちに交換してください。そうしないと、抵抗ストリップが過熱して焼損する可能性があります。
- 内部のゴミの清掃、配線のチェック、ボルトの緩みの締め付け、抵抗器の損傷の検査など、総合的な点検とメンテナンスを少なくとも年に 1 回実行してください。
- 端子の接続に緩みがないか、ケーブルに経年劣化や損傷がないか定期的に確認してください。
- 定期的に圧縮空気を使用して、抵抗器フレームと熱放散コンポーネントを清掃してください。

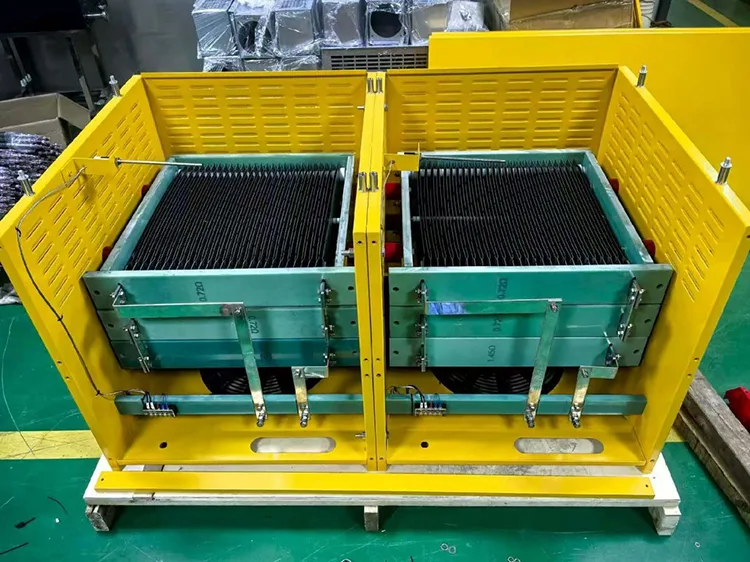

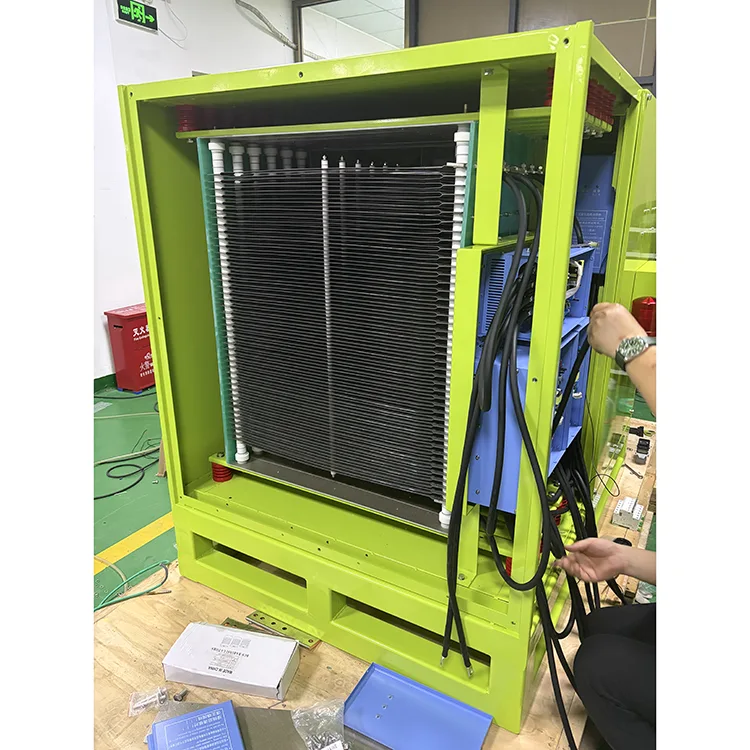

オーバーホール中は、アセンブリ全体を取り外し、しっかりと置きます。抵抗キャビネットをファンから分離します。抵抗器キャビネットを分解するときは、最初にすべてのカバー プレートと接続銅棒を取り外し、次に抵抗器セルの取り付けナットを上から下に取り外し、洗浄と検査のためにセルを取り出し、損傷した部品があれば交換します。メンテナンス後、1000 V メガオーム計を使用して、抵抗ストリップとアース間の絶縁抵抗を測定し (50 MΩ 以上である必要があります)、4500 V / 50 Hz で 1 分間絶縁耐力テストを実行します (破壊やフラッシュオーバーがないこと)。
Q1: 井戸掘削プラットフォーム用の制動抵抗装置の目的は何ですか?
A： 周波数変換器で駆動されるモータが回生制動モード（減速時または制動時）で動作すると、駆動システムの運動エネルギーがDCリンクにフィードバックされ、DC電圧が上昇します。制動抵抗器はこの回生エネルギーを熱として放散し、DC バスの過電圧を防ぎ、コンバータとパワー半導体を損傷から保護します。
Q2: 温度制御システムが誤作動した場合はどうすればよいですか?
A: 温度スイッチが故障していないか確認し、必要に応じて交換してください。電気配線に問題がないかどうかも検査します。デバイスの温度センサーは抵抗ストリップ カバー上にあり、設定値は 280°C (±5%) です。抵抗器の温度がこの値に達すると、温度スイッチが作動してアラーム信号を送信します。
Q3: 制動抵抗器の寿命に影響を与える要因は何ですか?
A: 主な要因は、冷却条件、周囲温度、ブレーキ頻度、定格電力の一致です。抵抗器の定格電力が実際の制動エネルギー需要に対して低すぎる場合、抵抗器は慢性的に過負荷になり過熱し、その寿命が大幅に短くなります。換気不良は、抵抗器の焼損の主な原因の 1 つです。
Q4: 抵抗器の温度が急激に上昇するのはなぜですか?
A: 一般的な原因としては、空気入口または出口の詰まり (冷却不良)、抵抗ストリップの局部的短絡 (異物またはセラミック部品の損傷による)、またはファンの故障 / 空気圧不足が挙げられます。まず換気と冷却システムをチェックし、次に抵抗セル自体を検査します。
Q5: 正しい抵抗値を決定するにはどうすればよいですか?
A: 基本的なルールは、制動抵抗器を流れる電流が制動チョッパーの最大出力容量を超えてはいけないということです。抵抗が低すぎると過剰な制動電流が発生し、チョッパーが損傷する可能性があります。抵抗が大きすぎると制動トルクが不足し、減速度が悪くなります。最適な抵抗値は、常に安全な電流制限内に保ちながら、制動トルク要件とシステムコストのバランスを考慮して選択する必要があります。
ケース 1: 港湾コンテナ ガントリー クレーンの周波数変換ブレーキ サポート (重負荷高周波ブレーキ シナリオ)
コンテナ ターミナルの 16 トン ガントリー クレーンは当初、分割された個別の制動抵抗器を採用していました。屋外環境で大量の粉塵にさらされると、毎月、抵抗器の短絡によるシャットダウンが発生し、修理ごとに 2 時間以上のダウンタイムが発生し、積み込み/積み下ろしの効率が大幅に妨げられました。この Ruisite 統合制動抵抗器ユニットに切り替えた後:
ダストコンパートメントを内蔵したデュアルファン密閉エアダクトにより、ほこりの蓄積が 70% 削減され、メンテナンスの頻度が月次から四半期に短縮されます。
パッシブアラーム接点は端末の中央制御システムに接続し、抵抗器の短絡や過熱に関する早期警告を送信し、計画外の突然のシャットダウンを完全に排除します。
標準化された 10 ピン コネクタにより、専門の電気技術者がいなくてもオンサイトの運用チームによる独立したメンテナンスが可能になり、年間メンテナンス コストが 45% 削減されます。お客様の声: 統合されたパーティションキャビネットの設計により、粉塵による短絡の問題点が完全に解決され、アラーム連動機能によりダウンタイムの損失が大幅に削減されます。

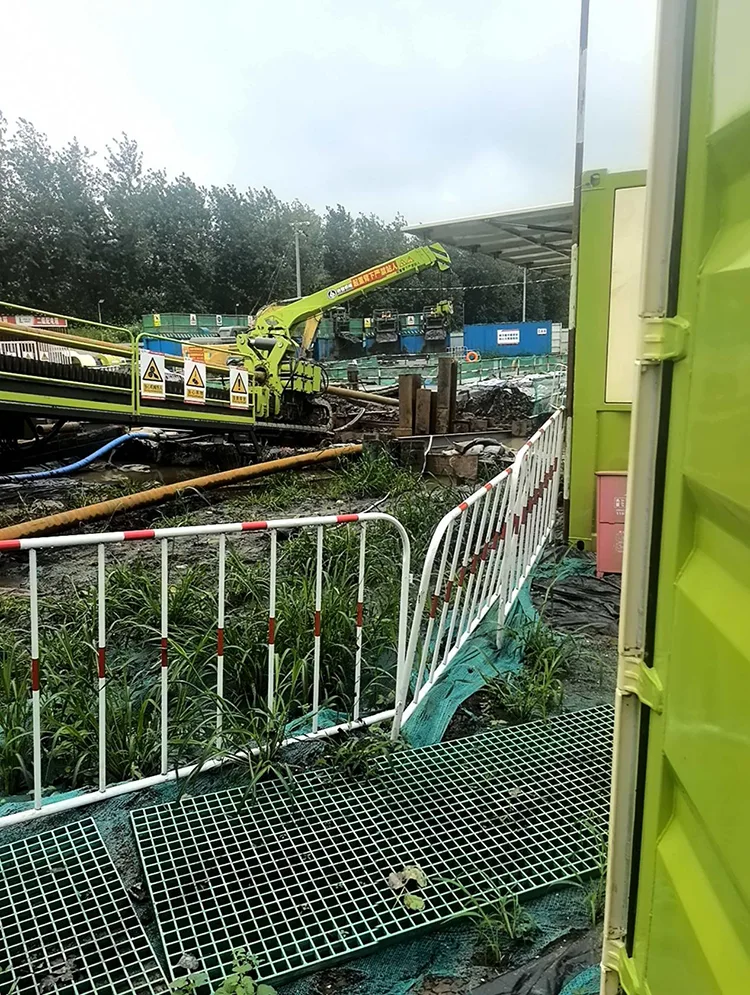

ケース 2: 武漢の川を渡る石油・ガスパイプラインの水平方向掘削建設現場の試験荷重
このプロジェクトは、武漢のパイプライン横断建設現場である中国石油化工中原石油建設工程有限公司に属する。大型の水平指向性掘削リグでは、河川工事を横断する前に長時間連続して全負荷荷重を検出する必要があります。以前は現場で個別の分散負荷装置が使用されていましたが、明らかな欠点がありました。仮設鋼製架台間の移動が困難、配線が煩雑、湿気の多い川沿いの環境では防水性と放熱性能が低いなどです。統合された AC ロード バンクを導入すると、主な利点は次のとおりです。
統合されたフォークリフト穴とリフティングラグ構造、コンパクトな機械全体の設計、水辺の建設現場の狭い仮設鋼製架台を通過するのに便利です。
独立した煙検知インターロック保護 + 多段階の過電圧/過電流自動アンロード プログラム。武漢の河畔湿地帯の仮設配電キャビネットの不安定な電源に効果的に適応し、高価な水平方向掘削ホストへの損傷を回避します。
内蔵の自動データ記録モジュール、ワンクリックで完全なテストレポートをエクスポートし、Sinopec パイプラインエンジニアリングプロジェクトの受け入れデータファイル要件を完全に満たします。
ABB コンタクタと Siemens PLC 制御コア、強力な耐振動性能、頻繁な短距離搬送やでこぼこした現場条件下でも超低故障率で安定した動作を実現します。
お客様からのフィードバック: モバイル一体型ロードバンクは、武漢での当社の河川横断水平方向掘削建設試験の需要に完全に適合します。長期にわたる全負荷連続試験でも安定して動作し、試験準備時間を大幅に短縮し、パイプライン建設の進捗を向上させます。
事例 3: 自動生産ラインコンベヤの軽負荷マッチング
限られた現場スペースの自動車部品組立ラインには、複数のインバータが密集して配置されています。分割抵抗を使用すると、配線が煩雑になり、接続障害が頻繁に発生します。この統合ユニットの主な利点:
優れた統合性とすっきりとした設置面積。全長2700mmで統一感のある壁掛け配置が可能です。
クイックディスコネクト 10 ピン コネクタにより、機器の試運転や交換時の大規模な配線作業が不要になります。障害アラームは生産ライン PLC に均一に供給され、抵抗器の異常時にラインを自動的に停止し、ワークピースの衝突や廃棄を防ぎます。
Ruisite Electric (現在は関連ブランドでも事業を展開) は、珠江デルタ地域の多くの周波数変換器メーカーによって、インバーター ブレーキやエネルギー ダンピングなどの用途向けのサポート コンポーネント サプライヤーとして選ばれています。顧客からは、長い製品寿命と低い故障率が報告されています。同社は一貫して最高の税額控除評価を受けており、その製品は送電網補助装置、鉄道交通、新エネルギーバス、陸上電力システム、電力変換装置などにサービスを提供しています。
1.高信頼性ニッケルクロム合金抵抗体と高温アルミナセラミック絶縁により、-45℃～+50℃の極端な周囲温度でも安定した動作を保証します。
2.効率的な冷却 2 つの 5 kW 軸流ファンを備えた独立した強制空気システムにより、高出力レベルで効果的な温度制御が可能です。
3.生涯保証 メーカーは生涯にわたるアフターサポートとスペアパーツの供給を提供します。保証期間内であれば、品質関連の欠陥は無料で修理または交換されます。
4.優れた設計のレイアウト 操作とメンテナンスが容易な水平取り付け構造。顧客の要件に応じて固定または調整可能な抵抗値で利用可能です。
井戸掘削プラットフォーム用の制動抵抗装置は、次の権威ある認証と規格準拠の検証を取得しています。
ISO 9001:2015 品質管理システム認証 – 当社の工場は独立した第三者機関による年次監査を受けています。当社の品質管理システムは、設計、製造からアフターサービスまでの全プロセスをカバーしています。
CE マーキング – EU 低電圧指令 (LVD) および電磁両立性 (EMC) 要件に準拠し、製品が EU 市場に参入できるようにします。
型式試験レポート – すべての新製品は、量産前に絶縁耐力、温度上昇、絶縁抵抗試験を含む包括的な型式試験を受けており、資格のある顧客はリクエストに応じてレポートを入手できます。
見積もりを提供する前に、当社のアプリケーション エンジニアがお客様の技術仕様、オンサイトの動作条件、期待されるパフォーマンスを徹底的に分析します。その後、お客様専用のソリューションをカスタマイズし、明確で透明性のある項目別の見積もりを提供します。隠れた料金や大まかな見積もりはありません。
ご注文が確認されたら、承認された図面に従って厳密に生産を手配します。当社は主要な製造段階全体で検査を実施し、納期を確実に守るために定期的に進捗状況を更新します。検査のためにいつでも当社の工場を訪問することを歓迎します。私たちはすべての顧客からの監視を歓迎します。
納品後も、引き続き包括的な技術サポート、設置ガイダンス、トラブルシューティング支援を提供します。当社はすべての標準コンポーネントのスペアパーツの供給を保証し、技術的な問い合わせには営業日 24 時間以内に対応します。遠隔ガイダンスでもオンサイトサポートでも、私たちはお客様に完全な安心を提供することに専念しています。
