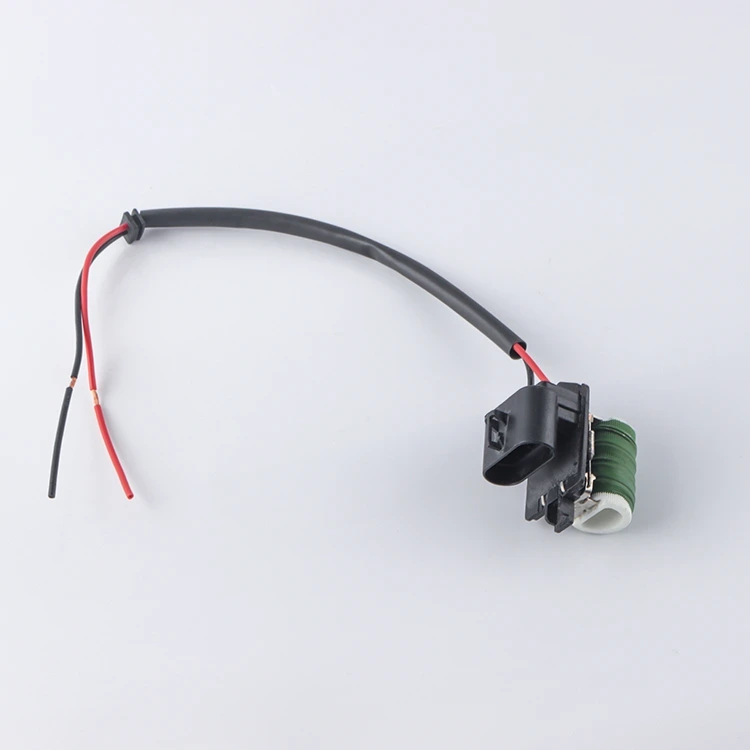

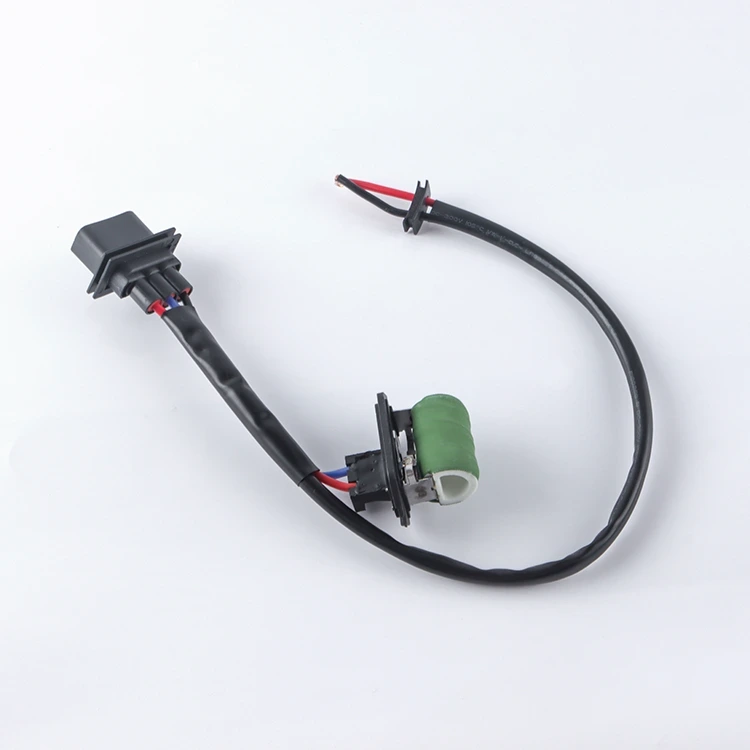

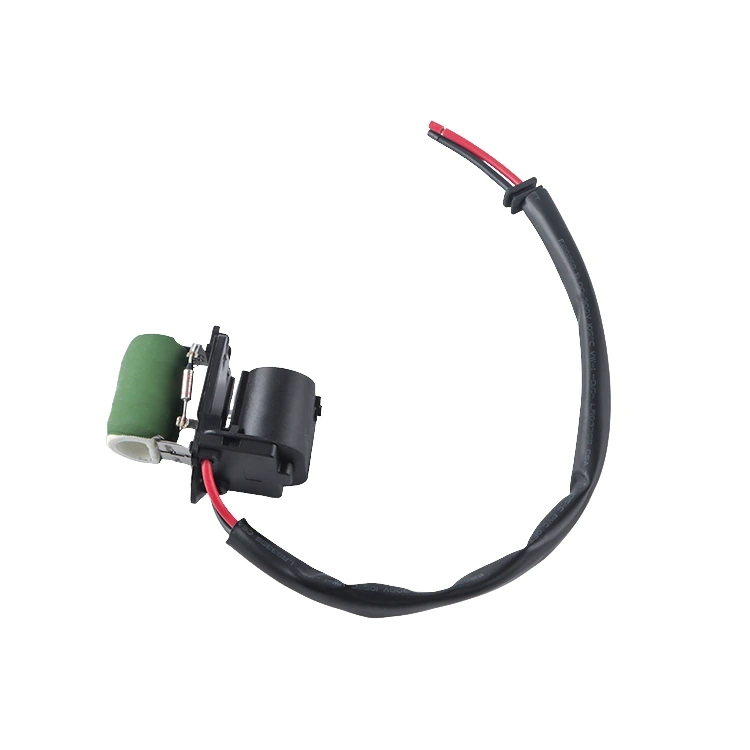

12V ブロワーモーター抵抗器

RST Electric の 12V ブロワー モーター抵抗器は、自動車の環境制御システムで最も一般的な故障ポイントの 1 つであるブロワー モーター速度制御専用に設計されています。従来の抵抗ベースのファン速度制御を備えた車両では、抵抗パックは、低速および中速のブロワー モーターへの電圧を下げるために必要なエネルギーを放散します。時間の経過とともに、熱サイクルを繰り返すと標準抵抗器が劣化する可能性があります。 RXQ シリーズは、12V システムでの低速ファン動作に適切な電圧降下を生成するように特別に選択された、0.15Ω 抵抗定格の堅牢な 50W 巻線素子でこの問題に対処します。

設計上の利点

この構造は、要求の厳しい自動車環境における信頼性を重視しています。抵抗素子は、ダッシュボード下の温度への継続的な暴露に耐える難燃性の高温ケースに収容されています。重要な安全機能は、統合された 240°C 温度ヒューズです。これは、ファン モーターの故障、空気の流れの制限、または低速での長時間の動作により抵抗器が過熱した場合に回路を永久に開き、火災の危険を防ぎ、車両のワイヤー ハーネスを保護します。このユニットには、あらかじめ取り付けられた 1.5 ～ 2.5 mm² リード (長さ 150 ～ 300 mm) が付属しており、指定に応じて圧着コネクタまたは裸端で終端されているため、切断や接続を必要とせずに直接交換できます。

厳しいレベルのテスト

各ユニットは自動車の信頼性基準を満たすために厳格なテストを受けています。絶縁抵抗はDC500Vで20MΩを超え、耐電圧はAC2000Vで5秒間破壊しないことを確認しています。 5 倍の定格電力で 5 秒間の過負荷テストにより素子のパルス能力が確認され、-55 °C から +155 °C までの温度サイクル (3 サイクル) で構造の完全性が検証されます。定格電圧で 1000 時間の耐久テストを実施し、長期安定性を保証します。中国の信頼できる 12V ブロワー モーター抵抗器メーカーとして、RST Electric は 10 年以上にわたる自動車用抵抗器エンジニアリングと精密製造を組み合わせて、適切な HVAC 機能と安全性を回復するコンポーネントを提供しています。

技術仕様

製品の利点

1.専用の 12V 自動車設計 – 12V 自動車電気システム用に特別に設計されており、低速ファン動作時の適切な電圧降下を保証します。

2. 内蔵 240°C 温度ヒューズ – 内蔵の過熱保護機能により、抵抗器が過熱した場合に回路が永久に切断され、火災の危険が防止されます。

3.配線済みで取り付けが簡単 – 1.5 ～ 2.5 mm² のリード (150 ～ 300 mm) があらかじめ取り付けられた状態で提供されるため、追加の圧着や接続を行わずに直接交換できます。

4.堅牢な電力処理 – 巻線エレメントによる定格 50W は、連続低速ファン動作による繰り返しの熱サイクルに耐えます。

5.優れた環境耐久性 – 自動車規格に従って、極端な温度 (-55°C ～ +155°C)、振動 (50m/s²、30 分)、および湿度 (95% RH、96 時間) に耐えます。

6.難燃性ハウジング – 高温難燃性ケーシングにより、配線や絶縁体が露出するダッシュボード下の環境でも安全性が確保されます。

7.高い電気安全マージン – 2000VAC の耐電圧と >20MΩ の絶縁抵抗により、車両の電気システムでの安全な動作が保証されます。

8.信頼性の高い長期性能 – 定格電圧で 1000 時間、ΔR ≤ ±10% で耐久テストを実施し、長年の使用期間にわたって一貫した速度制御を保証します。

9.包括的な品質検証 - 抵抗、絶縁、絶縁耐力の 100% テスト。温度サイクル、振動、過負荷のサンプルテスト。

10.OEM アプリケーション向けにカスタマイズ可能 – 元の機器に合わせて、特定のリード長、コネクタ タイプ、温度ヒューズ定格、取り付け構成を使用できます。

製品の用途

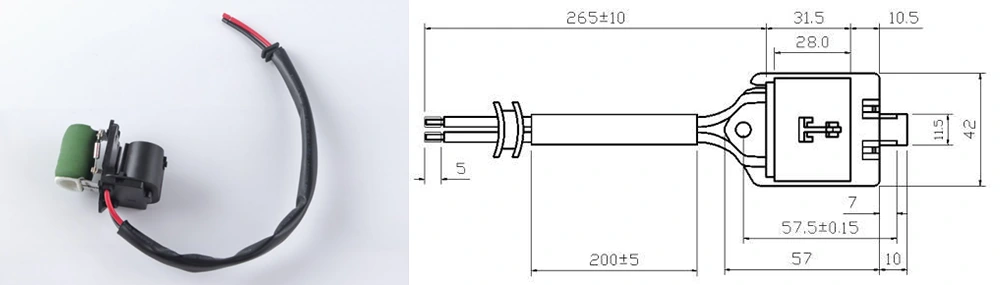

図面と寸法

RST Electric は、すべての 12V ブロワー モーター抵抗器の安全な配送を保証します。

● 個別包装: ハウジングを保護し、リード線の損傷を防ぐために、各抵抗器は帯電防止気泡フィルムで包まれ、個別の箱に入れられています。

●リード線の保護:配線済みのリード線はコイル状に巻かれ、ケーブルタイまたはフォームスリーブで固定され、形状が維持されます。

● バルク梱包: 大量注文の場合、抵抗器は接触を防ぐために発泡体仕切りを備えた段ボール箱に梱包されます。

● 文書: 梱包リストと検査証明書は各荷物に同梱されます。

● 輸送オプション: 少量の場合は速達宅配便 (DHL/FedEx/UPS)、中量の場合は航空輸送、大量の注文の場合は船便。

すべてのユニットは、梱包前に 100% の電気テスト (抵抗、絶縁、誘電体) と目視検査を受けます。

RSTエレクトリックについて

工場直販、車載用抵抗器のスペシャリスト

● 当社は中国に拠点を置き、10 年以上 12V ブロワーモーター抵抗器を専門とする認定メーカーです。

● エレメントの巻線、温度ヒューズの統合、リードの組み立て、テストを社内で完全に管理し、一貫した品質を保証します。

● すべてのBMR-01シリーズ抵抗器は工場直接価格設定であり、透明性のあるコスト構造で中間業者は存在しません。

プロフェッショナルな製造と品質保証

●自動車用 HVAC コンポーネント専用の生産ラインを備えた ISO 9001 認定施設。

● すべてのユニットに対して 100% 電気テスト (抵抗、絶縁、誘電) を実施。

● 自動車規格に基づくサンプルテスト: 温度サイクル (-55°C ～ +155°C)、振動 (50m/s²)、耐久性 (1000 時間)。

● 12V 車載用抵抗器アプリケーションを専門とする経験豊富なエンジニアリング チーム。

グローバルな経験、信頼で​​きるサプライヤー

● 世界中の自動車部品販売業者、修理チェーン、OEM サプライヤーへの実績のあるサプライヤーです。

●アメリカ、ドイツ、イギリス、オーストラリア、日本など40カ国以上への輸出実績。

● HVAC ブロワー モーター速度制御および車両電気システムに関する深い専門知識。

無限のカスタマイズ

● 定格電力: 50W (さまざまな車両プラットフォームに合わせてカスタムが可能)。

● 抵抗値: 0.1Ω-1R (特定のファン速度要件に応じたカスタム値)。

● 温度ヒューズ: 標準 240°C (カスタム温度定格も利用可能)。

● リード仕様: 1.5 ～ 2.5 mm²、150 ～ 300 mm (カスタムの長さとゲージ)。

● 終端: ベアエンド / OEM コネクタ / カスタム。

●取り付け：標準シャーシマウント/カスタムブラケット。

信頼性の高い配送と生涯サポート

● 標準リードタイム: 標準定格の場合は 10 ～ 15 日。カスタマイズされた製品の場合は15〜20日かかります。

● 包括的な文書: テストレポート、材料認証、RoHS/REACH 宣言。

● 12 か月保証 (リモート トラブルシューティングとスペアパーツの発送付き)。

● 車両 HVAC システムへの統合に関する技術サポートを利用できます。
